| Бренд INSTAN / Инстан | Диаметр трубы макс. 10 мм (3/8") 13 мм (1/2") 20 мм (3/4") 25 мм (1") | Наибольший ход штока, мм 100 |
| Особенности для круглой трубы со встроенным насосом | Усилие 4.5 тонны |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

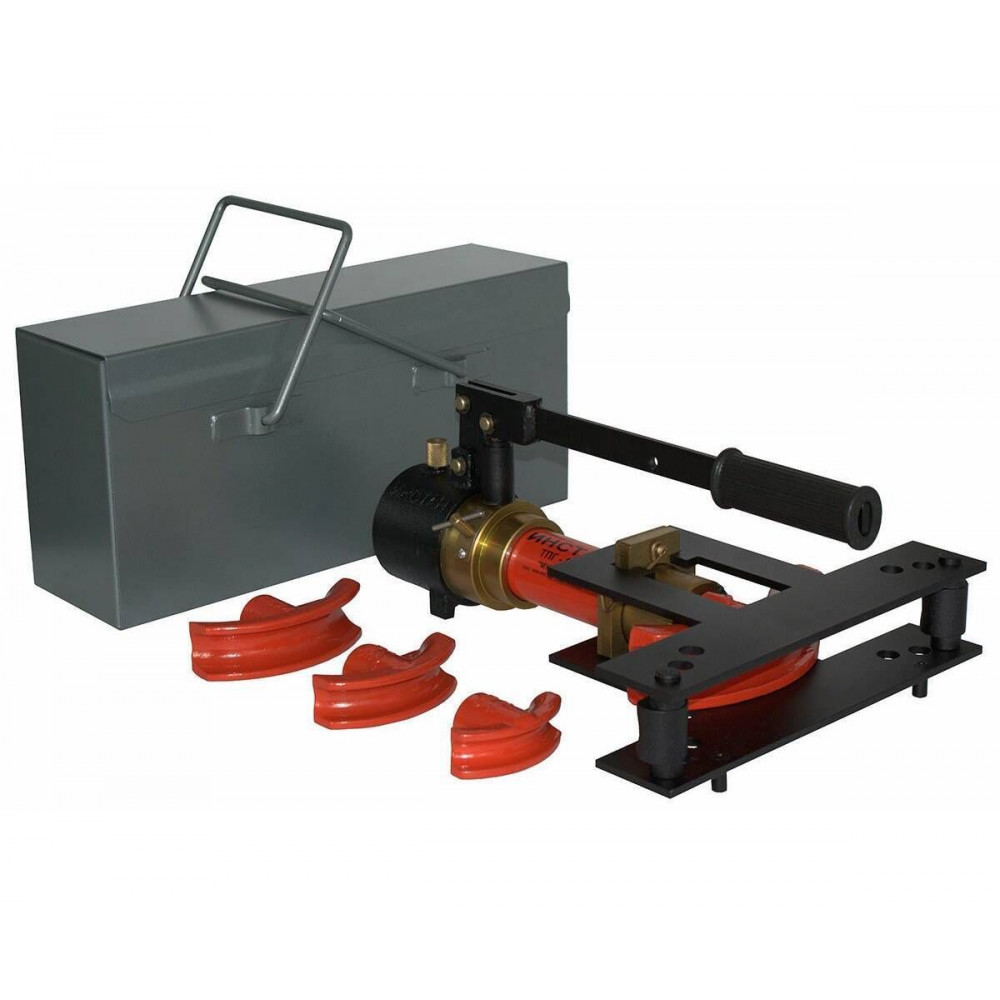

Наибольшее усилие гидроцилиндра, Тс - 4,5 Наибольший ход штока, мм - 100 Усилие на ручке при максимальной нагрузке, кГс - 30 Габаритные размеры транспортировочного ящика BхHхL, мм - 122х195х440 Параметры гибочных шаблонов, dтр/R гибки, дюйм/мм - 3/8"/50, 1/2"/65, 3/4"/80, 1"/100 Масса, кг - 16 КОМПЛЕКТНОСТЬ ТРУБОГИБА Гидроцилиндр в сборе - 1 шт. Траверса, шт - 2 шт. Вращающиеся упоры - 2 шт. Гибочные шаблоны - 4 шт. Ящик транспортировочный - 1 шт. Руководство по эксплуатации - 1 шт. УСТРОЙСТВО РУЧНОГО ГИДРАВЛИЧЕСКОГО ТРУБОГИБА Трубогиб состоит из гидроцилиндра 1, траверс верхней 2 и нижней 3 и двух упоров 4 (рис.
Гидроцилиндр 1 является силовым устройством трубогиба.
На заднем корпусе 6 гидроцилиндра размещены нагнетательное устройство 7 с рукояткой 8 и винт 9 перепускного клапана.
На торце заднего корпуса 6 закреплен масляный бачок 13, в верхней части которого размещена резиновая пробка – "сапун" 11 для замены масла с отверстием для подсоса и выхода воздуха при выдвижении и возврате штока 12.
В передней части гидроцилиндра имеется планка 10 с вырезами по углам для установки траверс 2 и 3.
Выдвижной шток 12 гидроцилиндра обеспечивает гибочное усилие 4,5Тс.
Возврат штока в исходное положение обеспечивается пружиной, установленной в гидроцилиндре.
На планке 10 гидроцилиндра установлен крючок 14 для фиксации рукоятки 8 при переносе гидроцилиндра.
Траверсы верхняя 2 и нижняя 3 выполнены в виде сварной конструкции, на поперечных планках которых имеются отверстия для установки упоров 4.
Нижняя траверса 3 служит основанием для установки гидроцилиндра планкой 10, а на ее нижней поверхности имеются ножки 17 для установки на рабочей площадке.
Упор 4 выполнен в виде поворотной оси с цапфами на концах, которыми упоры устанавливаются в отверстия нижней и верхней траверс.
В середине упора имеется ручей для упора изгибаемой трубы.
Гибочные шаблоны 5 выполнены методом стального точного литья и охватывают всю номенклатуру водо-газопроводных труб от 3/8" до 1".
Металлический транспортировочный ящик с полимерным покрытием предназначен для упаковки комплектующих частей трубогиба при хранении и транспортировке.
| Бренд | INSTAN / Инстан |
|---|---|
| Диаметр трубы макс. | 10 мм (3/8") 13 мм (1/2") 20 мм (3/4") 25 мм (1") |
| Наибольший ход штока, мм | 100 |
| Особенности | для круглой трубы со встроенным насосом |
| Усилие | 4.5 тонны |
-
