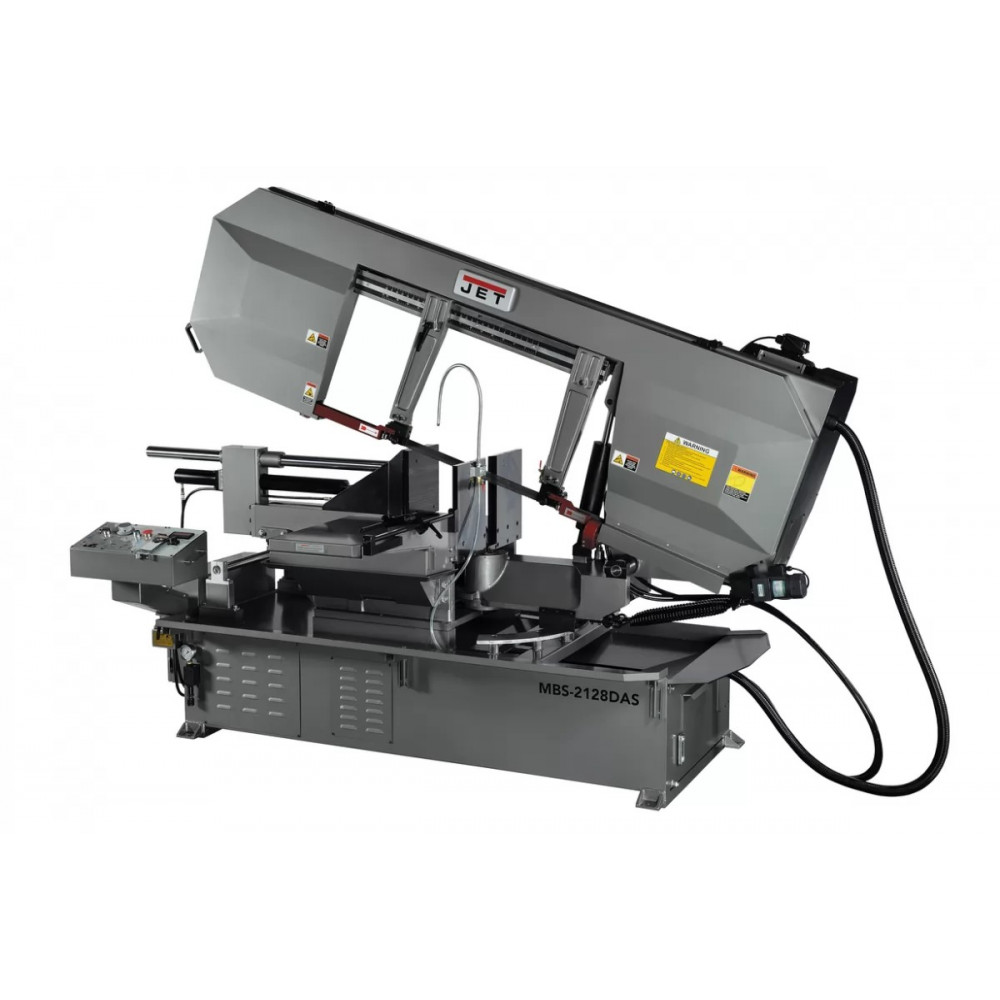

Полуавтоматический ленточнопильный станок JET MBS-2128DAS

ОСОБЕННОСТИ:

• Станок конструкции европейского типа;
• Полуавтоматический режим пиления заготовки;
• Точность реза +/- 0,35 мм при резке 460 мм;
• Механизм поворота консоли вправо и влево в диапазоне от -60° до +60°;
• Ширина ленточного полотна 41 мм;
• Полный цикл обработки;
• Линейные направляющие на движение пильной рамы;
• Гидравлическая система натяжки полотна;
• Тензометр для определения силы натяжения полотна;
• Система контроля давления в зависимости от материала и профиля;
• Вариатор для регулировки скорости движения ленточного полотна;
• Плавная регулировка скорости опускания рамы;
• Система поддержки полотна под углом 90° к заготовке;
• Гидравлические тиски;
• Система подачи СОЖ в зону резания и на направляющие;
• Отдельный двигатель на кордщетку;
• Шнек для удаления стружки;
• Система гидравлики.

Модель MBS-2128DAS представляет собой ленточнопильный станок, используемый для промышленной обработки заготовок большого диаметра, распила заготовок прямоугольного профиля. Станок изготовлен по европейскому типу, с поворотной рамой. Конструкция станка позволяет осуществлять поворот консоли вправо и влево на углы в диапазоне 0-60°, в зависимости от технологического процесса. Максимально допустимый диаметр заготовок, обрабатываемых на станке под углом 90°, составляет 530 мм. Под углами 45° на станке возможно пиление круглых заготовок диаметром – 480, 490 мм. Поворот консоли на 60° позволяет выполнять пиление металлических заготовок диаметром 335 мм. Оборудование позволяет выполнять весь цикл обработки в полуавтоматическом режиме.

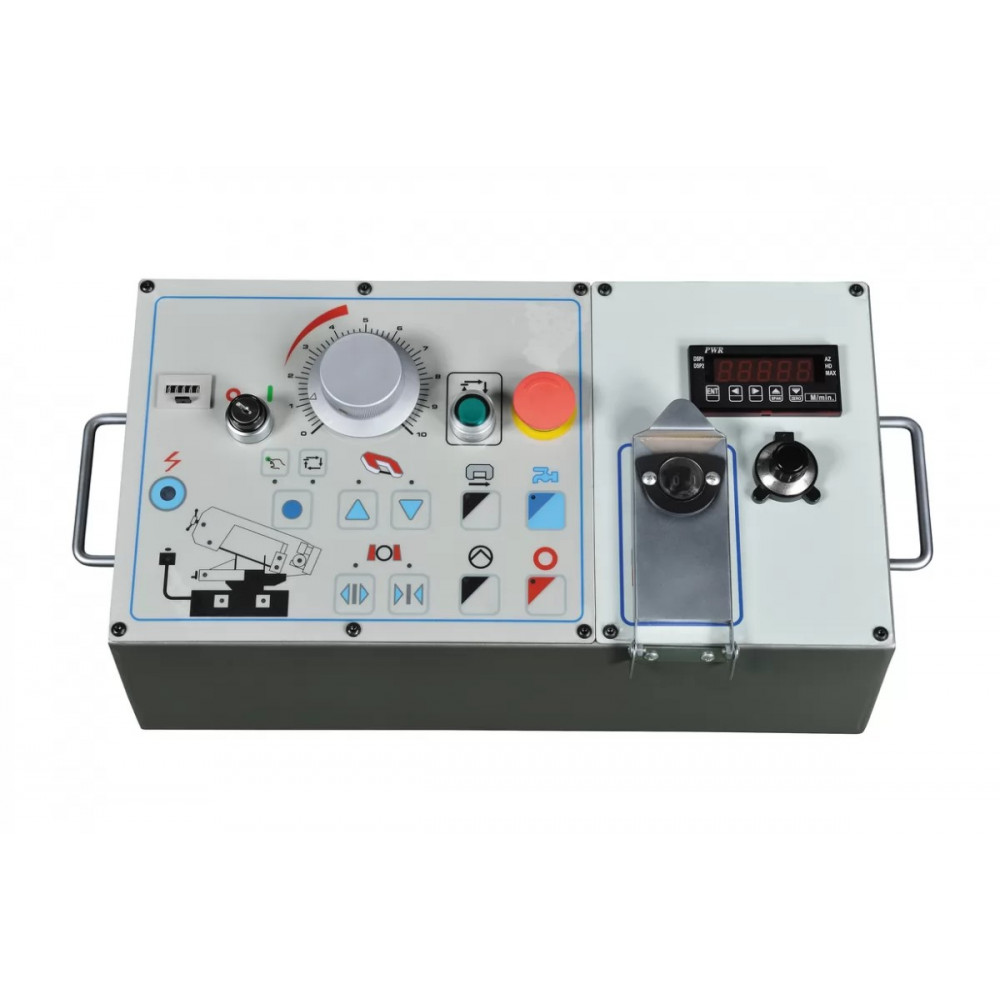

Оборудование оснащено системой гидравлики, приводящей в движение пильную раму. Гидроцилиндр приводит в движение гидравлические тиски. Управление тисками, подъем и опускание пильной рамы, запуск системы подачи СОЖ, осуществляется с пульта управления. СОЖ подается непосредственно в зону резания, на направляющие.

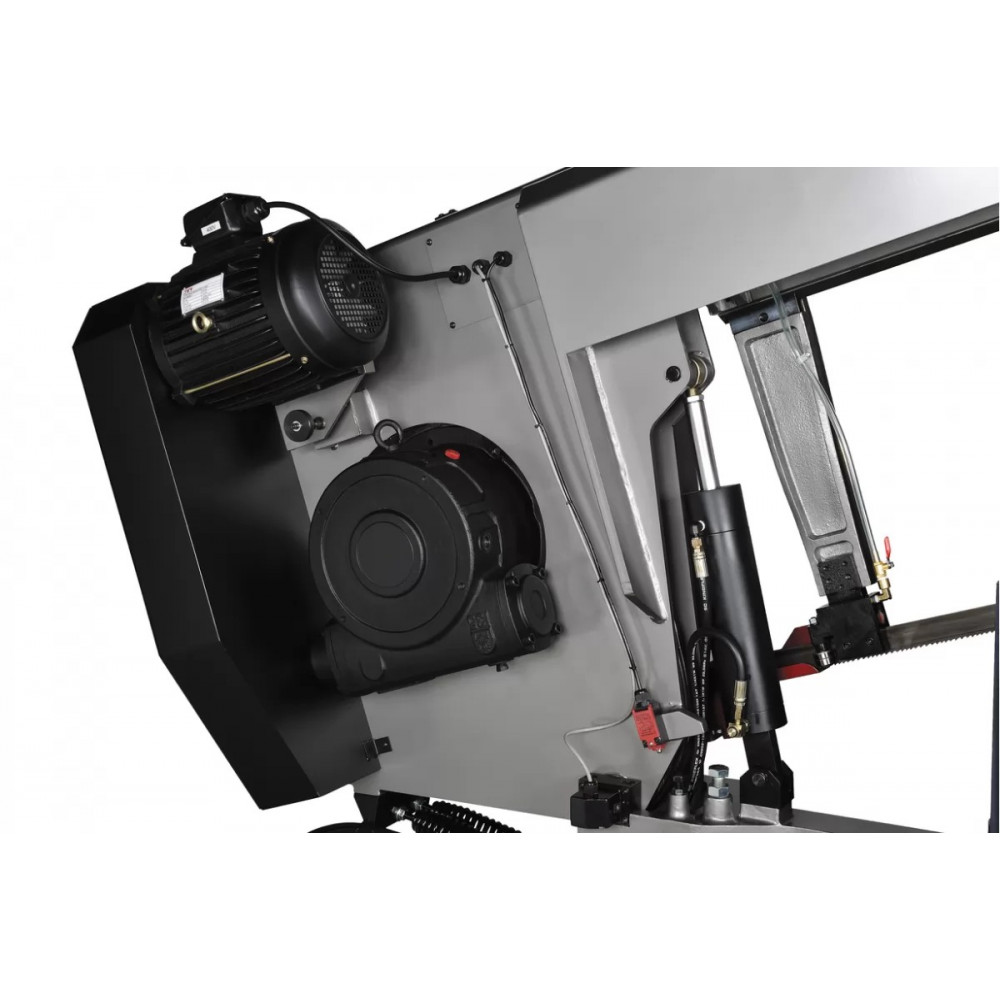

Ленточнопильный станок оснащен экономичным электродвигателем большой мощности - 5,6 кВт, приводящий шкивы в движение путем взаимодействия редуктора и ременной передачи. Модель MBS-2128DAS позволяет выполнять работу на разных скоростях движения ленточного полотна в диапазоне 17-71 м/мин. Изменение скорости движения полотна осуществляется вариатором, имеющим ручку-регулятор на панели управления.

Станок оборудован массивными направляющими, обеспечивающими фиксацию ленточного полотна в необходимом положении, в зависимости от диаметра обрабатываемой заготовки. Для позиционирования ленточного полотна под прямым углом по отношению к обрабатываемой заготовке, в конструкции направляющих установлены подшипники. Сила натяжения полотна фиксируется по показаниям тензометра. Станок оборудован роликом корд щеткой, для очистки полотна от стружки, имеет поддон для сбора стружки, прочное и устойчивое основание.

КОМПЛЕКТАЦИЯ

• Биметаллическое ленточное полотно М42 41 х 1,3 х 6030 мм, 3/4 TPI;
• Регулируемый концевой упор;
• Автоматический выключатель окончания распила;
• Гидравлическая система подъема опускания пильной рамы;
• Система подвода СОЖ;
• Гидравлические быстрозажимные тиски.
