Вентиляционный пылеулавливающий агрегат ПА 2-12-Р

Вентиляционный пылеулавливающий агрегат ПА2-12 предназначен для улавливания пыли и мелкой стружки образующихся при обработке металлических изделий абразивным инструментом на заточных или шлифовальных станках. Пылеулавливающий агрегат ПА2-12 осуществляет двухступенчатую очистку отсасываемого воздуха. Первая ступень очистки - сухой циклон, вторая - тканевый мешочный фильтр. Агрегат работает по рециркуляционной схеме.

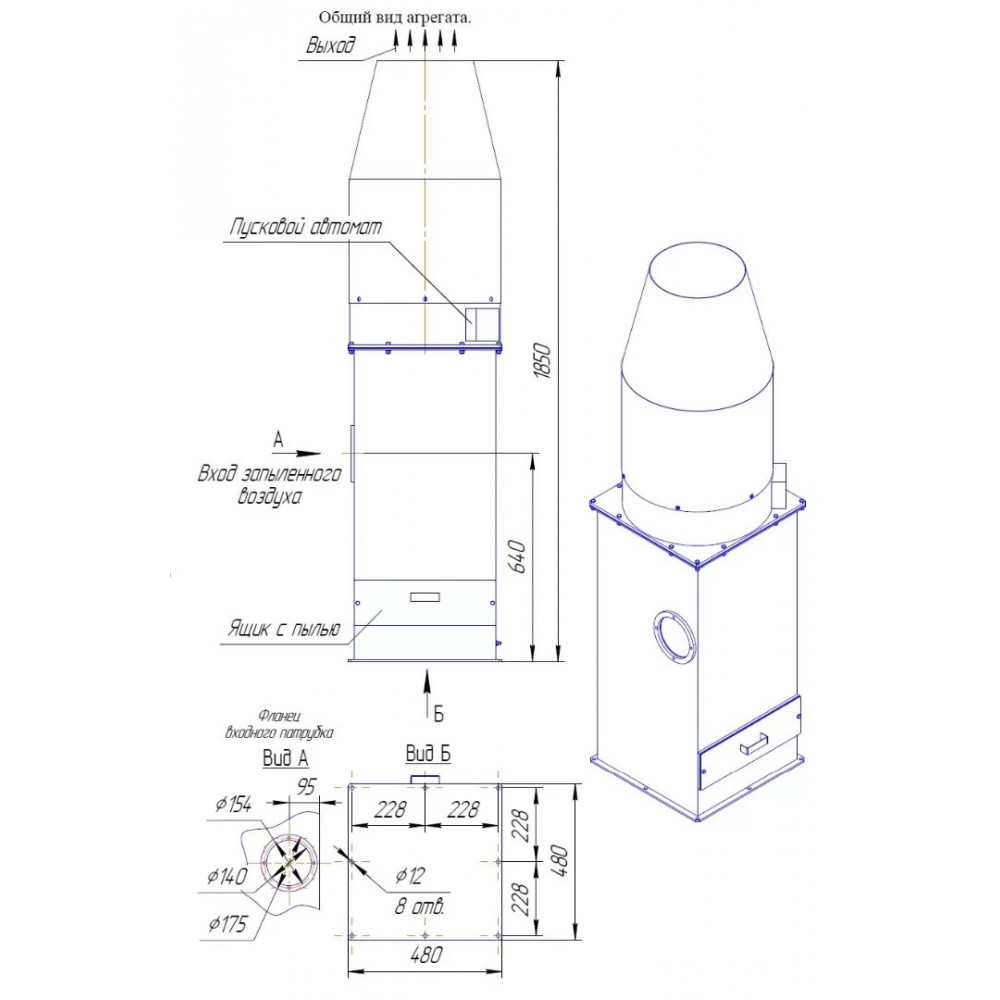

Агрегат пылеулавливающий состоит из следующих основных частей: корпус фильтра; центробежный вентилятор с глушителем шума; фильтровальная камера, включающая сухой циклон и тканевый мешочный фильтр; выдвижной ящик для сбора уловленной пыли. Расположенный за вентилятором глушитель шума выполнен в виде двух концентричных цилиндров, между которыми расположены несколько колец из пенополиуретана с пробитыми в нём отверстиями для прохода воздуха. Сухой циклон представляет собой пространство между внешней стенкой корпуса агрегата и фильтровальной камерой. В фильтровальной камере расположены фильтровальные мешки. Фильтровальные мешки выполняются из двух слоёв ткани. Они устроены таким образом, что исключается слипание внешнего и внутреннего слоёв ткани. Пыль, осевшая на поверхности фильтровальных мешков, периодически стряхивается с помощью механизма встряхивания. Для отвода запылённого воздуха из укрытия следует применять круглые металлические воздуховоды или гибкие металлические рукава. Воздуховоды прокладываются по кратчайшему пути, желательно без отводов.

В агрегате ПА 2-12Р пыль, осевшая на поверхности фильтрующих мешков, периодически стряхивается с помощью механизма ручного встряхивания.
