Пылеочистная установка ЦН-15-500-4УП

Циклоны НИИОГАЗ предназначены для сухой очистки газов, выделяющихся при некоторых технологических
процессах (сушке, обжиге, агломерации, сжигании топлива и т. д.), а также аспирационного воздуха в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.).
Циклоны нельзя применять в условиях токсичных или взрывоопасных сред, а также для улавливания сильно слипающейся пыли.
В зависимости от требований предъявляемых к очистке газа, циклоны могут иметь либо самостоятельное
применение, либо использоваться в качестве аппаратов первой или второй ступеней очистки в сочетании с другими газоочистными аппаратами. Они могут устанавливаться как на всасывающем, так и на нагнетательном участках системы газоходов.
Циклоны могут изготавливаться как левого так и правого исполнений.

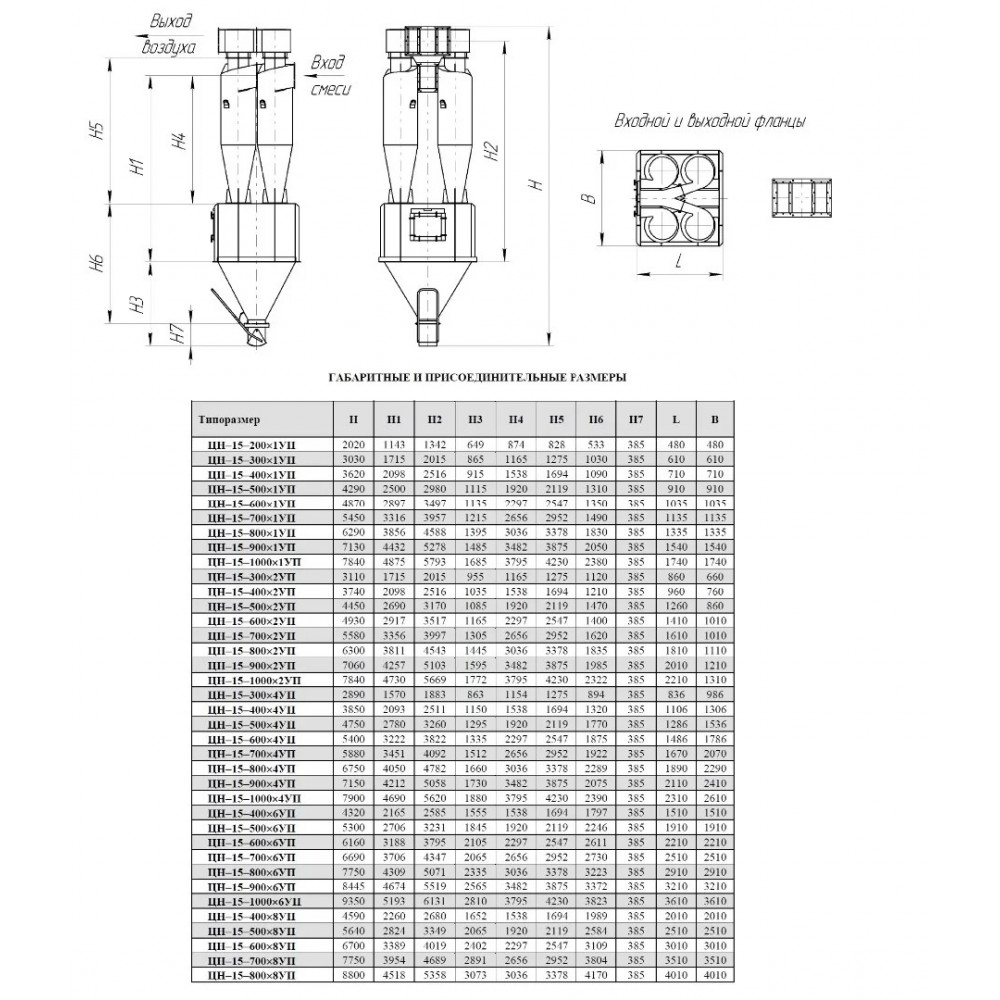

В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде “улитки”
или “сборника”.
Бункеры циклонов – пирамидальной формы.
При работе циклонов должна быть обеспечена непрерывная выгрузка пыли. При этом уровень пыли в
бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона.

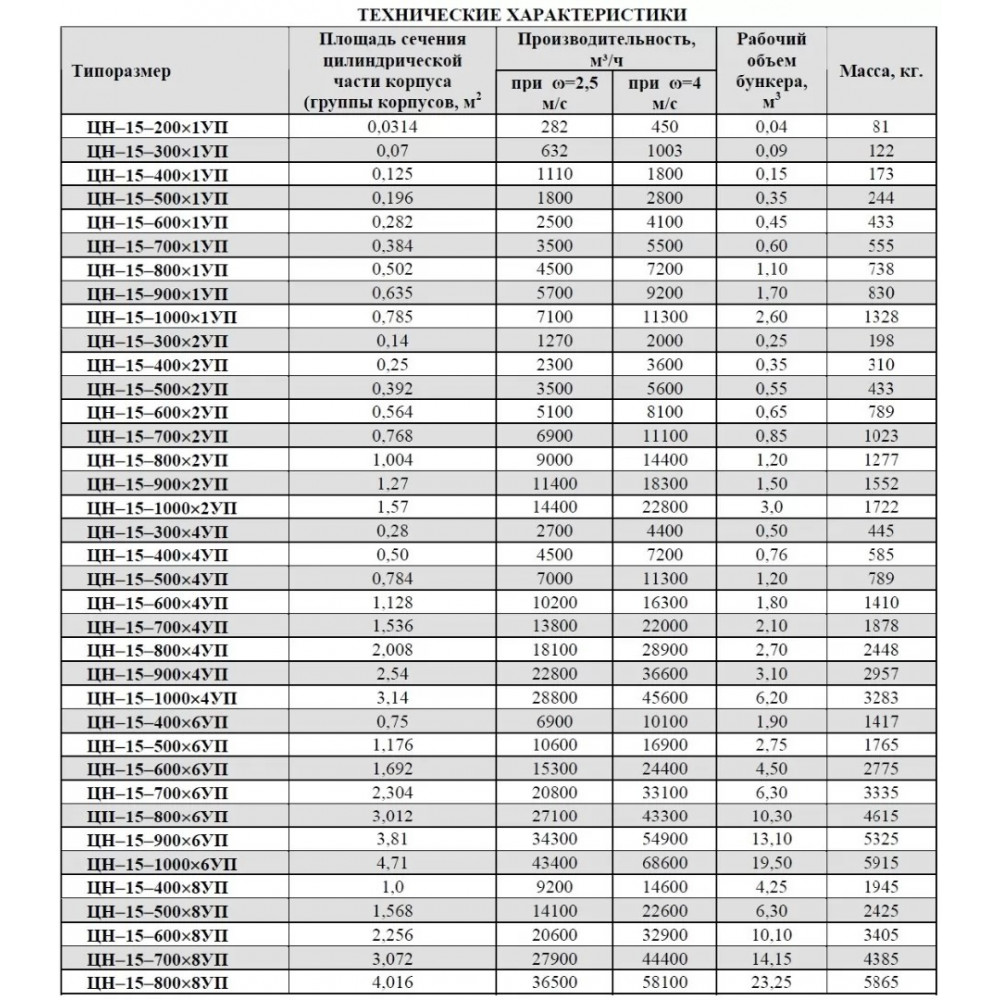

В технической характеристике приведены значения производительности, отнесенные к скорости в
цилиндрической части циклона V=2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.
В зависимости от температуры окружающей среды циклоны изготавливают из углеродистой стали (при тем-
пературе до –40С) и низколегированной стали (при температуре ниже –40С).
