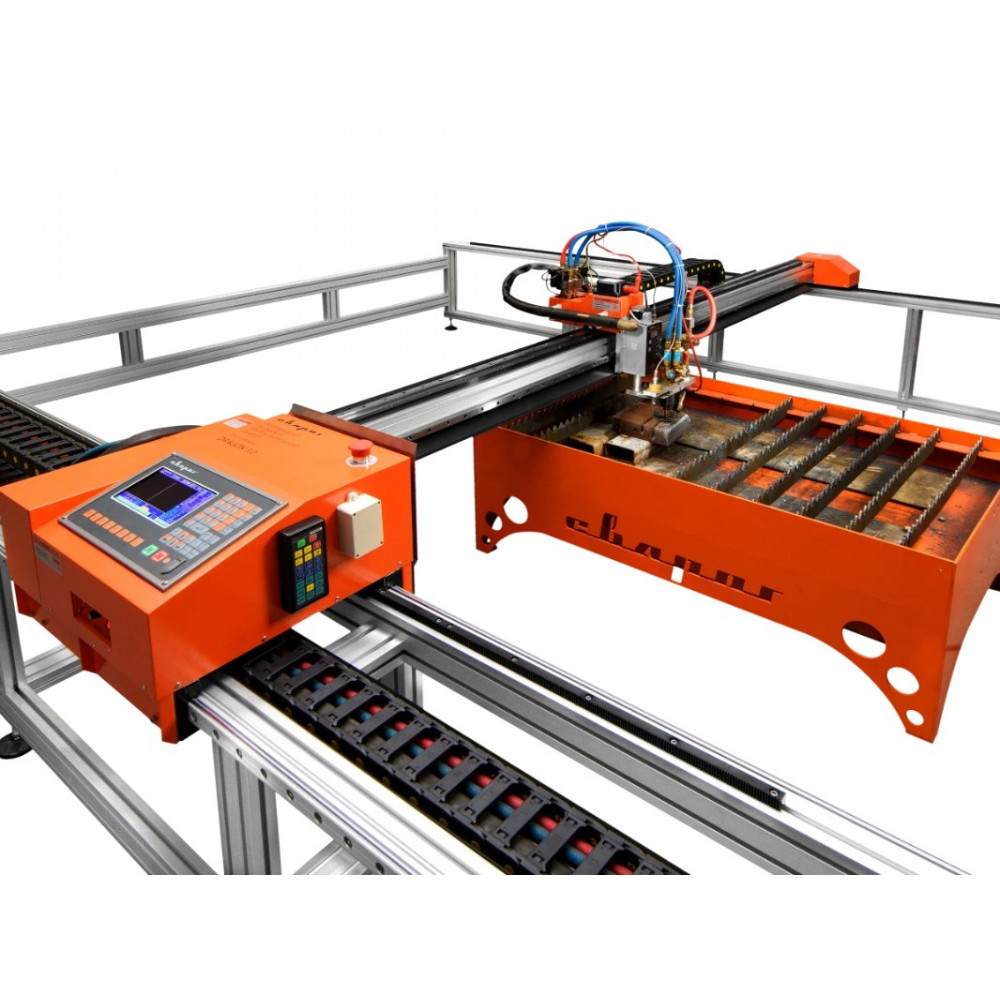

Термическая резка с ЧПУ Сварог Dragon 3.0 (2500x6000 мм)

Портальная машина термической резки DRAGON 3.0 предназначена для высокопроизводительной, высокоточной воздушно — плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм.

ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ И ВЫСОКОТОЧНАЯ РЕЗКА МЕТАЛЛОВ И СПЛАВОВ ОТ 1 ДО 150 ММ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ УСТАНОВОК:

• Точность управления: +/- 0,1 мм;

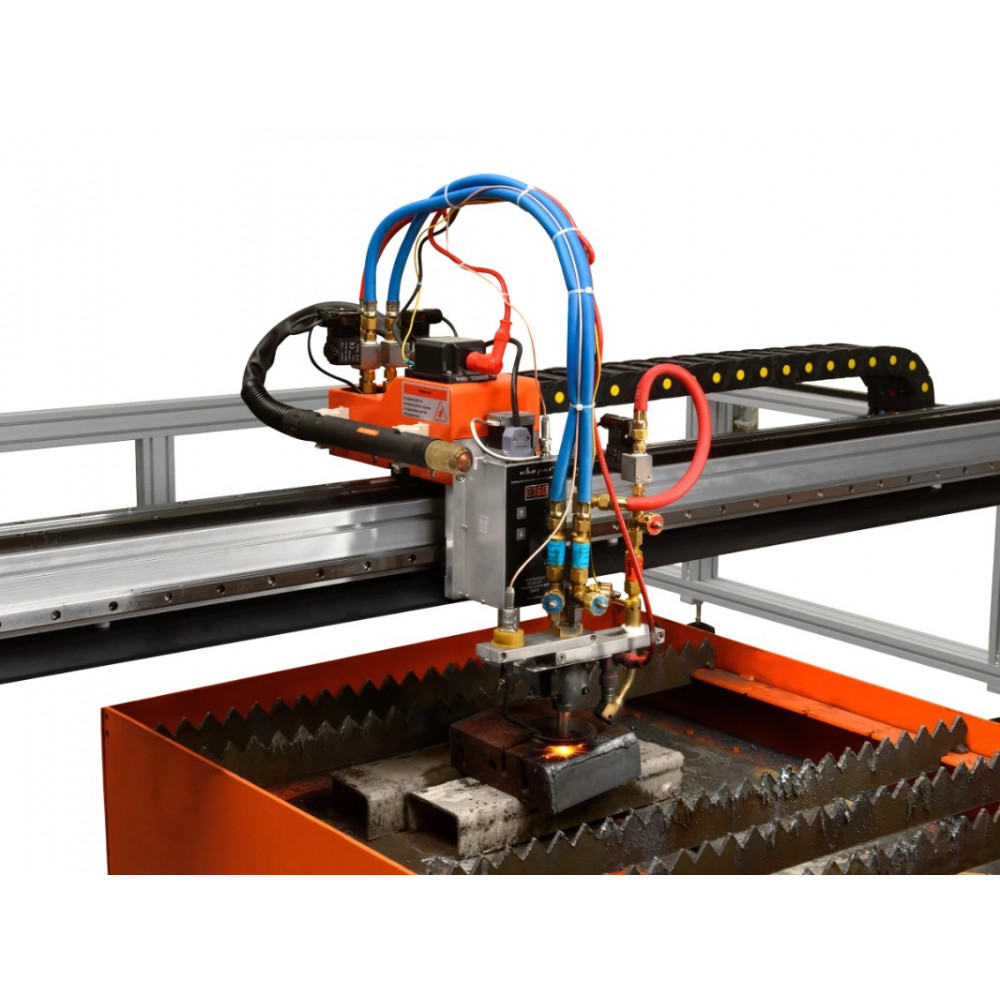

• Возможность работать как воздушно–плазменной, так и газопламенной резкой;
• Большинство изделий можно задавать с панели управления без применения дополнительного компьютера за счет современной электронной и программной частей;
• Стабильная работа с высоковольтным поджигом дуги;

• Оборудование оснащено числовым программным управлением и автоматической системой контроля высоты в штатной комплектации;
• Наличие автоматической системы контроля высоты (АСКВ) горелки относительно разрезаемого листа с допустимым перепадом высоты составляет до 100 мм. Также возможно использование ручной системы контроля высоты;
• Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска;
• Дальность действия до 20 метров благодаря возможности подключения беспроводного пульта управления.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ DRAGON 3.0:

• Максимальный размер рабочей зоны 2500х6000 мм;

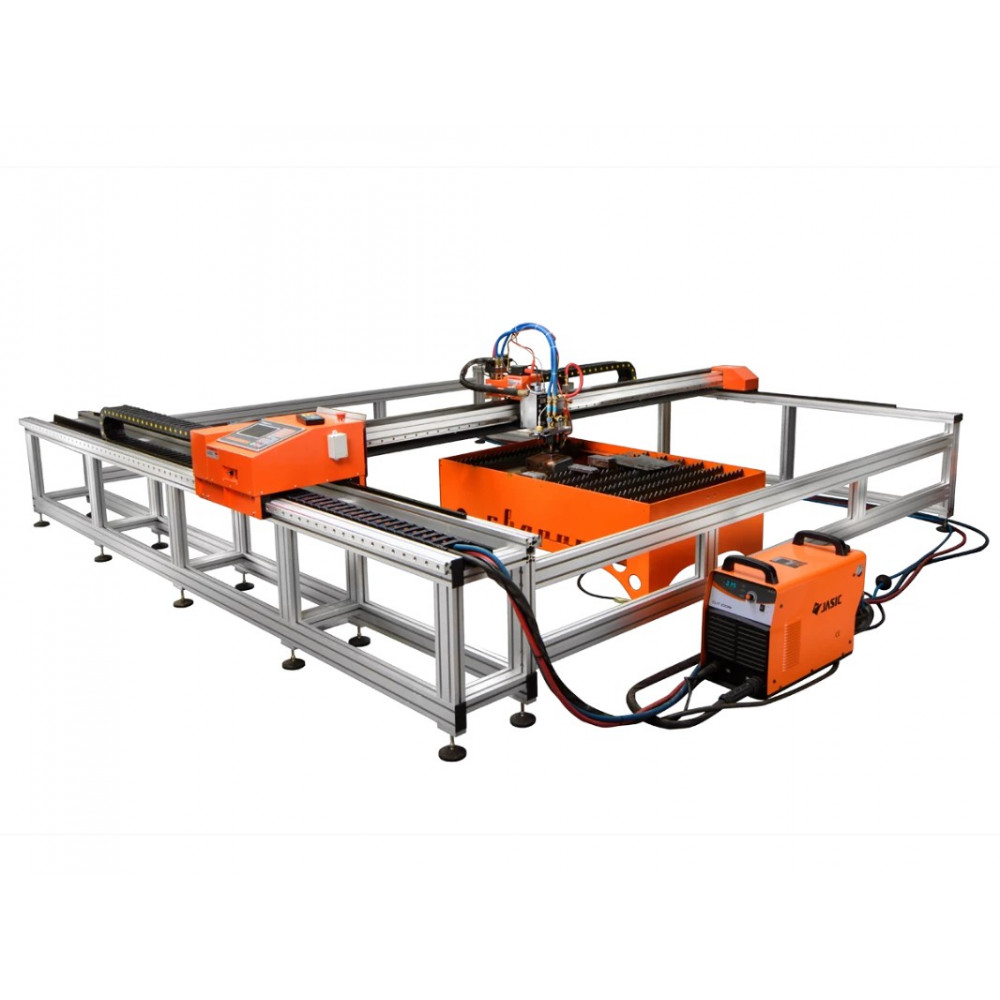

• Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами;

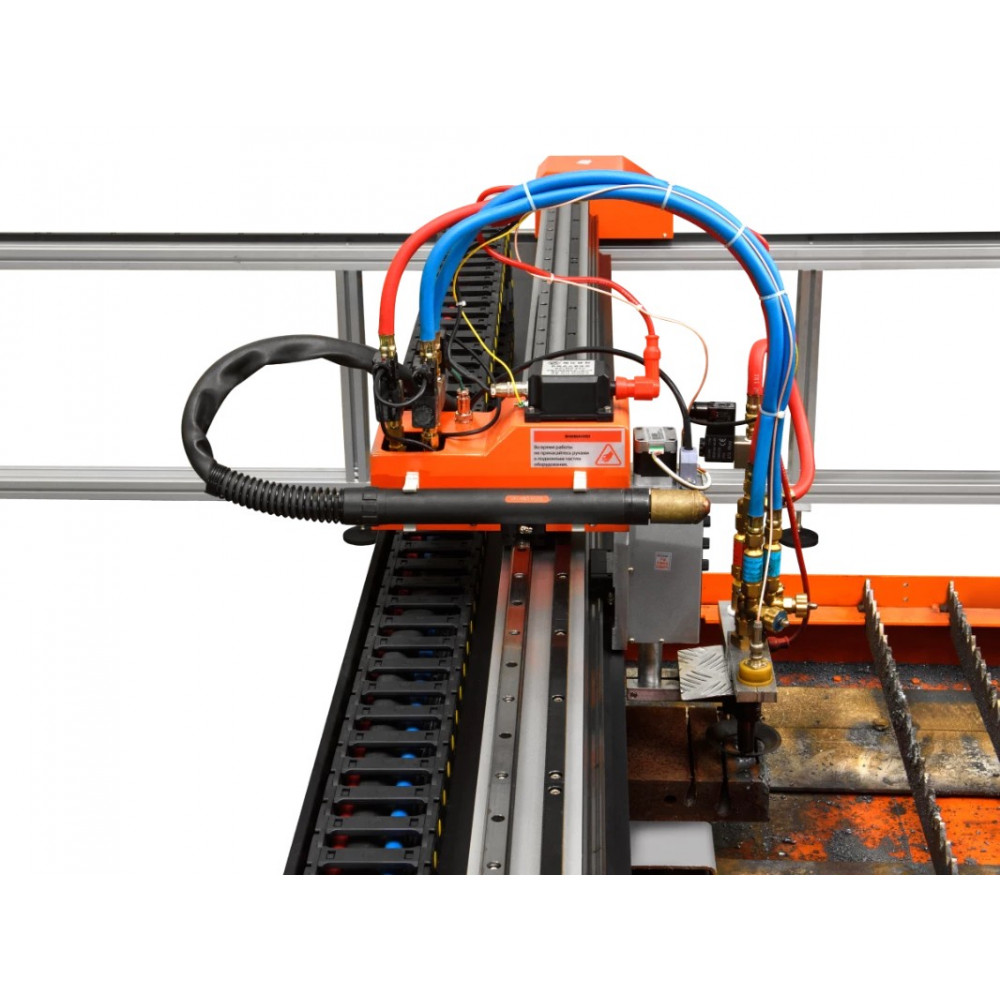

• Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины;
• Четыре приводных мотора постоянного тока;
• Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом;

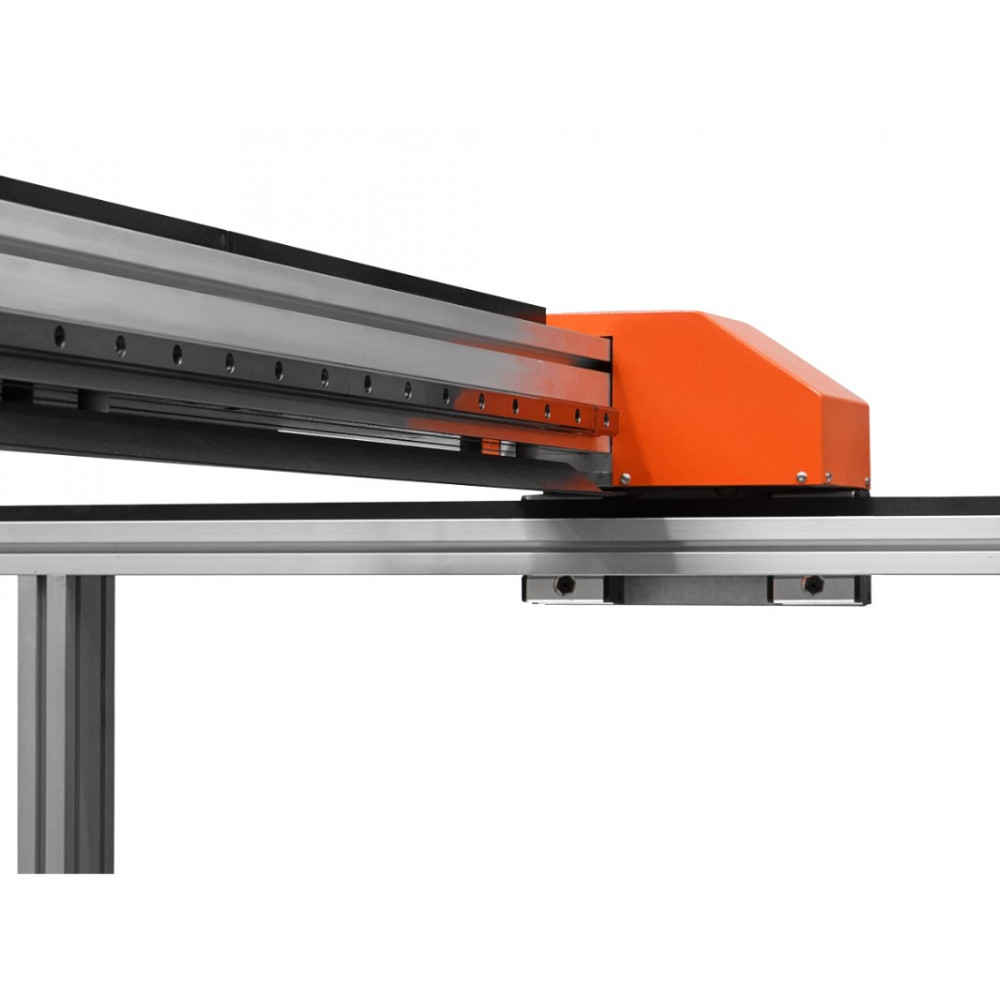

• Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных поставок под машину ЧПУ.

Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, которая была разработана специально для управления двухкоординатными станками ЧПУ. FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

3 МОДУЛЯ СИСТЕМЫ FastCAM:

CAM

• Создание чертежей без применения специальных CAD-программ;
• Поддержка файлов разных форматов: CAM, DXF, IGES и т.д;
• Возможность открытия чертежей и других САПР таких как Autocad, Компас, SolidWorks.

PLOT

• Проверка и редактирование созданной программы с симуляцией результата;
• Создание чертежа на основе NC файла;
• Расчеты стоимости времени и длины реза для любой операции.

NEST

• Оптимизация размещения деталей на листе;
• Автоматический и ручной интерактивные режимы оптимизации;
• Удобный выбор вида, количества деталей, заззора, материала и размера заготовки.

ТОЧНОСТЬ УПРАВЛЕНИЯ ДО 0,1 ММ

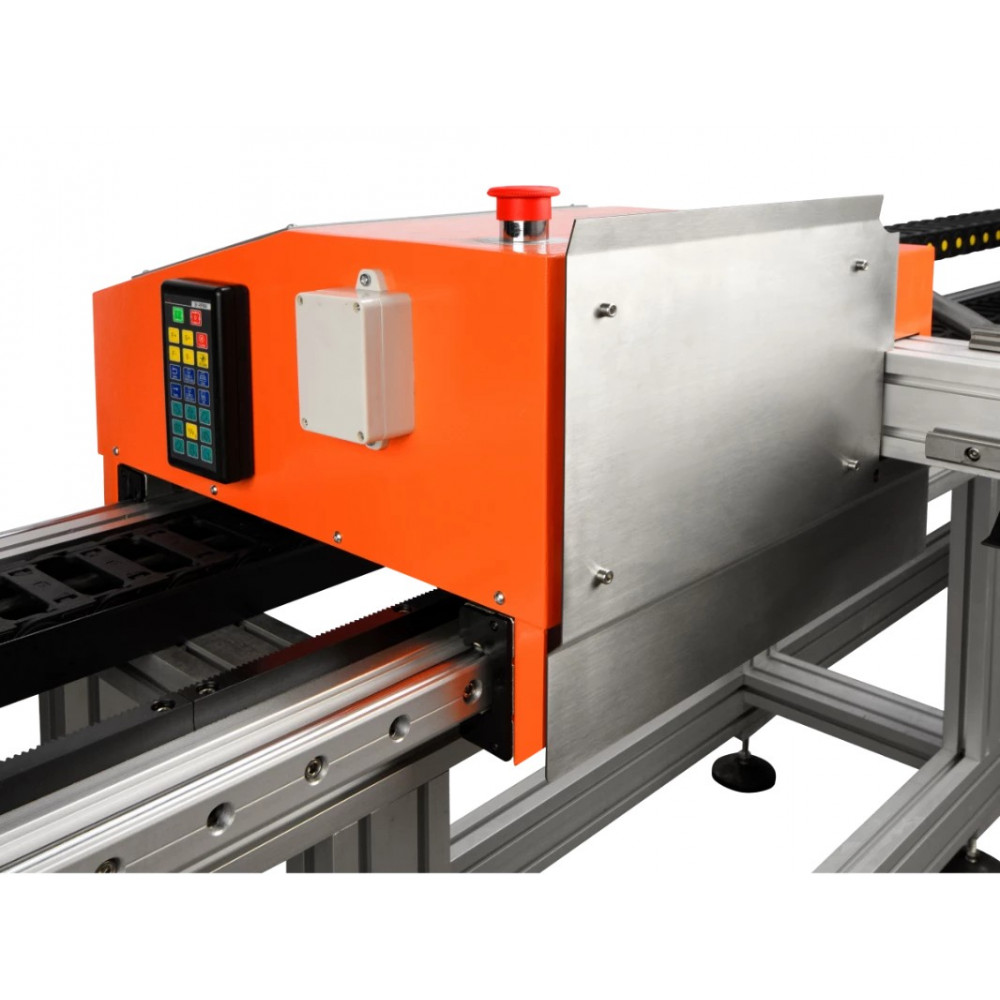

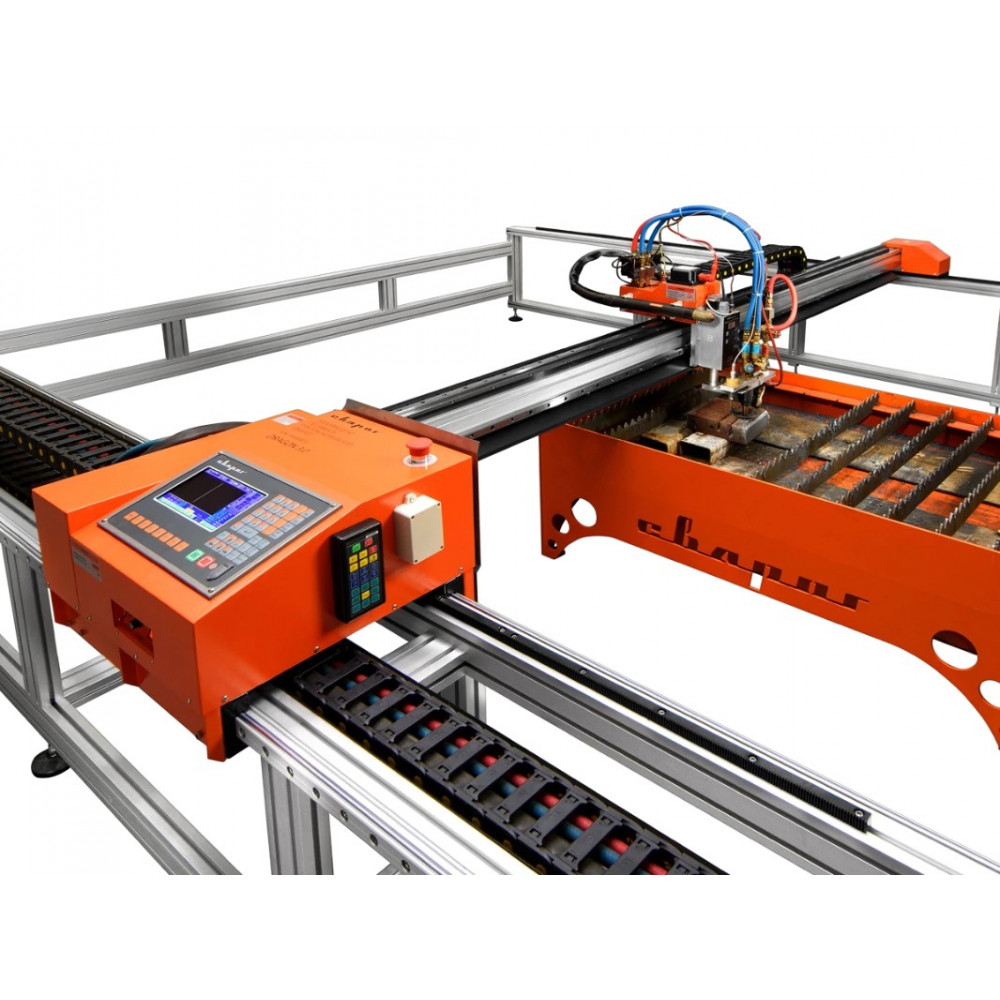

• Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем;
• 23 функциональные клавиши и 8 клавиш перемещения;
• Простой и понятный интерфейс не требует длительного обучения для достижения результата.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ КОНТРОЛЛЕРА ЧПУ:

• Контроллер имеет 24 встроенные модели шаблонов для задания габаритов, глубины врезки, угла наклона и количества деталей выбранного шаблона без использования дополнительного программного обеспечения;
• Функция диагностики оборудования позволяет проверять порты ввода и вывода;
• Широкий перечень настроек позволяет добиться необходимого качества реза;
• Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций;
• Функция имитации реза для позиционирования или быстрой проверки рабочих размеров листа;
• Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки;
• Контроллер оснащен внутренней памятью на 4 ГБ , что позволяет не использовать дополнительный накопитель;
• Возможность использования USB flash накопители для переноса программ резки;
• Функция сброса всех параметров котроллера к заводским настройкам.

НАЛАДКА И ОБСЛУЖИВАНИЕ:

• Наладка и ввод в эксплуатацию в пределах Санкт-Петербурга и Ленинградской области проводится для клиента бесплатно;
• Стоимость наладки и ввода в эксплуатацию в других регионах рассчитывается индивидуально.;
• Обучение оператора проводится бесплатно в демонстрационном зале по адресу: Санкт-Петербург, Мебельная улица, д. 11Д;
• Постоянная техническая поддержка и помощь в освоении программного обеспечения;
• Гарантия 1 год.

СФЕРА ПРИМЕНЕНИЯ:

• Раскрой листового металлопроката в размер (цветная, черная, легированная сталь);
• Авто-, авиа-, судостроение;
• Электротехнические короба, раскрой деталей корпусов для различного оборудования;
• Изготовление металлических заборов, дверей, решеток, лестниц;
• Заготовки для фрезерной и токарной обработки;
• Детали станков и оборудования;
• Опорные и закладные конструкции сооружений;
• Производство металлической мебели;
• Точный раскрой металла для последующих сварочных и сборочных работ, подготовка фаски;
• Трубопроводная арматура, детали поддержки трубопроводов;
• Вентиляционные конструкции;
• Художественный раскрой металла.
