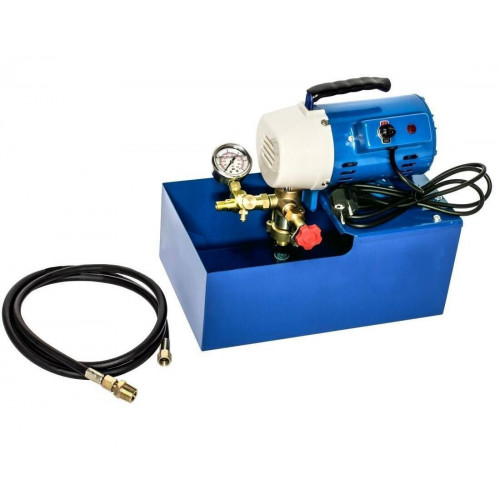

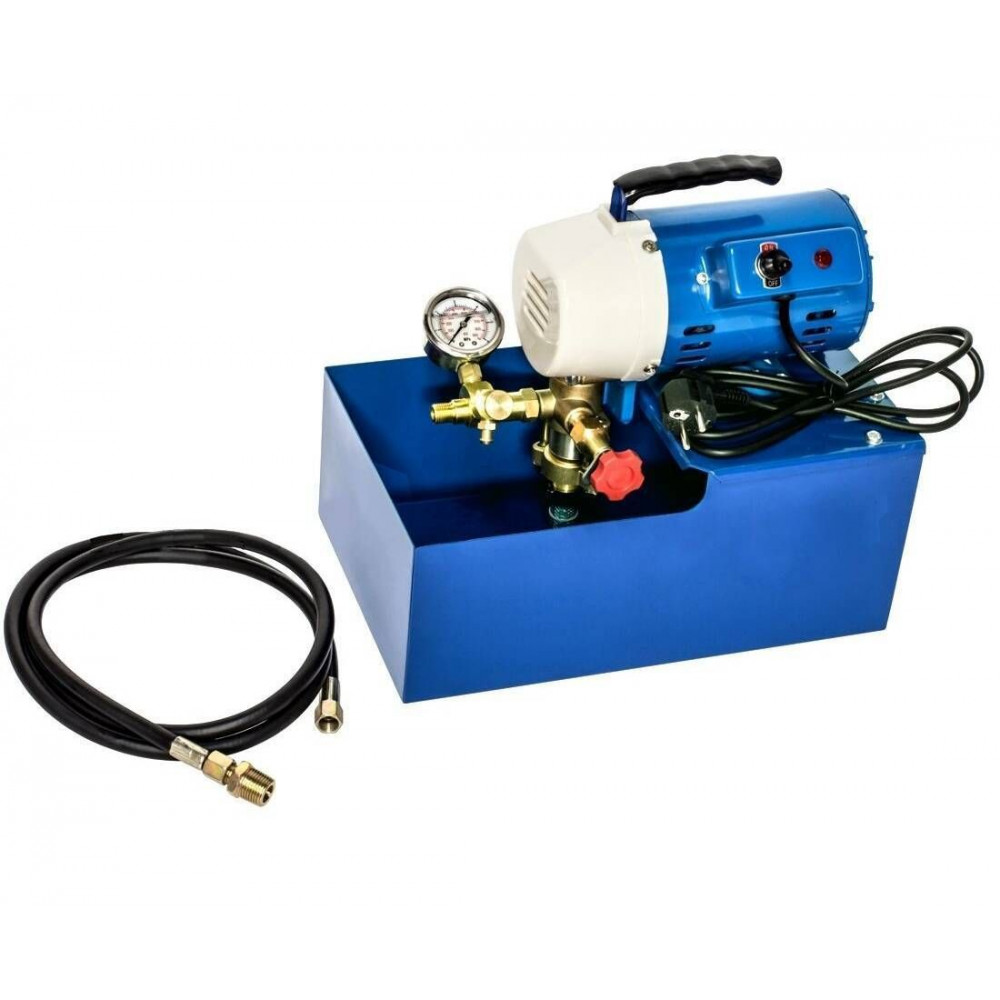

Опрессовщик электрический ОГС-25ЭП-3 (220 В, 25 бар, 3 л/мин)

НАЗНАЧЕНИЕ И ОСОБЕННОСТИ КОНСТРУКЦИИ ЭЛЕКТРООПРЕССОВЩИКА ОГС-25ЭП-3:

Опрессовочный насос с электроприводом для опрессовки гидравлических систем модели ОГС-25ЭП (далее "опрессовщик") предназначен для опрессовки различных емкостей и систем трубопроводов при работе в условиях умеренного климата, исполнение У, категория I по ГОСТ 15150-69 в интервале температур окружающей среды от 10 до 35 град.

Его конструкция обеспечивает надежную работу в течение продолжительного времени, т.к. все детали егогидравлической системы изготовлены из нержавеющих материалов, а обратные клапаны всасывающей и нагнетательной систем защищены конструктивно от грязи при всасывании и сливе рабочей жидкости.

Постоянное рабочее давление в испытываемой системе обеспечивается обратным нагнетательным клапаном, регулируемым вентилем 17, и запорным вентилем 19 на сливе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРИЧЕСКОГО ОПРЕССОВЩИКА

• Максимальное давление МПа (кГс/см^2) 2,5 (25)
• Производительность, л/мин 2,9
• Габаритные размеры LxBxH, мм 400х200х300
• Масса опрессовщика, кг 10
• Технические характеристики электропривода:
• Номинальная мощность, Вт 150
• Напряжение, В/Гц 220..240 / 50
• Водоснабжение Чистая питьевая вода, макс.температура 40 град
• Размеры шланга высокого давления:
• Длина, мм 2000
• Присоединительный к испытываемой системе, дюймы 1/2", наружный

КОМПЛЕКТНОСТЬ ОПРЕССОВЩИКА ОГС-25ЭП

• Насос опрессовочный, шт - 1
• Рукав высокого давления, шт - 1
• Руководство по эксплуатации, брошюра - 1

УСТРОЙСТВО ОПРЕССОВЩИКА ОГС-25ЭП

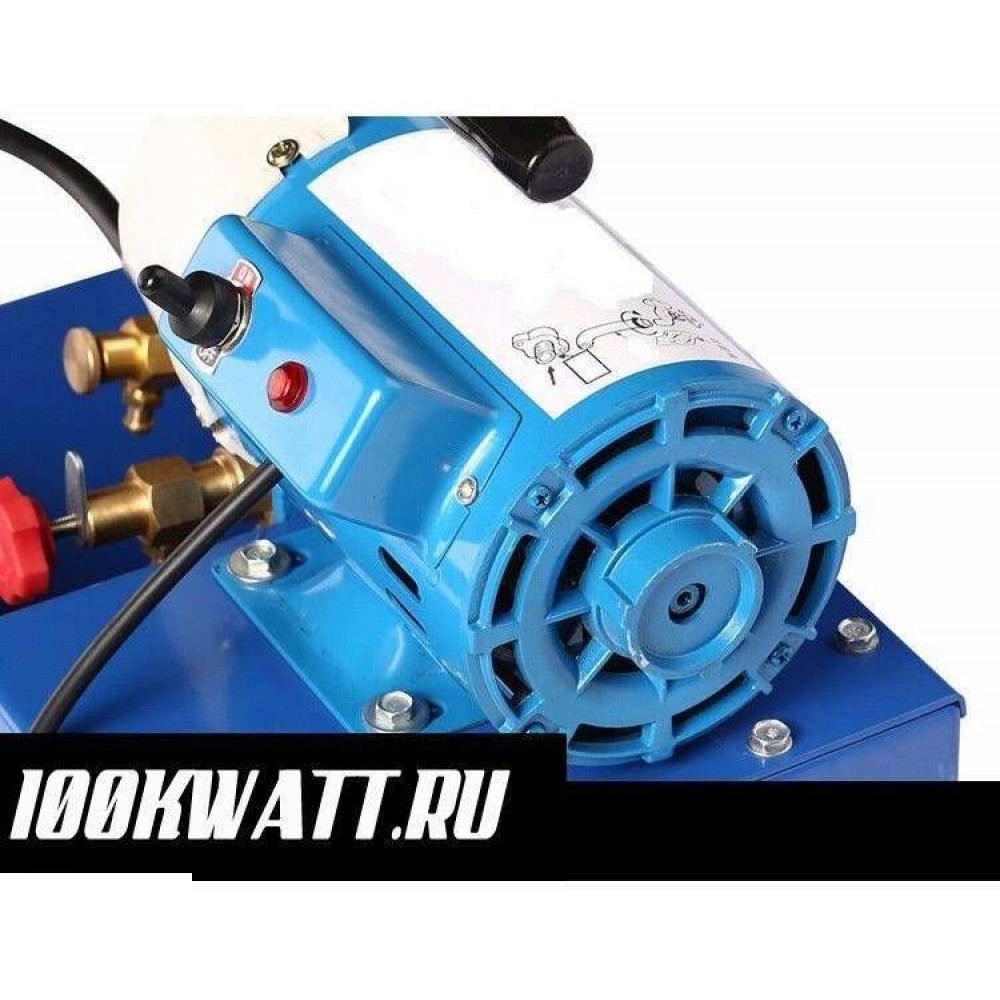

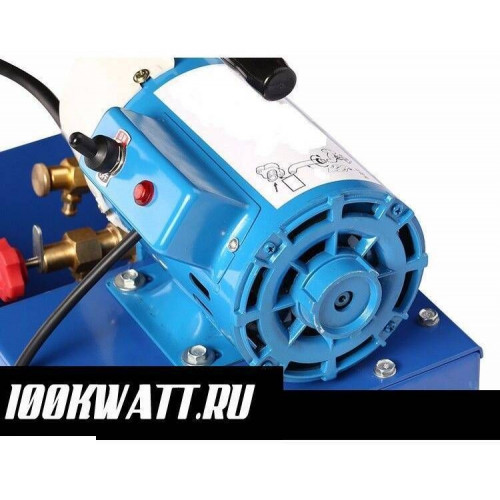

• Насос с электроприводом для опрессовки гидравлических систем (далее "опрессовщик") состоит из электродвигателя 1 с пультом управления 2, плунжерного насоса 3 с приводным механизмом закрытым кожухом 4 и распределительного устройства 5.
• Элекродвигатель 1 опрессовщика имеет основание 6 закрепленное на баке.

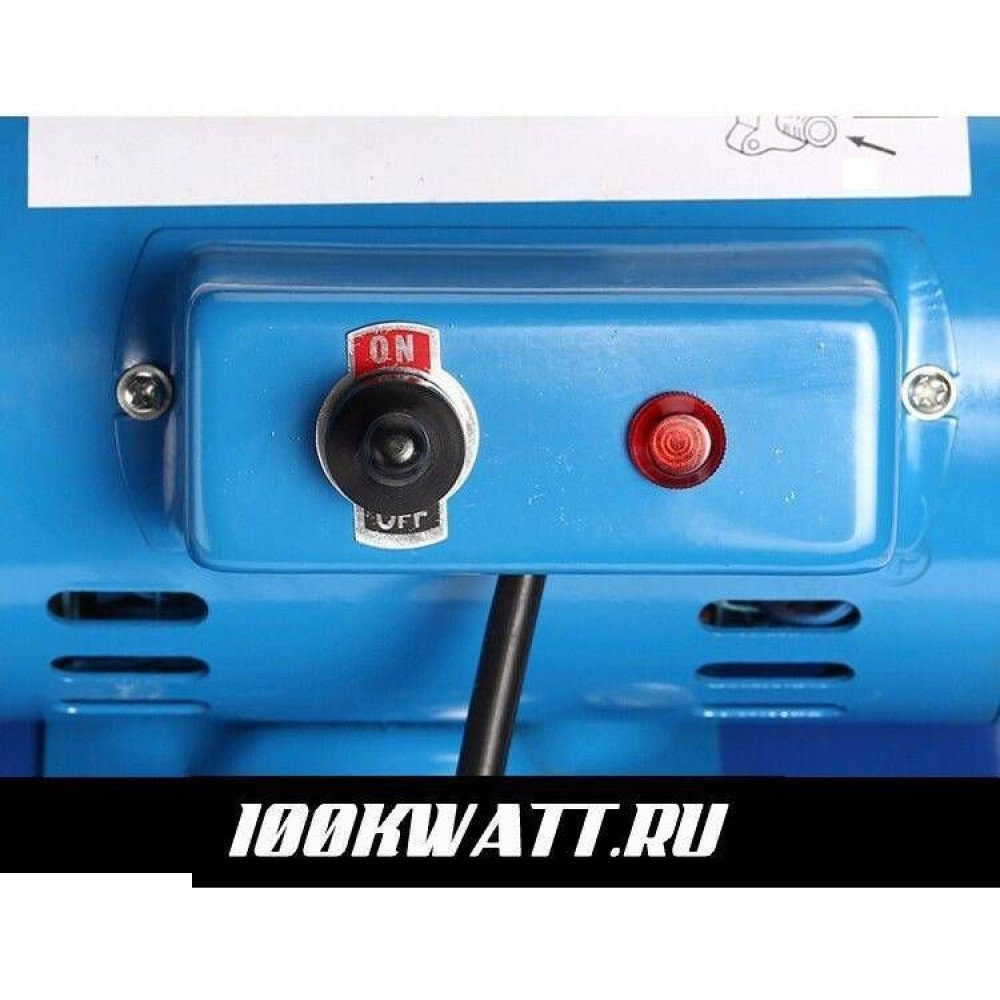

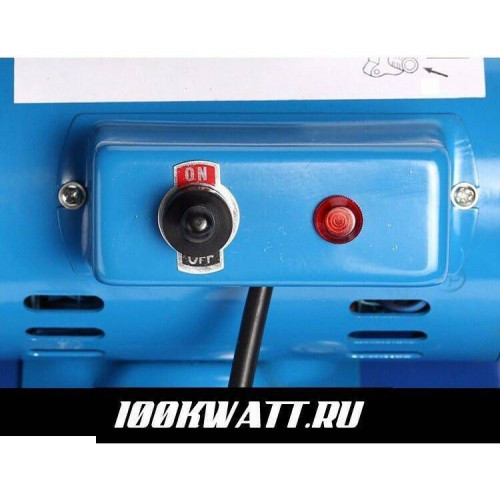

• На корпусе электродвигателя установлен пульт управления 2 с тумблером 8 для включения и выключения насоса и сигнальной лампочкой 9 для информации оператора о подключении опрессовщика к сети питания.
• К пульту управления опрессовщика подведен кабель 10 со штекером 11 для подключения в сеть электропитания с заземлением. На фланце электродвигателя закреплены плунжерный насос 3 с распределительным устройством 5 и ручка 12 для переноса электрического опрессовщика. На выходном конце вала электродвигателя установлена эксцентриковая втулка с шариковым подшипником, которая служит приводным механизмом для плунжерного насоса 3. Приводной механизм и плунжерный насос 3 закрыты кожухом 4.

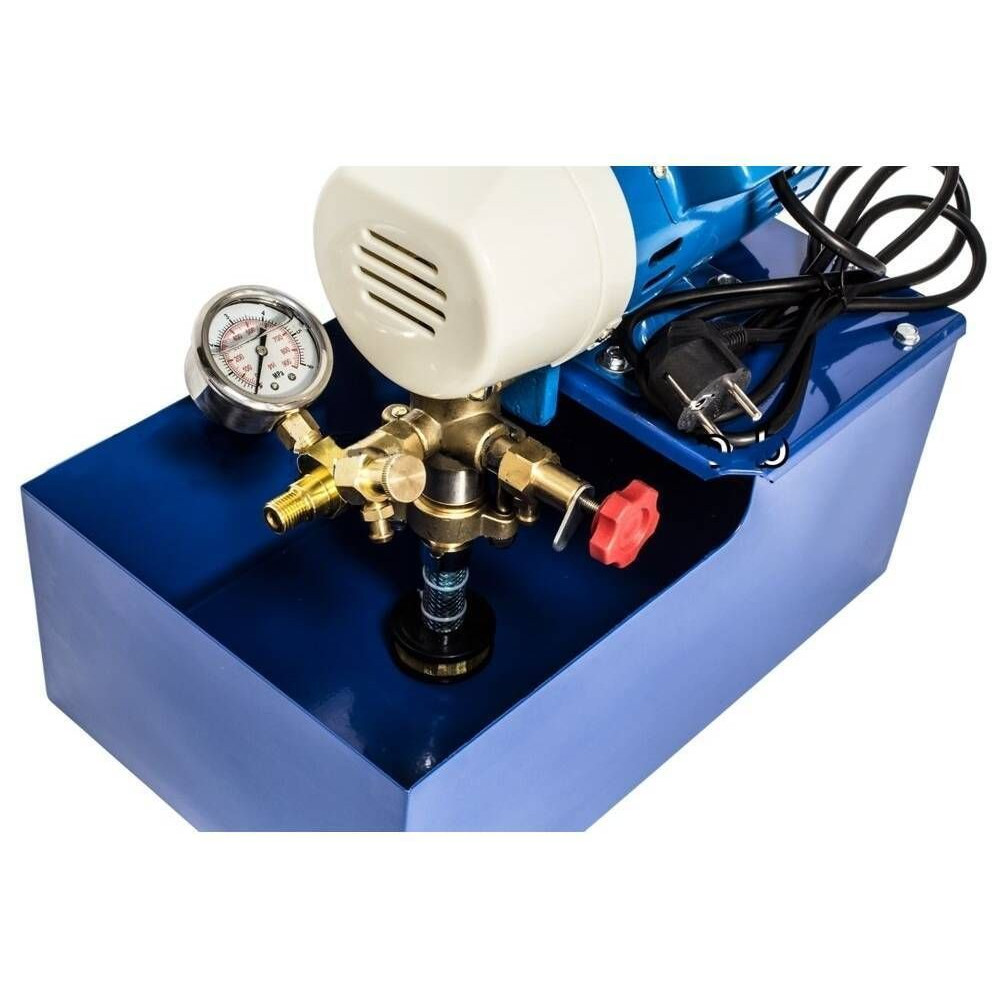

• Распределительное устройство 5 включает в себя:
• ― Систему для забора воды из водопроводной сети или из бака;
• ― Систему для подачи воды под высоким давлением в испытываемую систему.
• Система для забора воды включает в себя корпус 13 с обратным клапаном и приемным штуцером 14 с наружной резьбой 1/2".

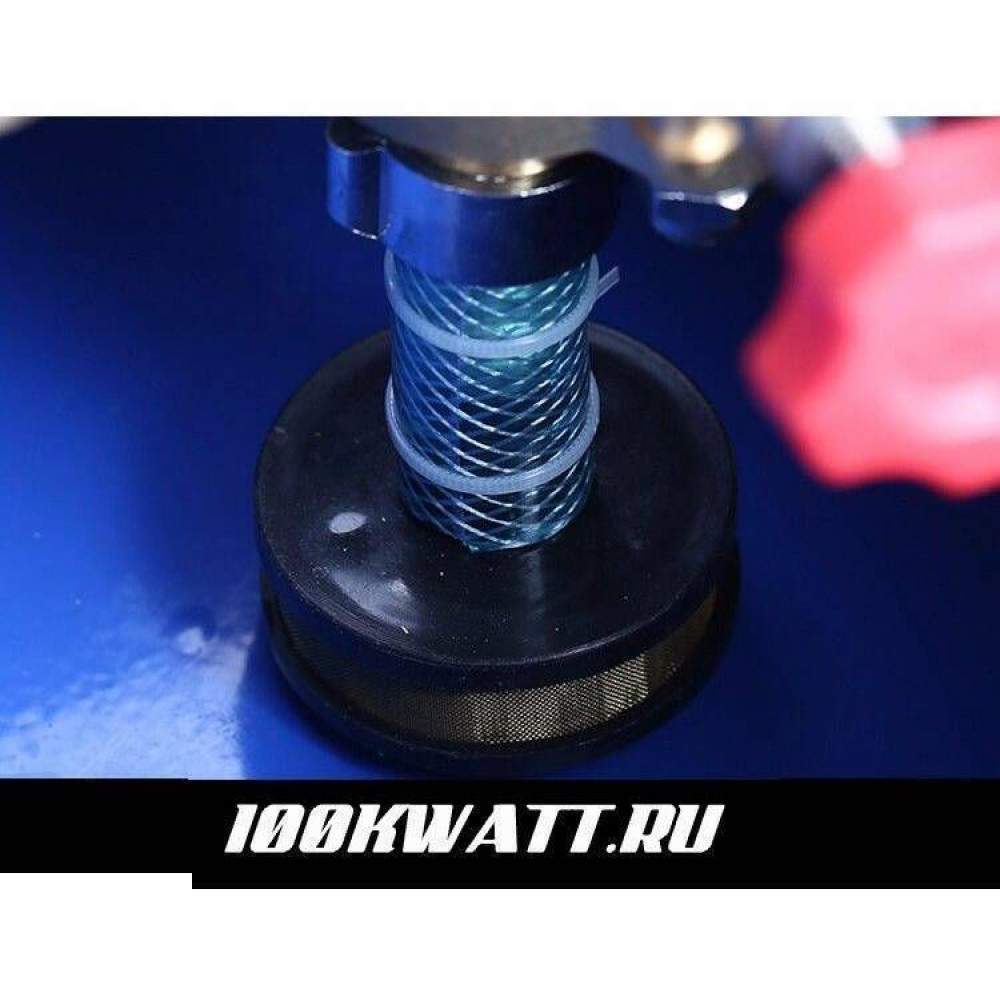

• К приемному штуцеру подсоединяется подводной шланг с фильтром.

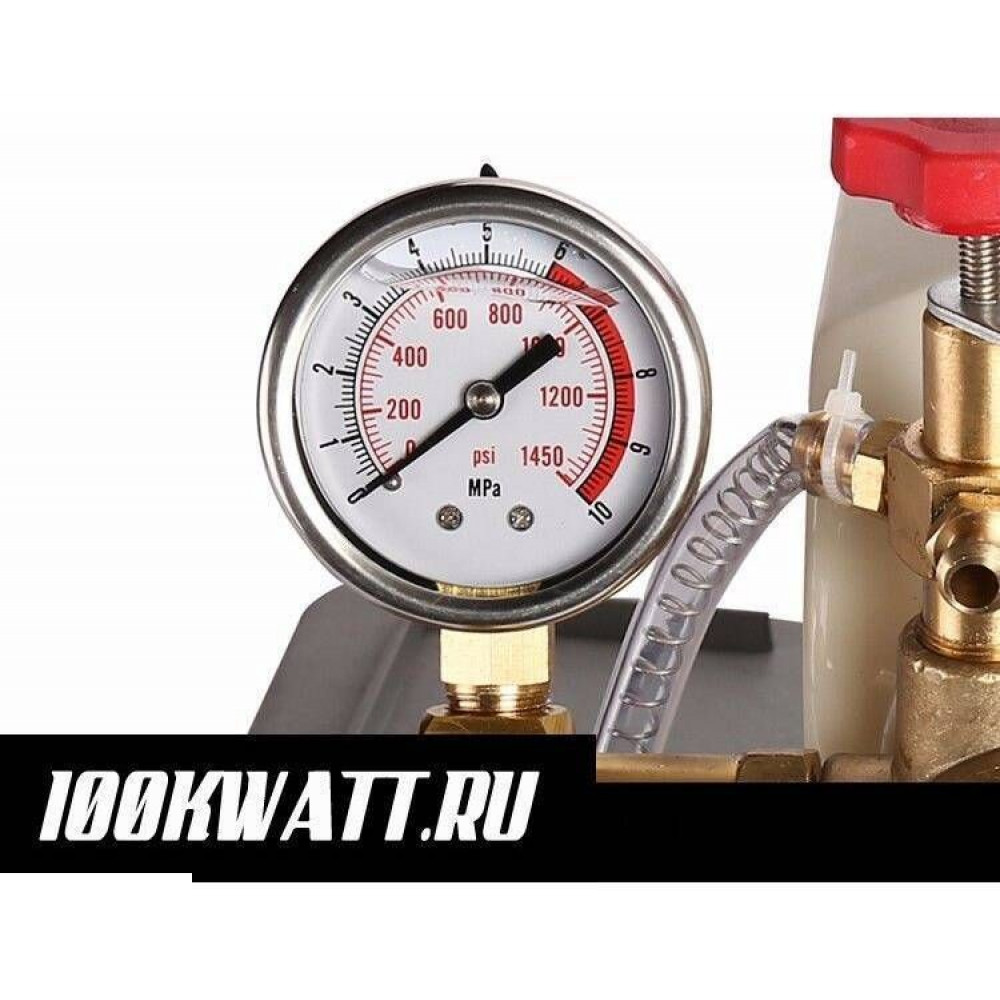

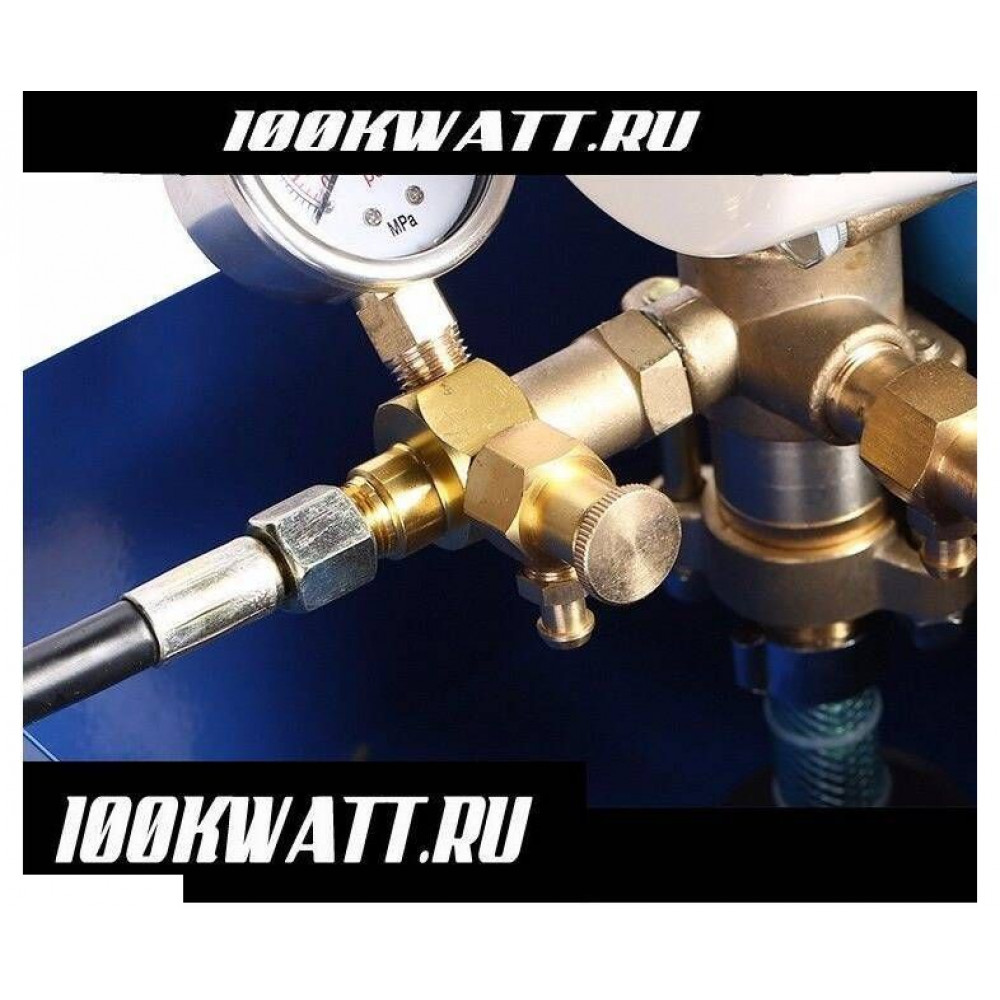

• Система для подачи воды под высоким давлением включает в себя нагнетательный клапан с вентилем 17 для регулировки давления, манометр 18, вентиль 19 для слива воды и штуцер 20 с наружной резьбой для присоединения шланга высокого давления 21.

ПОДГОТОВКА ОПРЕССОВЩИКА К РАБОТЕ

• Перед подключением опрессовщика к водопроводной сети тщательно проверьте состояние шланга высокого давления 21 и кабеля 10 со штекером 11. Розетка в сети электропитания должна иметь заземление.
• Проверьте состояние водяного фильтра, если забор воды производится из бака, при необходимости почистите.
• Закройте вентиль 19.
• Вставьте штекер 11 в розетку сети электропитания с соблюдением ПУЭ и ПТБ. Должна загореться сигнальная лампочка 9.
• Включите опрессовочный насос тумблером 8. Вода поступает из шланга высокого давления 21 в бак.
• Откройте вентиль 19. Вода начинает поступать в бак из сливного патрубка.
• Выключите насос тумблером 8, убедившись в работоспособности опрессовщика.
• Закройте вентиль 19.
• Подсоедините выходной конец шланга высокого давления к испытываемой гидравлической системе.

РАБОТА ОПРЕССОВОЧНОГО НАСОСА С ЭЛЕКТРОПРИВОДОМ

• Включите опрессовщик тумблером 8.
• Вентилем 17 отрегулируйте давление необходимое для испытания гидравлической системы.
• После доведения давления до требуемого уровня выключите опрессовочный насос тумблером 8.
• После проведения испытаний вентилем слива 19 сбросьте давление в испытанной гидросистеме.
• Отключите опрессовщик от сети электропитания.
• Отсоедините шланг высокого давления 21 от испытанной системы.
• Отсоедините шланг 21 от электроопрессовщика.
• Слейте воду из бака опрессовщика.
• Перед хранением необходимо удалить воду из всех систем опрессовщика, включив его в холостом режиме на несколько секунд.
