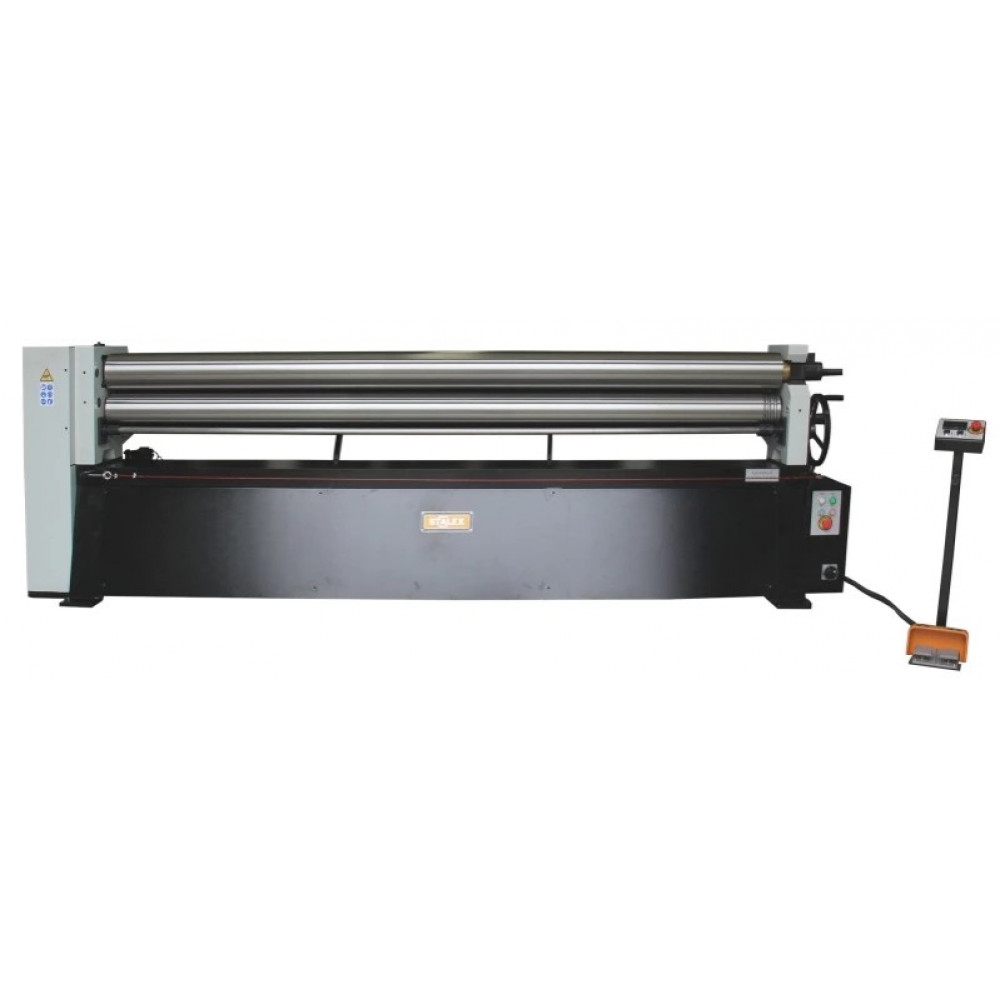

Станок вальцовочный электромеханический Stalex ESR-2550х3.5E

Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.

Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.

Характеристики:

• Вальцы с тремя ассиметричными валами;
• Валы изготовлены из высокопрочной стали, закаленные (твердость HRC45) и полированные;
• Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя;
• Регулируемые нижние валы;
• Канавки для гибки прутка;
• Поворотнооткидной механизм верхнего вала с эксцентриковым зажимом;
• Возможность гибки на конус;
• Выносная педаль с кнопкой аварийной остановки;
• Верхний вал вращается в обе стороны;
• Поставляется с функцией конусной гибки;
• Набор инструмента в стандартной комплектации.

*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более макс. толщины вальцовки (мм).

*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 3,5мм составит не менее 270 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).

Минимально возможная толщина листа Сталь 3 (Ст3сп) – 1 мм.

При работе с толщиной металла (нержавеющая сталь) ≤ 1,5 мм – максимально возможный мин. Ø обечайки может составлять 270 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

При работе с алюминием диапазон толщин составляет – мин. 1,0 мм макс. 5,0 мм (при более меньшей толщине листа алюминия – формирование обечайки будет не стабильным).

При работе с толщиной металла (алюминий) ≤ 5,0 мм – максимально возможный мин. Ø обечайки может составлять 270мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø возможно только пробной прокаткой.

Следует иметь ввиду, что существует минимальная толщина листа с которой может работать машина. Приближенно можно считать, что это 1/3 максимальной толщины. Это связано с тем, что минимально возможный диаметр изделия зависит не только от диаметра валков, но и от упругих свойств материала, и может быть точно определен только пробной прокаткой. В общем случае, чем тоньше и жестче материал, тем больше минимально возможный радиус изделия. Минимальной будет толщина, при которой после обработки листа в нем не образуется, достаточных для формирования готового изделия, остаточных деформаций.
