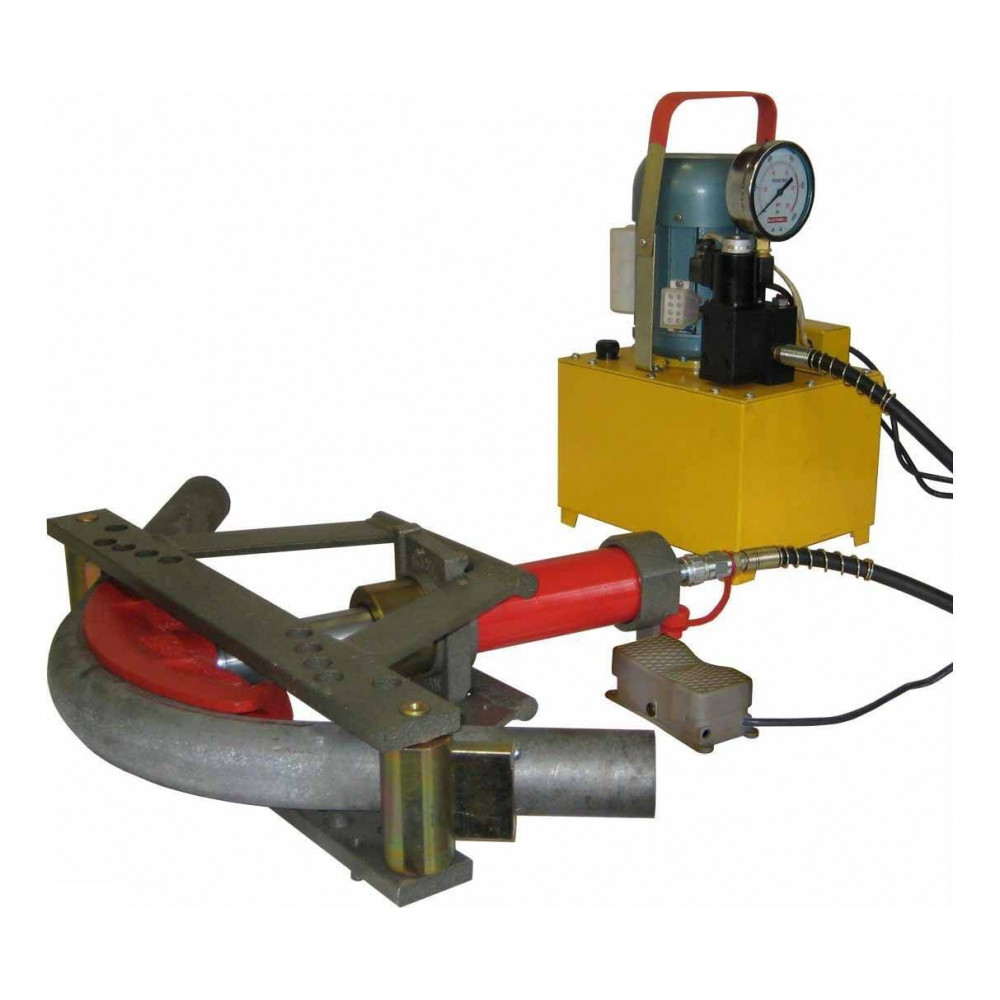

Инстан ТПГ-2ЭП Трубогиб гидравлический без маслостанции, с БРС (до 2")

Трубогиб гидравлический переносной предназначен для гибки водо-газопроводных труб по. ГОСТ 3262-75, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 2" (условный проход 50мм).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наибольшее усилие гидроцилиндра, Тс - 10 Наибольший ход штока, мм - 180 Производительность, мм/мин - 450 Габаритные размеры транспортировочного ящика трубогиба BхHхL, мм - 205х275х680 Параметры гибочных шаблонов, dтр/R гибки, дюйм/мм - 3/8"/50, 1/2"/65, 3/4"/80, 1"/100, 1.25"/135, 1.5"/150, 2"/200 Количество гибочных шаблонов (в комплектации): - С раздельными гибочными шаблонами, шт - 7 - С комбинированным и раздельными гибочными шаблонами, шт - 4 Масса трубогиба, кг - 50 КОМПЛЕКТНОСТЬ ТРУБОГИБА Гидроцилиндр в сборе, шт - 1 Траверса верхняя, шт - 1 Траверса нижняя, шт - 1 Упоры, шт - 2 Гибочные шаблоны: С раздельными гибочными шаблонами, шт - 7 С комбинированным и раздельными гибочными шаблонами, шт - 5 Ящик транспортировочный для трубогиба, шт - 1 Втулка переходная, шт 1 Руководство по эксплуатации трубогиба, шт - 1 УСТРОЙСТВО ГИДРАВЛИЧЕСКОГО ТРУБОГИБА Трубогиб состоит из гидроцилиндра 1, траверс верхней 2 и нижней 3, двух упоров 4, комплекта гибочных шаблонов 5 и гидравлической насосной станции 6 с рукавом высокого давления 7 с быстроразъёмным соединением БРС на выходе (рис.1).
Гидроцилиндр 1 является силовым устройством трубогиба.
На торце заднего корпуса 8 гидроцилиндра 1имеется штуцер 9 с быстроразъёмным соединением. БРС, через которое гидроцилиндр 1 соединяется с рукавом высокого давления 7 гидростанции 6.
Передний корпус 10 гидроцилиндра в верхней и нижней части имеет "карманы" для установки в них траверс 2 и 3.
Выдвижной шток 11 гидроцилиндра обеспечивает рабочее гибочное усилие 10Тс.
Возврат штока в исходное положение обеспечивается пружиной, установленной в гидроцилиндре.
Траверсы верхняя 2 и нижняя 3 выполнены в виде сварной конструкции, на поперечных планках которых имеются отверстия для установки упоров 4 (рис.
2).
Нижняя траверса 3 имеет ножки 12 для установки на рабочей площадке (рис.1).
Упор 4 состоит из поворотной оси 13, в прямоугольных направляющих которой установлен ползун 14 с цилиндрическим ручьем для упора изгибаемой трубы.
На торцах ползунов закреплены ограничительные планки 15, которые ограничивают перемещение ползуна 14 в направляющих оси 13.
Цапфы 16 поворотной оси упора устанавливаются в отверстия нижней 3 и верхней 2 траверс трубогиба(рис.3).
Гибочные шаблоны трубогиба 5 выполнены методом стального точного литья.
Гибочные шаблоны от 3/8" до 1,25" являются унифицированными для всех типоразмеров трубогибов.
При комплектации ими трубогибов для гибки труб от 1,5" и выше, к ним прилагается переходная втулка (п.3.6).
Кроме разделительных гибочных шаблонов трубогибы могут комплектоваться комбинированными гибочными шаблонами, изготавливаемыми из стального проката на станках с. ЧПУ.
Комбинированный шаблон имеет "ручьи" для труб 3/8", 1/2", 3/4",1".Конструкция комбинированного шаблона и раздельных 1,25", 1,5"; 2" выполнены с обнижением в ручье, что обеспечивает более качественную гибку.
Металлические транспортировочные ящики с полимерным покрытием для трубогиба и маслостанции предназначены для упаковки комплектующих частей трубогиба и гидравлической станции при хранении и транспортировке.
