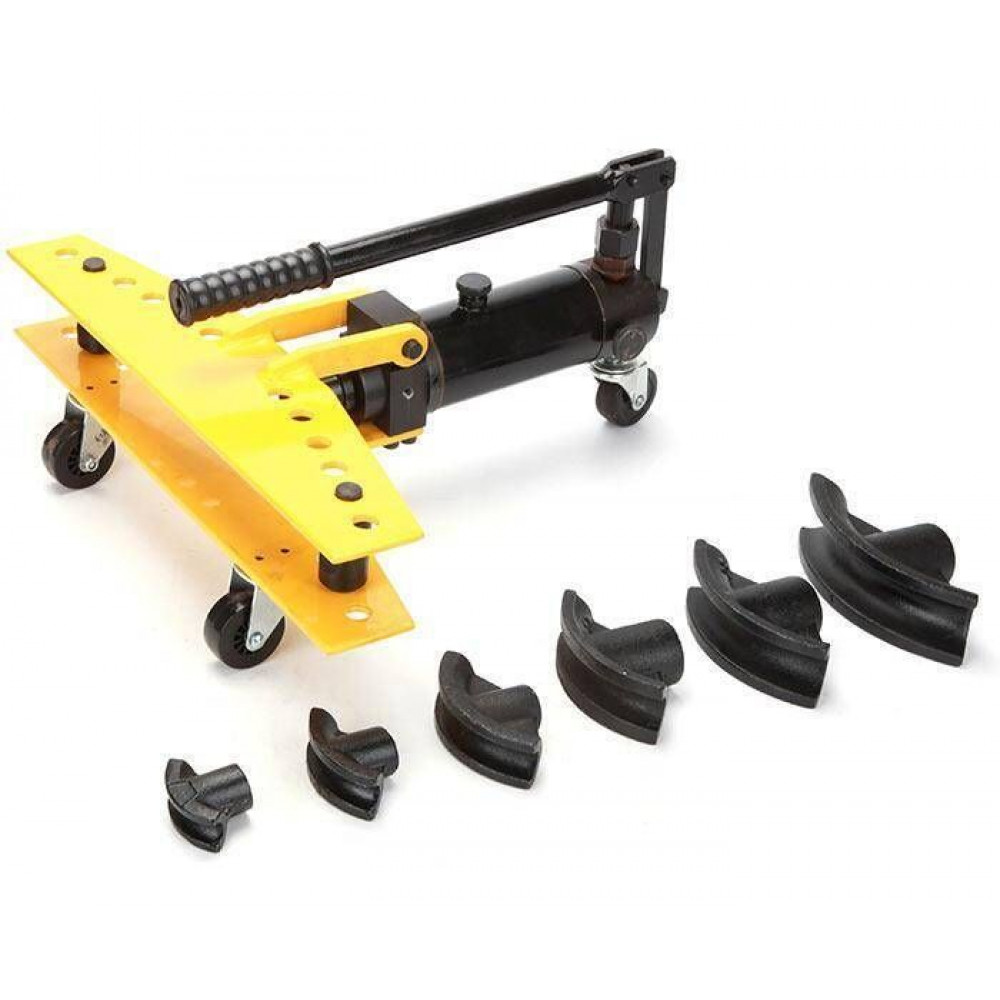

Трубогиб гидравлический ТГМ-1 на колесах (1/4",5/16",3/8",1/2",3/4",1")

Трубогибы серии. ТГМ (со встроенным или внешним насосом) предназначены для холодного сгибания круглых водо-газопроводных труб по. ГОСТ 3262-75 (Сталь 10).
Качество гиба тонкостенных труб и труб из других марок стали не гарантируется.
Модели данной серии устанавливается на колеса/треногу на любой ровной устойчивой поверхности.
КОМПЛЕКТ ПОСТАВКИ
1) Трубогиб в частично разобранном виде: - корпус с рабочим цилиндром, нагнетателями и масляным баком - 1 шт - верхняя траверса с крепежной втулкой - 1 шт - нижняя траверса - 1 шт - упоры - 2 шт 2) Комплект шаблонов согласно спецификации 3) Паспорт и инструкция по эксплуатации - 1 шт 4) Ящик для переноски и хранения - 1 шт 3.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Усилие: 5 тонн. Ход штока: 160 мм. Диапазон гиба 1/4" – 1" Толщина 2-4 Шаблоны комплекта 1/4",5/16",3/8",1/2",3/4",1" Габариты 420х360х200 мм. Вес: 16 кг. Допустимая рабочая температура: -10ºС - +40ºСТип гидравлической жидкости - масло индустриальное. И-20 или гидравлическое (ВМГЗ или аналог).
ПОРЯДОК РАБОТЫ 1) Соберите трубогиб.
Для этого: - Закрепите на нижней платформе передней части трубогиба нижнюю траверсу (17) с помощью имеющегося в комплекте крепежа.
В случае, если на модель упорные колеса (16) нижней траверсы не предустановленны, предварительно установите их.
- Установите и закрепите в тыльной части трубогиба упорное колесо (27).
- Установите верхнюю траверсу (10) в отверстия в верхней части трубогиба с помощью втулки (9).
- Установите на рабочий шток шаблон (11) необходимого размера.
- Установите между траверсами упоры в симметричных отверстиях, соответствующих требуемому радиусу изгиба трубы.
Поверните упоры к шаблону выемками, соответствующими диаметру установленного шаблона.
- Установите ручку (12) в паз штока (3) одного из нагнетательных насосов.
Большой нагнетатель используется для сгибания труб с обычной (стандартной) толщиной стенок.
Малый нагнетатель, обеспечивающий меньшую скорость передвижения штока, используется для сгибания тонкостенных труб.
2) Убедитесь, что круглый спускной клапан закрыт (закрывается по часовой стрелке), т.к.
поступательный ход штока возможен только при закрытом спускном клапане.
3) Открутите на 1-2 оборота крышку (7) сверху масляного резервуара (21).
Приоткрытая крышка выполняет роль дренажного отверстия, позволяющего воздуху поступать в разряженное пространство резервуара при подаче масла в рабочий цилиндр.
Невыполнение этого условия может сказаться на стабильности работы трубогиба, снизить развиваемое усилие.
4) Поместите обрабатываемую трубу между упорами и шаблоном.
Качая ручкой нагнетательного насоса, произведите сгибание трубы.
5) По окончании операции плавно откройте (открутив на пол оборота) спускной клапан, тем самым освобождая трубу и возвращая рабочий шток в исходное положение.
6) Плотно закрутите крышку масляного резервуара.
