| Max частота вращения шпинделя5000 об/мин | Вес2900 кг | Высота1900 мм |
| Габаритные размеры | Диаметр отверстия патрона56 мм | Диаметр отверстия шпинделя56 мм |
| Диаметр патрона8 / 6 дюймов | Длина2400 мм | Зажимная система3-х кулачковый патрон |
4х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.
Помимо этого, токарные автоматы могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность.

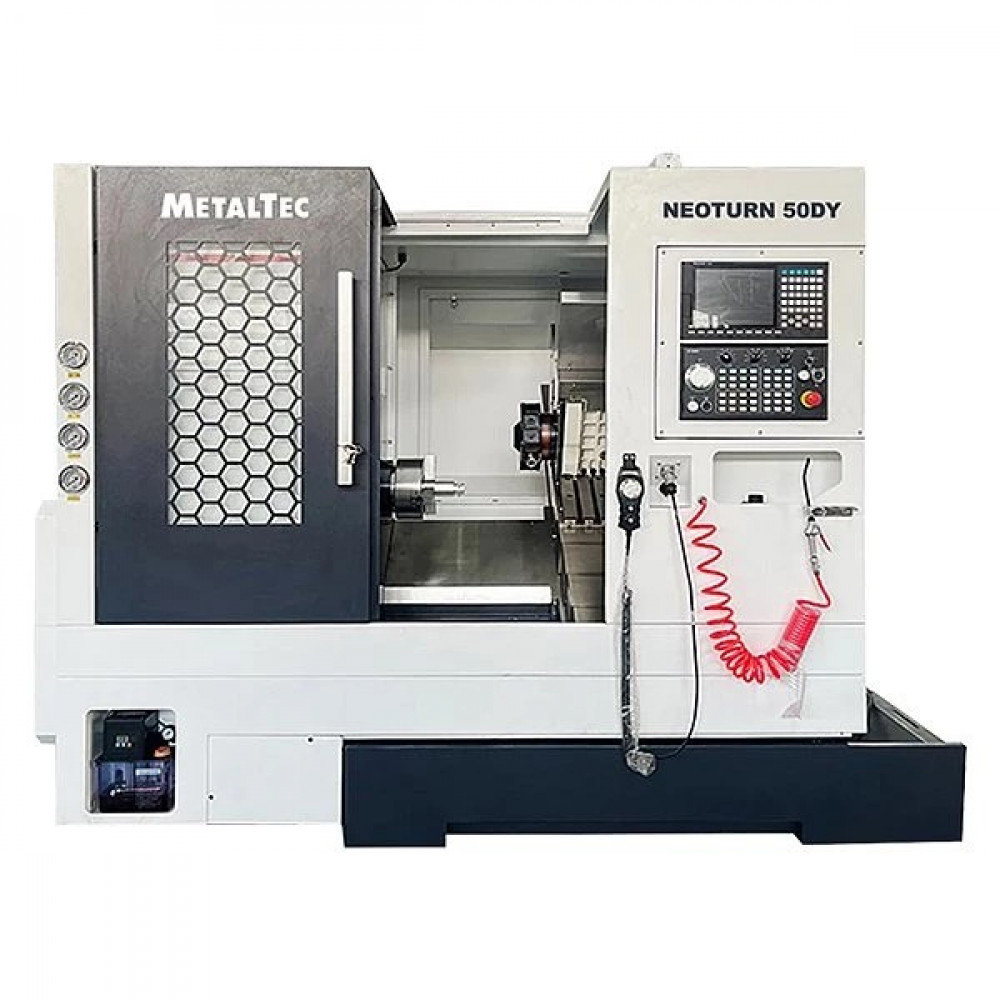

MetalTec Neo Turn 50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.
Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.
Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.
Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.
По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.
Конструктивные особенности

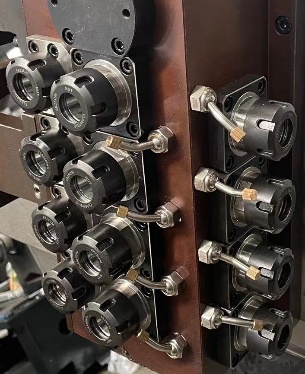

ОСЕВЫЕ ИНСТРУМЕНТЫ
Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов - 4 позиции (ER25).
ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА
Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.

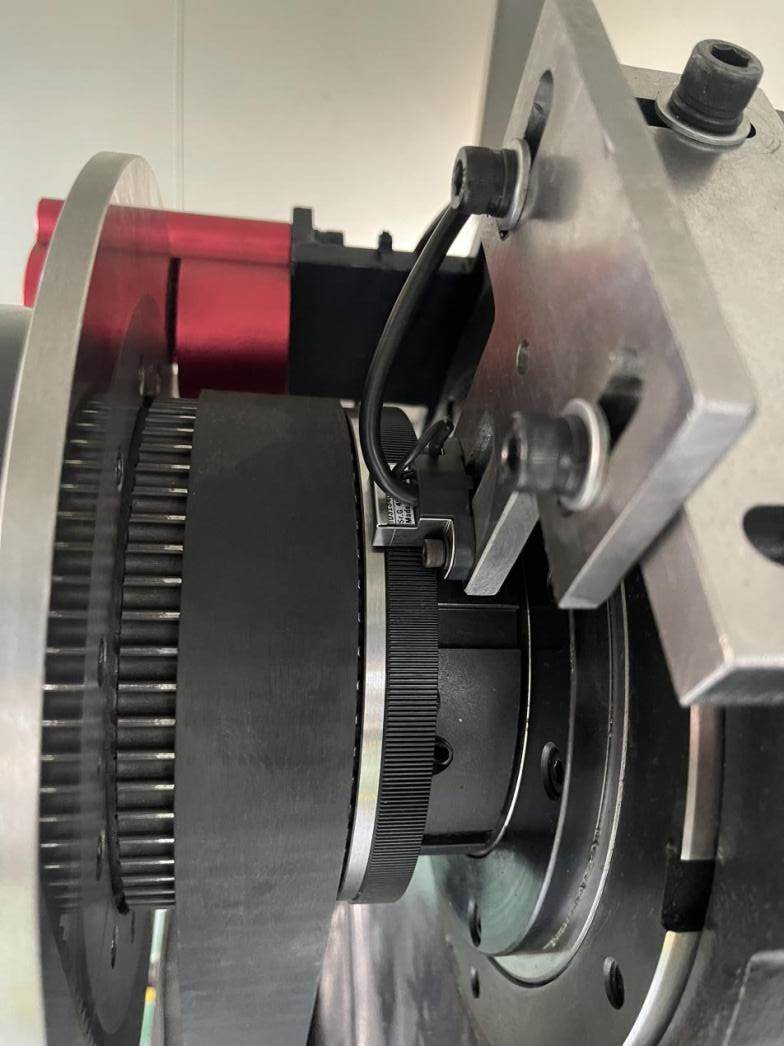

Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.
КОМПЛЕКТАЦИЯ
- Патрон 150 мм
- Приводной с осью Y 4+4
- SYNTEC 22TB +
- 8-позиционная головка 20x20 +
- Подготовка под барфидер +
- Деталеуловитель +
- Конвейер +
| Max частота вращения шпинделя | 5000 об/мин |
|---|---|
| Вес | 2900 кг |
| Высота | 1900 мм |
| Габаритные размеры | |
| Диаметр отверстия патрона | 56 мм |
| Диаметр отверстия шпинделя | 56 мм |
| Диаметр патрона | 8 / 6 дюймов |
| Длина | 2400 мм |
| Зажимная система | 3-х кулачковый патрон |
| Количество инструмента в резцедержателе | 8 шт. |
| Конус радиального биения шпинделя | ≤ 0,005 мм |
| Крутящий момент по оси X | 11 Нм |
| Крутящий момент по оси Z | 11 Нм |
| Макс. диаметр вращения | 180 мм |
| Модель направляющей по оси Z | CGH35CA2R |
| Модель направляющей по оси Х | CGH35CA2R |
| Мощность | 11000 Вт |
| Мощность главного двигателя | 7,5 / 11 кВт |
| Мощность приводного инструмента | 2,3 кВт |
| Напряжение насоса СОЖ | 380 / 250 В |
| Округлость обрабатываемой заготовки | ≤ 0,005 / 75 мм |
| Параметры точности | |
| Периодическое осевое перемещение шпинделя | ≤ 0,005 мм |
| Плоскостность обрабатываемой заготовки | ≤ 0,01 / 200 мм |
| Повторяемость по X и Z | ≤ 0,005 мм |
| Повторяющаяся точность позиционирования по оси С | ≤ 0,0027 ° |
| Постоянство диаметра обрабатываемой детали | ≤ 0,01 / 150 мм |
| Производитель | MetalTec |
| Проходное отверстие шпинделя | 46 мм |
| Размер инструмента | 20 X 20 / 32 мм |
| Расстояние над станиной | 510 мм |
| Скорость вращения приводного инструмента | 4000 об/мин |
| Скорость вращения шпинделя | 5000 об/мин |
| Скорость перемещения по оси Y | 15 м/мин |
| Скорость перемещения по осям X, Z | 24 м/мин |
| Страна-производитель | Китай |
| Торец шпинделя | A2-5 |
| Точность обработки | IT6 |
| Точность позиционирования по X и Z | ≤ 0,01 мм |
| Ход по оси X | 1100 мм |
| Ход по оси Z | 500 мм |
| Цанга | ER25 |
| ШВП по осям X / Z | 3210 / 3210 |
| Шероховатость поверхности | ≤ Ra1.4μm мм |
| Ширина | 1700 мм |
-
