| Max диаметр обработки510 мм | Max частота вращения шпинделя1600 об/мин | Внутренний конус пиноли задней бабкиMК 5 |
| Высота центра255 мм | Двигатель охлаждающего насоса0,1 кВт | Двигатель привода шпинделя7,5 кВт |
| Диаметр осевого отверстия шпинделя80 мм | Диаметр отверстия шпинделя80 мм | Диаметр пиноли задней бабки75 мм |

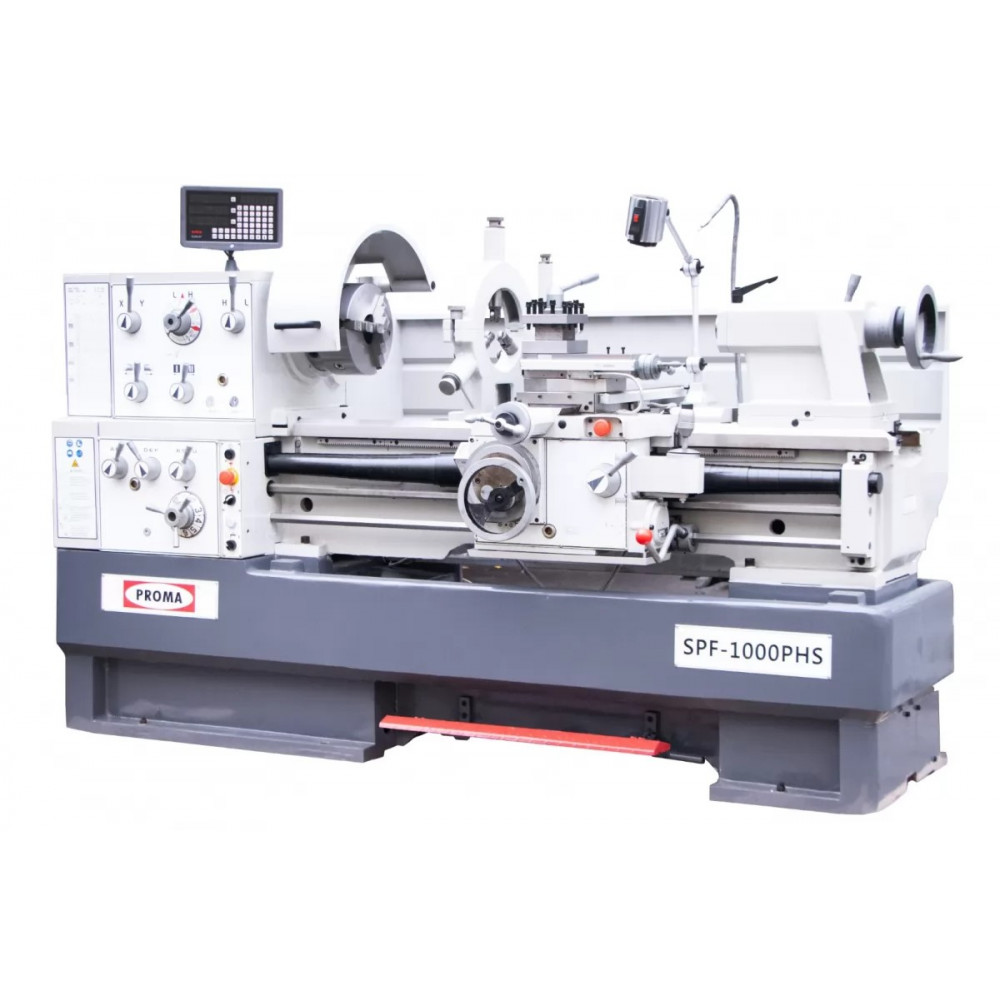

Станок универсальный токарный SPF-1000PHS - это устройство, которое широко применяется на складах, в ремонтных, слесарных, столярных мастерских, на производстве с небольшими оборотами товара. Часто используется в мебельной промышленности.
Принцип работы этого станка основан на обработке тел вращения путем снятия с них стружки при обтачивании. Поэтому на таком станке обрабатываются конические, цилиндрические, круглые и фасонные поверхности.
Виды работ, которые можно проводить на станке SPF-1000PHS
На этом универсальном токарном станке можно осуществлять расширение и сверление отверстий, обрезку торцов, накатку рифлений, нарезку резьбы, обтачивание конических, цилиндрических и фасонных поверхностей, а также притирку.
Основные технические особенности устройства
- Вес станка составляет 2025 кг
- Можно обрабатывать детали длиной до 1000 мм
- Максимальный диаметр детали не должен превышать 510 мм
- Необходимое напряжение питания — 400 В

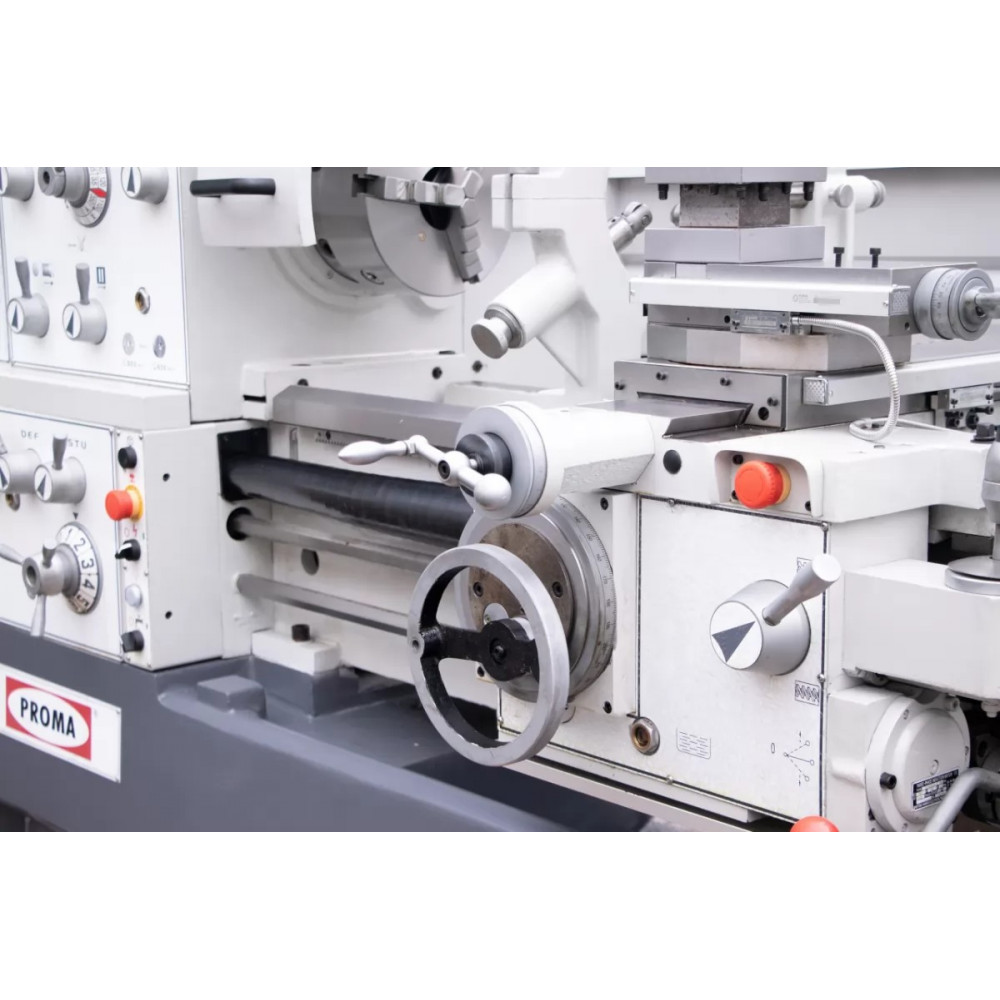

- Потребляемая мощность — 7,5 кВт

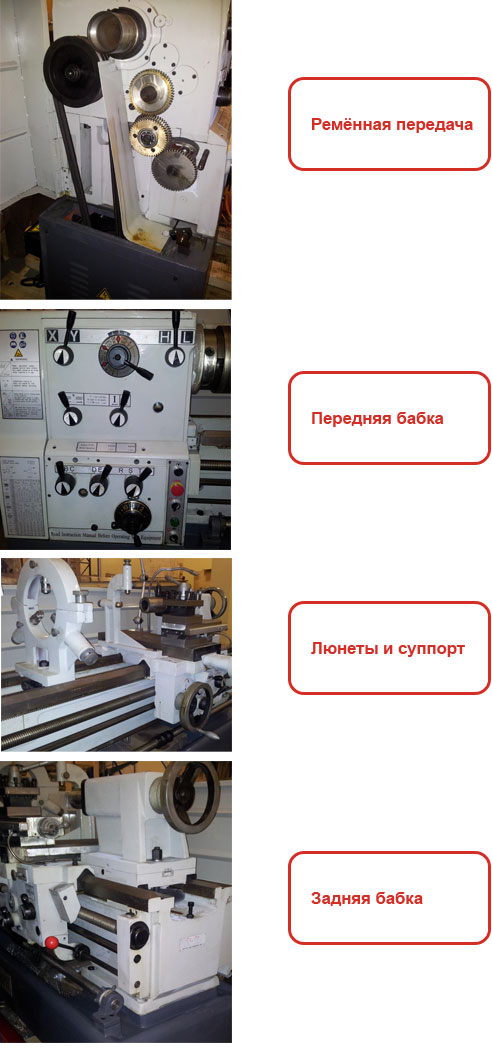

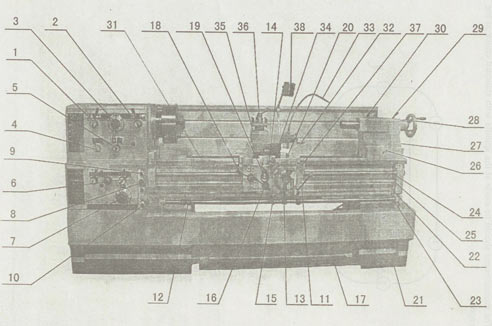

Основные узлы и детали оборудования

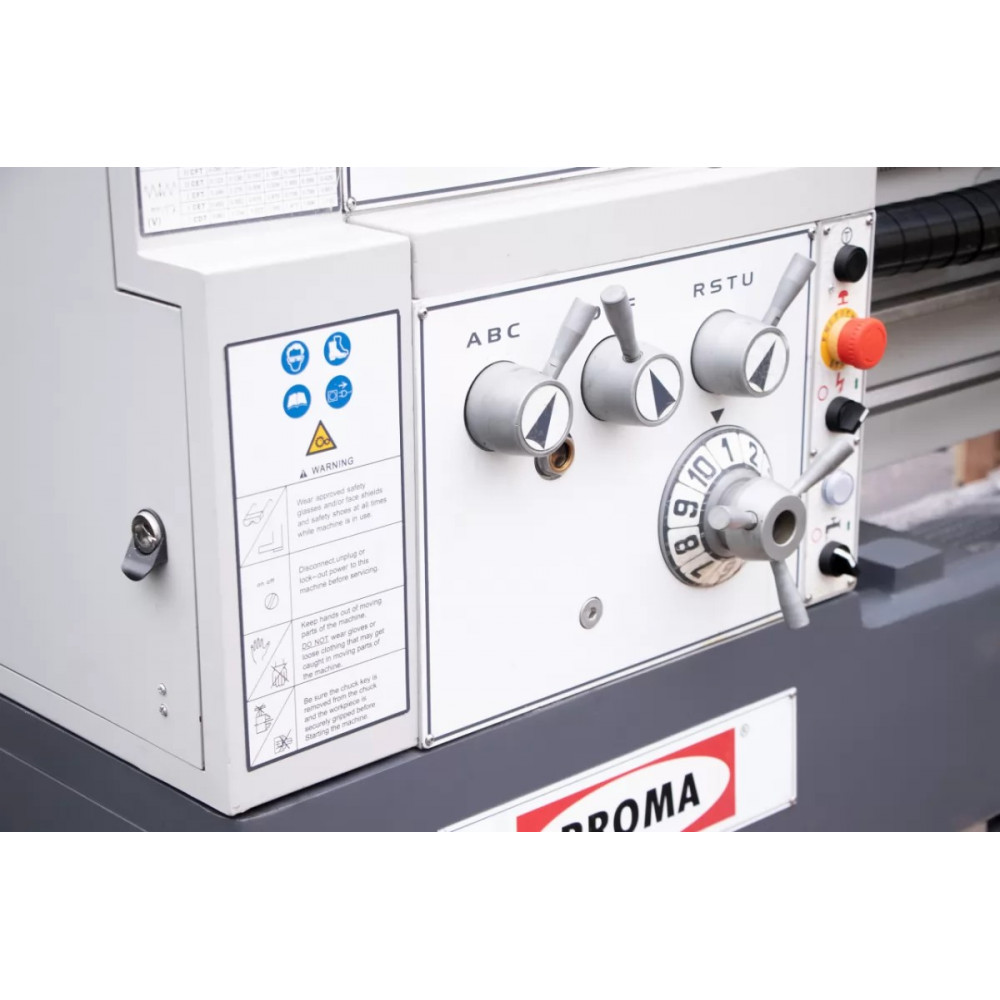

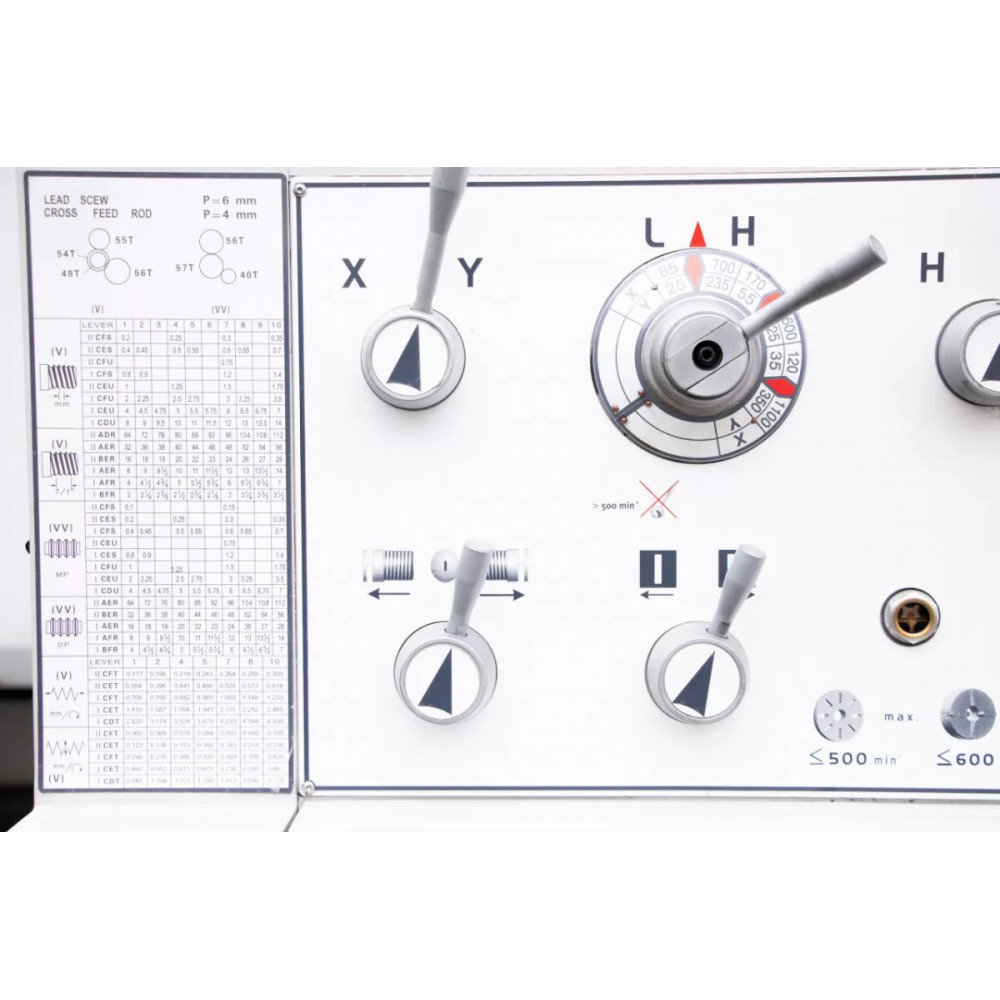

1. Рукоятка перемены скорости главного шпинделя
2. Рукоятка перемены высокой/низкой скорости
3. Рукоятка перемены скорости главного шпинделя
4. Рукоятка хода влево/вправо
5. Рукоятка выбора подачи резьбы
6. Рукоятка перемены подачи резьбы
7. Диск перемены 10 шагов подачи
8. Выключатель электропитания
9. Прерывающий переключатель
10. Переключатель охлаждающего насоса
11. Кнопка управления запуском шпинделя
12. Эксцентриковое центрирующее кольцо
13. Маховик продольного движения фартука
14. Кнопка подачи поперечных салазок
15. Центрирование с автоматической остановкой

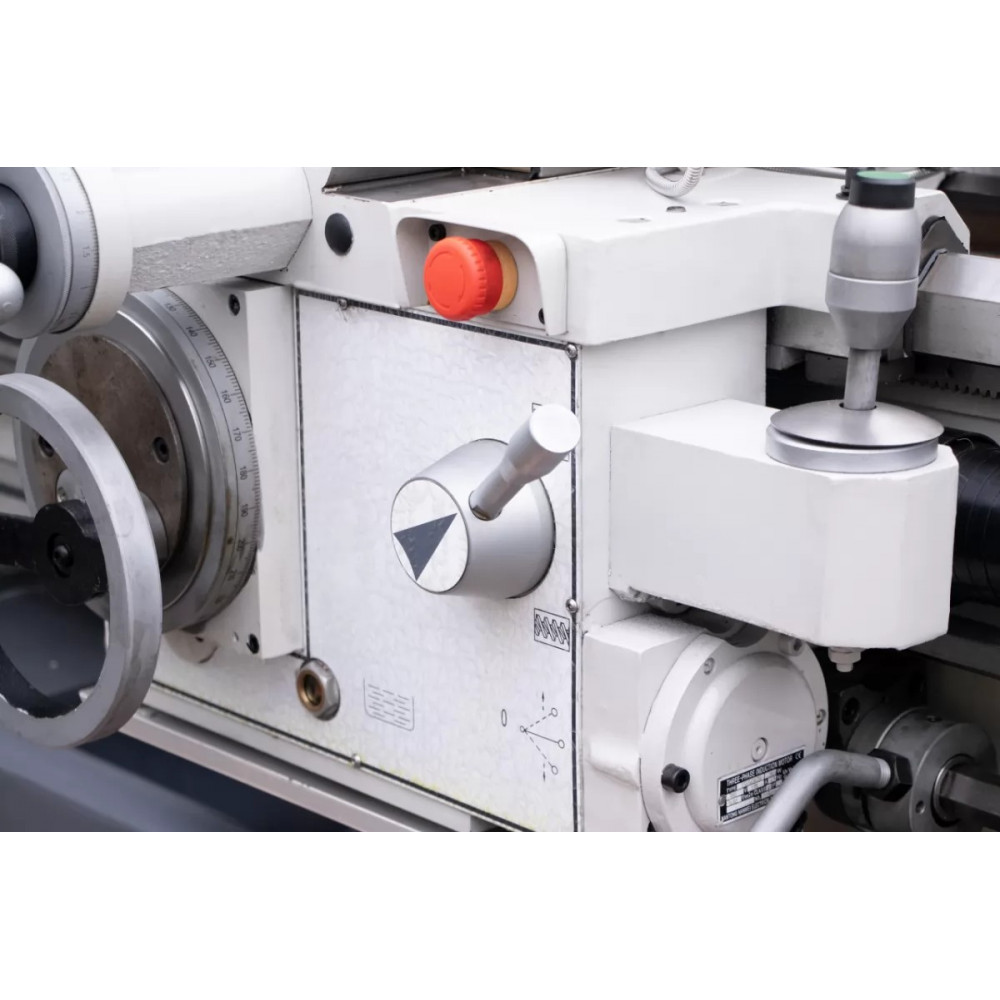

16. Рукоятка автоматической подачи
17. Педаль ножного тормоза
18. Рукоятка маточной гайки
19. Рукоятка выбора подачи (Продольной и поперечной)
20. Винты крепления суппорта
21. Болты регулировки фундамента
22. Рукоятка «Пуск»
23. 4-позиционная рукоятка автоматической остановки
24. Ходовой винт
25. Тяга автоматической подачи

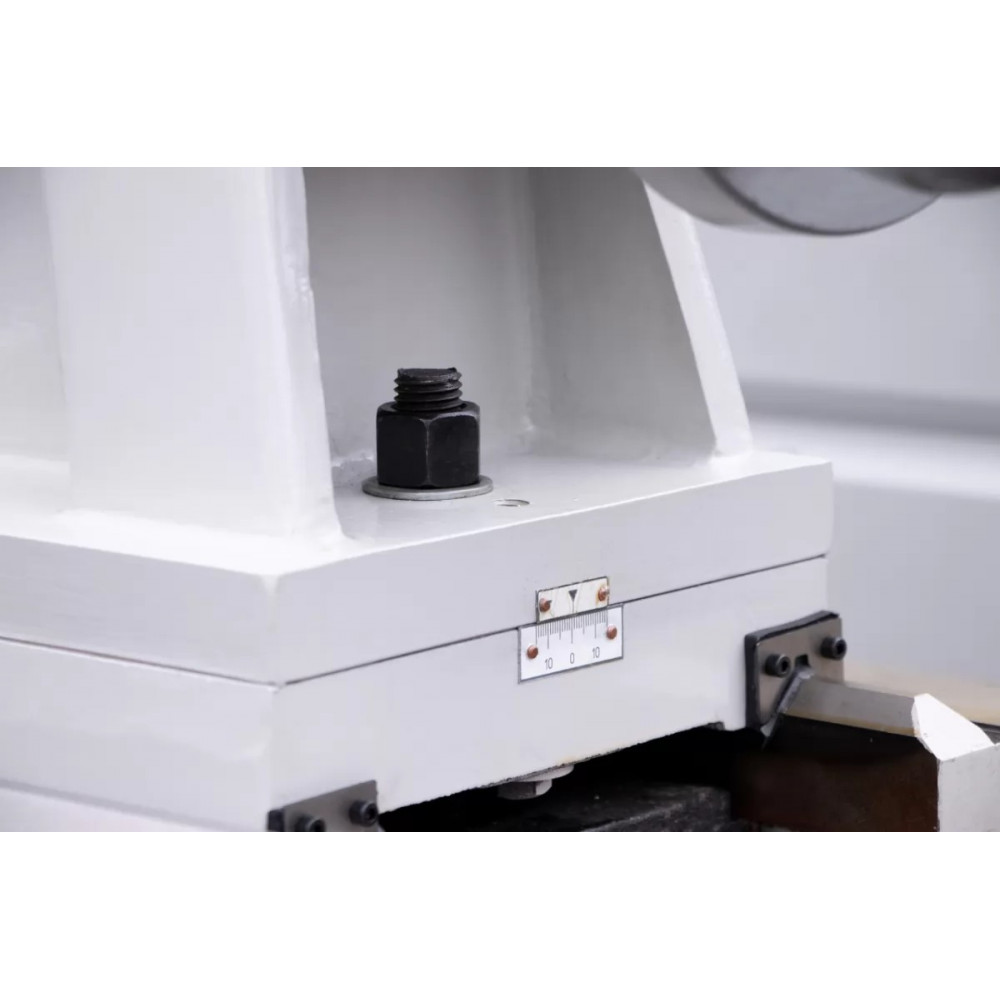

26. Винты регулировки центрирования задней бабки
27. Корпус задней бабки

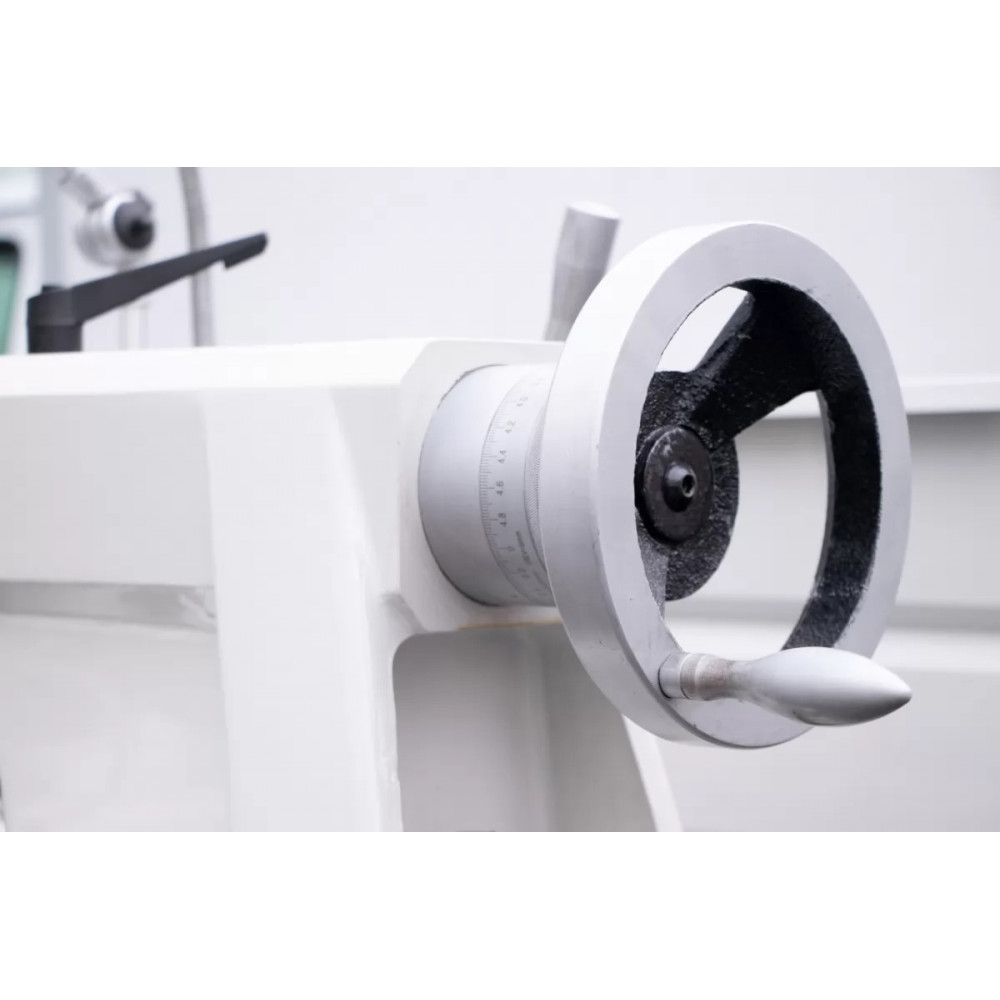

28. Маховик задней бабки
29. Зажимная рукоятка корпуса задней бабки
30. Зажимная рукоятка шпинделя задней бабки
31. Рейка
32. Рукоятка верхнего суппорта
33. Клапан регулировки СОЖ
34. Верхний суппорт

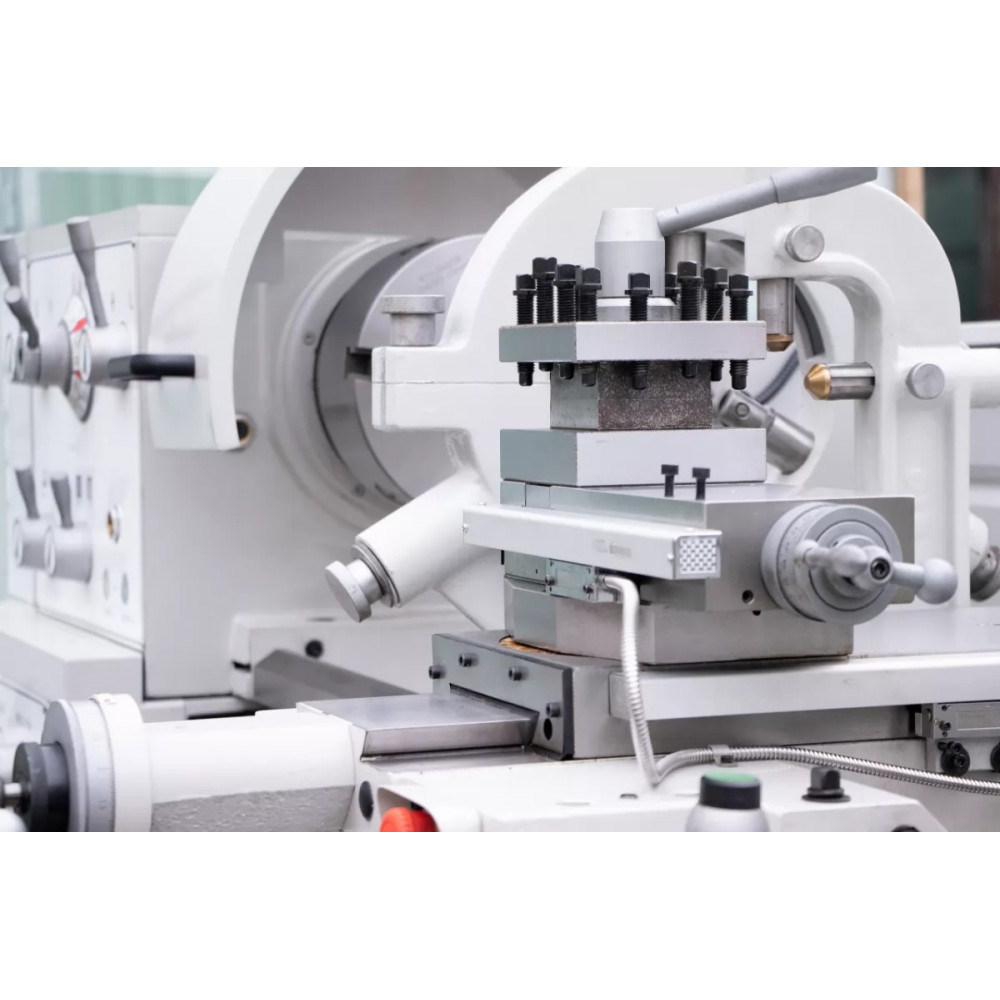

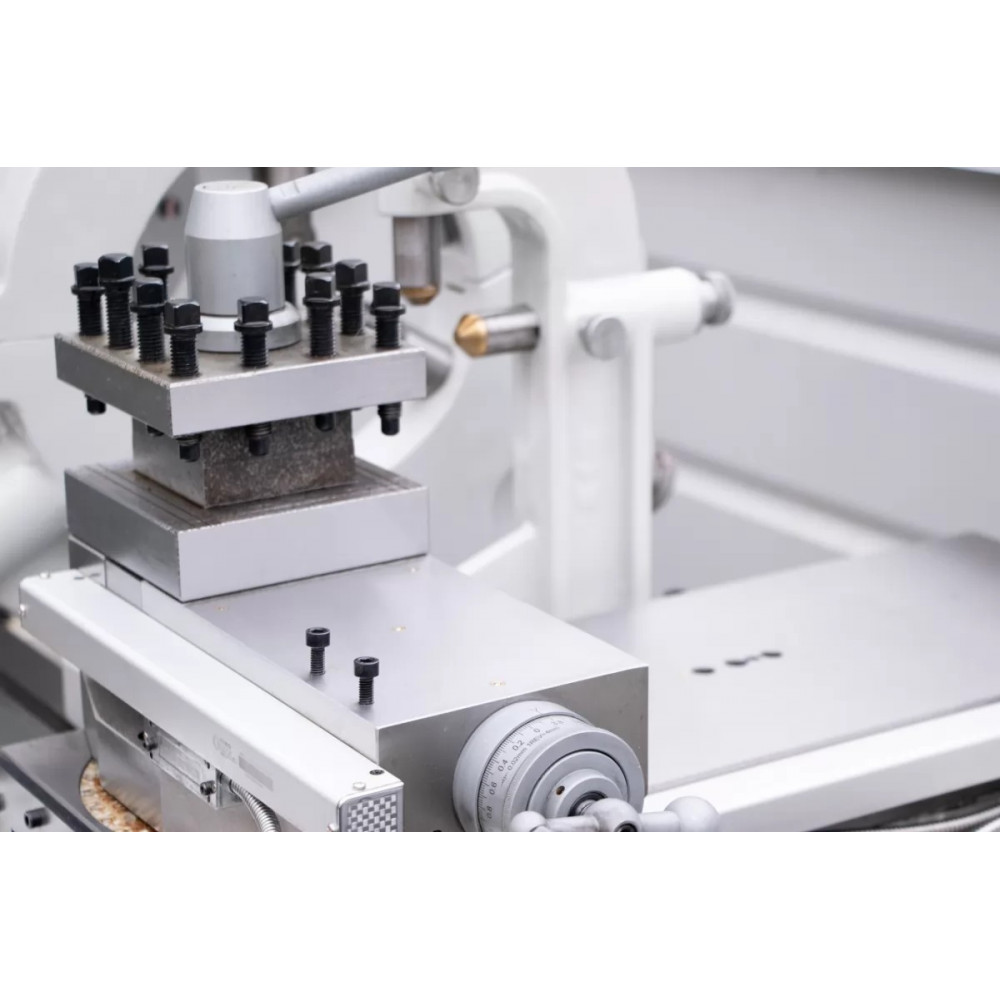

35. Четырехпозиционный держатель инструмента
36. Зажимная рукоятка держателя инструмента

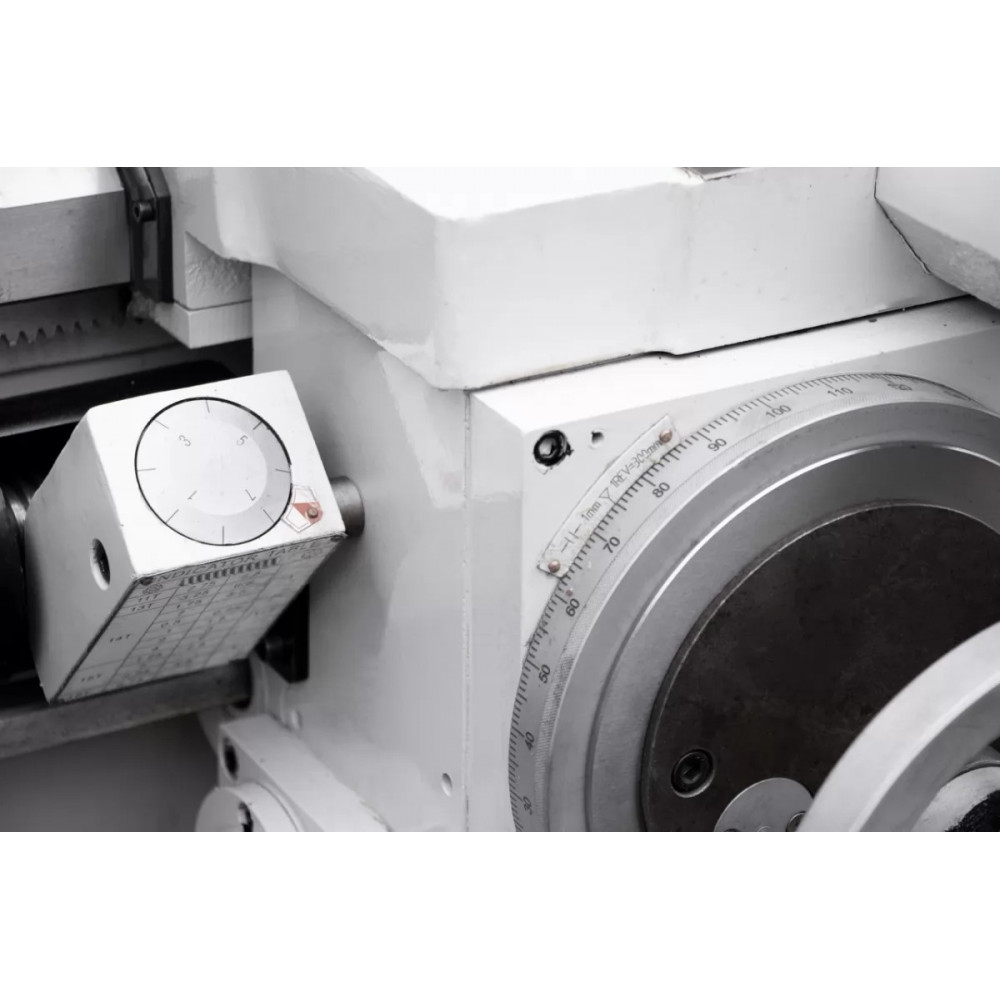

37. Резьбоуказатель

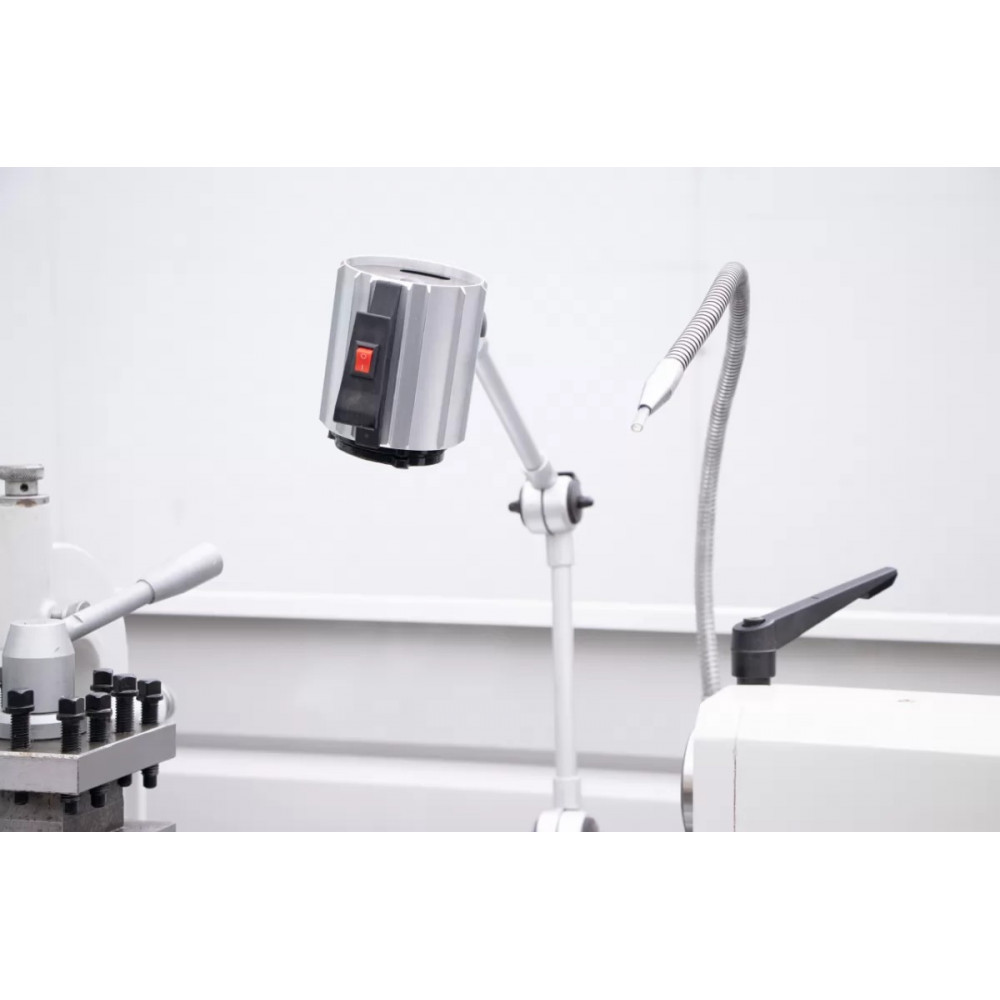

38. Лампа
Дополнительная информация
Комплектация:

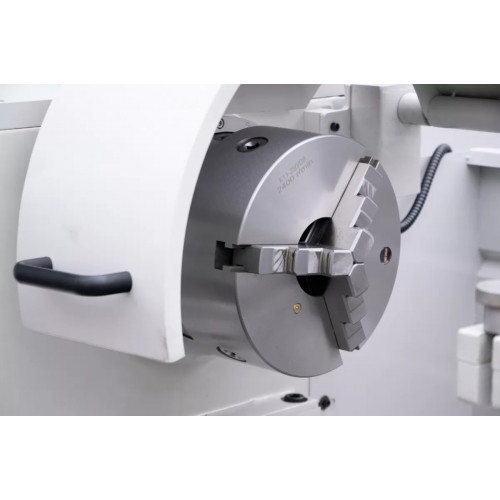

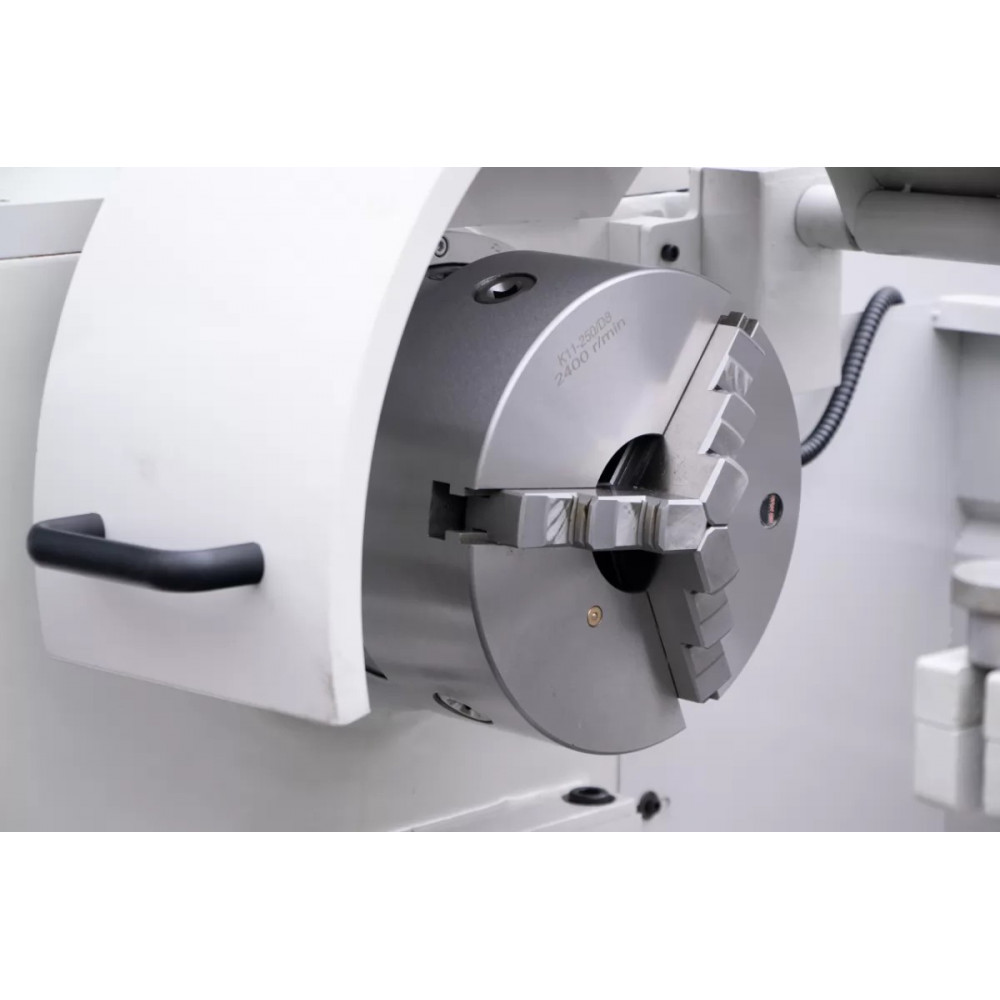

- 3-х кулачковый патрон – (на станке) 250 мм - 1 шт.
- 4-х кулачковый патрон 350 или 400 мм - 1 шт.
- Планшайба 450 мм - 1 шт.
-
Установочные пальцы - 6 шт.
- Болты стопорные - 6 шт.
- Центр не вращающийся - 2 шт. (твердспл и обычный)
- Центр вращающийся - опция

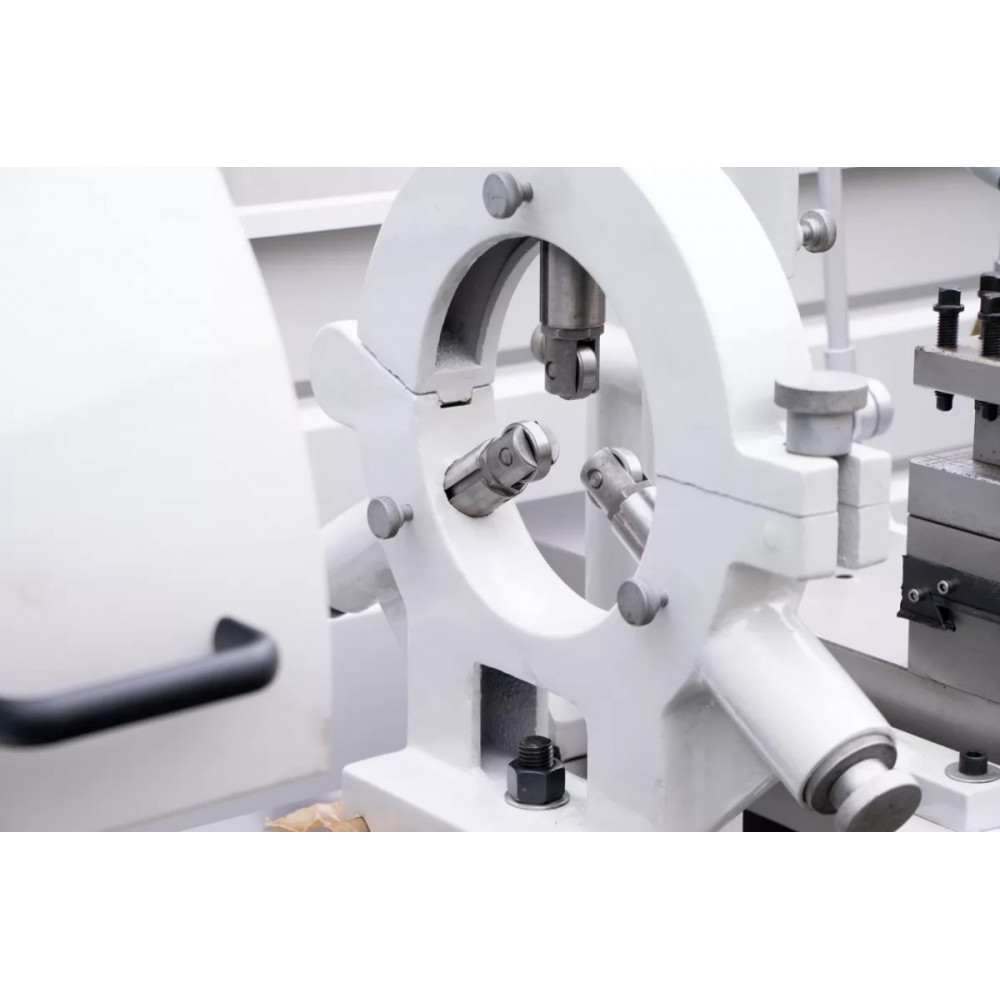

- Люнет неподвижный (на станке) - 1 шт.
- Люнет подвижный (на станке) - 1 шт.
- Втулка переходная Мк VI / Мк IV - 1 шт.
- Ручка штурвала - 1 шт.
- Установочные опоры - 6 шт.
- Установочные болты - 6 шт.
- Маслёнка - 1 шт.
- Шестерни метрические (Латунь) MN 2 - 4 шт. (Z 11, 15, 18, 13)
- Шестерни сменные метрические MN 2,25 - 2 шт. (Z 57, 40)
Инструмент:
- Ключ для крепления заготовки в токарном патроне - 1 шт.
- Ключ для снятия токарного патрона - 1 шт.
- Ключ резцедержателя - 1 шт.
- Ключ рожковый - 8 шт.
- Отвертка шлицевая - 1 шт.
- Отвертка крестовая - 1 шт.
- Ключ торцевой шестигранный - 4 шт. (6,8,10,12)
- Инструкция по эксплуатации - 1 шт.
| Max диаметр обработки | 510 мм |
|---|---|
| Max частота вращения шпинделя | 1600 об/мин |
| Внутренний конус пиноли задней бабки | MК 5 |
| Высота центра | 255 мм |
| Двигатель охлаждающего насоса | 0,1 кВт |
| Двигатель привода шпинделя | 7,5 кВт |
| Диаметр осевого отверстия шпинделя | 80 мм |
| Диаметр отверстия шпинделя | 80 мм |
| Диаметр пиноли задней бабки | 75 мм |
| Диаметр ходового винта и резьба | 40 мм х4 нитки на дюйм или шаг 6 мм |
| Диаметральный шаг | 4-112D.P. (50 типов) |
| Диапазон частоты вращения шпинделя | 25-1 600 об/мин |
| Дюймовая поперечная подача шпинделя на один оборот | 0,00048 дюйма-0,01354 дюйма (35 типов) |
| Дюймовая продольная подача шпинделя на один оборот | 0,0022 дюйма-0,0612 дюйма/об. (35 типов) |
| Дюймовый шаг резьбы | 2-112 ниток на дюйм (60 типов) |
| Кол-во скоростей шпинделя | 12 |
| Конус Морзе на головке шпинделя, на муфте | MК |
| Максимальное перемещение верхних салазок | 130 мм |
| Максимальное перемещение поперечных салазок | 316 мм |
| Максимальный диаметр устанавливаемого изделия в выемке | 735 мм |
| Максимальный диаметр устанавливаемого изделия по поперечным сала | 305 мм |
| Максимальный диаметр устанавливаемого изделия по станине | 510 мм |
| Максимальный размер режущего инструмента | 25 х 25 мм |
| Масса брутто токарного станка | 2 360 кг |
| Масса нетто токарного станка | 2 025 кг |
| Межцентровое расстояние | 1000 мм |
| Метрическая поперечная подача шпинделя на один оборот | 0,020-0,573 мм (35 типов) |
| Метрическая продольная подача шпинделя на один оборот | 0,059-1,646 мм/об. (35 типов) |
| Метрический шаг резьбы | 0,2-14 мм (47 типов) |
| Модульный шаг | 0,1-7M.P. (39 типов) |
| Мощность | 7500 Вт |
| Напряжение | 400 В |
| Полный ход пиноли задней бабки | 180 мм |
| Производитель | PROMA |
| Пространство, необходимое для станка (Д х Ш х В) | 2390 х 1150 х 1430 мм |
| Размеры упаковки (Д х Ш х В) | 2450 х 1150 х 1740 мм |
| Расстояние между центрами | 1 000 мм |
| Страна-производитель | Чехия |
| Тип шпиндельной головки | D1-8 |
| Ширина выемки | 170 мм |
| Ширина станины | 350 мм |
-
