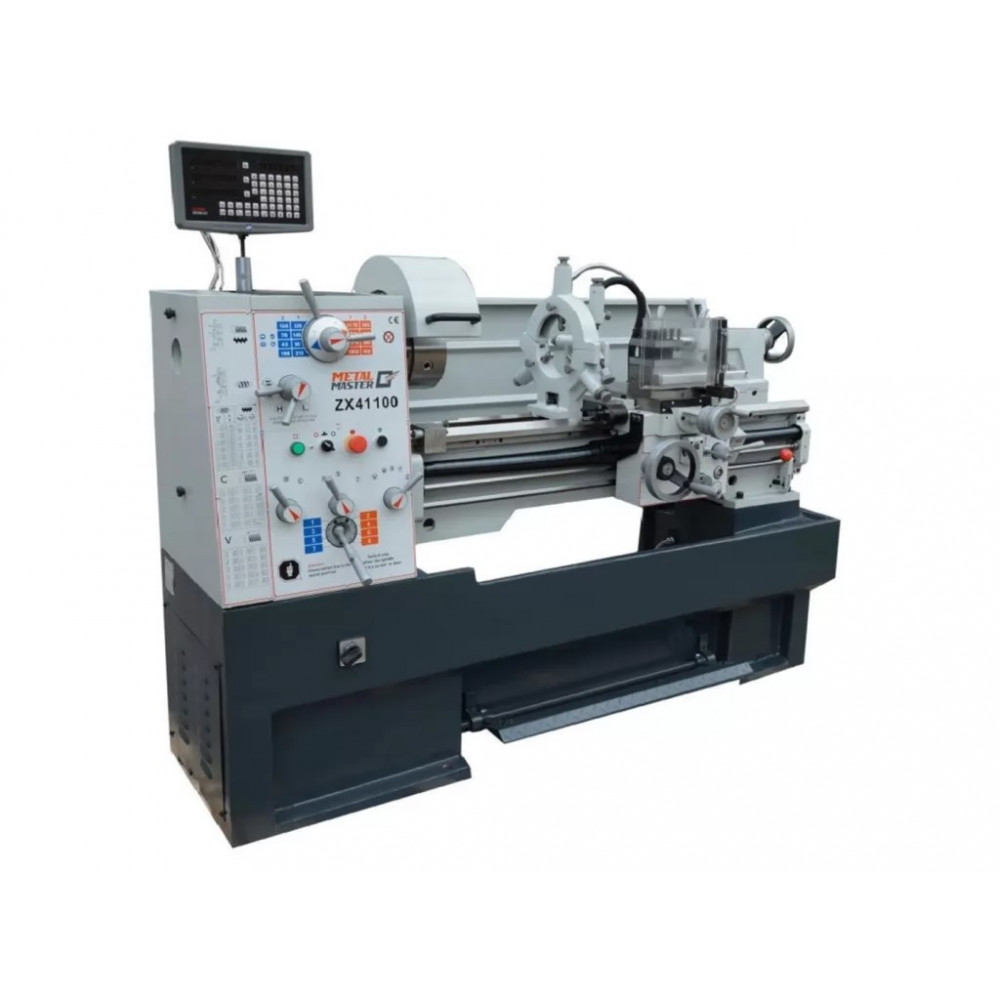

Токарно-винторезный станок METAL MASTER ZX41100 DRO

Metal Master ZX41100 DRO – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н».

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Модель оснащена трехкулачковым патроном диаметром 200 мм с обратными кулачками в комплекте.

Внутренний диаметр шпинделя составляет 52 мм.

Вылет пиноли задней бабки – 120 мм.

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Четырехкулачковый патрон диаметром 250 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

Все подвижные части станка оснащены тавотницами.

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ± 60°.

Все рукоятки оснащены четкими и удобными лимбами.

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ± 5 мкм.

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.

В стандартную комплектацию станка входят:

• Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
• Система подачи СОЖ;
• Патрон трехкулачковый 200 + обратные кулачки;
• Патрон четырехкулачковый 250 мм;
• Планшайба;
• Люнет подвижный;
• Люнет неподвижный;
• Обратные кулачки - 3 шт;
• Кожух патрона с выключателями;
• Защита ходового винта;
• Шпиндельный тормоз;
• Резьбоуказатель;
• Четырехпозиционный резцедержатель;
• Светильник;
• Защитный экран резцедержателя;
• Руководство пользователя.

Инструментальный ящик:

• Масленка;
• Ключ резцедержателя;
• Ключ патрона;
• 2 отвертки;
• Набор ключей;
• Набор шестигранников.
