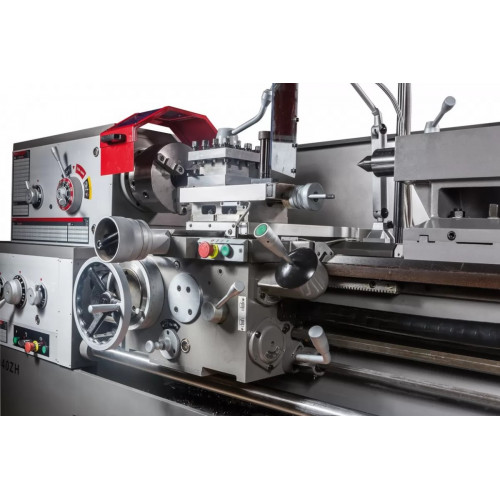

JET GH-20120 ZH DRO Токарно-винторезный станок серии ZH O500 мм (расширенная комплектация)

• Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение);
• Передняя бабка с фрикционной муфтой;

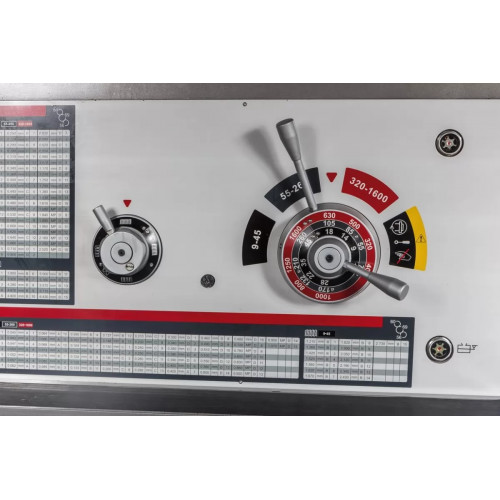

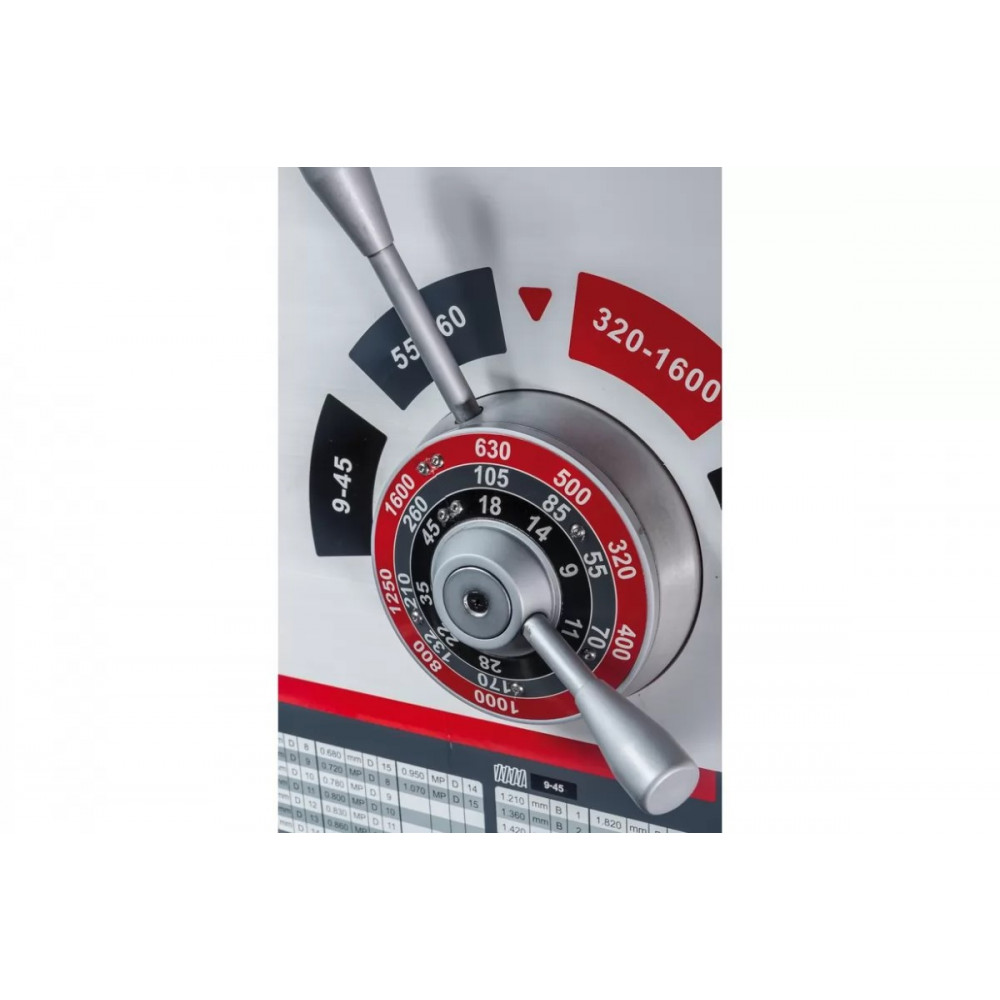

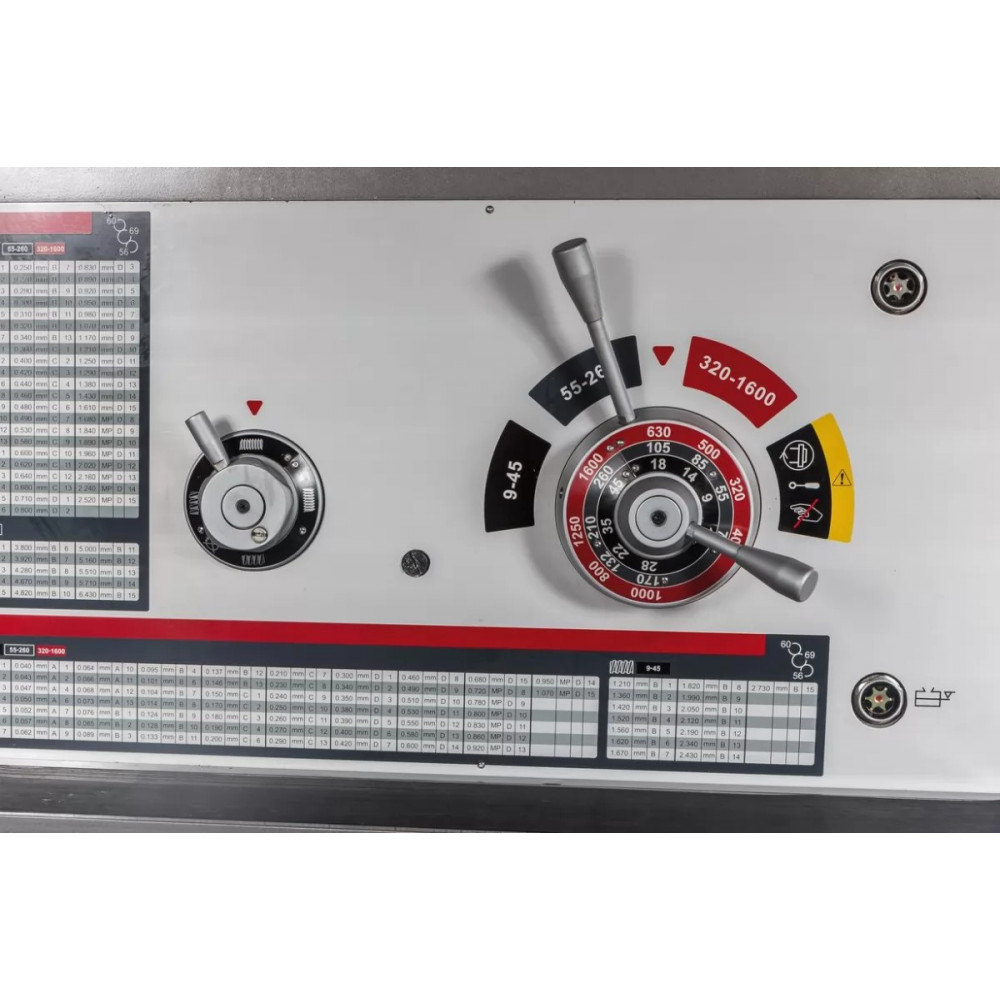

• Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении;

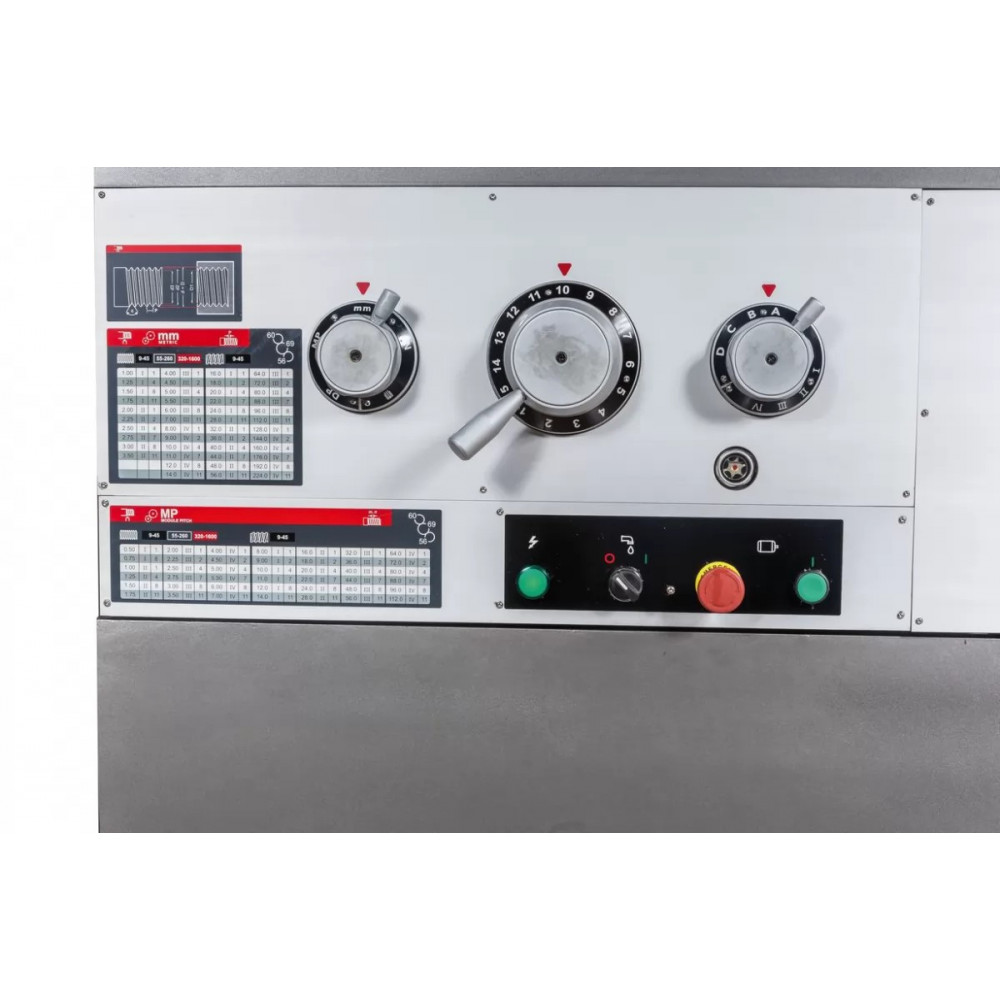

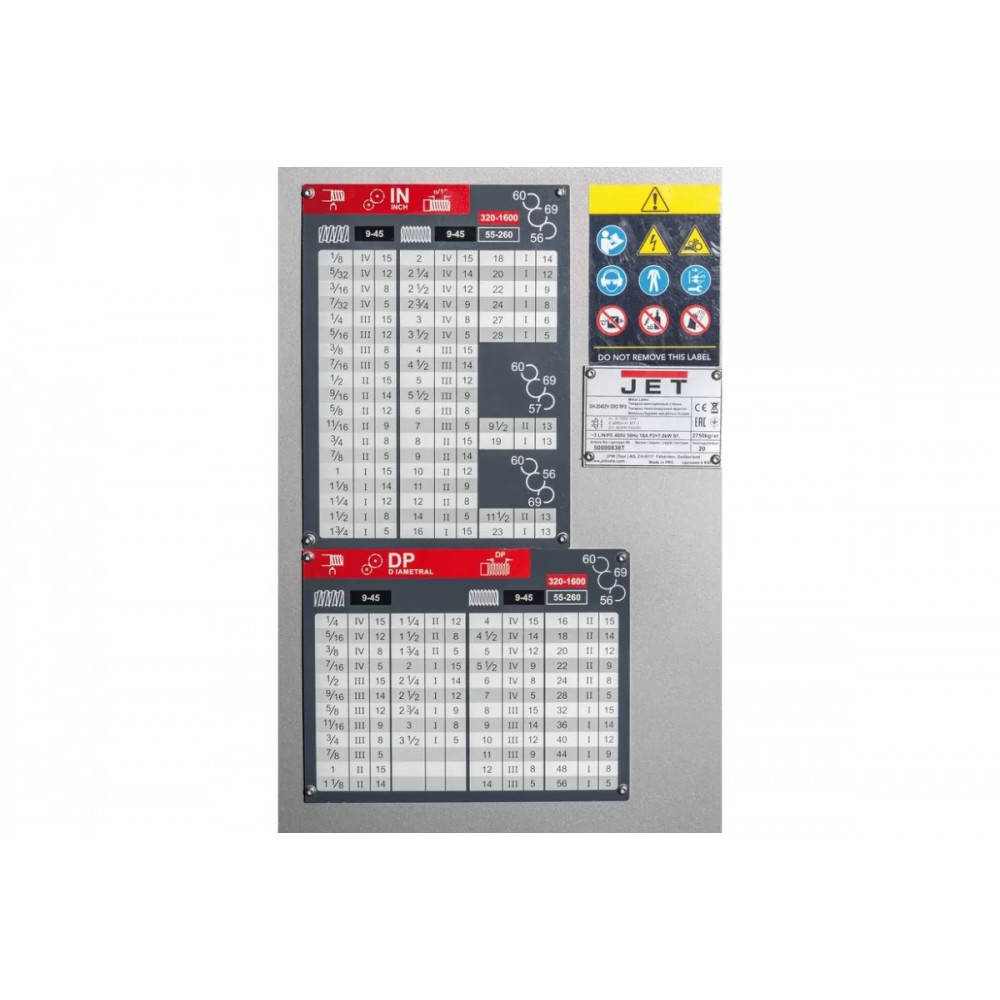

• Коробка подач позволяет нарезать резьбу без замены шестерен;

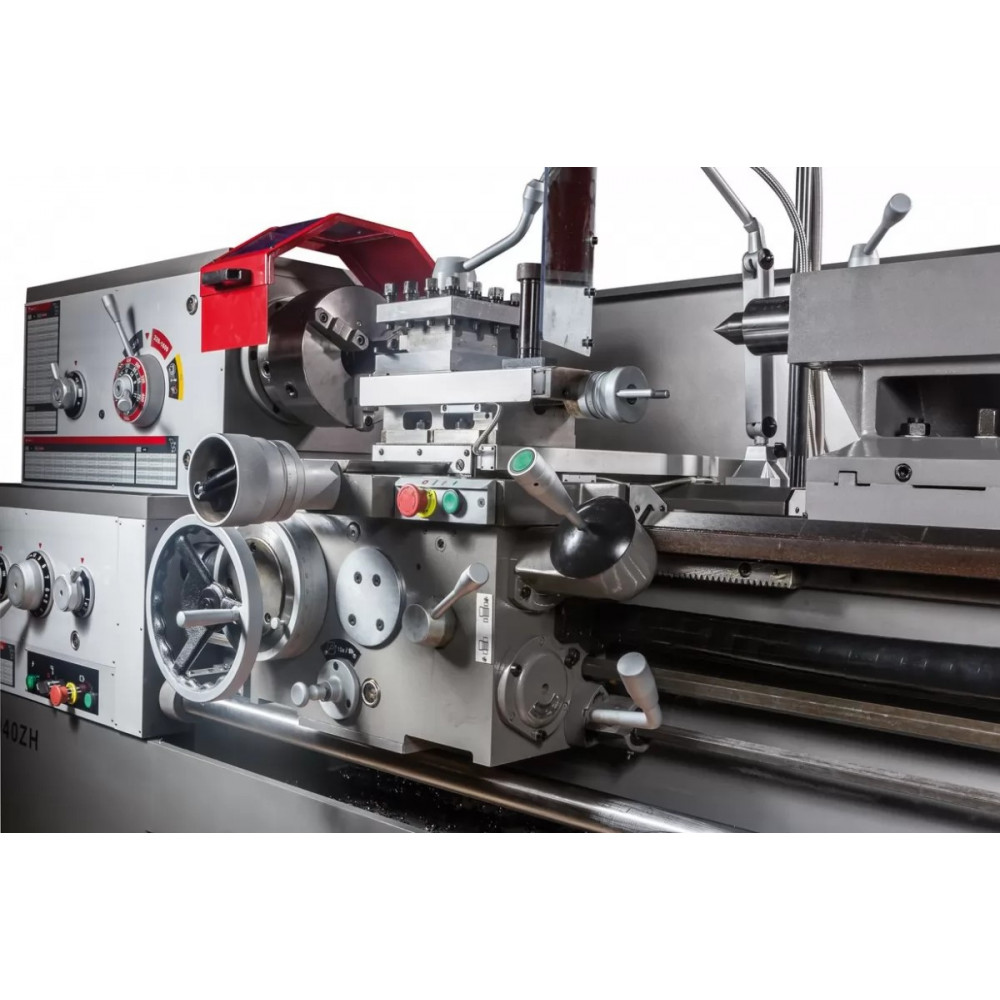

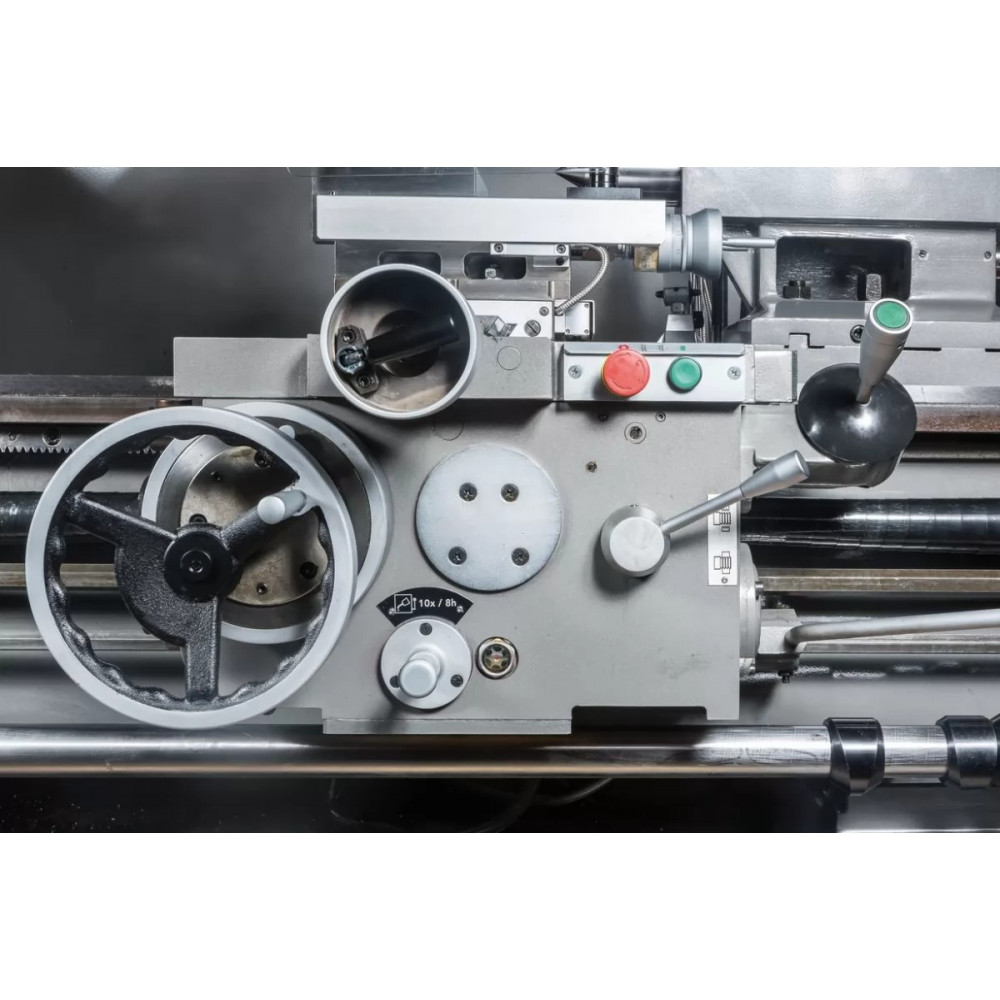

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения;
• Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»);
• Массивная станина станка из серого чугуна;
• Закаленные и отшлифованные направляющие станины;

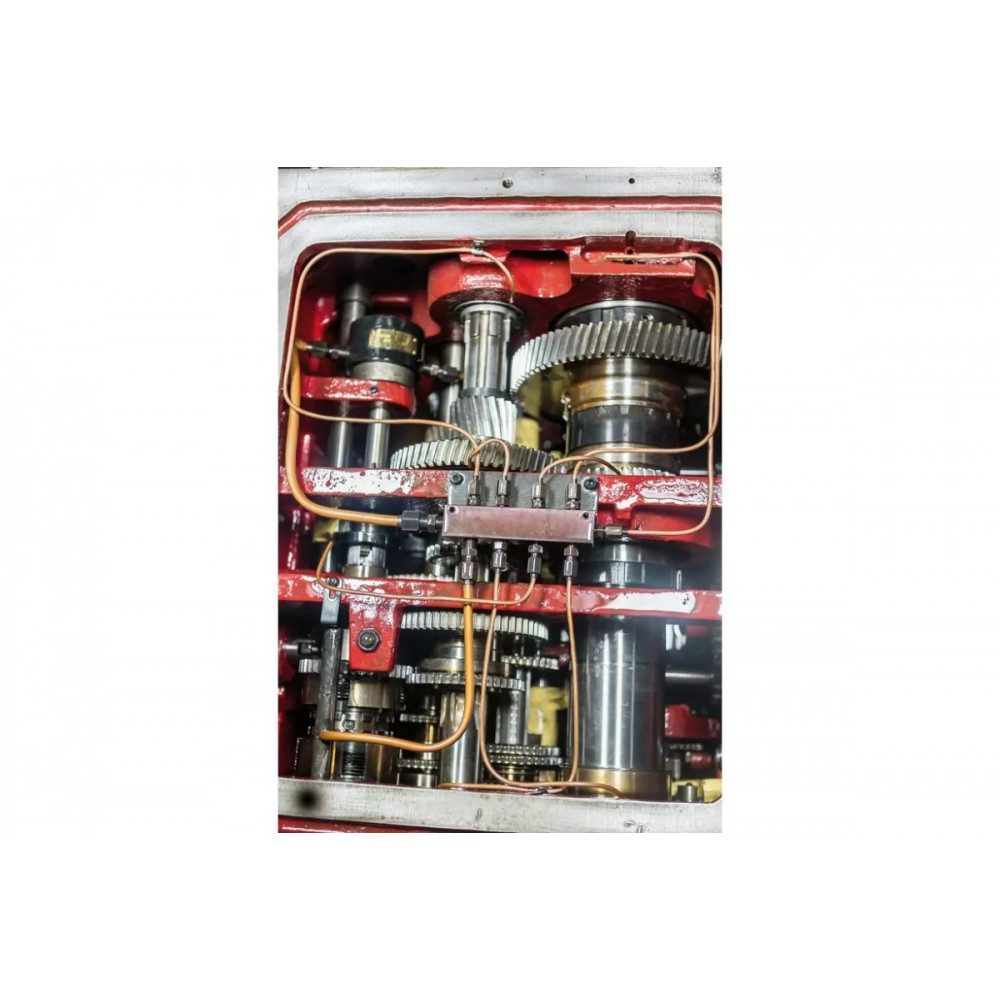

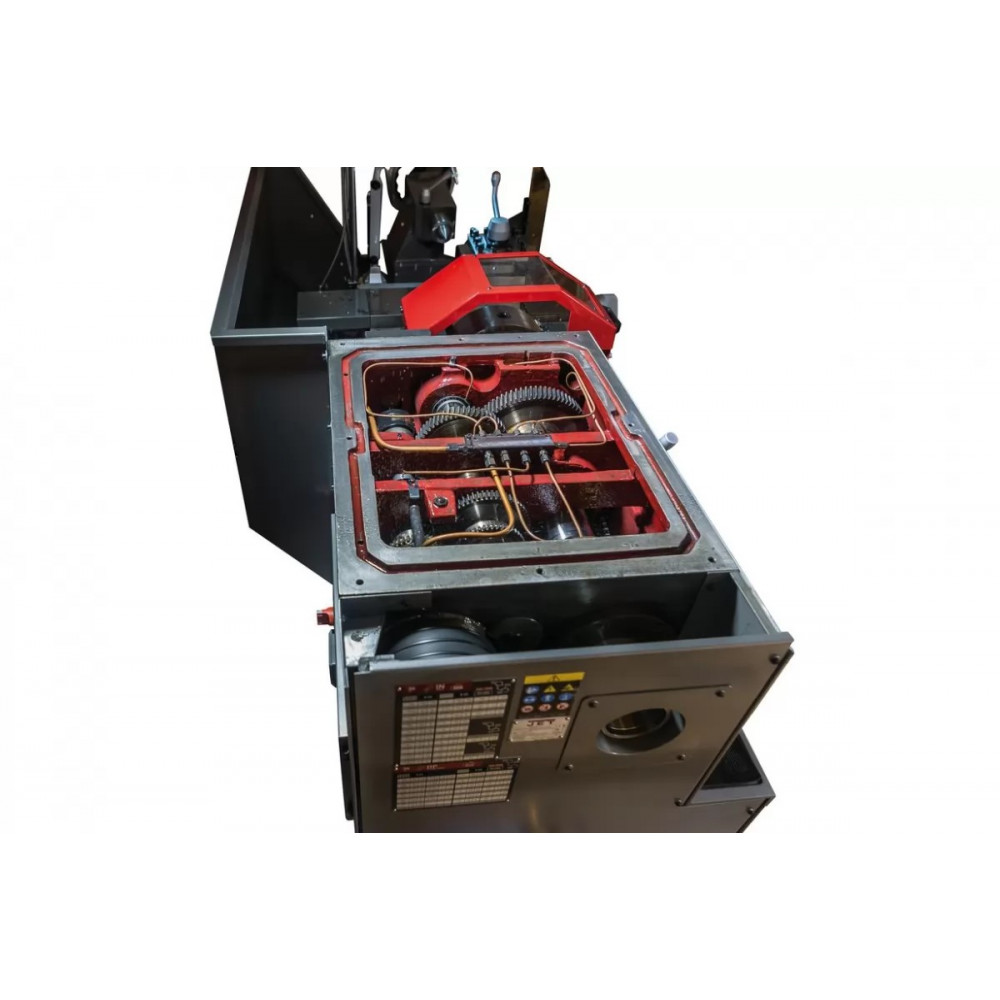

• Механизм привода шпинделя постоянно работает в масляной ванне;
• Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей;

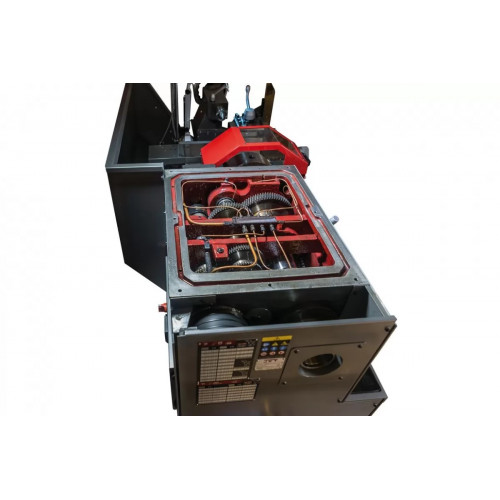

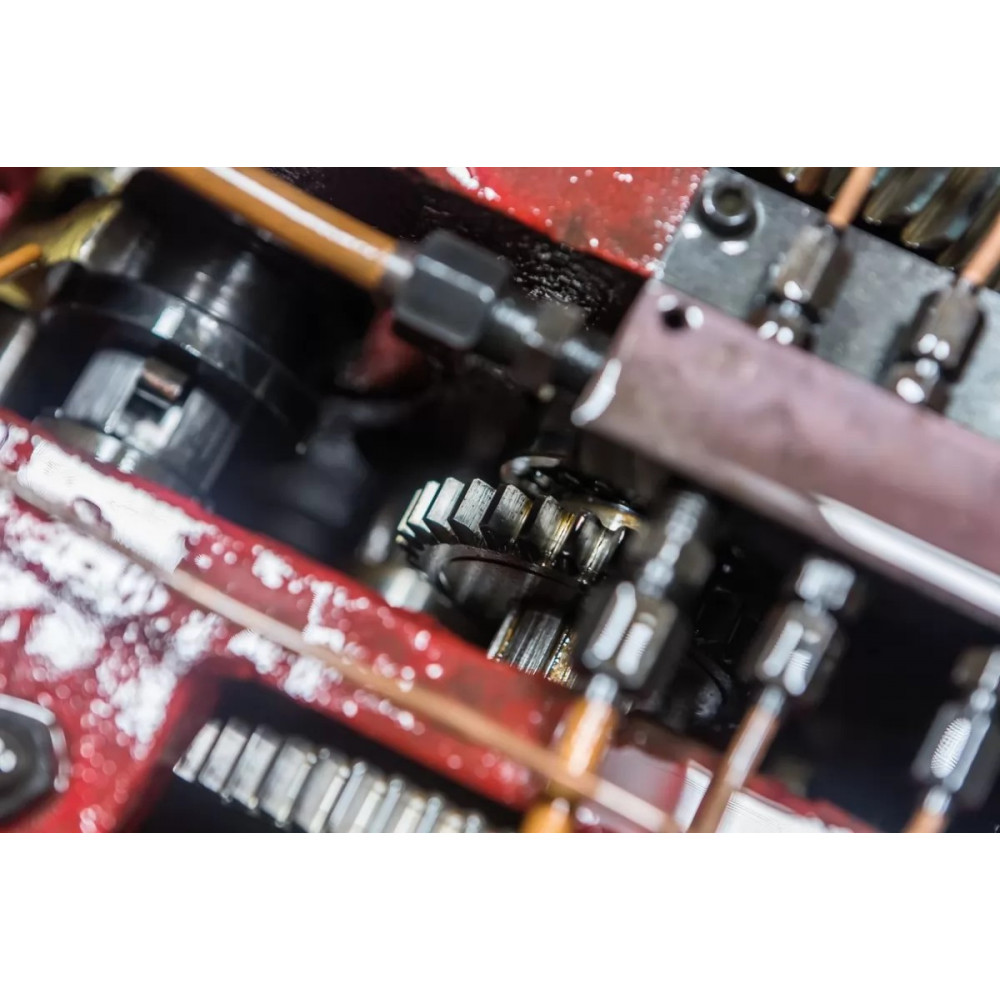

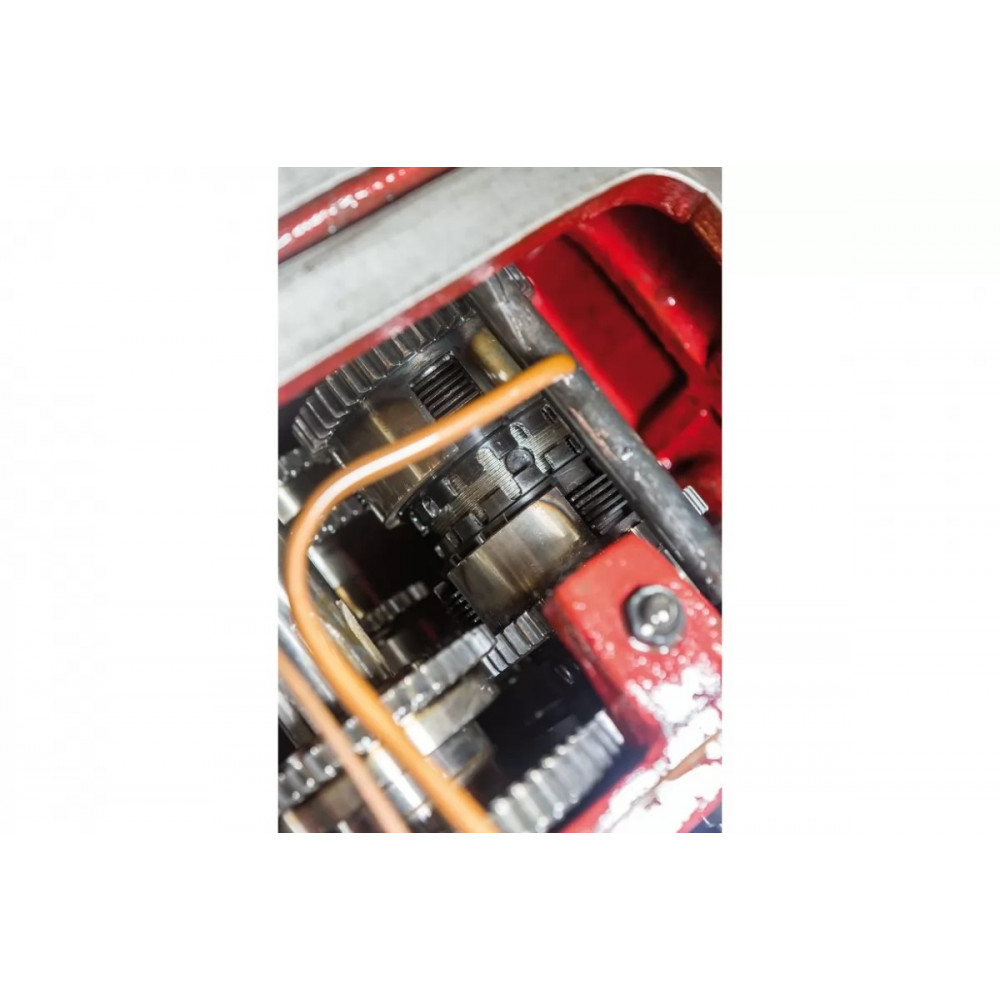

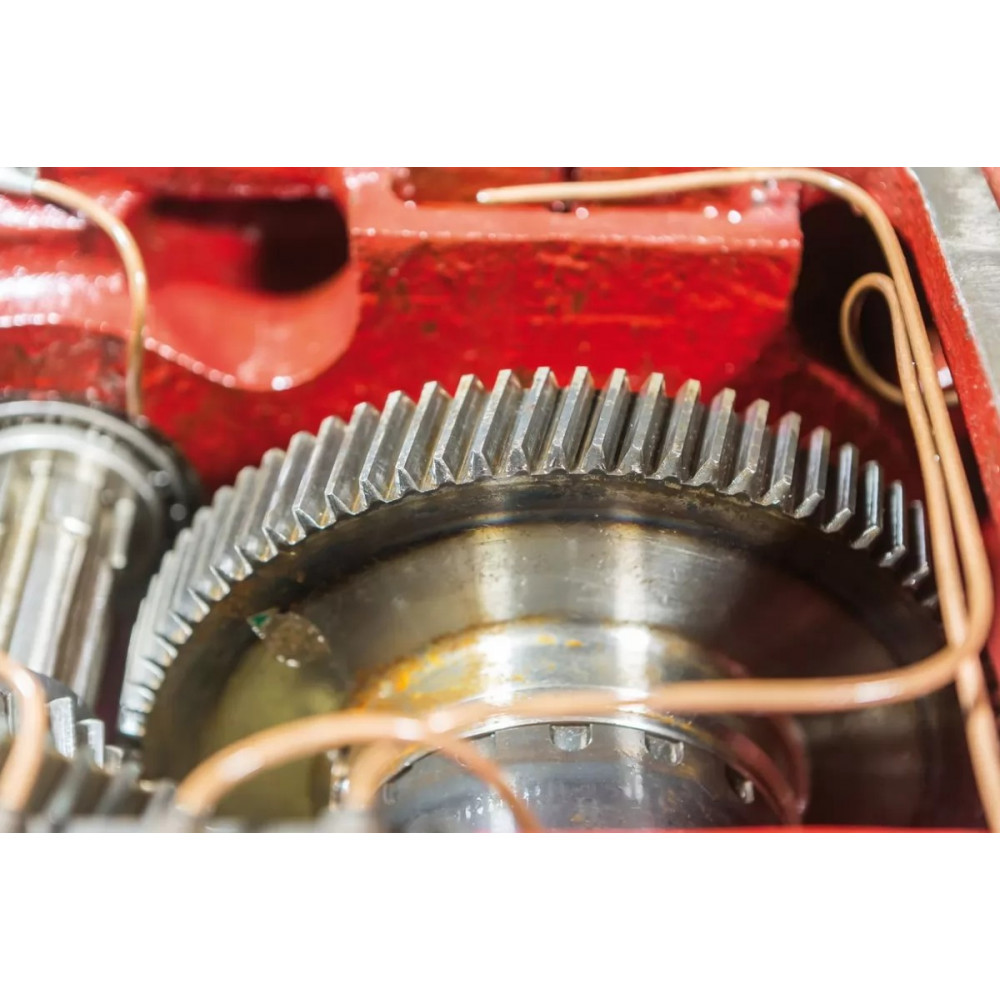

• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;
• Регулировка зазоров направляющих при помощи клиновых планок;
• Централизованная система подачи смазки продольного суппорта;

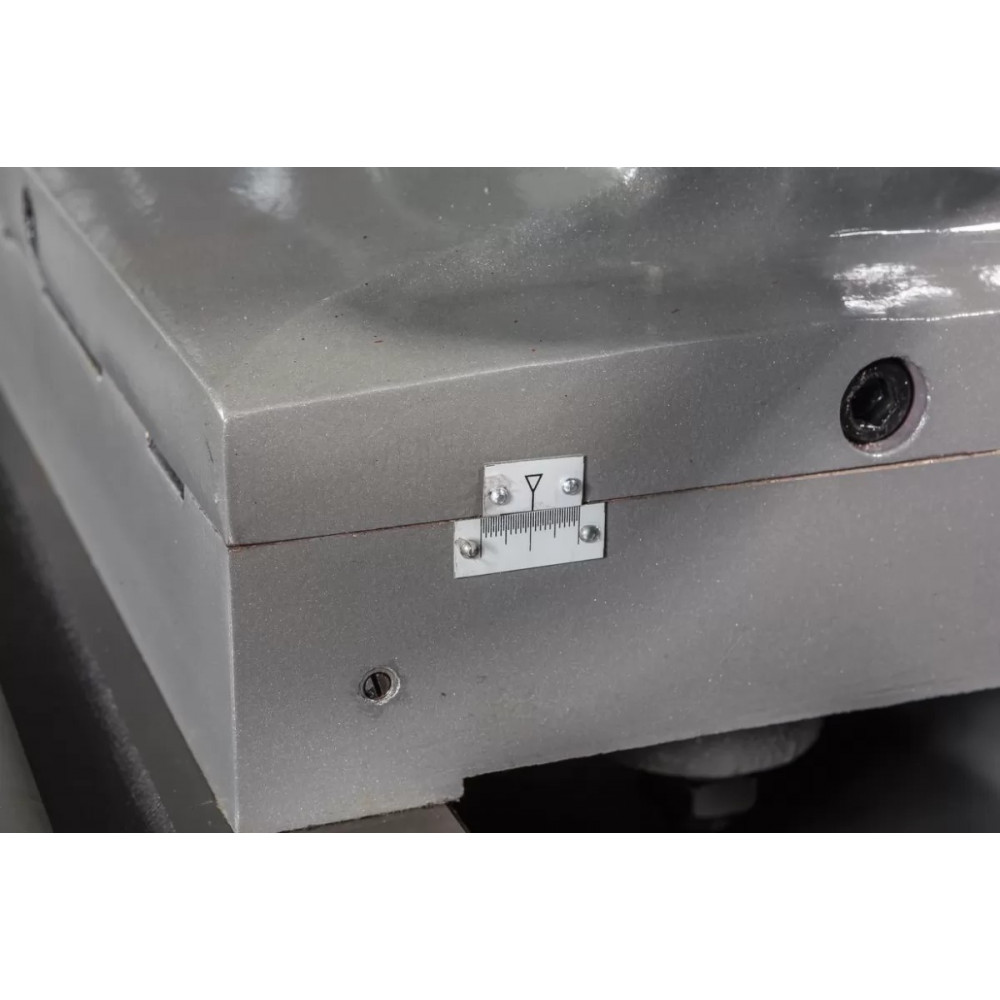

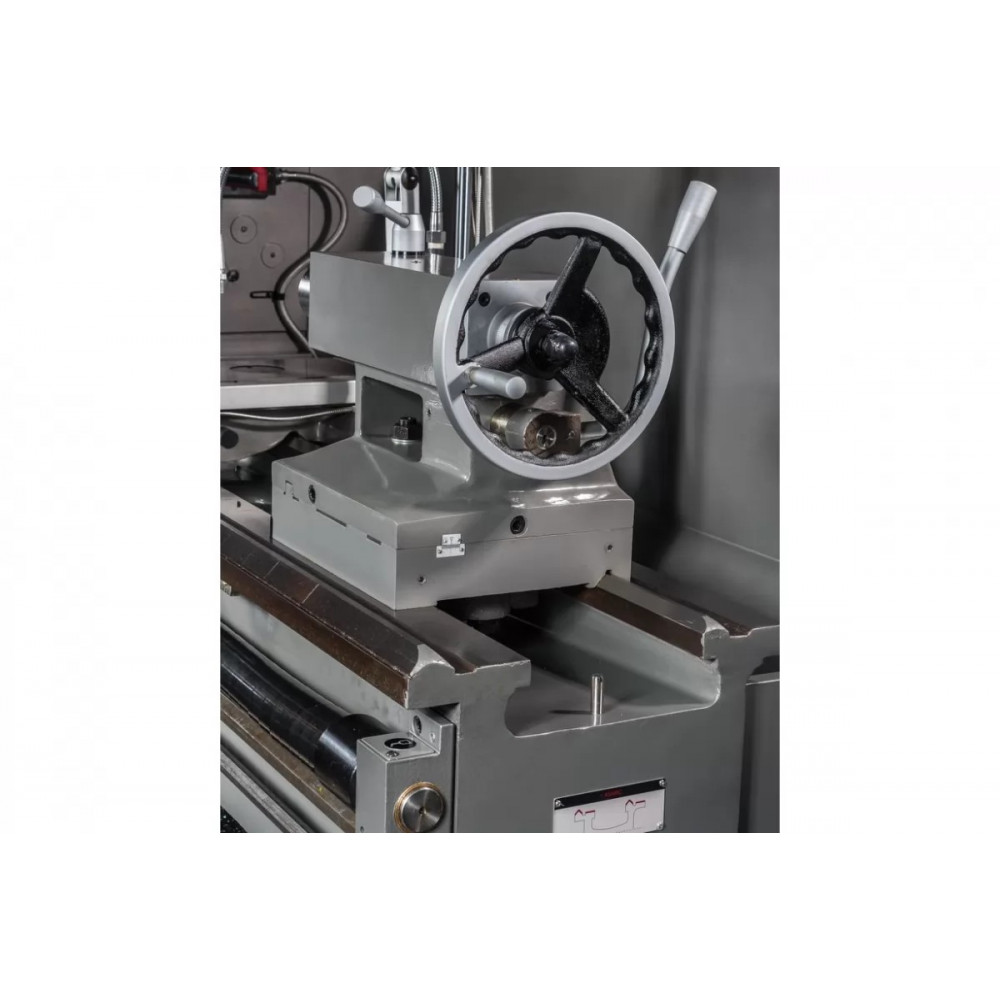

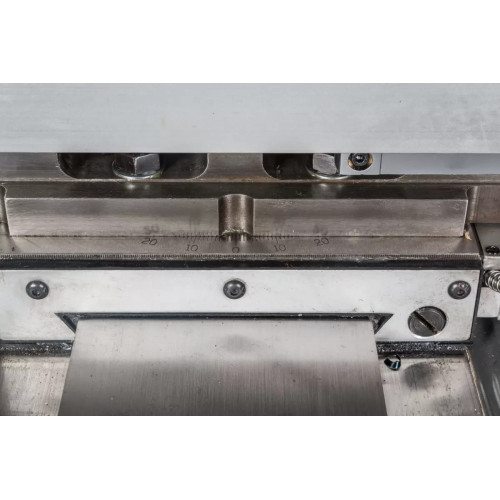

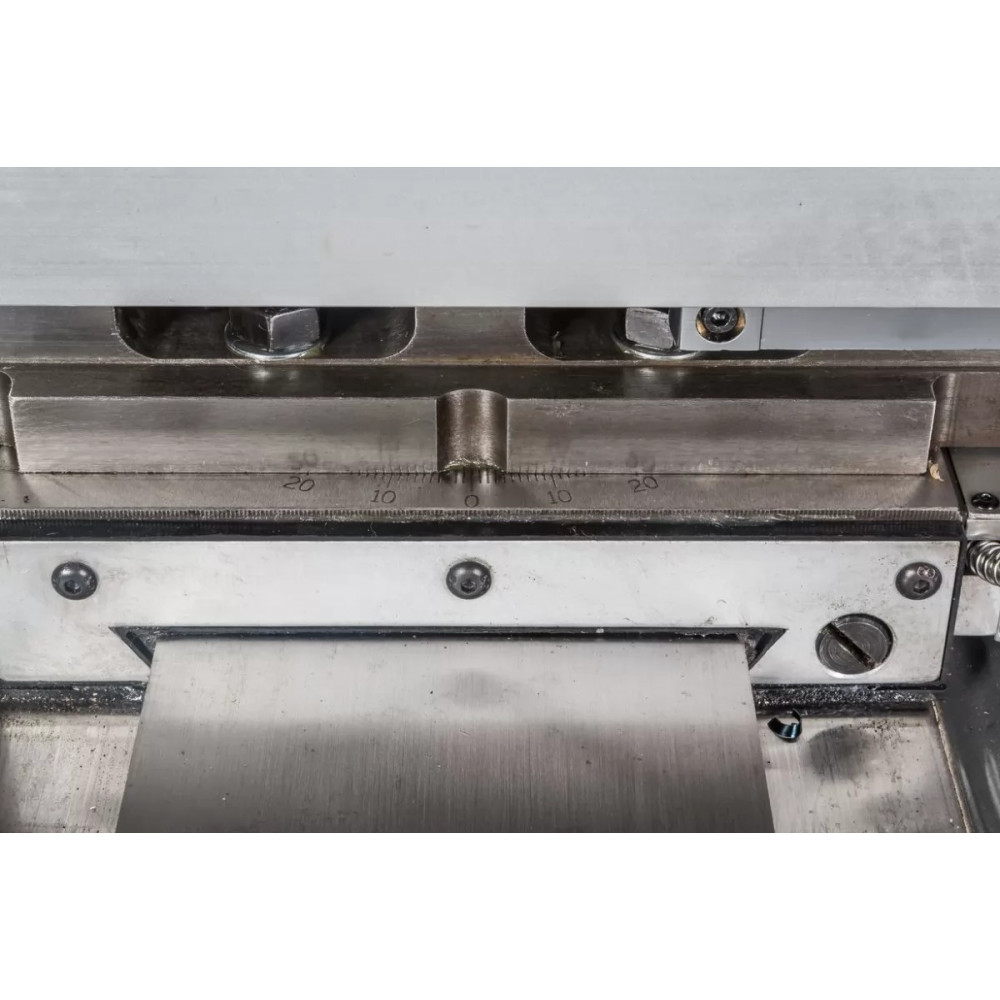

• Регулируемая в поперечном направлении задняя бабка для обточки конусов;

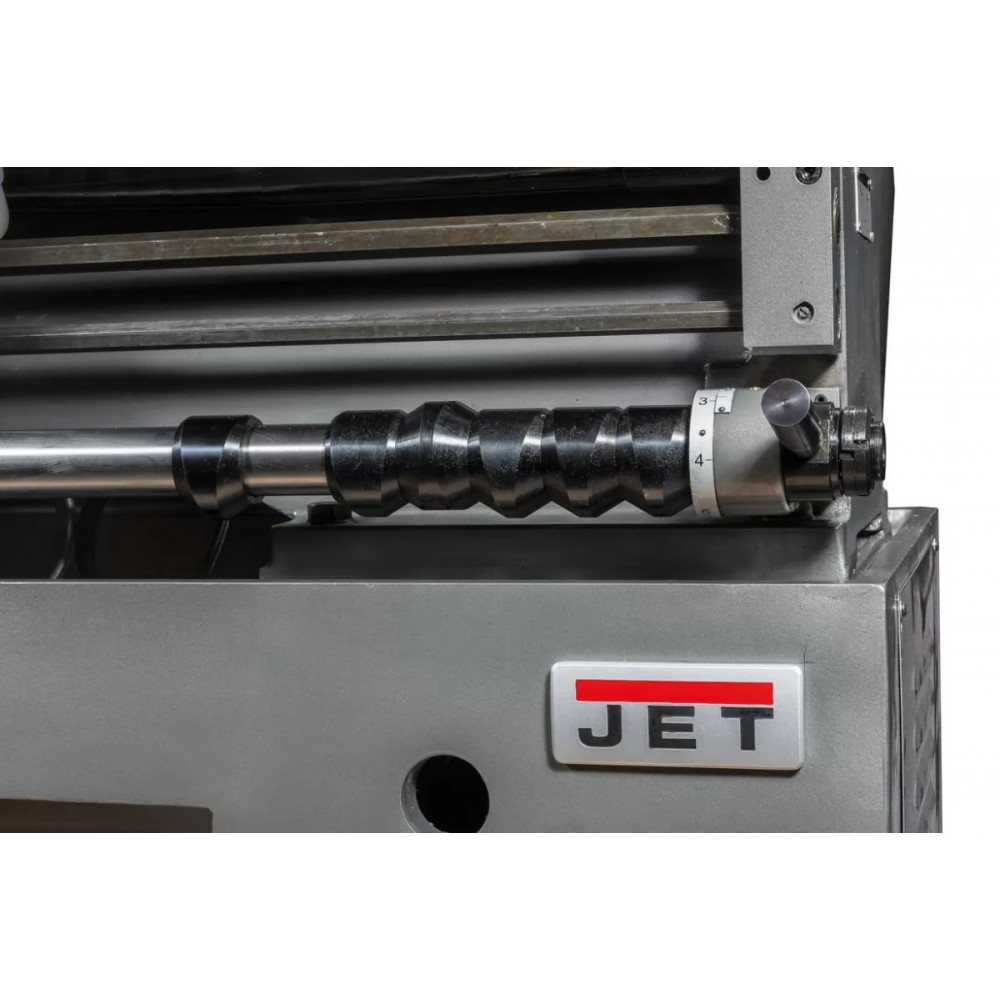

• Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций;
• Полноценный современный аналог 16К20, 16К25 и 16Д20;
• Гарантия 2 года.

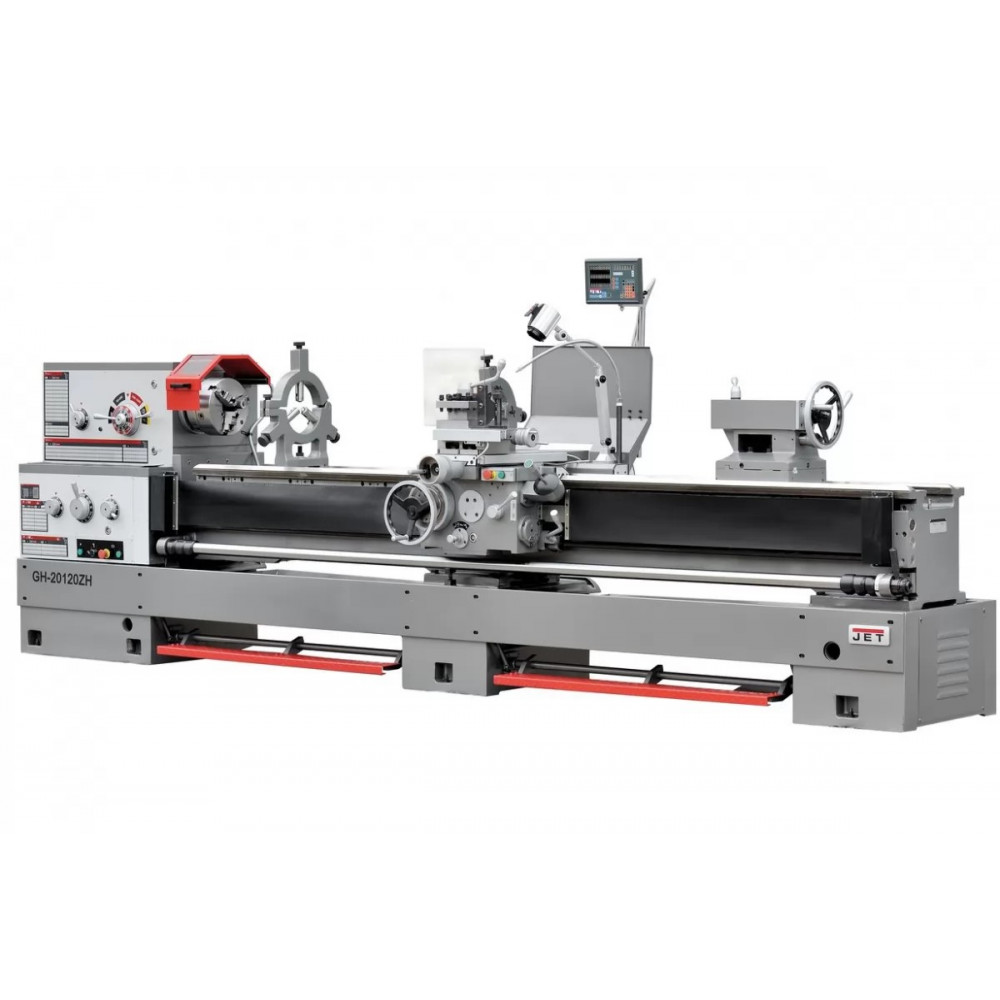

GH-20120 ZH DRO - старшая модель токарных станков JET в линейке GH-20XX. Ее главное отличие – максимально увеличенное расстояние между центрами в 3050 мм. Таким образом, станок будет востребован там, где необходимо обрабатывать особо крупные заготовки с повышенным качеством, скоростью и точностью. Остальные габаритные параметры обточки идентичны другим представителям серии GH-20XX: диаметр обточки над станиной – 500 мм, со снятым gap-мостиком 720 мм, диаметр обработки над суппортом 310 м. Станок поставляется в максимальной комлектации: за заявленую цену заказчик дополнительно получает систему подачи СОЖ, УЦИ, люнеты, планшайбу, 4-х кулачковый патрон, переходную втулку, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания и лампу освещения. Это позволяет сократить время на ввод станка в эксплуатацию и сэкономить на покупке комплектующих.

Станок оборудован мощным асинхронным электродвигателем на 380 В с системой плавного пуска, предусмотрено 24 скорости вращения шпинделя в диапазонах от 9 до 1600 об/мин. Коробка подач оборудована 80 предустановленными режимами продольной и поперечной подачи, что позволяет нарезать все типы резьб с высокой точностью и скоростью. Как и у всех моделей линейки частота биений на шпинделе GH-20120 ZH DRO не превышает 9 микрон. Станок устанавливается на массивную станину из серого чугуна, которая эффективно гасит вибрации и является хорошим теплоотводом.

КОМПЛЕКТАЦИЯ

• 3-х кулачковый патрон Ø 250 мм с прямыми/обратными кулачками;
• 4-х кулачковая планшайба Ø 320 мм;
• Планшайба Ø 400 мм;

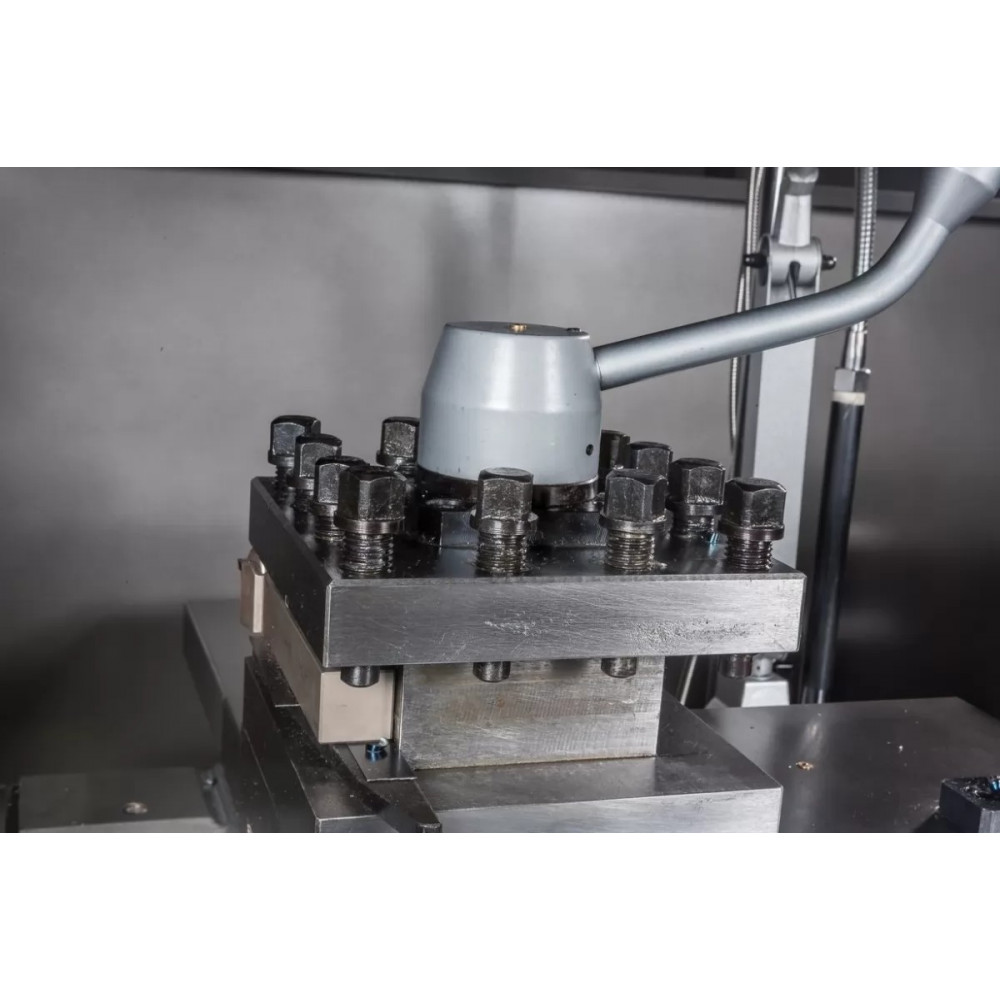

• 4-х позиционный резцедержатель с фиксатором;
• Упорный центр МК-5;
• Вращающийся упорный центр МК-5;
• Невращающийся упорный центр МК-5;
• Переходная втулка МК-7 / МК-5;
• Подвижный и неподвижный люнеты;
• Ускоренное перемещение продольного суппорта;
• Ускоренное перемещение поперечного суппорта;
• Поддон для сбора стружки;
• Задняя защитная стенка;

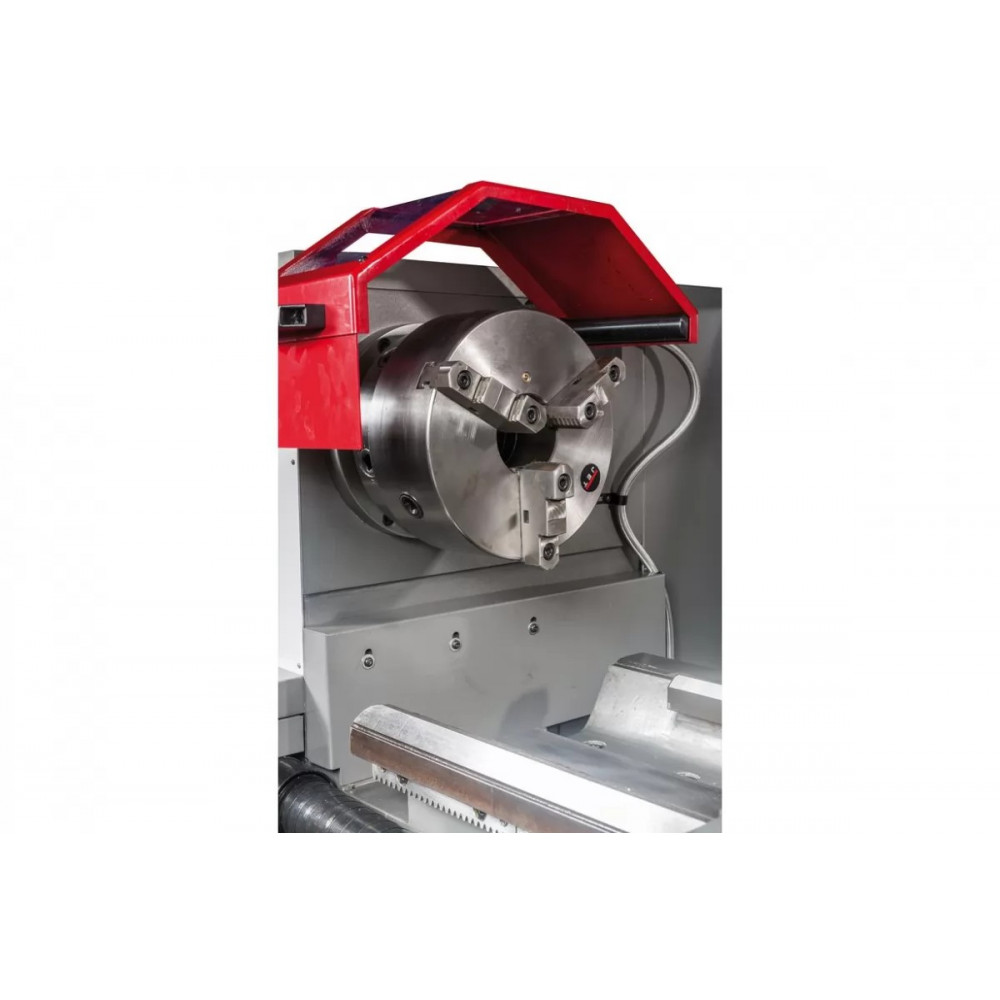

• Защитный экран патрона с концевым выключателем;
• Защита резцедержателя;
• Защита ходового винта;

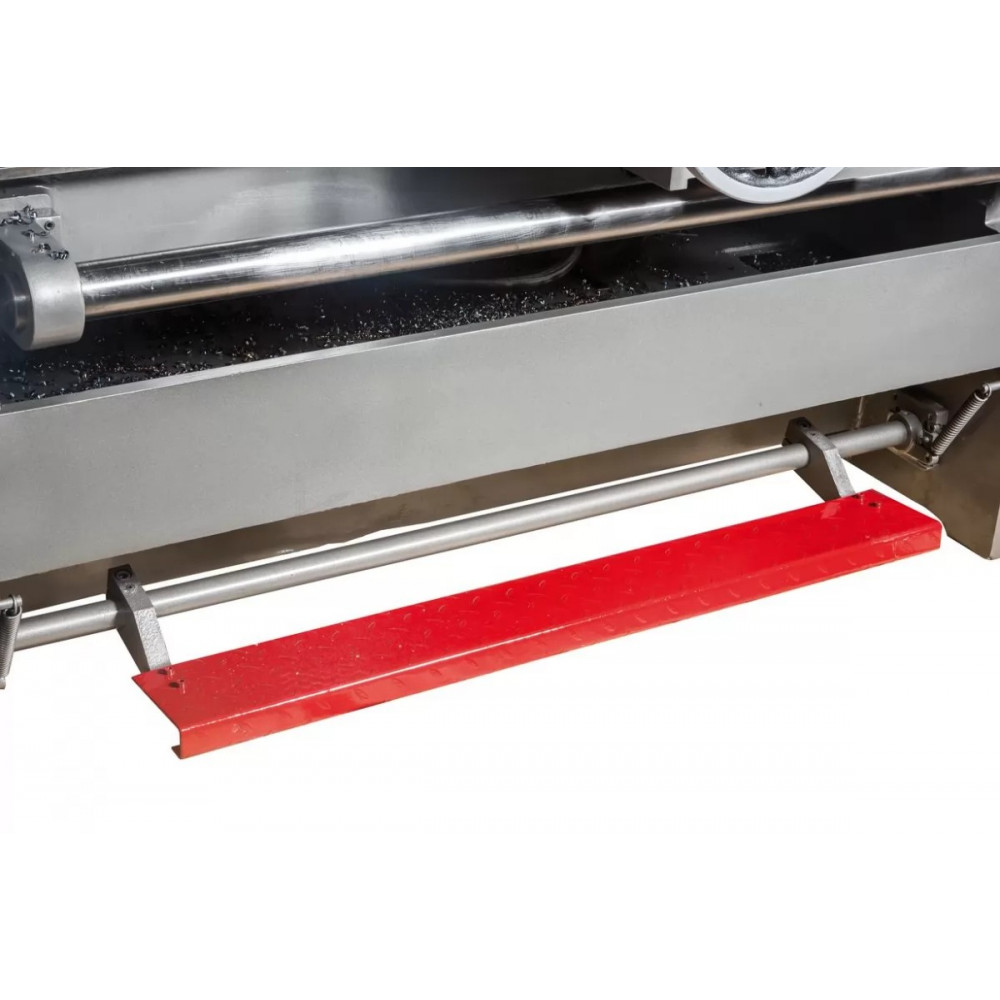

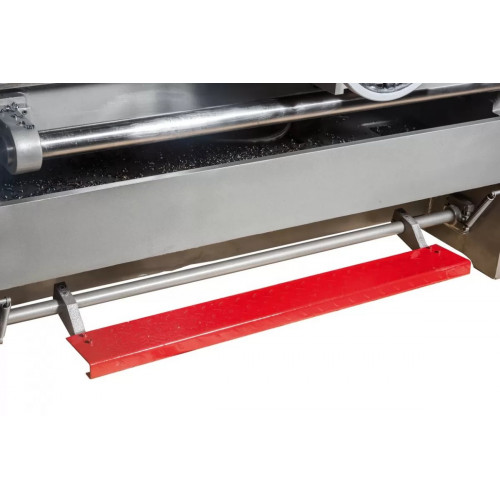

• Ножной тормоз шпинделя с концевым выключателем;

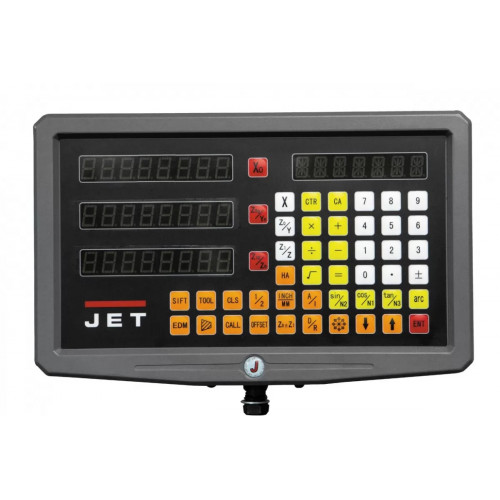

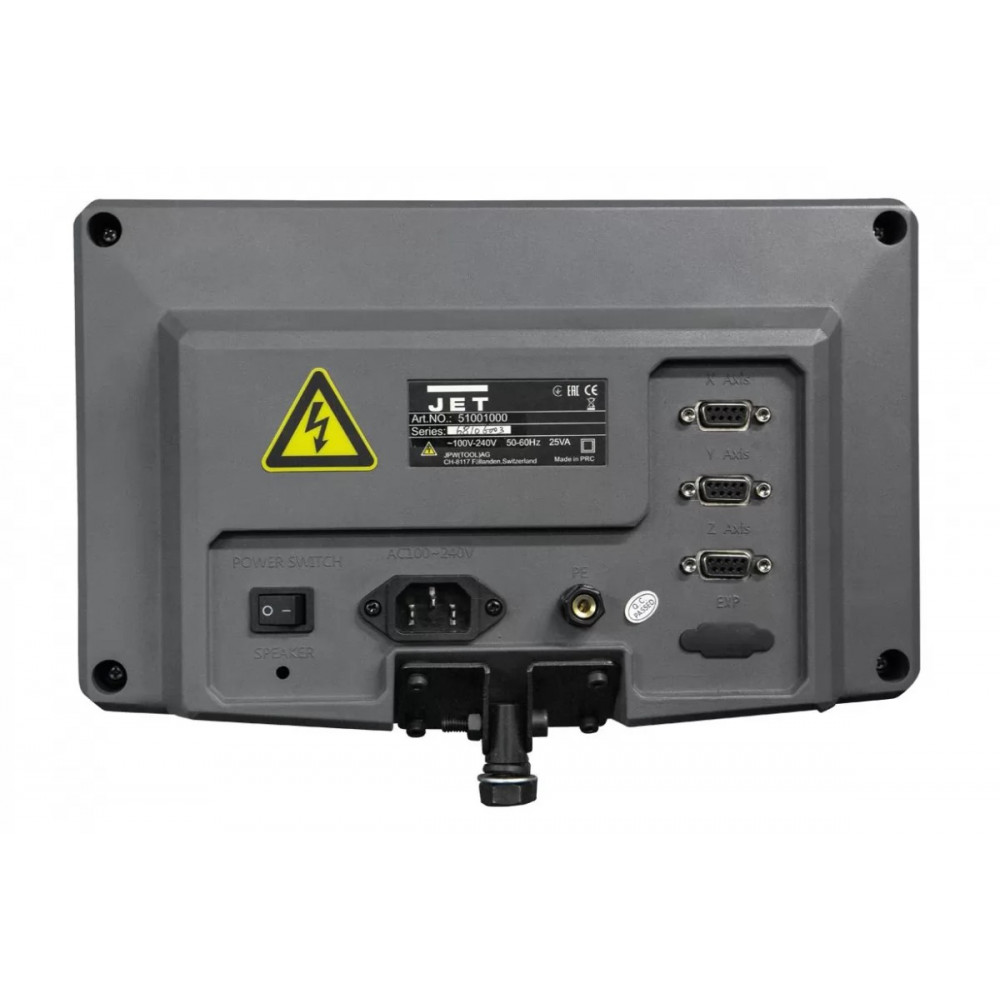

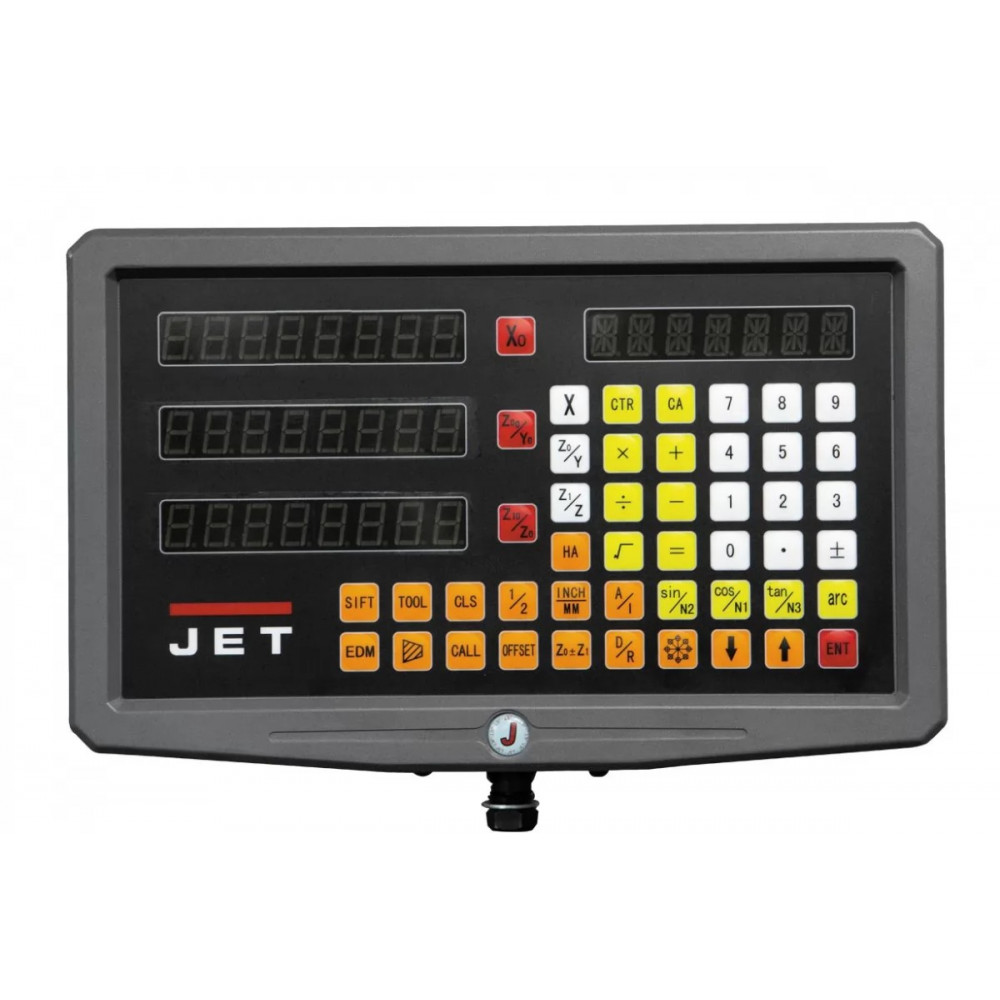

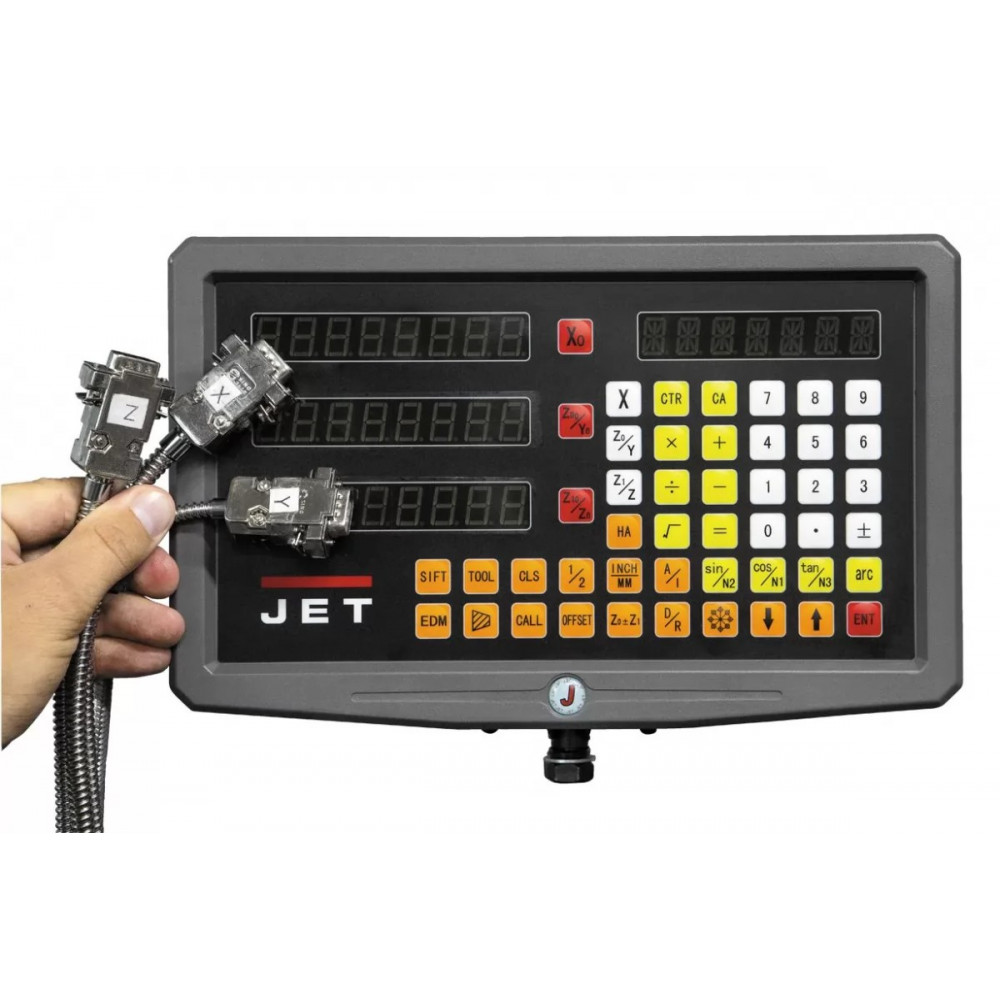

• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак;
• Система подвода СОЖ;
• Галогенная лампа местного освещения;
• Ключ для 3-х кулачкового патрона;
• Ключ резцедержателя;
• Вал управления с регулируемыми кулачками (отключение продольной подачи);
• Ящик с инструментом;
• Руководство по эксплуатации;
• Комплект виброопор.
