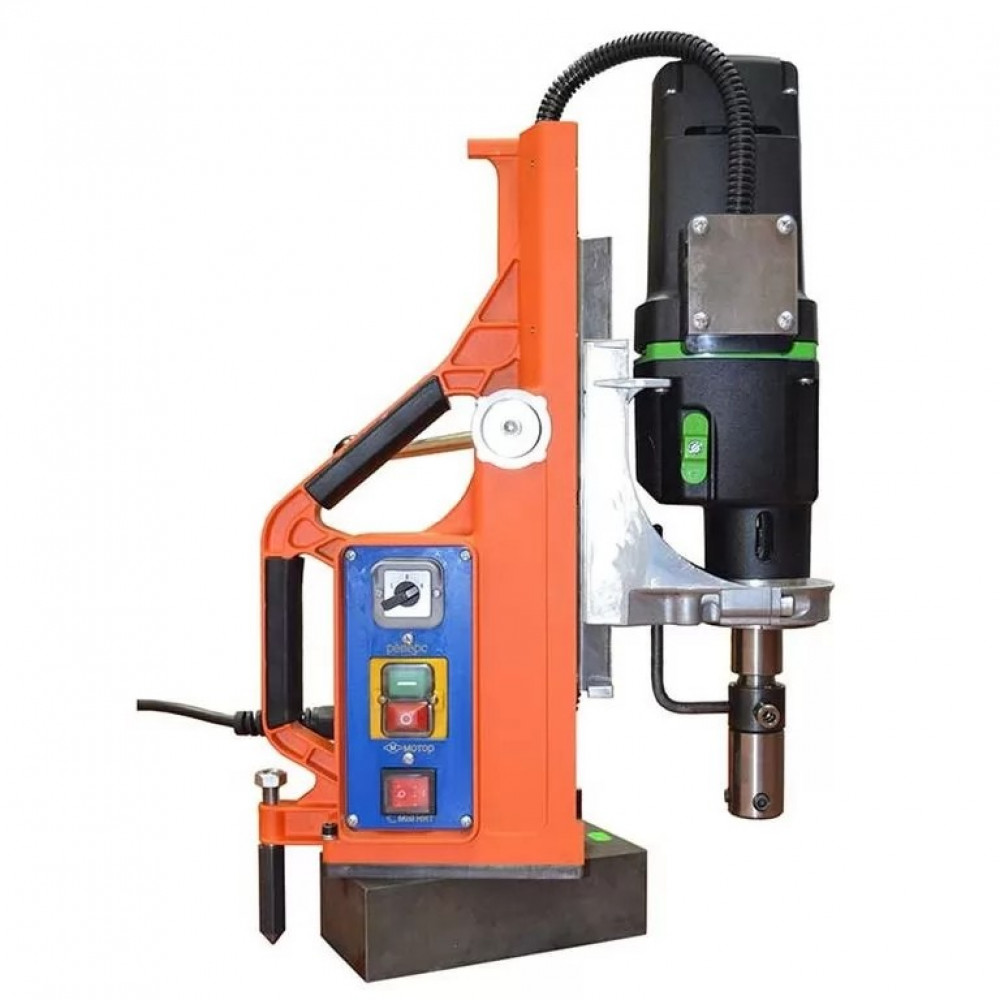

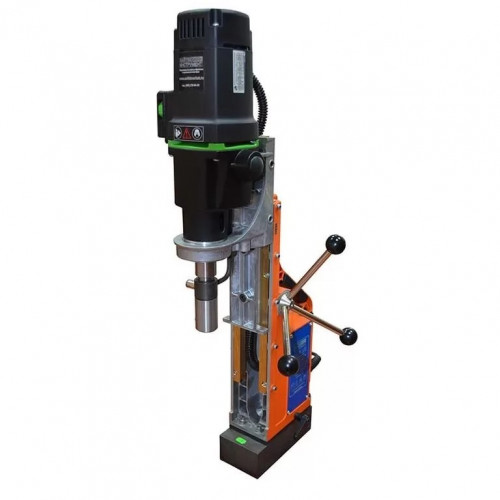

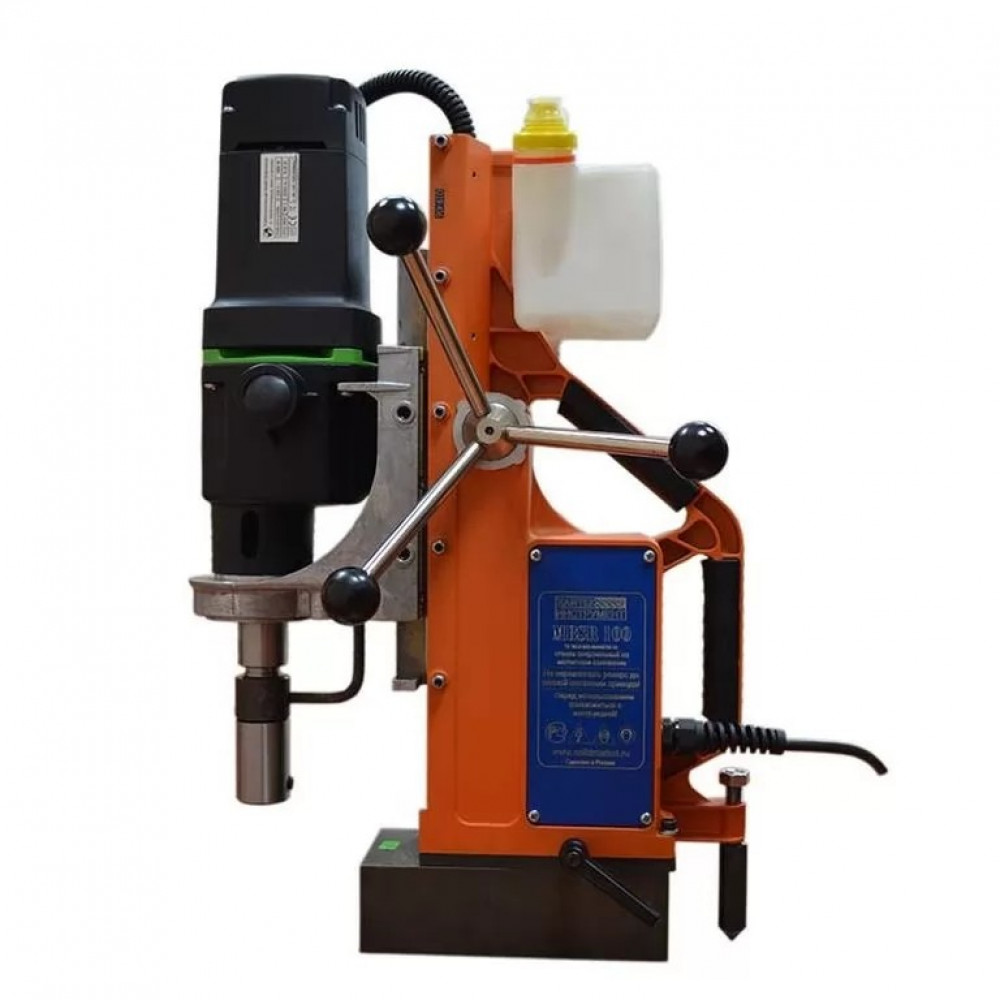

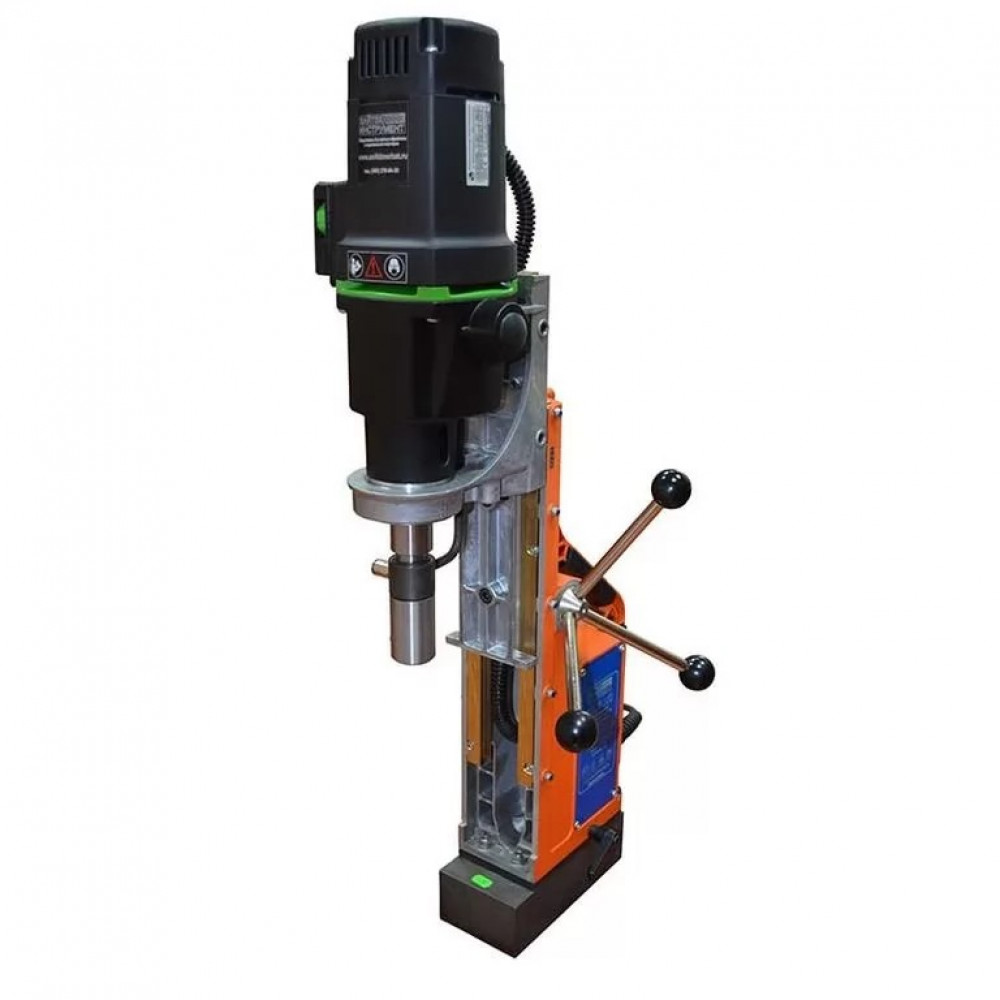

Магнитный сверлильный станок MBSR-100

Предназначен для промышленного использования, сверления большого количества отверстий диаметром до 100 мм и нарезания сквозных или глухих резьб до М30. Конструкция станка рассчитана на использование спиральных сверл диаметром до 32 мм. Нарезка глухой резьбы происходит без использования специальных резьбонарезных патронов.

Подвижное основание электромагнита. Это сверлильно-резьбонарезной станок с подвижным магнитным основанием, то есть при активированном электромагните оператор может разомкнуть жесткую связь корпуса станка с электромагнитом и настроить положение оси сверления, а затем снова зафиксировать станок поворотом специальной рукоятки. Эта функция особенно полезна при сверлении вертикальных конструкций, так как прицеливание "на весу" довольно сложный процесс. Зарубежные производители называют такой функционал - "магнитное основание с юстировкой".

Переключение вращения против часовой стрелки. Для нарезания резьбы необходимо, чтобы инструмент мог вращаться не только по часовой стрелке, но и против. В панель управления сверлильно-резьбонарезноо станка MBSR-100 встроен переключатель направления вращения. Для предотвращения переключения "на ходу", что может в других станках вызвать поломку двигателя, переключатель снабжен функцией прекращения подачи питания на сверлильный привод.

Плавная регулировка частоты вращения. Верный выбор режимов работы очень важен для металлорежущего инструмента. Помимо механически переключаемых скоростей, а таких у данного станка две, частота вращения регулируется с помощью электронного блока. Для достижения максимальной производительности, электроника машины отслеживает частоту вращения вала ротора и, при ее снижении, автоматически повышает мощность. Это позволяет без потери крутящего момента нарезать резьбы на очень низких, до 60 об/мин, частотах вращения.

Электронная регулировка вращающего момента. Эта функция мгновенно отключает мотор при достижении определенной величины усилия, которое устанавливается специальной ручкой на корпусе двигателя. Внедрение такой функциональности позволяет обходиться без компенсационных патронов, защищающих метчик от поломки. В станке MBSR-100 это происходит за счет электроники.

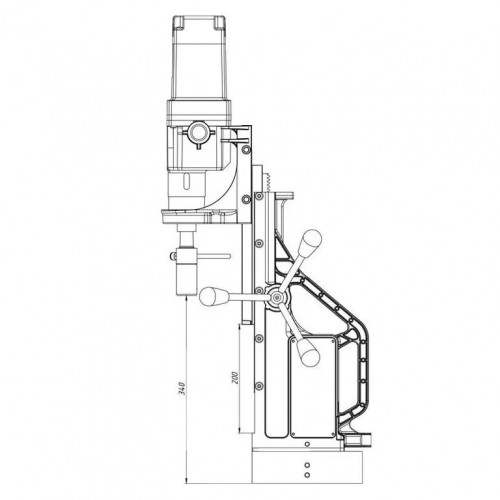

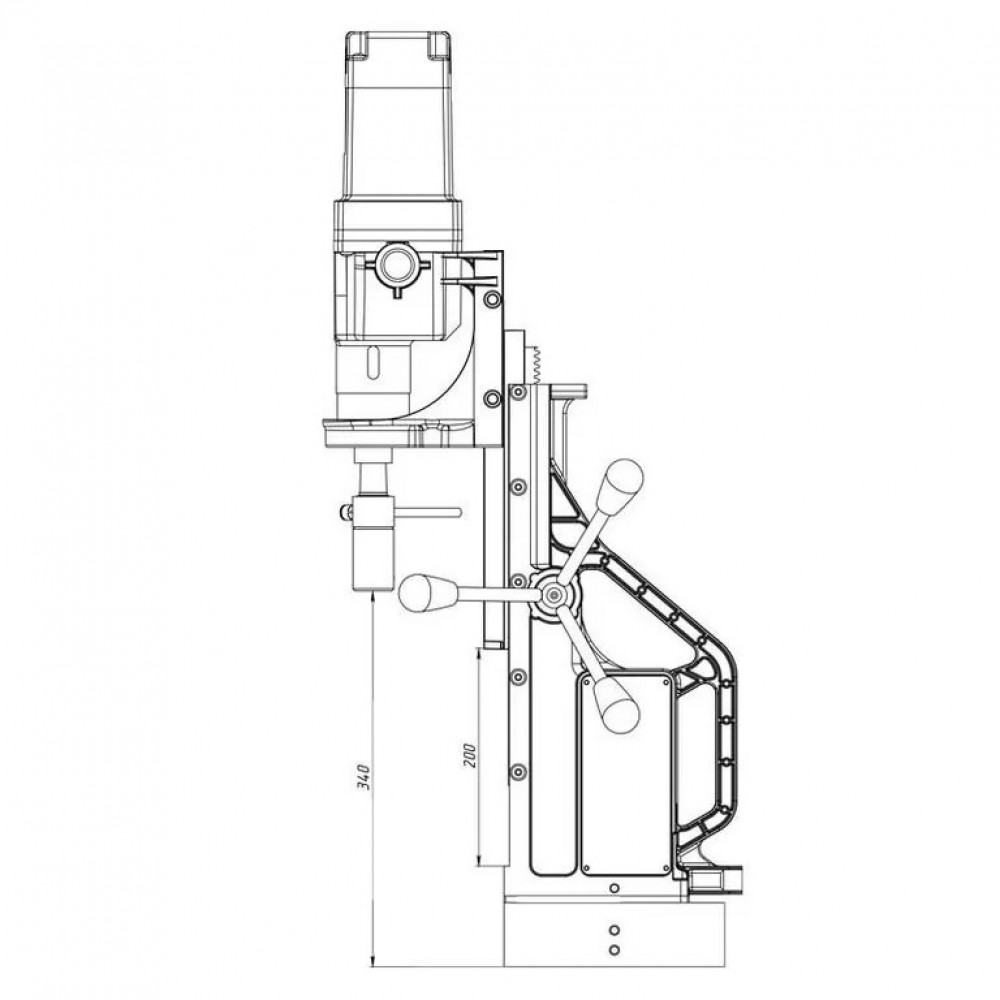

Двойные направляющие сверлильной головки. В обычных магнитных станках применяются одинарные направляющие, передающие усилие от рукояток подачи на сверлильный привод. В наиболее совершенных моделях используются двойные направляющие, которые позволяют отрегулировать начальную высоту сверлильной головки. Это особенно важно при работе с инструментом разной длины, при использовании переходников и удлинителей. На магнитном станке MBSR-100 двойные направляющие дают возможность опустить привод на 40 мм ниже плоскости опорной поверхности основания и поднять на 350 мм выше неё.

Совокупность перечисленных качеств дает возможность использовать станок MBSR-100 в качестве сверлильно-резьбонарезного станка на магнитном основании. Современные технологии ставят его в один ряд с наиболее продвинутыми моделями ведущих зарубежных производителей. А некоторые решения значительно опережают их.

Особенности станка MBSR-100:

• подвижное основание, не имеет мировых аналогов по надежности и удобству применения, оно позволяет отрегулировать положение закрепленного станка в секторе 60 градусов и смещение его вдоль магнита на 15 мм;
• электромагнит, с большой прижимной силой и специальной водо и маслостойкой пропиткой катушек, устойчивой к воздействию СОЖ;
• немецкий электродвигатель Eibenstock, мощностью 1800 Вт, с двухкамерной системой смазки редуктора и механическим переключением скоростей;
• плавный пуск, электронная бесступенчатая регулировка скорости вращения, тахогенератор, защита от перегрузки;
• правое и левое вращение вала с защитой от встречного включения;
• нарезание глухой резьбы возможно без специальных резьбонарезных патронов – встроенный ограничитель крутящего момента останавливает вал электропривода при достижении установленной величины;
• высокая точность сверления - максимальное радиальное биение в пределах 0,08 мм;
• установка рукояток подачи справа или слева от корпуса станка;
• мягкие накладки на ручках для переноски;
• задний упор для увеличения прижимной силы при работе;
• двойные направляющие для установки исходной позиции инструмента и расширения общего хода подачи.

Дополнительные возможности

• Установка адаптера для врезки в трубы диаметром от 650 мм (адаптер АКСТ3).

Стандартная комплектация:

• магнитный сверлильный станок;
• держатель корончатого сверла с хвостовиком Weldon 19 и внутренним подводом СОЖ;
• ключи для смены инструмента и регулировки;
• клин для снятия конуса Морзе;
• бачок для СОЖ с трубкой;
• страховочный ремень с замком4
• клин для снятия оснастки;
• рукоятки подачи;
• ящик.
