| -- ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА -- | -- МОЩНОСТЬ -- | -- ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА -- |
| -- ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА -- | -- ШПИНДЕЛЬ -- | Автоматическая подача за проход0,005-0,05 мм |
| Автоматическое поперечное перемещение0,1 - 8 | вручную590 | Высота2150 мм |

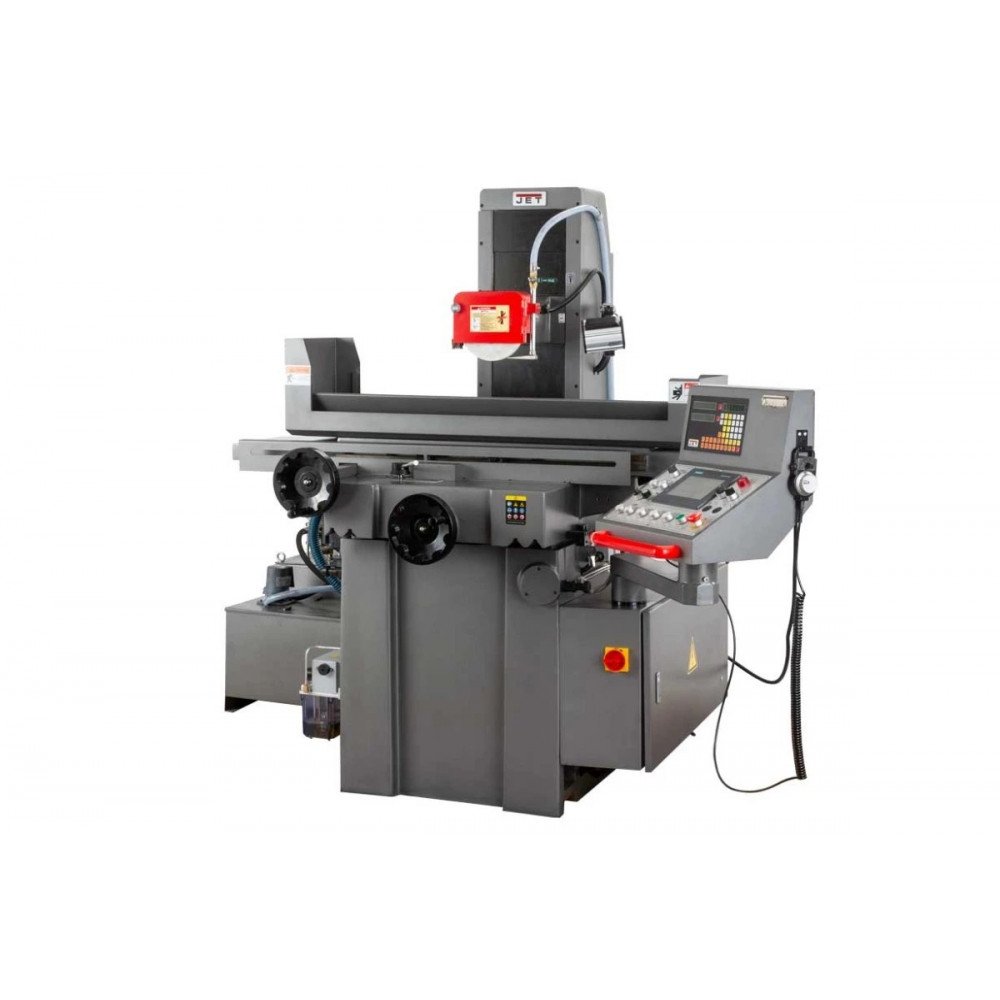

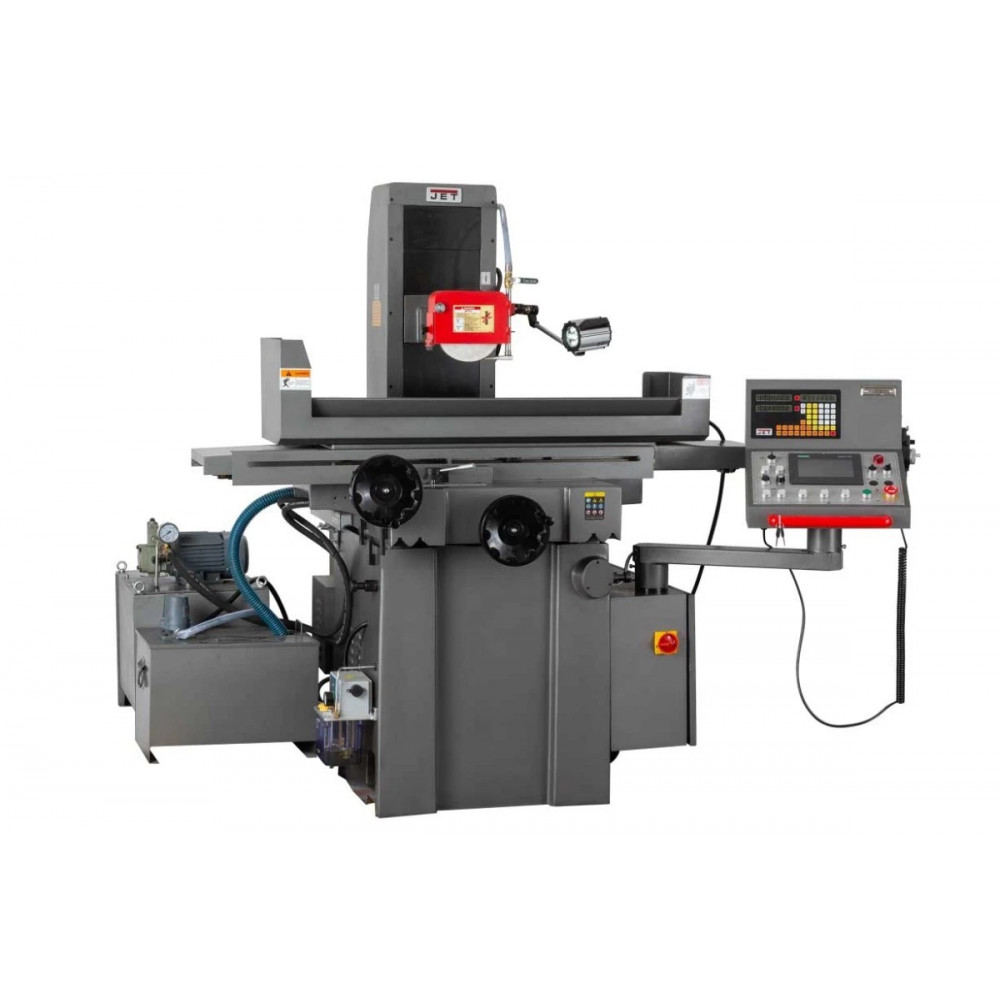

JPSG-1020FR - автоматический плоскошлифовальный станок производства компании JET - это прецизионное оборудование повышенного класса точности, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, ремонтно-механических участках и инструментальных цехах.

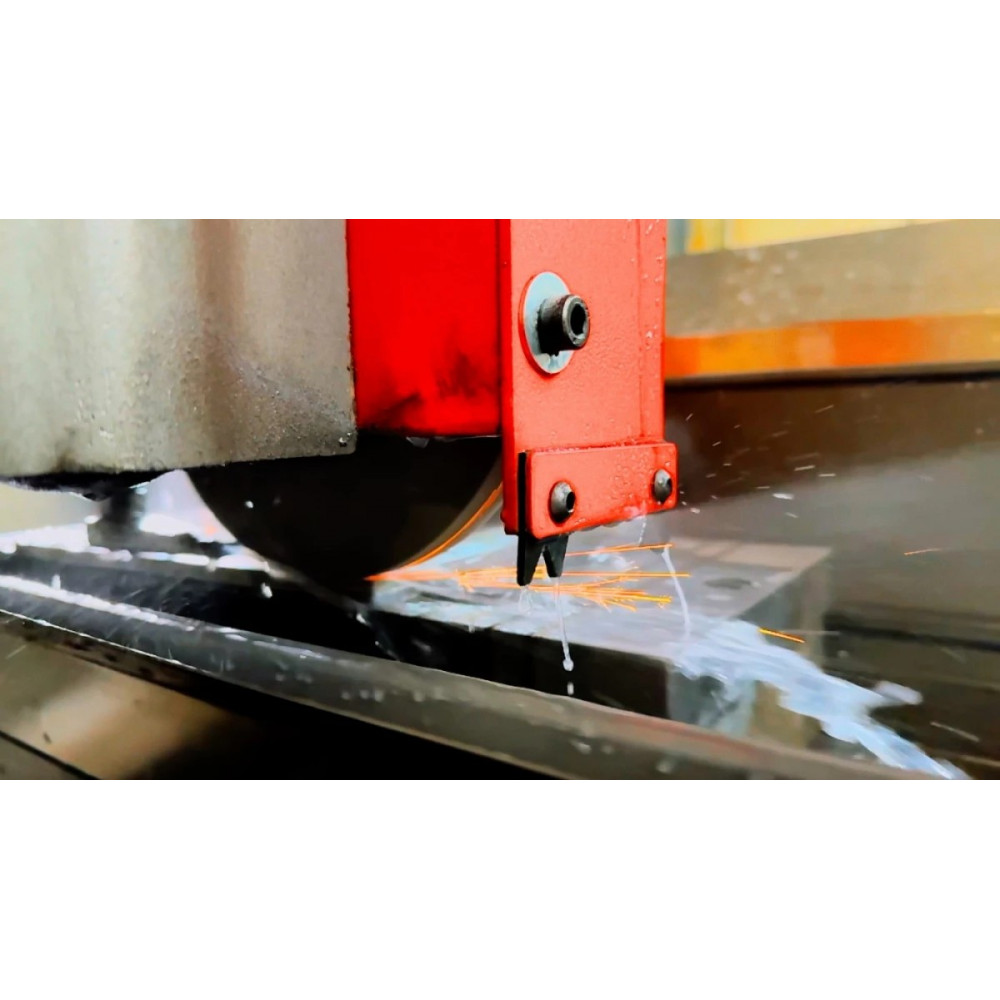

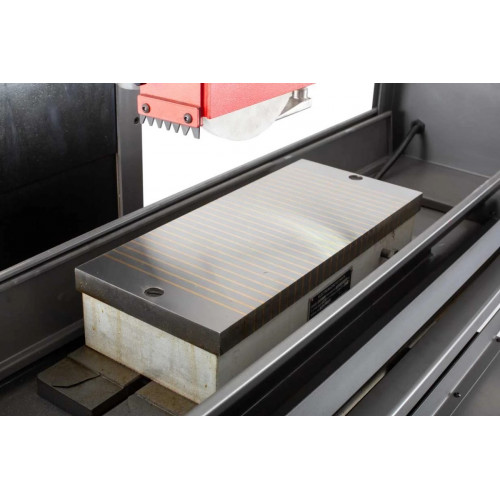

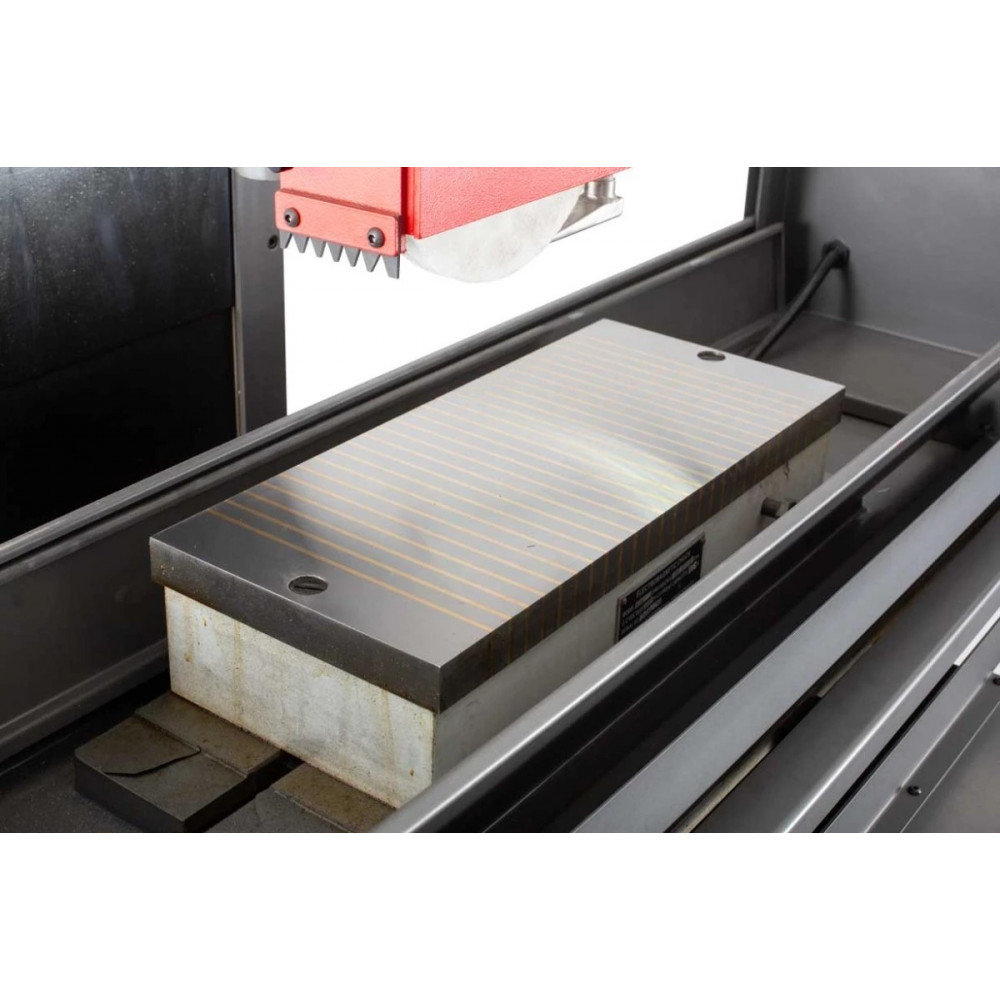

Станок применяется в мастерских для обработки заготовок среднего и малого размеров и используется для шлифования поверхности с помощью периферии круга. Получаемая отшлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранной зернистости шлифовального круга. Заготовка размещается на магнитной плите, либо закрепляется непосредственно на рабочем столе или с использованием других специальных приспособлений. Оборудование используется для шлифования стали, чугуна и цветных металлов.
Плоскошлифовальный станок позволяет обрабатывать поверхность заготовок размером до 500х200х350 мм. Плавное перемещение рабочего стола (продольное) осуществляется со скоростью от 7 до 25 м/мин благодаря салазкам V-образного типа.

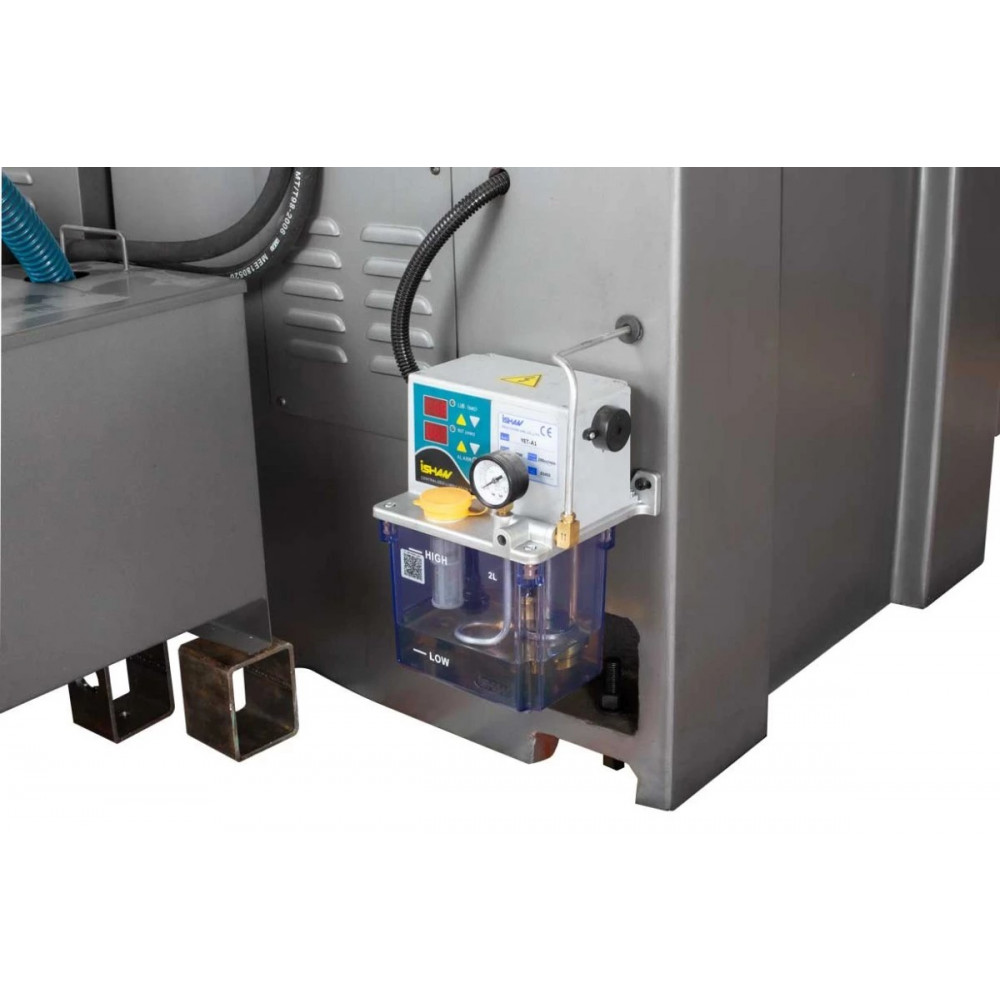

Направляющие скольжения по всем 3-м осям покрыты износостойким TF материалом и смазываются масляным насосом периодического действия с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидравлической системой закрытого типа. Малое тепловое расширение станины и колонны, плавное движение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность станка.

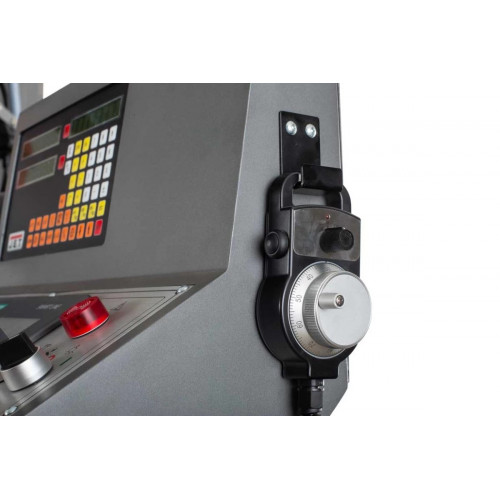

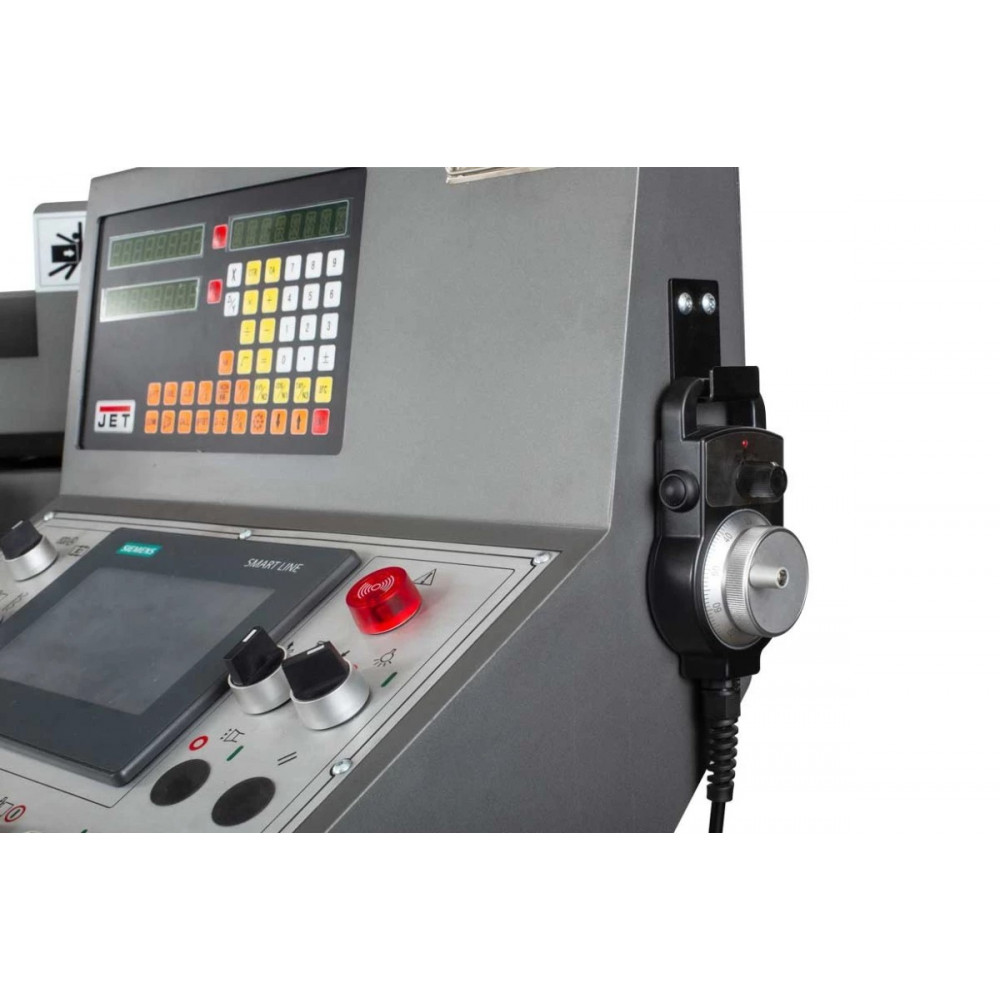

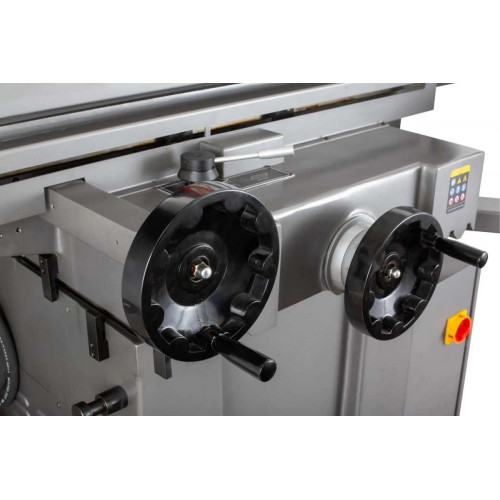

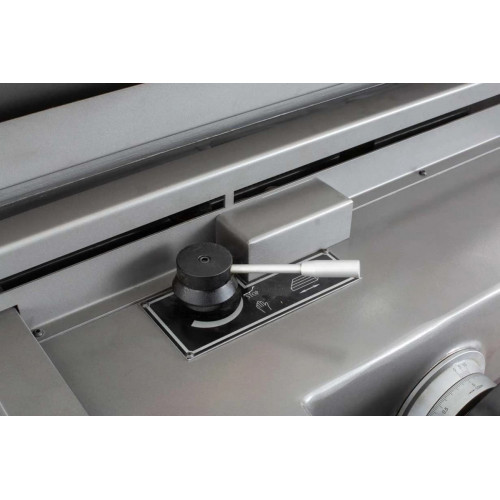

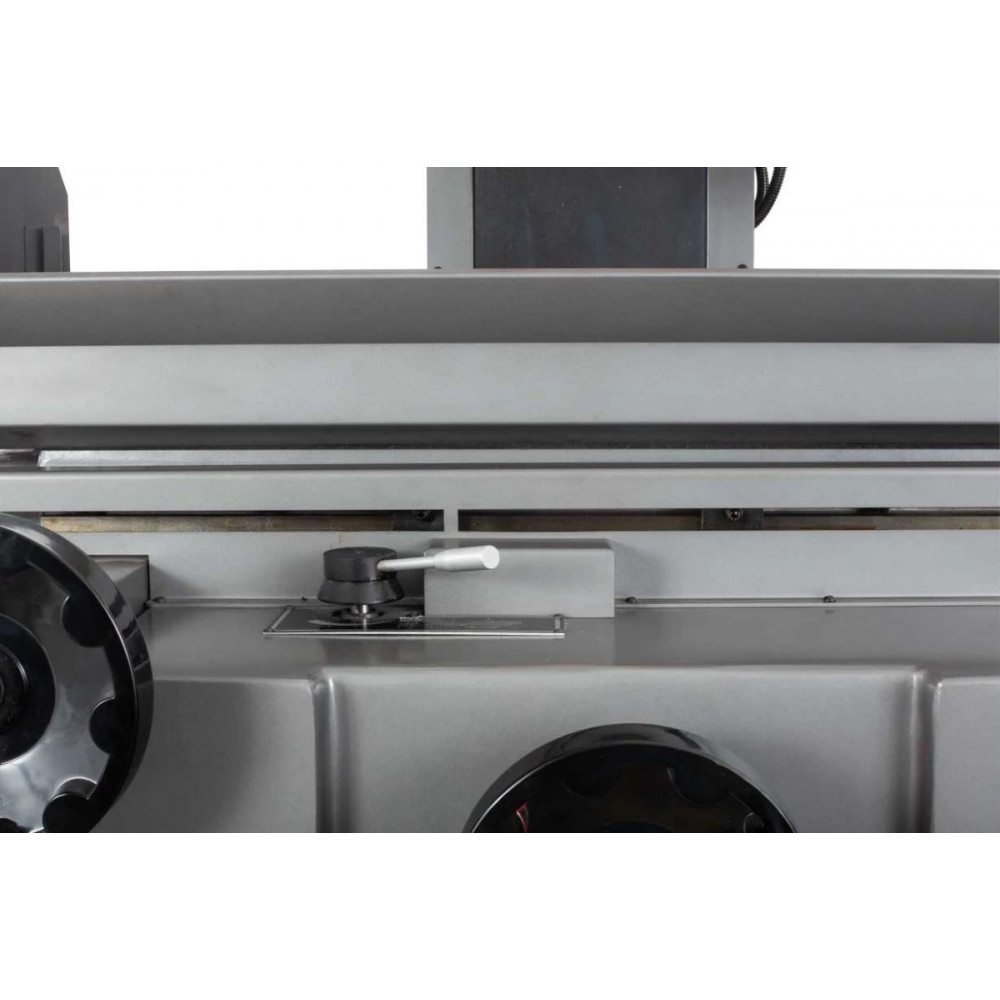

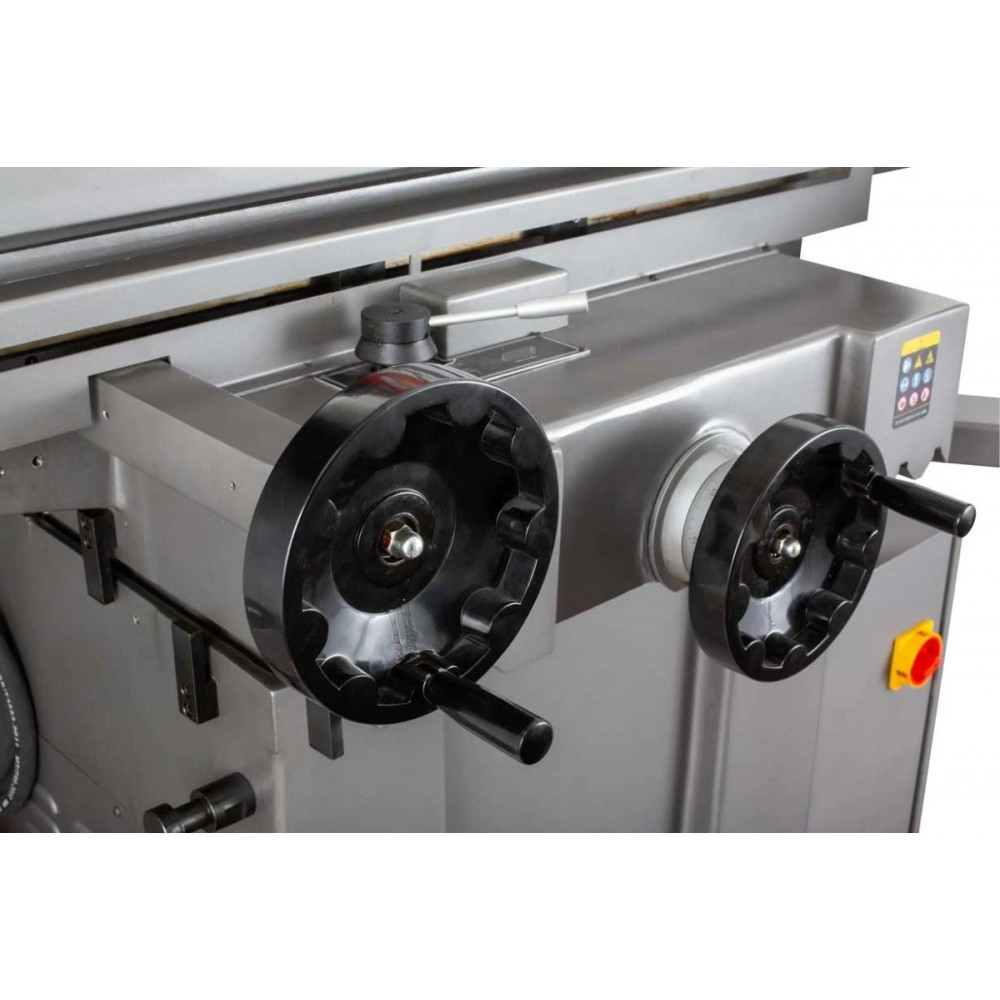

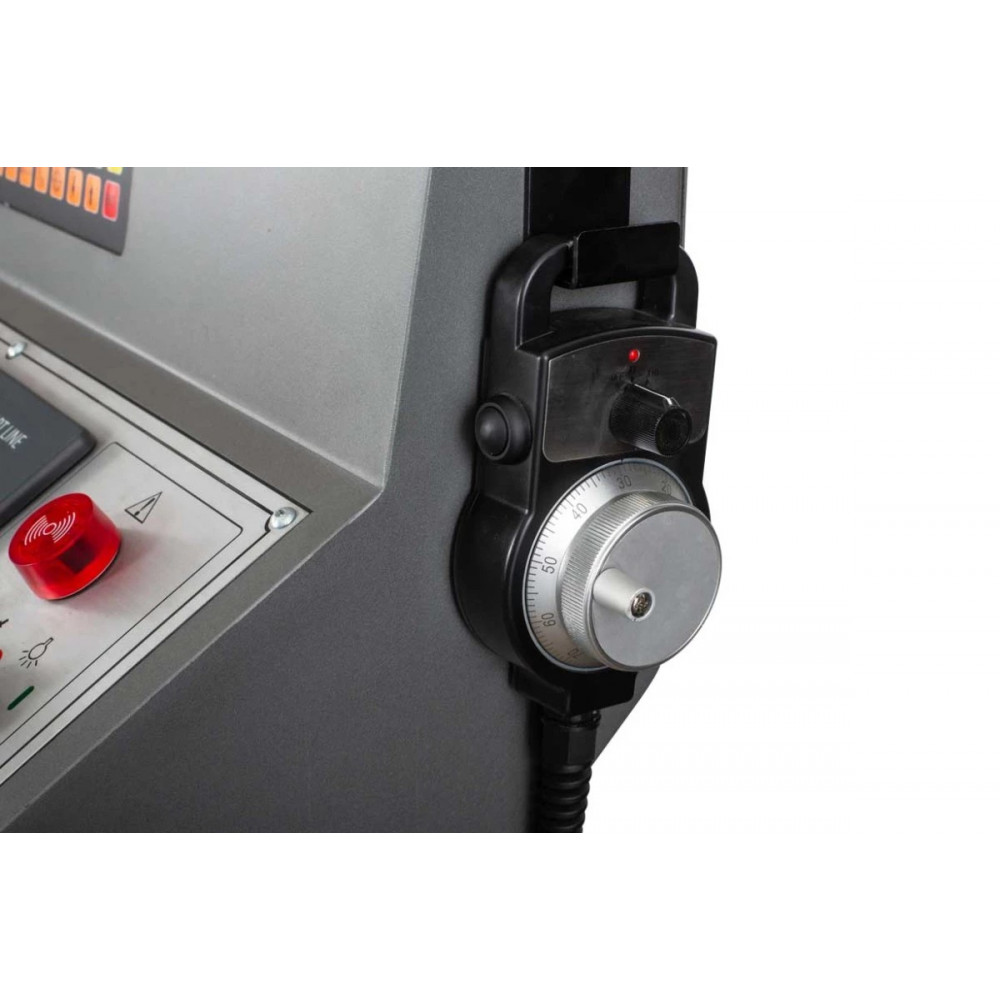

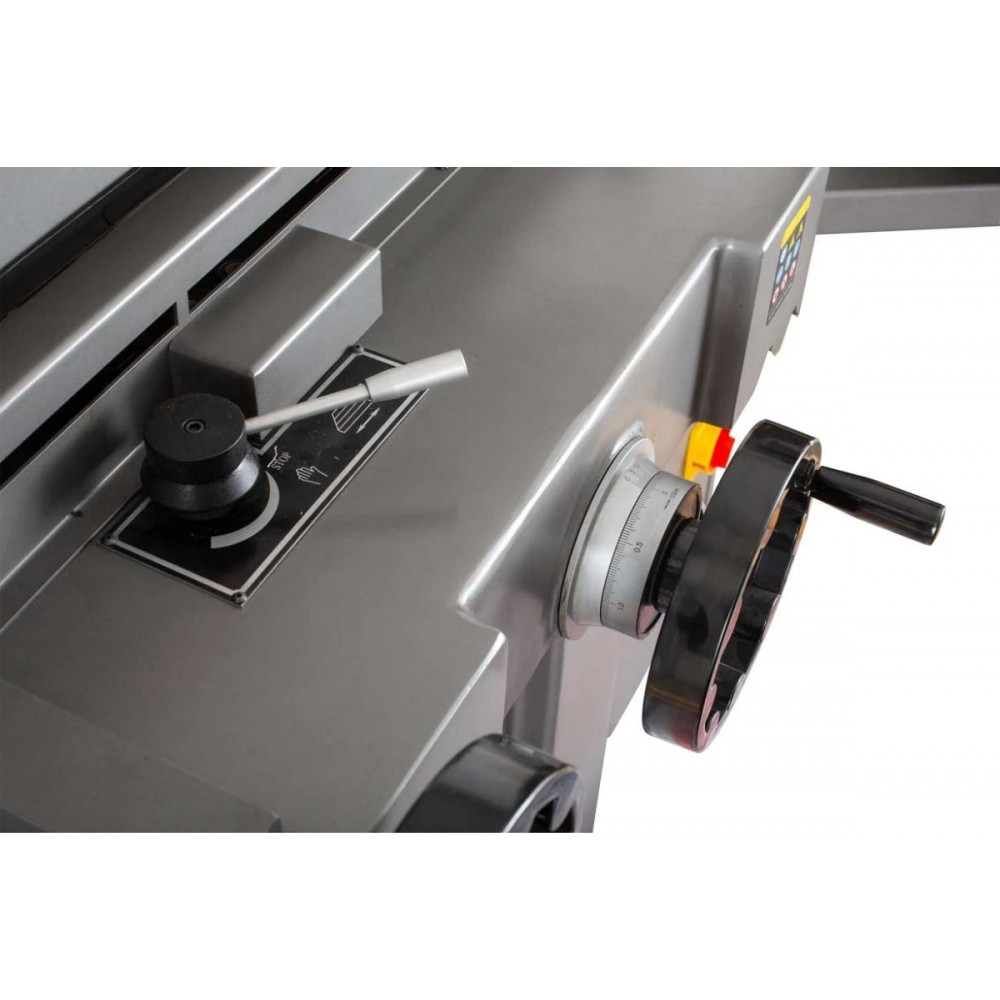

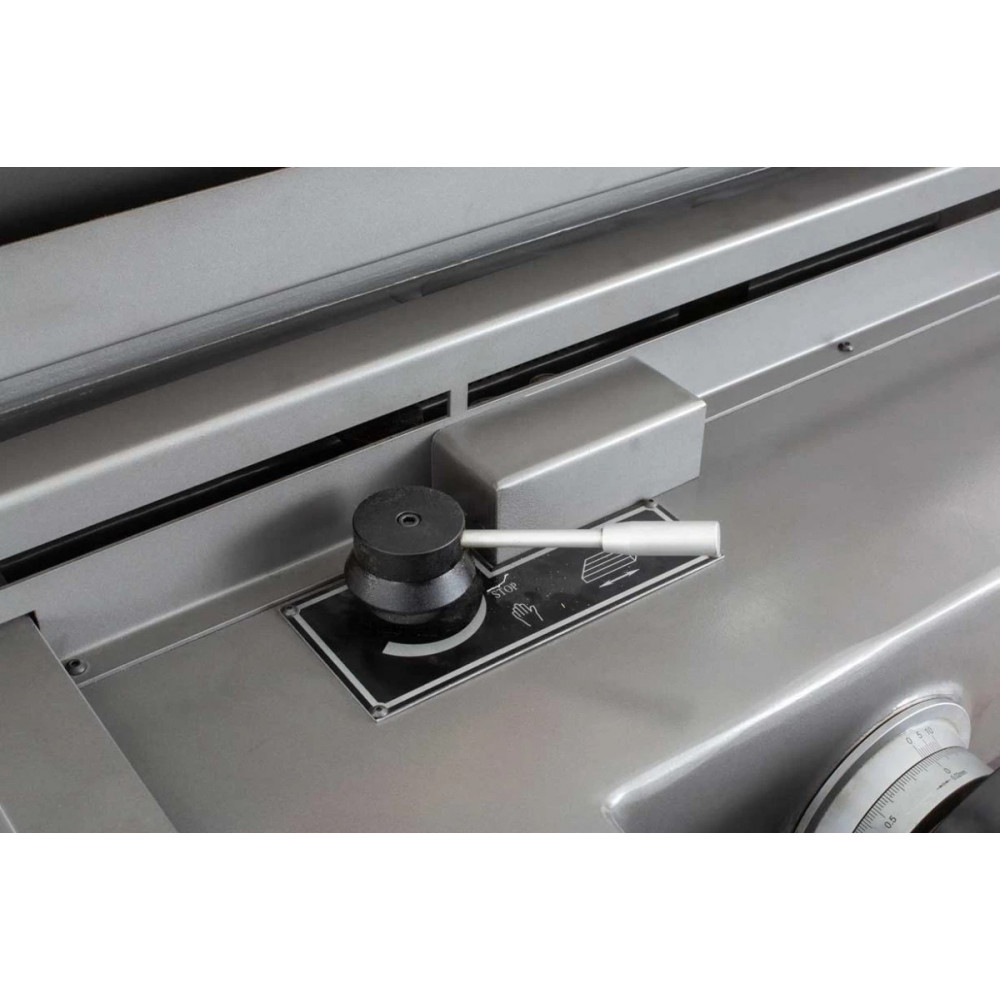

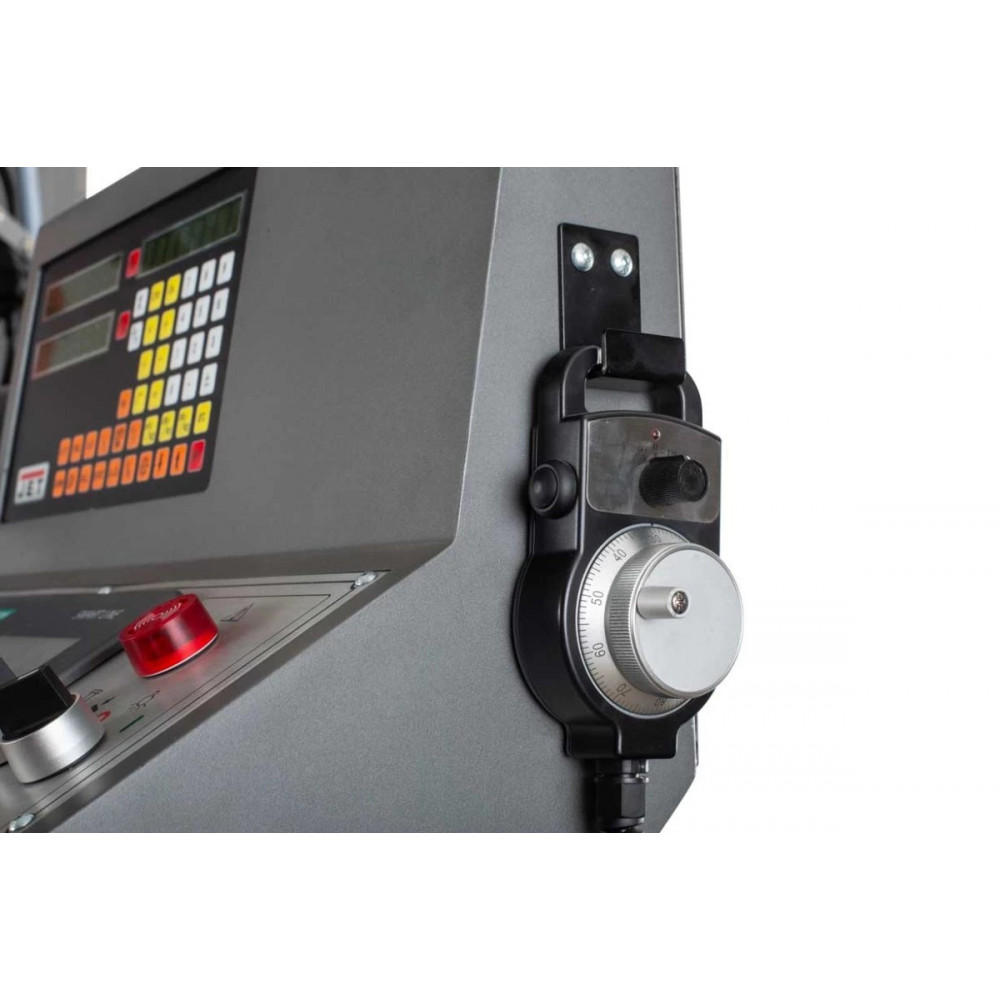

Стол приводится в движение вручную или через гидравлический привод (в правом или левом направлении), скорость плавно изменяется с помощью регулировочного рычага, расположенного на салазках. В поперечном направлении движение стола осуществляется вручную или двигателем через ходовой винт. Шлифовальная голова перемещается вручную маховиком или в автоматическом режиме с помощью серво-двигателя с подачей в диапазоне 0,005 до 0,05мм.

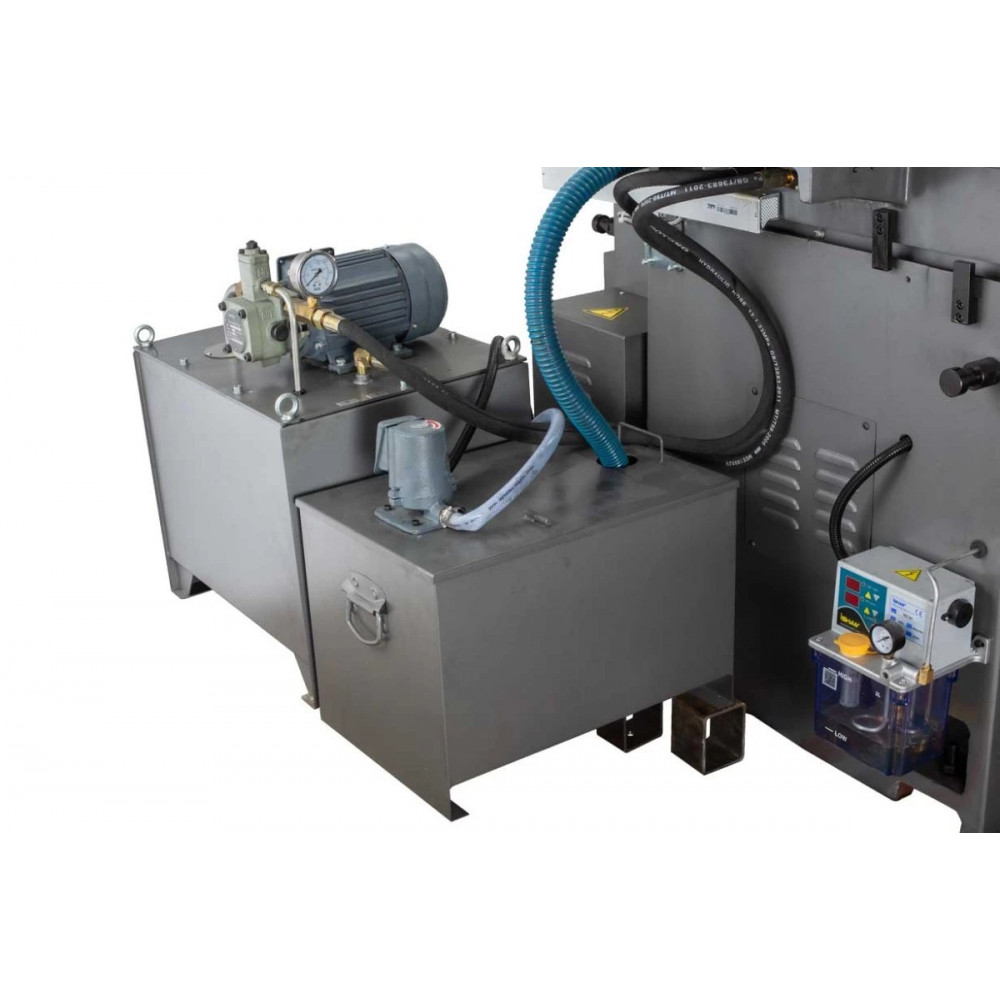

Продольное и поперечное перемещение стола выполняется в автоматическом режиме. Вертикальное перемещение шлифовального круга осуществляется вручную или в автоматическом режиме. За вращение шпинделя отвечает главный двигатель мощностью 2200 Вт. Мощность двигателя гидростанции 750Вт, объем гидравлической системы – 60 литров. Мощность насоса подачи СОЖ 40Вт. Объем бака СОЖ 50 л.

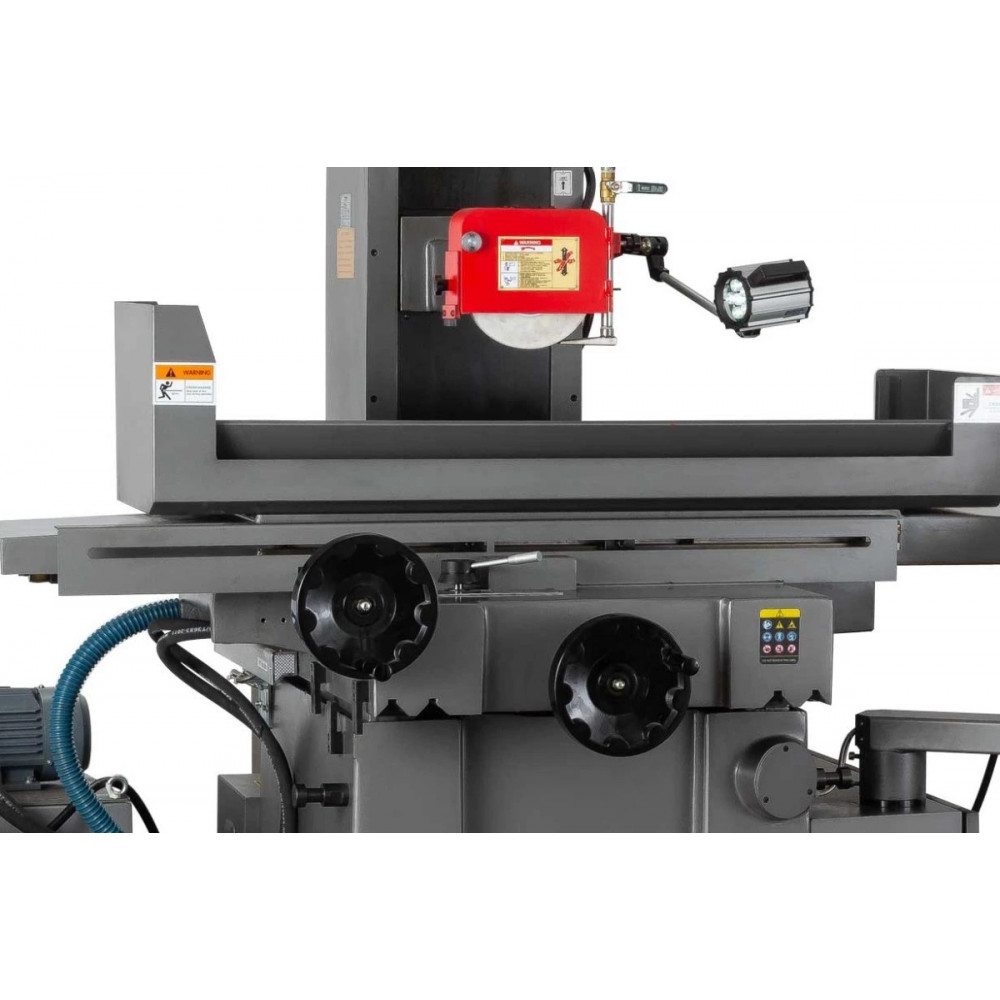

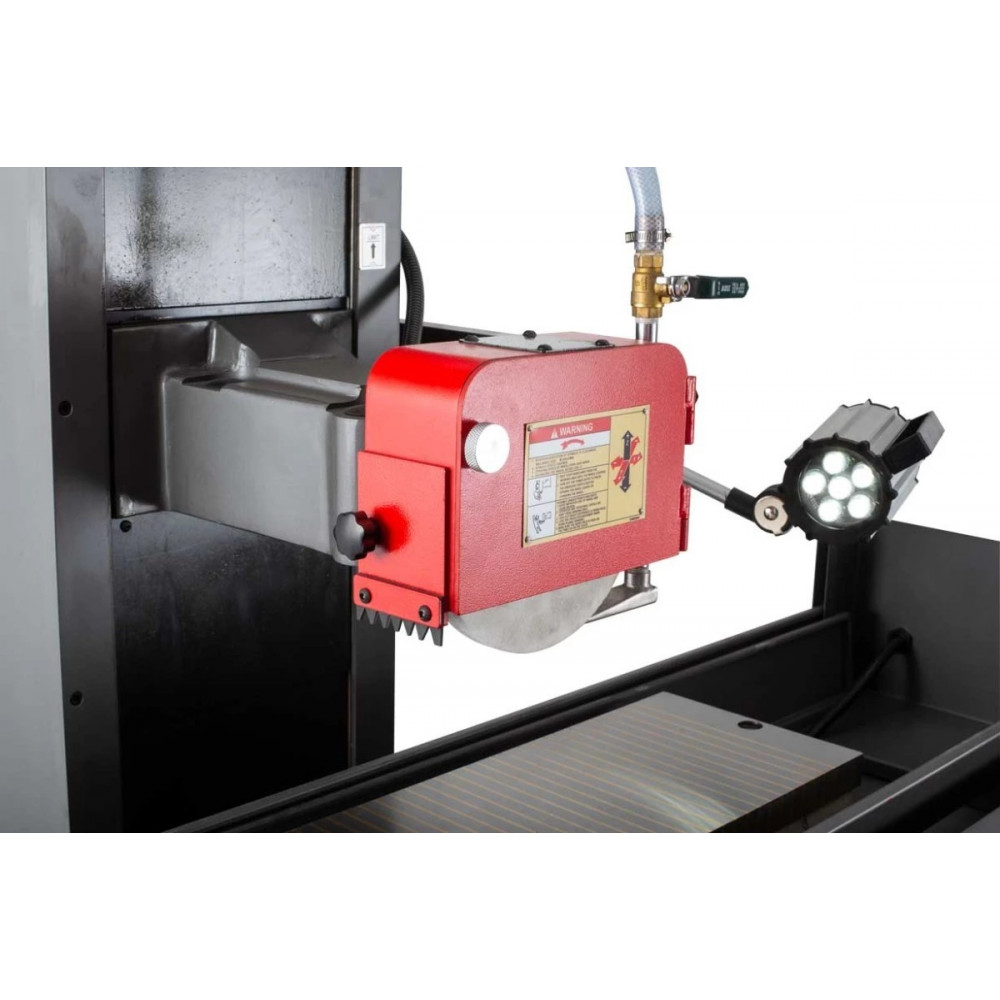

Частота оборотов шпинделя шлифовального круга у JPSG-1020FR постоянна и составляет 2850 об/мин, оптимально подобранный диаметр шлифовального круга - 200 мм. Точность подачи круга к заготовке (одно деление нониуса вертикального перемещения) соответствует классу прецизионного оборудования - 0,005 мм (5мкм). Как и все станки данного класса, JPSG-1020FR оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.
Станок поставляется в богатой комплектации. Вместе с ним заказчик получает электромагнитный стол, шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, алмазный карандаш для правки круга, лампу освещения рабочей зоны, защитные экраны, регулируемые установочные опоры.
КОМПЛЕКТАЦИЯ
- Электромагнитный стол
- Гидростанция
- Система подачи СОЖ
- Автоматическая система смазки
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Алмазный карандаш с державкой для правки круга
- Лампа местного освещения
- Съемные защитные экраны
- Регулировочные опоры
- Ящик с инструментом
- Комплект документации
| -- ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА -- | |
|---|---|
| -- МОЩНОСТЬ -- | |
| -- ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА -- | |
| -- ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА -- | |
| -- ШПИНДЕЛЬ -- | |
| Автоматическая подача за проход | 0,005-0,05 мм |
| Автоматическое поперечное перемещение | 0,1 - 8 |
| вручную | 590 |
| Высота | 2150 мм |
| Гидростанция | 0,75 |
| гидроцилиндр | 560 |
| Двигатель поперечной подачи | 0,04 |
| Диаметр шлифовального круга | 200 |
| Длина | 2250 мм |
| Длина стола | 460 мм |
| Макс. автоматическое поперечное перемещение | 240 |
| Макс. длина поперечного шлифования | 200 |
| Макс. длина продольного шлифования | 508 |
| Макс. расстояние ось шпинделя-стол | 450 |
| Макс. ручное поперечное перемещение | 240 |
| Максимальная нагрузка на стол | 180 кг |
| Масса | 1650 кг |
| Мощность | 3280 Вт |
| Мощность двигателя вертикального перемещения | 0,25 кВт |
| Мощность общая | 3,28 |
| Напряжение | 400 В |
| Отверстие шлифовального круга | 31,75 |
| Перемещение шпинделя за оборот маховика | 1 |
| Площадь пола для установки станка (ДхШ) | 2300x2200 мм |
| Поперечный ход стола за оборот маховика | 5 |
| Производитель | JET |
| Размер стола | 200 х 500 мм |
| Размер электромагнитного стола | 200 х 460 х 100 |
| Скорость вращения | 2850 об/мин |
| Скорость перемещения стола | 7 - 25 плавно |
| Страна-производитель | Китай |
| Тип | Плоскошлифовальный |
| Толщина шлифовального круга | 20 мм |
| Ускоренное перемещение | 480 мм/мин |
| Цена деления нониуса вертикального перемещения | 0,005 (5мкм) |
| Цена деления нониуса поперечного перемещения | 0,02 |
| Частота вращения вертикального шпинделя | 2850 об/мин |
| Ширина | 1720 мм |
| Ширина стола | 200 мм |
| Ширина шлифовального круга | 20 |
| Шпиндель, P2 S1-100% | 2,2 кВт |
-
