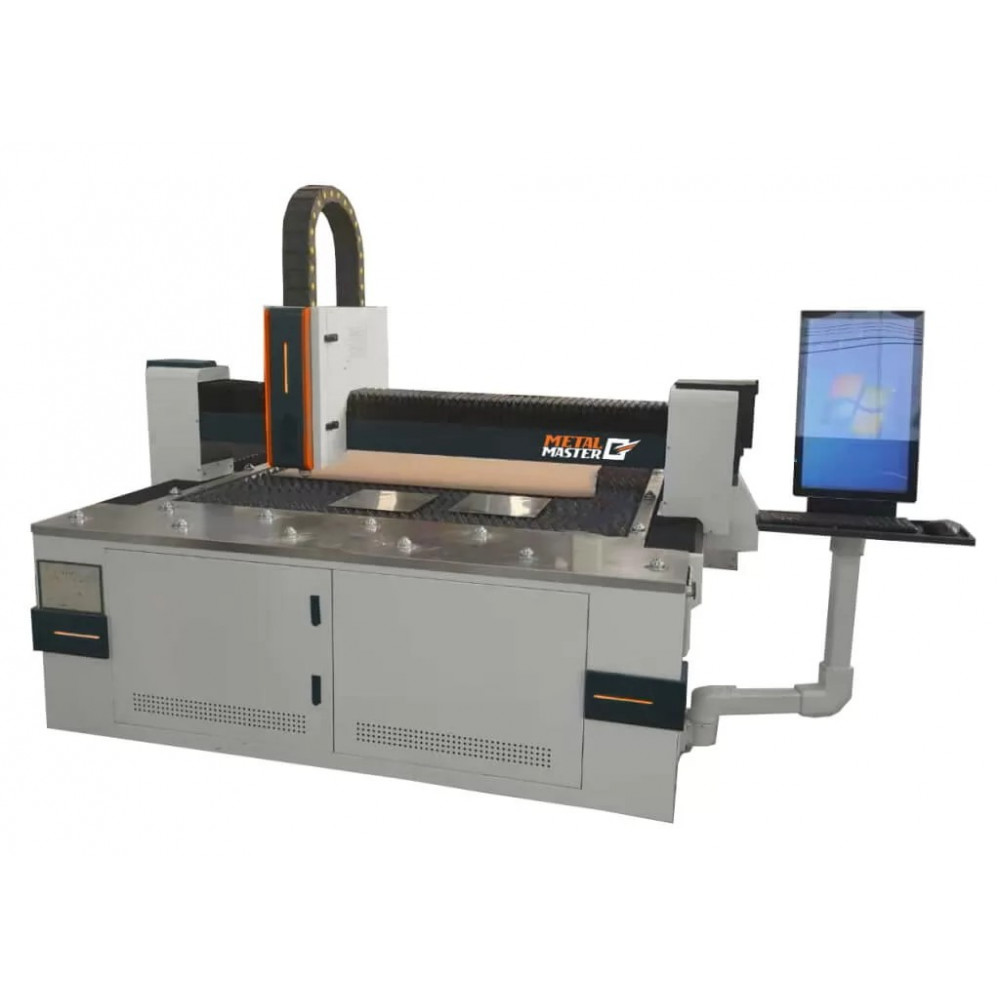

Оптоволоконный лазер METAL MASTER MLF-3015R 1500W

Оптоволоконный лазер METAL MASTER MLF-3015R 1500W 0 22503348 ₸

На складе: 7 шт. Код товара: 2114806

MetalMaster Производитель

22503348 ₸

Быстрый заказ

Нашли дешевле?

Характеристики

Длина волны лазера1060−1080 нм	Максимальная скорость холостого хода100 м/мин	Максимальные размеры листа3000 х 1500 мм
Мощность оборудования26 кВт	Номинальная выходная мощность1500 Вт	Номинальная мощность380 В, 50 Гц
Общий уровень защиты мощностиIP 54	Перемещение по оси X1500 мм	Перемещение по оси Y3000 мм

Все характеристики

Информация о доставке

Описание

Преимущества изделия

Профессиональная лазерная оптическая система и импортные линзы обеспечивают длительную стабильность и надежность эксплуатации.

Эффективная и стабильная система программирования и управления проста в освое-нии и использовании, а также совместима с различными форматами CAD-чертежей. Интеллектуальная разметка для резания, способствует экономии затрат. Автоматический путь резания и согласованная система позволяют экономить время обработки.

Низкий уровень энергопотребления и стоимость использования. Высокая стабильность работы оборудования, простое и удобное техническое обслуживание, низкие экс-плуатационные расходы. Отсутствует необходимость в использовании прессформ. Универсальный станок, который позволяет обрабатывать различные фасонные заготовки.

Высокоэффективное и качественное резание без шума. Высокая скорость и произво-дительность – обрезка листа до 30 метров в минуту. Отличное качество режущей кромки, степень деформации незначительная – в результате получается плоская и привлекательная на вид форма. Импортный высокоточный серводвигатель, направляющая и немецкая оригинальная зубчатая рейка обеспечивают стабильность и надежность работы оборудования, а также эффективную и точную обработку.

2. Применяемые материалы и виды промышленного применения

Промышленное применение: резка металла, производство электрических выключа-телей, аэрокосмическое оборудование, зерновое оборудование, текстильное оборудова-ние, строительные машины, производство локомотивов, машины для сельского и лесного хозяйства, производство лифтов, специальные транспортные средства, производство бытовой техники, обработка инструментов, производство IT-оборудования, производство нефтяного оборудования, оборудование для предприятий пищевой промышленности, сварка алмазным инструментом, сварочные аппараты, обработка металлических поверхностей, реклама отделочных материалов, услуги лазерной внешней обработки и другие отрасли машиностроения и перерабатывающей промышленности.

Применяемые материалы: профессионально используются для резания разнообразных средних и тонких металлических пластин, высококачественная резка пластин из уг-леродистой стали 0,4−12 мм, а также резка пластин из нержавеющей стали, пластин из алюминиевого сплава, гальванизированных пластин, электролитических пластин, листов из кремнистой стали, титанового сплава и оцинкованных листов и т.д., а также материалов из металла.

Комплектация

2.1	оптоволоконный лазер	Лазер 1500 Вт	1 КОМПЛЕКТ	Raycus: срок службы до 100000часов: Фотоэлектрическое преобразование более 35%: Рабочая среда: 10−40 градусов Устройство с кондиционером для поддержания нормальной температуры.
2.2	оптоволоконный лазер	Лазерная головка	1 КОМПЛЕКТ	Raytools с автофокусом: автоматическая фокусная лазерная режущая головка Высокая скорость и отличное качество резки; Более легкая и быстрая смена картриджа с защитным стеклом Постоянный дистанционный контроль температуры Шкала для установки положения фокуса в боковом и вертикальном положении
		Конструкция станины	1 КОМПЛЕКТ	Станина из сварных износостойких труб / пластин; стабильная и легкая. Компоненты станины станка прошли высокотемпературную термическую обработку при 1600°С в течение 24 часов в печи с охлаждением и прецизионную сваркой в углекислом газе, что обеспечивает долгосрочную стабильность и отсутствие деформации.
		Зубчатое колесо с рейкой оси X\Y	3 КОМПЛЕКТА	Немецкий бренд LEITESEN: импортная зубчатая рейка и шестерня, высокая точность и стабильность;
2.3	Узел станка	Шарико-винтовая пара оси Z	1 КОМПЛЕКТ	Тайвань (TBI): импортный шариковый винт, высокая точность и стабильность;
		Направляющая осей X/Y/Z	4 КОМПЛЕКТА	ТАЙВАНЬ (LEPIN): 1.Высокая несущая способность 2.Высокая скорость перемещения 3.Высокая точность позиционирования 4.Большая мощность для передачи Длительный срок службы, не требует технического обслуживания, бесперебойная работа, высокая надежность
		Пневматические компоненты	Несколько	Японский бренд SMC: пневмокомпоненты
		Электрические компоненты	Несколько	Schneider (Франция): электронные детали высокого качества, обеспечивают возможность предельно точного позиционирования с превосходным динамическим ускорением отклика и управление замкнутым контуром, а также обеспечивает бесперебойную, надежную и не требующую обслуживания работу подвижного механизма позиционирования.
		Серводвигатель	4 КОМПЛЕКТА	Дельта-серводвигатель Улучшает характеристики коробки передач станка
		Рабочий стол	1 КОМПЛЕКТ	Прочное основание, обработанное на токарном станке: Обработанные на токарном станке компоненты прошли высокотемпературную термическую обработку при 1600°С в течение 24 часов в печи с охлаждением и прецизионную сварку в углекислом газе, что обеспечивает долговременную стабильность и отсутствие деформаций.
		Платформа лопасти	1 КОМПЛЕКТ	Платформа лопасти: 1.Высокоточный неподвижный рабочий стол с управлением через ЧПУ 2.Специальные сконструированные малые пневматические несущие колеса – лист металла для резки может скользить вдоль корпуса станка для обеспечения легкой загрузки; совместимый стабилизатор напряжения для станка Станки свыше 1,5 кВт имеют свободный стабилизатор напряжения Подходит для полной мощности станка Предложенный отделом НИОКР для оптимального использования.
		Автоматическая система смазки	1 КОМПЛЕКТ	Автоматическая система смазки с цифровым управлением Используется для смазки рельс и шарико-винтовой пары, обеспечивает гладкость, выход масла можно регулировать по необходимости.
		Редуктор	3 КОМПЛЕКТА	Французский бренд Motoli: устанавливается на оси X/Y, может защитить трансмиссию шарико-винтовой пары и поддержать бесперебойную работу станка.
		Чиллер	1 КОМПЛЕКТ	HK-1500w; охлаждающий прибор лазера: Защищает лазерный прибор, обеспечивая нормальную температуру, предотвращает конденсацию влаги. Охлаждение лазерной головки: При работе станка головка лазера сильно нагревается, поэтому предусмотрено ее охлаждение с помощью водоохладителя, что предотвращает повреждение объектива и зеркал в результате нагрева
2.4	ЧПУ и программное обеспечение	Система станочной лазерной резки	1 КОМПЛЕКТ	Cypcut 1)Простое обновление системы. 2)Функции системы можно расширить с помощью ПО, а не через стандартную систему ЧПУ, которая зависит от разработчиков. 3)Контроль использования жесткого диска в процессе хранения данных, поддерживает большие объемы Cypcut (более 10 Гбайт) 4)Простая настройка и работа с системой, механизмы управления имеют высокую вычислительную скорость и точность, а также способствуют высокой точности работы станка Процесс выполняется с высокой скоростью

Расходные материалы

№	Тип:
1	Защитные линзы
2	Зеркало фокусировки
3	Керамический корпус
4	Сопло
5	Ящик для инструментов

Параметры процесса резания и анализ затрат на потребление

Примечание 1: внутренний диаметр для лазера с оптоволоконным выходом на 500~1500Вт в данных резания составляет 50 микрон; внутренний диаметр для оптоволоконного выхода на 2000~4000 Вт составляет 100 микрон;
Примечание 2: в данных резания используется режущая головка Jiaqiang, фокусное расстояние коллимационной/фокусирующей линзы: 100 мм / 125 мм;
Примечание 3: из-за различий в конфигурации оборудования и процессе резания (станок, водяное охлаждение, окружающая среда, режущая насадка и давление газа), принятой различными клиентами, указанные данные используются только для справки;
Материал:	Толщина (мм)	Типы газа	500 Вт	800 Вт		1000 Вт	1300 Вт	1500 Вт	2000 Вт	2500 Вт	3000 Вт	4000 Вт	6000 Вт
Материал:	Толщина (мм)	Типы газа	ско- рость (м/мин)	ско- рост (м/мин)		ско- рость (м/мин)	ско- рость (м/мин)	ско- рость (м/мин)	ско- рость (м/мин)	ско- рость (м/мин)	ско- рость (м/мин)	ско- рость (м/мин)	ско- рость (м/мин)
Нержавеющая сталь	1	N₂	10~12	16~20		20~24	26~30	28~32	38	30	50	42~43	70~75
	2	N₂	2	4,5		5,4	6	7,5	12	10	13	19~20	25~30
	3	N₂	0,7	1,7		2.2	3,5	4	7	6	8	11~12	12~15
	4	N₂				1,2	1,8	2	4	4	5	6,5~7,5	7,5~9
	5	N₂					0,9	1,1	2	2,5	2,5	4~5	6~7,5
	6	N₂					0,6	0,8	1,5	1,5	1,5	2~3	5~6,5
	8	N₂							0,8	0,7	1	1,5~2	3,5~4,5
	10	N₂							0,5	0,5	0,8	1	2.1
	12										0,5	0,8	1,1
	14												0,9
Углеродистая сталь	1	воздух	8~9	7~10		9~12	23~26	27~30	27~30	30	50	43	70~75
	2	воздух	4~5	5~6		6~8	7~9	8~10	10~12	12	13	20	25~30
	3	O₂	2	2,3		3	3	3	3	4	4,5	4,5	4,5
	4	O₂	1,5	1,8		2	2,5	2,5	3,1	3,3	3,5	3,8	3,8
	5	O₂	1,2	1,5		1,6	2	2	2,5~3	2,5	3	3,5	3,7
	6	O₂	0,9	1,3		1,4	1,6	1,8	2.2	2,3	2,5	2,8	3,3
	8	O₂		1		1,1	1,2	1,3	1,5	1,5	2	2,3	2,8
	10	O₂		0,6		0,9	1	1,1	1	1,2	1,4	1,8	2,1
	12	O₂				0,7	0,9	0,9	0,8	1	1,1	1,5	1,6
	14	O₂					0,6	0,6	0,7	0,8	0,9	1	0,95
	16	O₂					0,5	0,5	0,6	0,7	0,8	0,9	0,85
	18	O₂							0,5	0,6	0,7	0,8	0,75
	20	O₂							0,4	0,5	0,6	0,7	0,65
	22	O₂								0,4	0,5	0,5	0,5
Алюминий	1	воздух	7~8	10		12~13	14	15	17~18	29	45	35~37	70~75
	2	воздух	1,5~2	3		4~4,5	5	6	7,5	8,5	11	15	25~30
	3	воздух		0,8	1~1,5		2	3	5	5	7	8~9	15
	4	воздух					0,5	0,8~1	2	3	4	6	10
	5	воздух								1	1,5	3	8
	6	воздух								0,6	1	2	5,5
	8	воздух									0,5	1	2,5
	10	воздух										0,5	1,3
	12	воздух											0,9
Латунь	1	воздух	5	8	10		11	12	15	24	40	30~33	65~70
	2	воздух	1	2	3		4	5	6	7,5	10	13	20~25
	3	воздух			0,5		1,5	2	3	4	4	7	5
	4	воздух					0,5	0,5	1,5	2	3	5	4
	5	воздух							0,5	1	1,5	2	3
	6	воздух								0,5	0,8	1,5	2
	8	воздух										0,8	1,2
	10	воздух											0,5

Требования к рабочей среде

Температура окружающей среды должна быть в пределах 15–30 градусов Цельсия.
Требования к влажности 40–80 %, отсутствие конденсации.
Требования к электроснабжению: 380 В; 50 Гц/60 А
Колебания сети электроснабжения: 5 %, провод заземления сети соответствует международным требованиям. В зонах с амплитудой напряжения 5 % и более следует устанавливать автоматический регулятор напряжения и устройство стабилизации тока.
Сопротивление заземления питания: ≤ 4 Ом.
Вблизи монтажного оборудования не должно быть сильных электромагнитных помех. Избегайте радиопередатчиков или ретрансляционных станций вокруг места установки.
Амплитуда заземления: менее 50 мкм; виброускорение: менее 0,05 г. Избегайте большого количества станков, таких как штамповочное оборудование, в непосредственной близости.
Давление воздуха: 86−106 кПа.
Требования к пространству для размещения оборудования – гарантированно должно быть свободно от дыма и пыли, избегайте пыльных рабочих условий, таких как полировка и шлифовка металла.
Необходимо установить антистатический пол и подсоединить экранированный кабель.

Неукоснительно требуется следить за качеством рабочей охлаждающей циркулирующей воды, при этом необходимо использовать чистую воду, деионизированную воду или дистиллированную воду.

Технические характеристики Оптоволоконный лазер METAL MASTER MLF-3015R 1500W

Характеристики

Длина волны лазера	1060−1080 нм
Максимальная скорость холостого хода	100 м/мин
Максимальные размеры листа	3000 х 1500 мм
Мощность оборудования	26 кВт
Номинальная выходная мощность	1500 Вт
Номинальная мощность	380 В, 50 Гц
Общий уровень защиты мощности	IP 54
Перемещение по оси X	1500 мм
Перемещение по оси Y	3000 мм
Перемещение по оси Z	220 мм
Пиковое ускорение	1G
Повторяемость	+-0,02 мм/м
Производитель	MetalMaster
Рабочая среда лазера	волокно
Страна-производитель	Китай
Тип лазера	оптоволоконный лазер
Точность позиционирования	0,03 мм/м
