Вертикальный листогибочный пресс Vartek AdvanceForm 2600x100

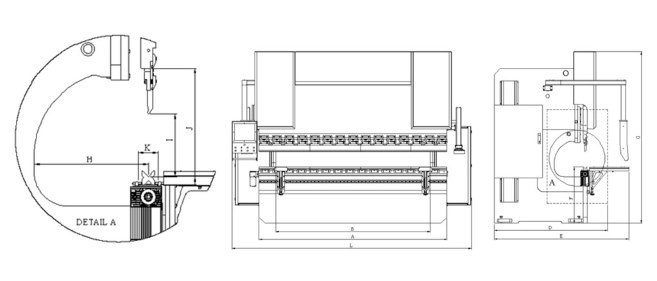

Размеры рабочей зоны:

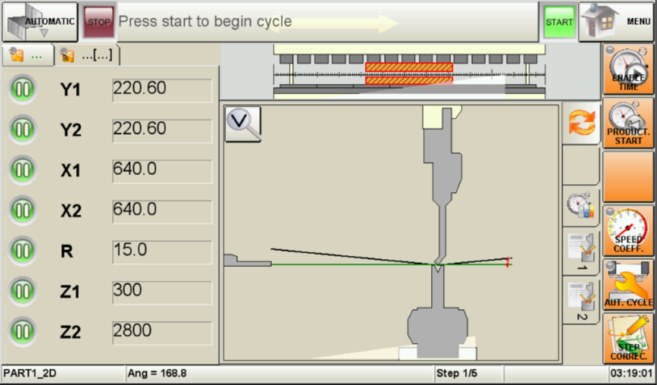

ЧПУ NexT 2.0:

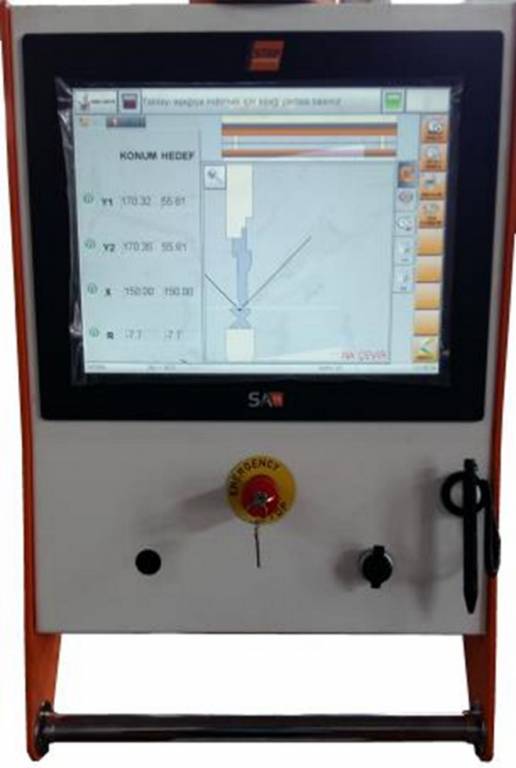

AdvanceForm поставляется с ЧПУ NexT 2.0 (Step Automation SA15), 2D графическим 15″ сенсорным экраном, удобным в программировании и работе.

После введения данных по длине полок и углов, NexT предоставляет точную информацию по размерам листа, который необходимо будет нарезать на гильотине или лазерной установке, а также показывает оптимальную последовательность гиба с минимальной перестановкой листа и риска столкновения с инструментом или прессом.

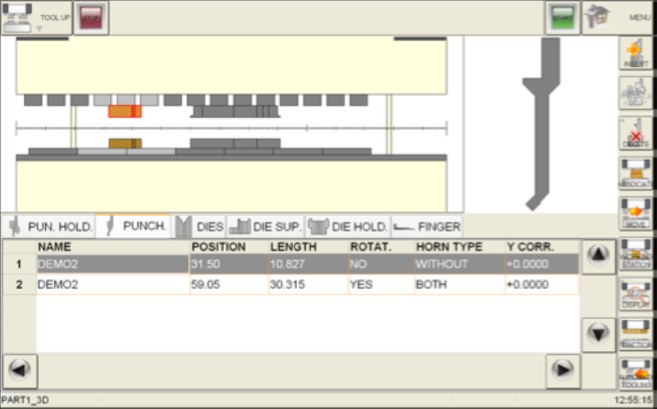

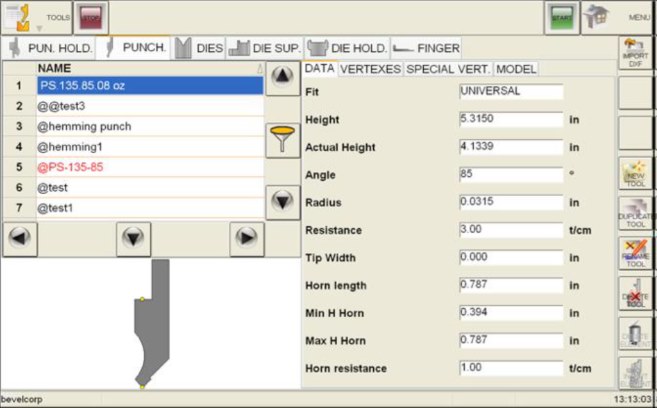

Импорт инструмента DXF:

NexT 2.0 (Step Automation SA15) позволяет использовать уже готовые чертежи инструмента в формате .DFX (Solid Works, AutoCad, Siemens NX, Компас и др.), что значительно сокращает время по сравнению с созданием нового инструмента в самой ЧПУ. Перенос данных осуществляется через USB-накопитель. После подключения USB-накопителя к ЧПУ NexT размещение инструемента в базе дыззых системы занимает считанные секунды.

ЧПУ NexT позволяет легко определить несколько станций оснастки для сгибания и выбрать, какую станцию использовать в каждом изгибе, чтобы легко реализовать сложные детали.

Производственные отчеты:

ЧПУ NexT 2.0 (Step Automation SA15) будет вести отчет о производстве для каждого оператора, определяемого такими деталями такими, как длительность и количество циклов изгиба, выполняемых оператором. Таким образом, руководитель производства может контролировать уровень производительности прессового тормоза только одним взглядом!

Бомбирование:

Ручная система компенсации прогиба стола обеспечивает равномерность угла по всей длине рабочего стола. По требованию клиента на станок также возможна установка моторизированной системой компенсации с управлением от ЧПУ.

Задний упор:

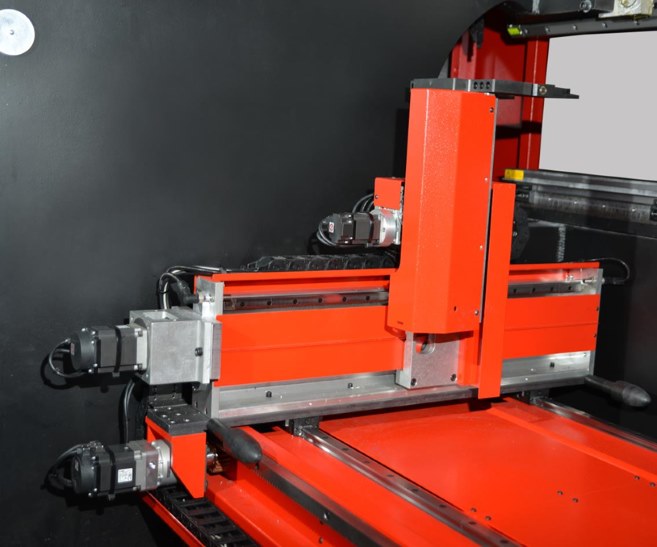

Шестиосевой (X1, X2, R1, R2, Z1, Z2) сервоприводной задний упор перемещается на высокоточных ШВП и двойных линейных направляющих, тем самым обеспечивая максимальную точность работы. Пальцевые блоки заднего упора перемещаются вдоль всей длины упора на линейных направляющих. Рама заднего упора может работать со скоростью до 500 мм/сек, точностью до ±0,05 мм и повторяемостью до ±0,02 мм.

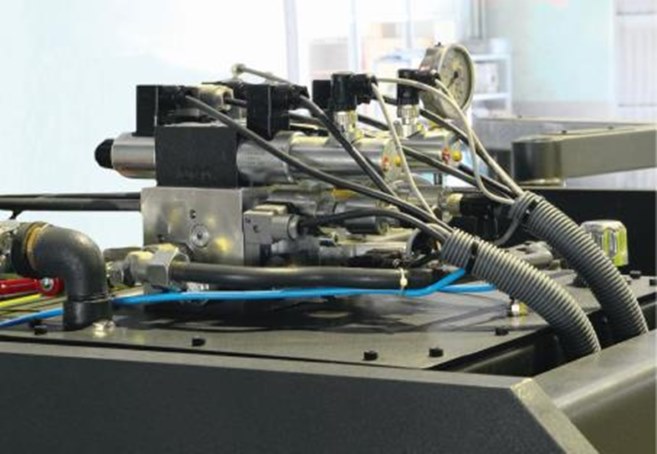

Гидравлическая система:

Современная гидравлическая система Hoerbieger с пропорциональными клапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов.

Безопасность:

Функция авто стоп-старта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска. Эта функция не только сокращает электропотребление и сохранить окружающую среду, но также предотвращает достижения гидравлического масла высоких температур. Помимо этого станок оснащен лазерным барьером от несанкционированного доступа в с тыла станка. Опционально AdvanceForm может быть оснащен лазерной защитой пальцев.

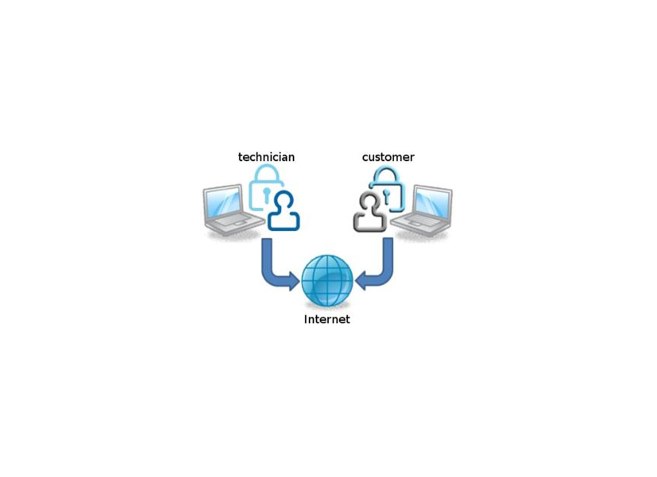

On-line диагностика станка:

Все ЧПУ NexT оснащены функцией удаленного диагностирования, благодаря которой инженеры в удаленном режиме могут провести диагностику.

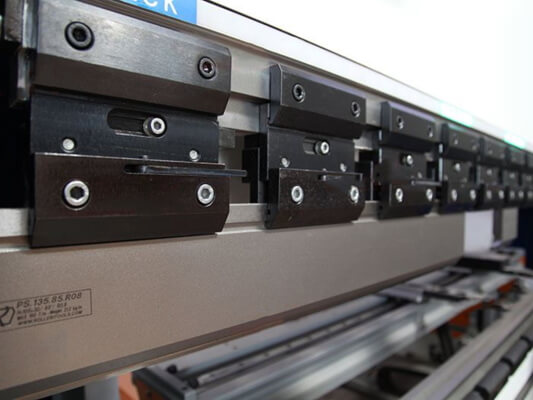

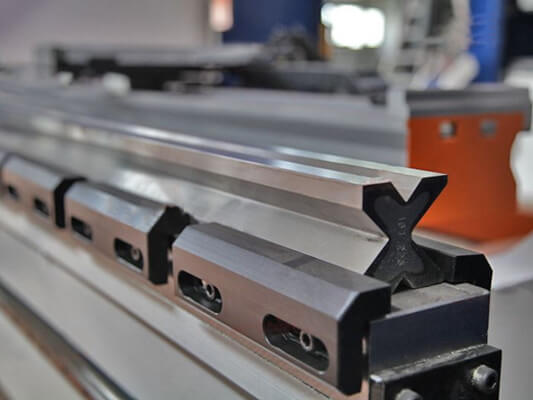

Быстросъёмный инструмент:

Станок оснащен быстросъёмным инструментом, что в разы ускоряет и упрощает процесс замены инструмента.

Гибочный инструмент:

Листогибочный пресс AdvanceForm поставляется с полноразмерным, секционированным, закаленным и шлифованным высококачественным Пуансоном и 4х ручейковой матрицей. Зажимные приспособления AdvanceForm имеют крепление Amada Promecam и могут вместить большой выбор Пуансонов и матриц от различных производителей инструмента. *

*- Для подбора инструмента необходимо предоставить чертежи изделий

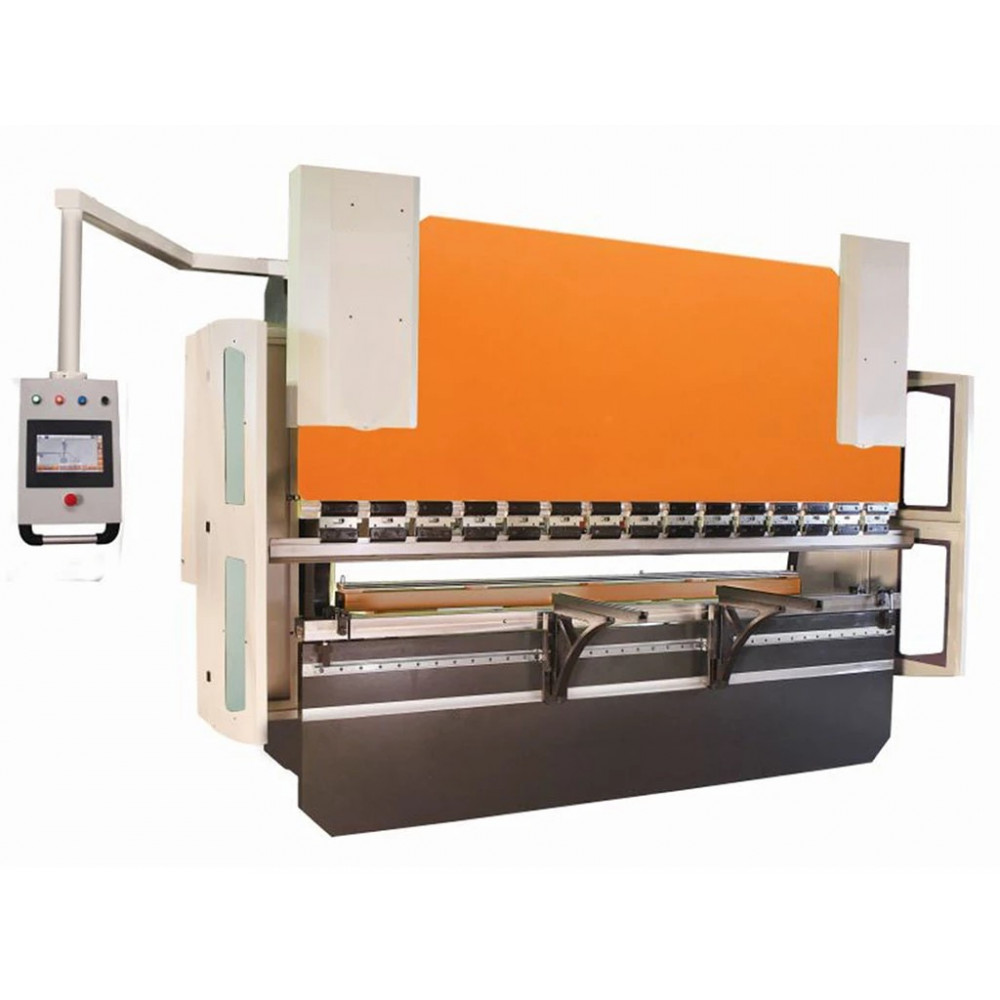

Вертикальный листогибочный пресс Vartek серии AdvanceForm с ЧПУ NexT 2.0 (Step Automation SA15)

Листогибочный пресс AdvanceForm разработан для производств с высоким объемом производства и небольшой разнообразностью производимых деталей. AdvanceForm имеет жесткую стальную раму, обработанную с точностью до 0,01 мм, а также глубокий зев, большие просвет и рабочий ход балки, что позволяет удобно работать с большими заготовками.

Независимо от вида операции гибки, листогибочный пресс AdvanceForm при помощи оптимального расчета угла гибки, точности серво-гидравлической системы и электронных оптических линеек обеспечивает идеальную точность гибки каждой детали

Редактируемые базы данных материалов прессов серии AdvanceForm позволяют добавлять неограниченное количество материалов, а также автоматически учитывать их упругость. Жесткая рама станка, разработана в SolidWorks с применением анализа на растяжение и прогиб, сварена сертифицированными сварщиками и обработана с точностью до 0,01 мм.

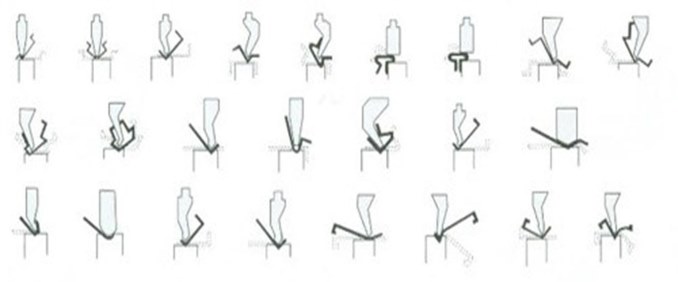

Профили, получаемые при использовании листогиба:

Стандартная комплектация:

• 4 оси ( Y1, Y2, X, R)
• Двухосевой сервоприводной задний упор по двум осям (X, R)
• Алюминиевая конструкция заднего упора
• Ход по оси X - 800 мм
• ЧПУ - NexT 2.0 CNC Control 15" Touch Screen (2D графика и ПО для использования на компьютере)
• Гидравлика Hoerbieger / Hawe
• Зев 500 мм ( на прессах с рабочей шириной от 2600 мм)
• Быстросъемные зажимы ( Amada / Promecam )
• Ручная компенсация прогиба стола
• Передвижные передние опоры ( 2 шт)
• Электрика Siemens
• Светодиодная защита с тыльной стороны пресса
• Система компенсации прогиба стола в стандарте ручная механическая

Дополнительные опции:

• Моторизированная система компенсации прогиба стола
• Удлиненный задний упор 1000 мм
• Лазерная защита пальцев
• Охладитель масла
• Подогреватель масла
• Шкаф для инструментов
• Дополнительный пальцевой блок для заднего упора
• Вторая ножная педаль
• Моторизированная смазка
• Специальная окраска
• Специальный просвет и ход траверсы
• Модификация PRO ADD-ON который включает Моторизированную компенсацию прогиба стола + ЧПУ 3Д графика + ПО + оси Z1-Z2.
• Набор пуансона и матрицы Rolleri (пуансон PS.135.85.R08 и матрица M.460.R)
• ЧПУ:
• NEXT 3.0 (Step Automation) 2D/3D
• CYBELEC CYBTOUCH 12
• DELEM DA-56 2D
• DELEM 58T 2D
• DELEM 66T 2D
