| Max диаметр обработки330 мм | Max скорость ленты90 м/мин | Min скорость ленты15 м/мин |
| Высота стола тисков945 мм | Габаритные размеры (макс.)2150х2050х2600 мм | Габаритные размеры (мин.)1750х1350х2200 мм |
| Гарантия1 год | Главный двигатель400 В / 50 Гц / 3 кВт | Длина полотна3870 мм |

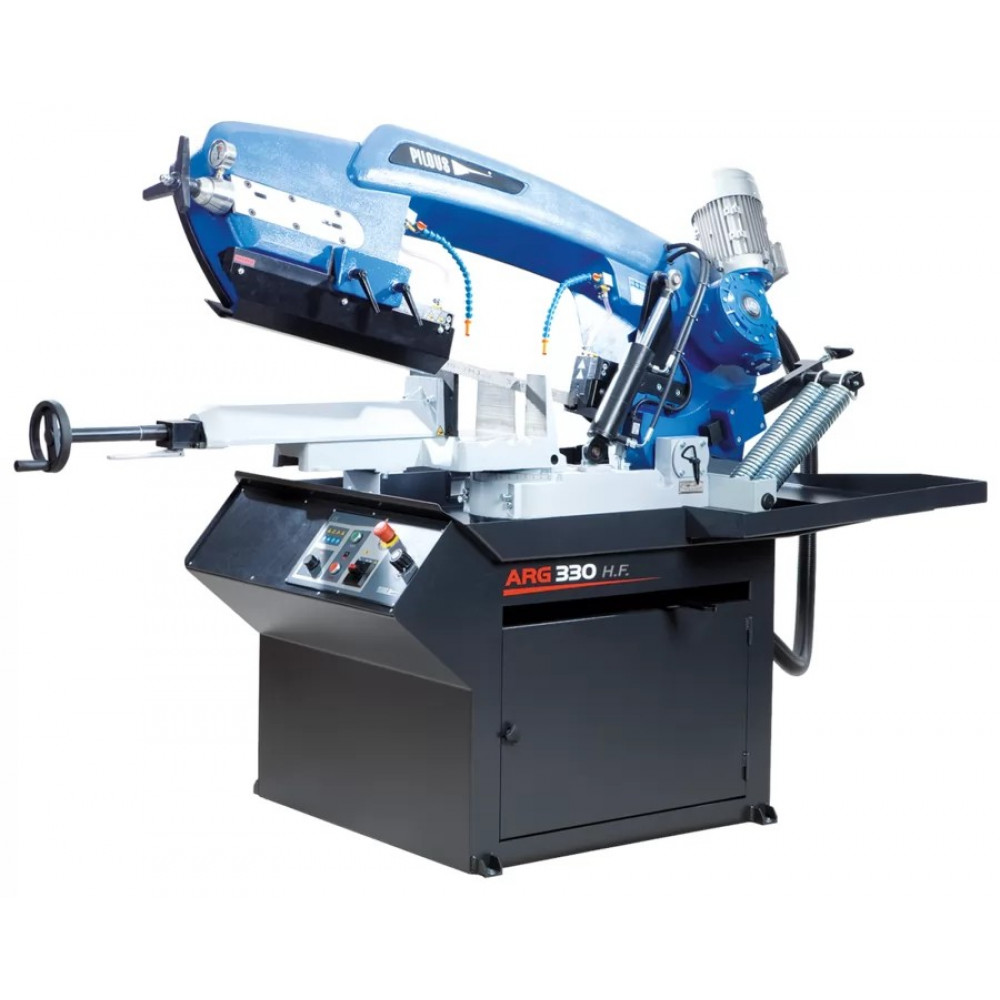

Совершенно новая технология литья пильной рамы и обновленный уникальный дизайн. Литье корпуса рамы выполнено с полыми карманами, проходящими по всей длине рамы, что позволило добиться большей жесткости рамы и повышения точности реза. Использование прочной, широкой ленты является оптимальным выбором для обеспечения всех потребностей производства.
В новой модели используется полотно с шириной 34 мм и толщиной 1.1 мм, позволяющие использовать данный станок для распиловки труднообрабатываемых материалов с большими сплошными сечениями, в том числе нержавеющих и инструментальных сталей.

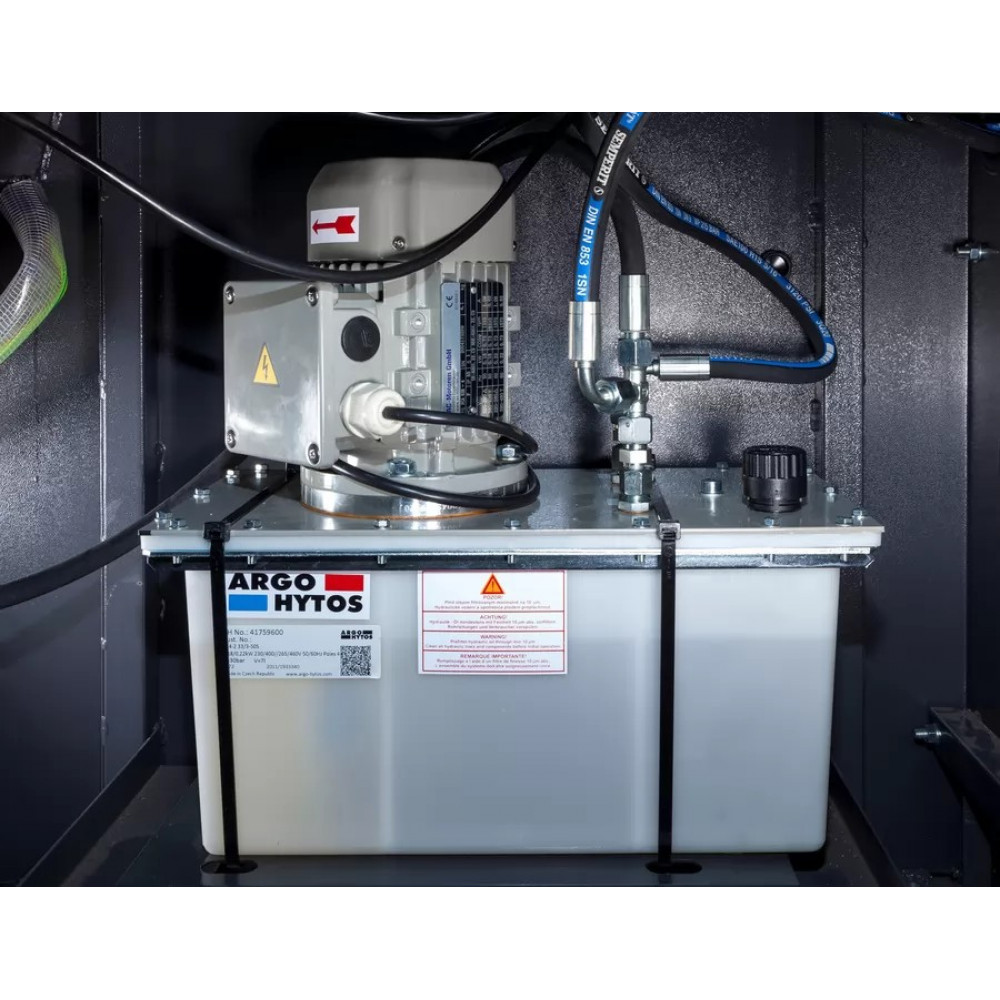

Станок оборудован гидравлической системой, с помощью которой осуществляется автоматический подъем рамы после завершения пиления. Данная система значительно облегчает работу со станком, особенно при пилении серии деталей. Величина раскрытия может быть отрегулирована в соответствии с размерами заготовки. Подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана гидроцилиндра. После окончания пропила привод пилы автоматически останавливается и поднимается в первоначальное положение.
Использование частотного регулирования приводом вращения пилы, позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы. Эргономичная компактная тумба позволяет установить станок на площади с ограниченным пространством.
- Простая и быстрая установка и фиксация угла реза в диапазоне от 0⁰ до 60⁰ при неизменном положении заготовки;
- Очень жесткие компоненты конструкции станка, выполненные из отливок из серого чугуна, что повышает виброустойчивость станка;
- Литьевая рама с замкнутым контуром с двух сторон, т.е. с тыльной стороны рамы где размещены чехлы для замены полотна, находятся литьевые рёбра жесткости (толщина литья 10-14 мм, ширина рамы около 150 мм);
- Для обеспечения максимальной жесткости всей конструкции, пильная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально упорными роликовыми подшипниками. Точная заводская регулировка преднатяга подшипников, гарантирует жесткость и точность работы;
- Современный дизайн рамы позволяет распиливать заготовки больших размеров как прямо, так и под углом;
- Массивный поворотный стол пильной рамы, с загрузочной поверхностью увеличенной площади, обеспечивает максимальную жесткость станка и стабильность процесса обработки даже при резке труднообрабатываемых материалов;
- Массивные быстрозажимные тиски (с рычагом быстрой доводки) для простого и надежного крепления заготовки;
- Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
- Новая конструкция приводных шкивов пилы, механизма натяжения и механизмов вращения пилы обеспечивает большую долговечность и надежность станка;
- Бесшумный привод пилы с необслуживаемым червячным мотором-редуктором;
- Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
- Все электрические кабели и шланги подачи СОЖ спрятаны во внутренние полости станка, что исключает их повреждение;
- Упрощен процесс замены ленточной пилы, достаточно открыть защитный кожух рамы и зафиксировать его в поднятом состоянии;
- Система контроля натяжения полотна и автоматическое отключение в случае разрыва.
- Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка.
- Упор для выставления заготовок со шкалой, длинной 500 мм. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.
- Установка заготовки в тиски.
- Кнопка пуск на пульте управления (полотно вращается в раме станка).
- Маховик настройки скорости опускания рамы (настроить подачу).
- После резки заготовки, станок отключается в нижнем положении рамы. Далее рама станка поднимается вверх (без поднятия оператором и без нажатия кнопок на пульте станка) за счёт гидравлической системы.
- Установка новой заготовки в тисках.
При использовании нового полотна необходимо провести его обкату, для притупления полотна на пониженных режимах, что позволит повысить его стойкость – при первом применении новое полотно следует использовать при скорости резания (м/мин) приблизительно в 70% от необходимой и скорость подачи рамы (мм/мин) приблизительно в 50% от необходимой (в течении 15 минут).
Дополнительные опции:
Упор DR для выставления заготовок со шкалой, длинной 500 мм (в стандартной комплектации).
Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала (в стандартной комплектации).
Тиски - зажим заготовки.
Рычаг быстрого зажима – предназначен для быстрого зажатия/освобождения однотипных заготовок, альтернатива гидравлическим тискам (в стандартной комплектации).
Трехсторонние твердосплавные направляющие увеличивают многократно стойкость инструмента и точность распила (в стандартной комплектации).
Заводская табличка
Прижим вертикальный ручной VP 330.
Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху (заказывается дополнительно).
Для установки прижима - необходимо заранее просверлить отверстия и нарезать резьбу в губках тисков станка.
Лампа галогенная LA 50.
Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений (заказывается дополнительно).
Распыление масляного тумана MM.
Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел (заказывается дополнительно).
Раздающий лоток KL.
Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка (заказывается дополнительно).
Индикатор натяжения ленты CD.
Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки (заказывается дополнительно).
Лазерный указатель линии реза LS.
Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке (заказывается дополнительно).
Щетка для снятия стружки KDM. Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна (заказывается дополнительно).
KD 330 щетка с электроприводом для снятия стружки.
Стальная щетка с независимым приводом. Удаляет стружку с пилы в процессе работы станка.
Рольганги
| Max диаметр обработки | 330 мм |
|---|---|
| Max скорость ленты | 90 м/мин |
| Min скорость ленты | 15 м/мин |
| Высота стола тисков | 945 мм |
| Габаритные размеры (макс.) | 2150х2050х2600 мм |
| Габаритные размеры (мин.) | 1750х1350х2200 мм |
| Гарантия | 1 год |
| Главный двигатель | 400 В / 50 Гц / 3 кВт |
| Длина полотна | 3870 мм |
| Количество скоростей | Вариатор |
| Максимальное сечение квадратного профиля (+90° / +45° / +60°) | 320 мм / 230 мм / 150 мм |
| Максимальное сечение круглого профиля (+90° / +45° / +60°) | 330 мм / 250 мм / 165 мм |
| Максимальное сечение прямоугольного профиля (+90° / +45° / +60°) | 400x200 мм / 250x170 мм / 150х150 мм |
| Масса | 735 кг |
| Мотор гидростанции | 400 В / 50 Гц / 0.18 кВт |
| Мотор помпы СОЖ | 400 В / 50 Гц / 0.12 кВт |
| Мощность | 3000 Вт |
| Напряжение | 380 В |
| Объем бака гидросистемы | 6 л |
| Объём бака СОЖ | 35 л |
| Охлаждение | Есть |
| Привод | зубчатый |
| Производитель | Pilous |
| Размер полотна | 3870х34х1.1 мм |
| Скорость резания | 15-90 м/мин |
| Страна-производитель | Чехия |
| Угол разворота рамы | 45°/60°/90° |
| Ширина полотна | 34 мм |
-
