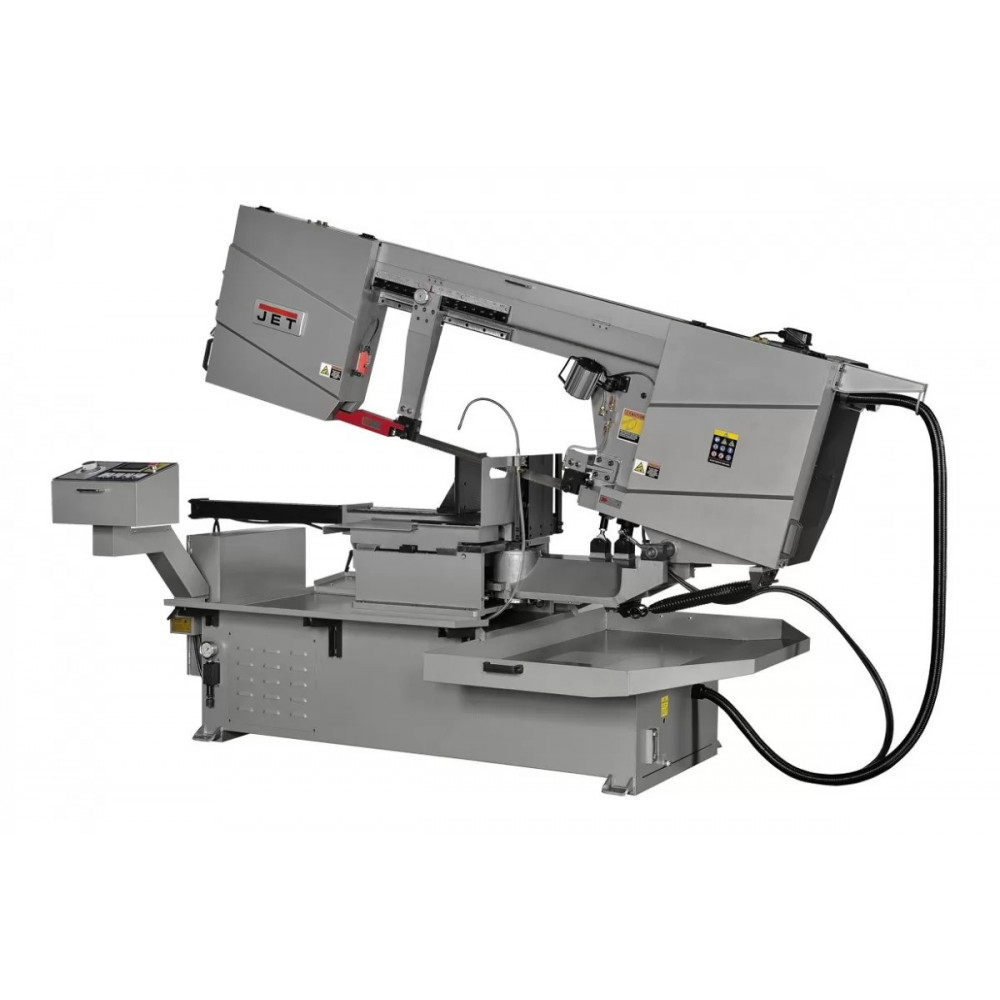

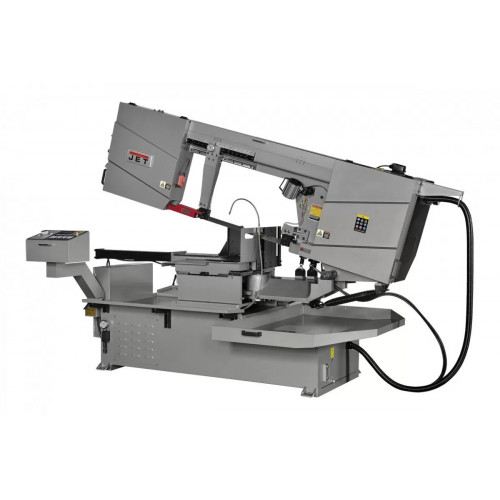

JET MBS-1824VDAS Ленточнопильный станок

ОСОБЕННОСТИ:

• Станок европейского типа;
• Поворот пильной рамы вправо и влево в диапазоне от -60° до +60°;
• Полуавтоматическая система подъёма консоли на заданную высоту (после резки);
• Регулируемая пружина для уравновешивания давления на пильную раму;
• Ширина ленточного полотна 41 мм;
• Регулируемая направляющая с линейной системой перемещения для перпендикулярного реза;
• Контроль натяжения полотна с помощью тензометра;

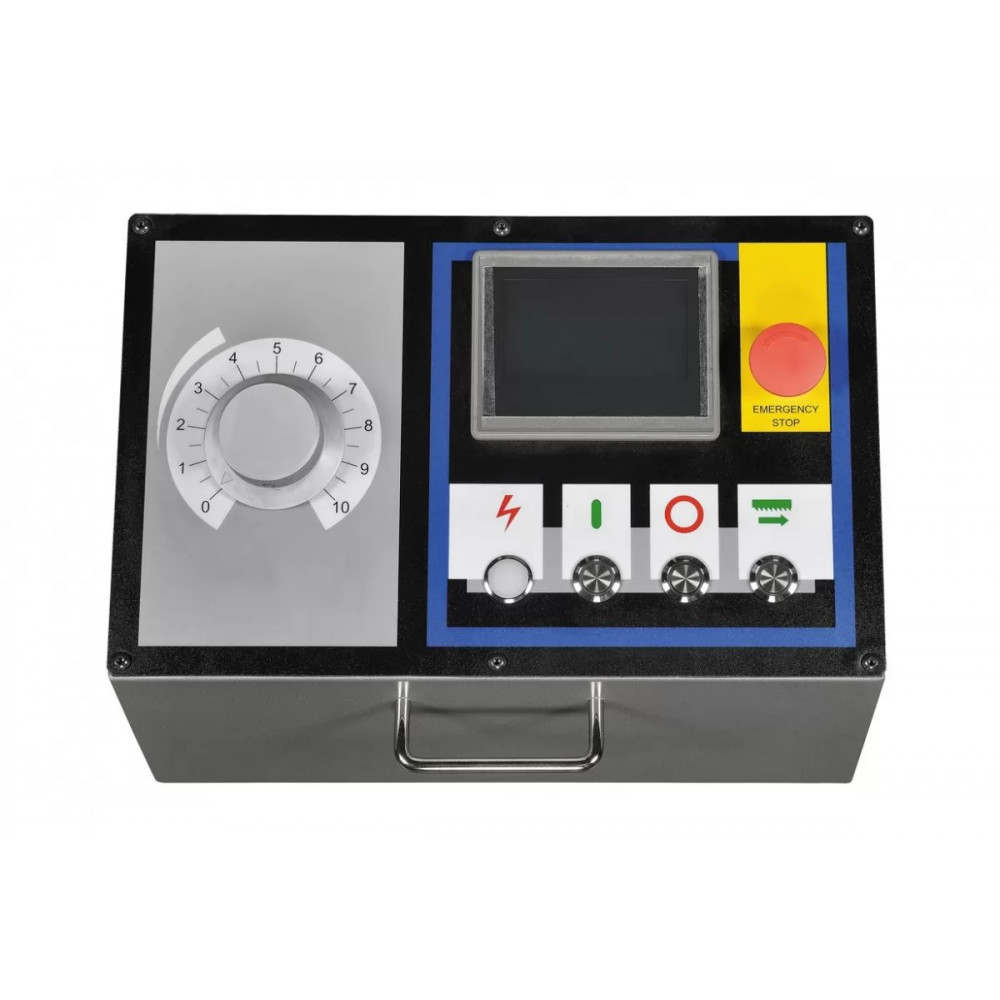

• Удобная выносная панель управления с интерфейсом человек/машина. Встроено 10 условий ошибок и устранение неполадок на экране. Индикация угла поворота;
• Мощный двигатель предназначен для работы в режиме длительной нагрузки;
• Механическая регулировка скорости движения ленточного полотна с помощью вариатора;
• Гидравлическая система подачи обеспечивает плавное опускание консоли пилы;
• Гидравлические тиски с переставляемой зажимной губкой тисков для изменения направления угла реза;
• Регулировка усилия зажима тисков;
• Регулируемый концевой упор для серийных работ;
• Съемный поддон для сбора стружки;
• Встроенная система подвода СОЖ;
• Система гидравлики;
• Лампа освещения зоны резания.

Ленточнопильный станок этой модели представляет собой модельный ряд станков европейского типа, предназначенных для промышленной эксплуатации. Оборудование рассчитано на пиление металлических заготовок больших диаметров, обработку профильных заготовок большой площади сечения. Конструкция станка позволяет осуществлять поворот пильной рамы влево и вправо на углы до 60°, в зависимости от технологической необходимости. Поворот осуществляется вручную, точная величина поворота отображается на дисплее пульта управления. Наличие системы гидравлики позволяет выполнять основные технологические циклы в полуавтоматическом режиме. Пильная рама плавно опускается и поднимается на высоту, предварительного настроенного концевого ограничителя. Система гидравлики обеспечивает работу гидравлических тисков для надежной фиксации заготовки. Есть отдельная регулировка усилия зажима тисков. Максимально допустимый диаметр круглых заготовок при обработке под прямым углом составляет 460 мм. Положение консоли под углом 60° позволяет вести обработку заготовок диаметром до 295 мм. Необходимое положение заготовок для обработки достигается путем переустановки тисков.

Модель MBS-1824 VDAS оснащена мощным асинхронным электродвигателем - 3,7 кВт, позволяющий работать в длительном режиме и при больших нагрузках. Наличие редуктора и вариатора обеспечивает 5-ти скоростную настройку движения ленточного полотна. Возможна установка скорости в 25, 38, 53, 66 и 80 м/мин. Сила натяжения полотна определяется с помощью тензометра. Станок рассчитан на работу с ленточным полотном шириной 41 мм. Управление подъемом/опусканием пильной рамы располагается на пульте управления с дисплеем интерфейса человек/машина, вынесенного в отдельный блок.

Ленточнопильный станок имеет две направляющие, регулирующие проход полотна, предотвращающие увод полотна при пилении заготовок большого диаметра. Направляющие имеют блоки подшипников, создающие необходимое позиционирование полотна под прямым углом. Очистка полотна от стружки осуществляется с помощью, вращающейся корд щетки. Станок оборудован системой подачи СОЖ на направляющие и непосредственно в зону резания.

Оборудование имеет съемный поддон для сбора стружки. Вес станка в снаряженном состоянии 1460 кг.

КОМПЛЕКТАЦИЯ

• Регулируемый концевой упор - 1 шт;
• Опорные пятки - 4 шт;
• Выравнивающий винт с гайкой M16 x 4 шт;
• Разводной ключ до 300 мм - 1 шт;
• Набор шестигранных ключей 1 комплект;
• Набор гаечных ключей - 1 комплект;
• Крестовая отвертка x 1 шт;
• Плоская отвертка x 1 шт;
• Сменные опорные пластины тисков 4 шт (ширина 35, 70, 90, 110 мм).
