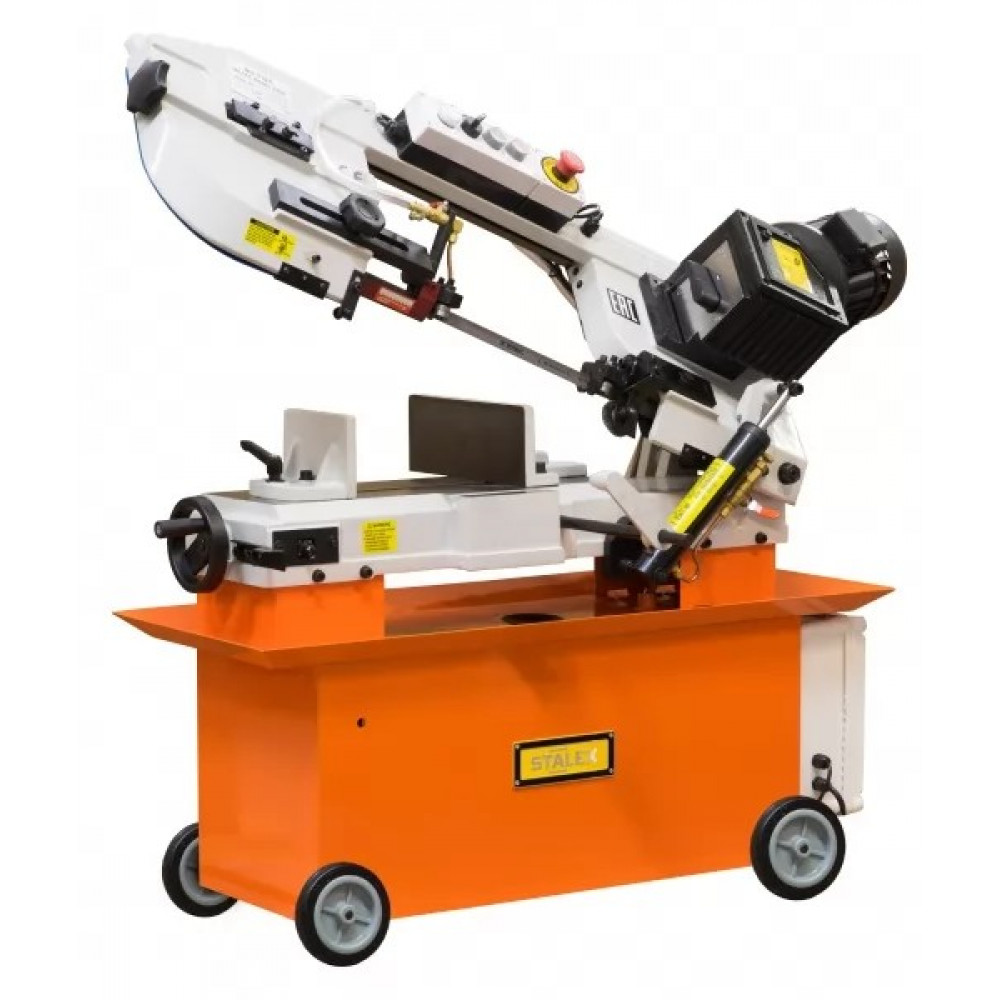

Ленточнопильный станок с гидроразгрузкой Stalex BS-712G

Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.

Станки Stalex BS-712 имеют высоту полотна 20 мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.

Процесс пиления:

• Точность движения ленты обеспечивается за счет роликовых подшипников;
• Движение ленты осуществляется через мотор-редуктор в 3-х скоростных режимах;
• Регулировка угла поворота вдоль шкалы;
• Регулируемая подача СОЖ в зону резания.

Основные элементы cтанка Stalex BS-712:

• Опускание рамы осуществляется под собственным весом;
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном;

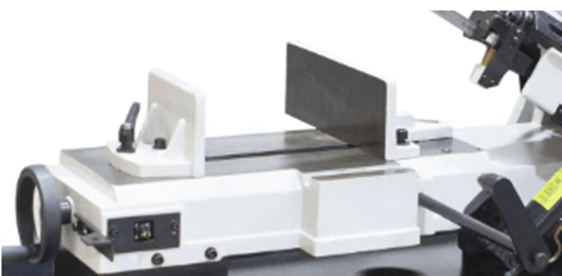

• Быстрый зажим заготовки - тиски с ручным зажимом;
• Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ;
• Подвижная направляющая с роликовыми подшипниками натяжения полотна;
• Скорость вращения полотна имеет 3 скоростных режима;
• Ручное натяжение ленты;
• Мерный упор 250 мм;
• Пила ленточная квалитет М42.

Модель имеет поворот губок тисков.

Привод зубчатый.

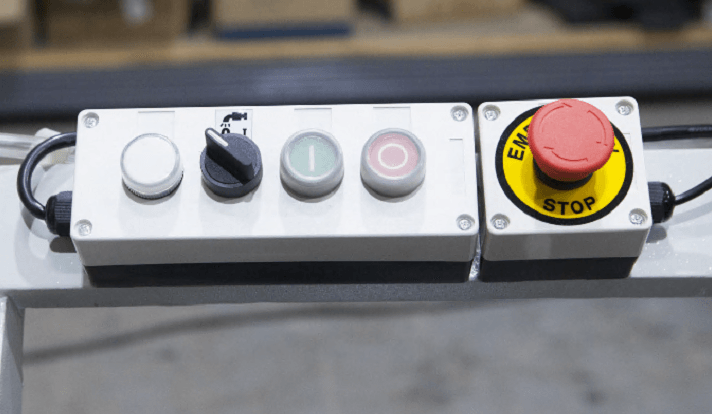

Панель управления

- Индикатор включения станка
- Переключатель работы системы СОЖ
- Кнопка включения станка
- Кнопка выключения станка
- Общая кнопка стоп

Рычаг переключения скорости вращения полотна.

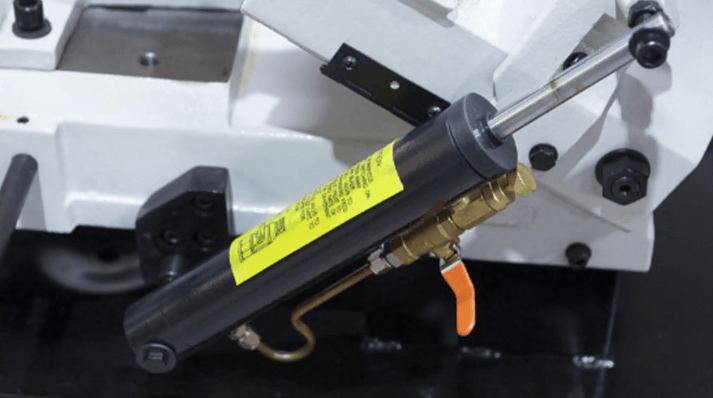

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

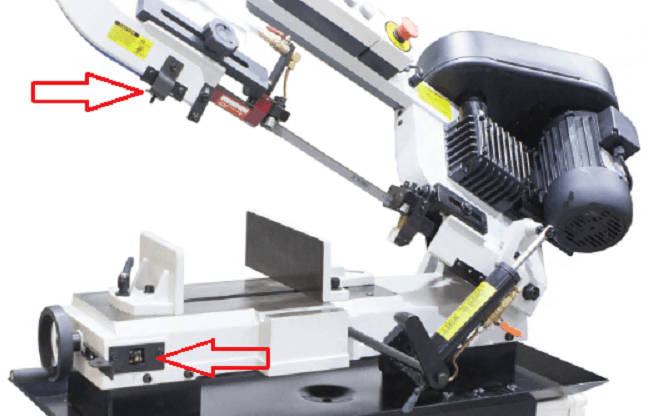

Датчик выключения станка в нижнем положении рамы.

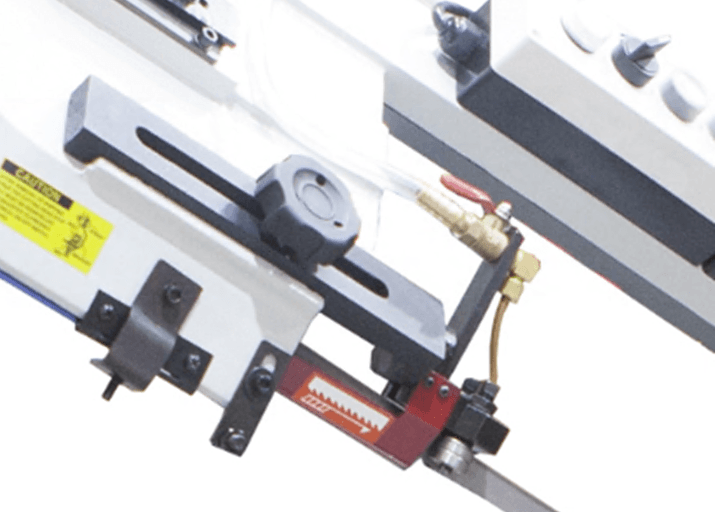

Подвижная направляющая с роликовыми подшипниками натяжения полотна.

Регулировочный кран для регулировки напора СОЖ.

Неподвижная направляющая с роликовыми подшипниками натяжения полотна.

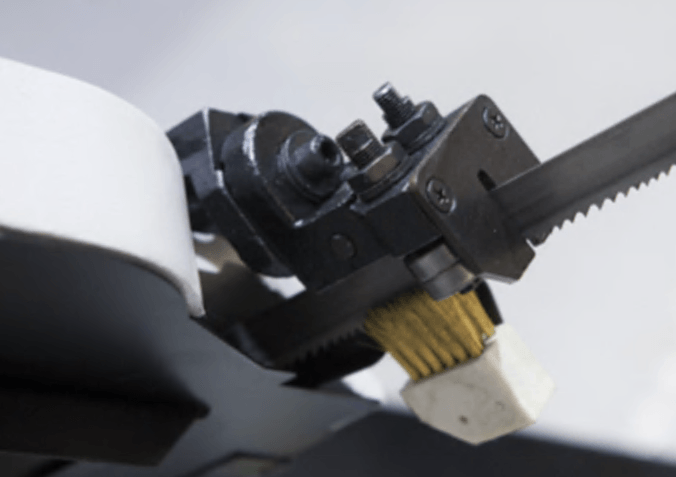

Механическая щётка для очистки полотна.

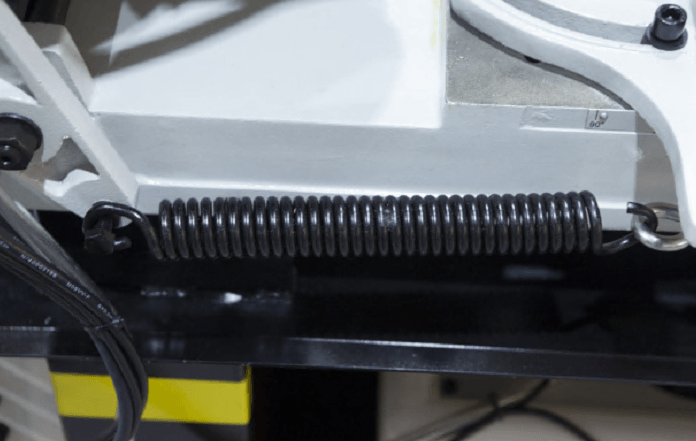

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).

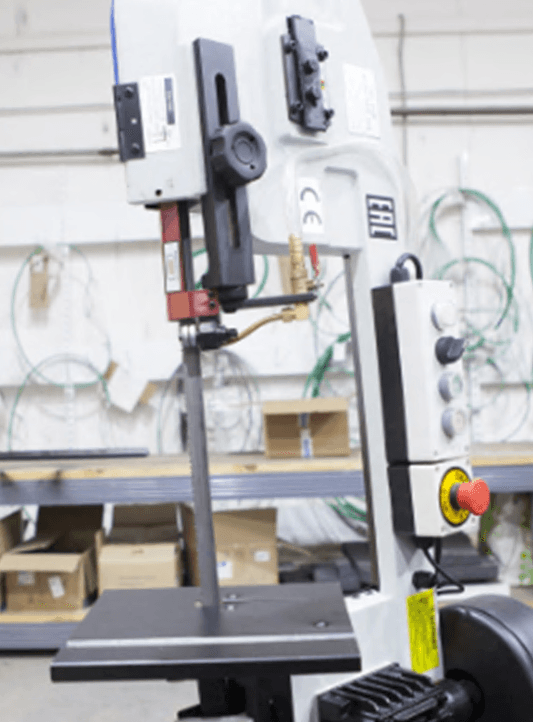

Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении.

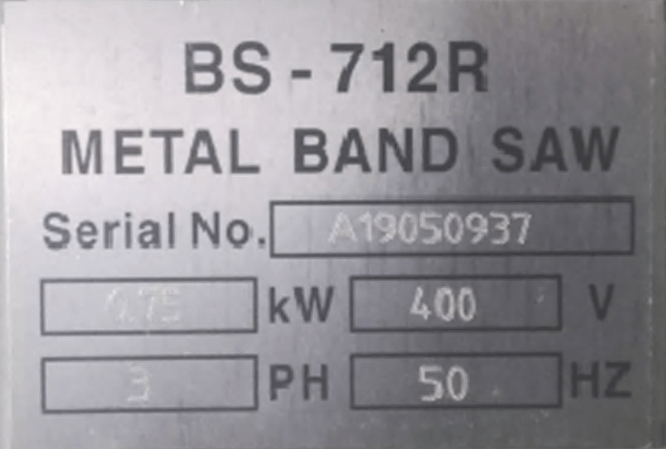

Шильдик станка.

Мерный упор 250 мм.

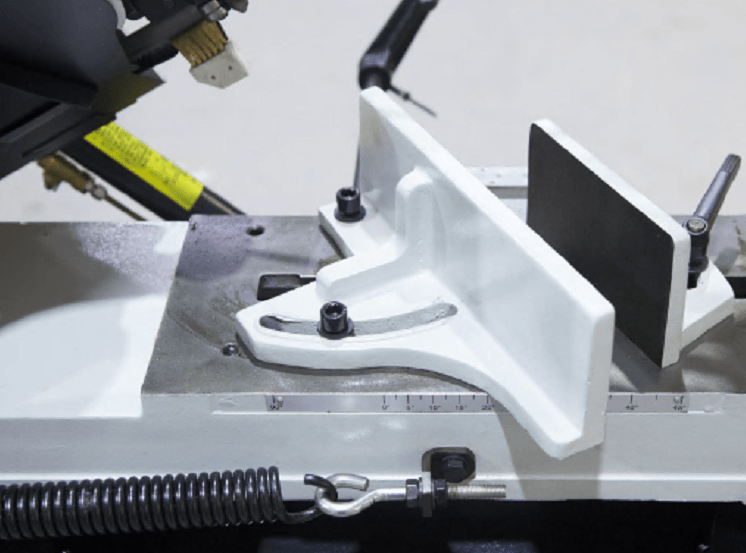

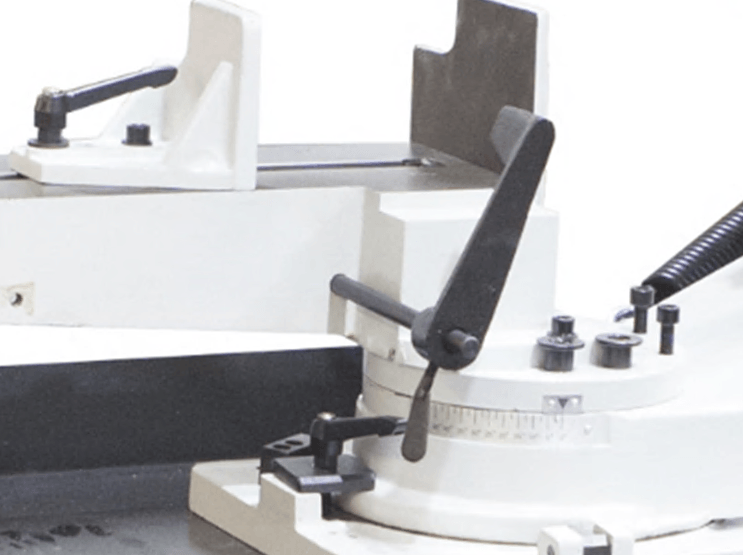

Регулировка угла поворота вдоль шкалы.

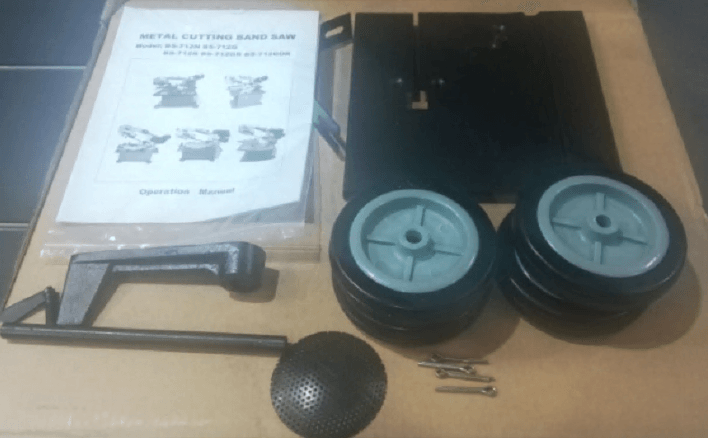

В комплектации со станком поставляется:

• мерный упор
• колёса (4 шт.)
• стол для вертикального пиления
• инструкция

(инструмент в станок не вкладывается)
