| Max диаметр обработки220 мм | Max скорость ленты80 м/мин | Min скорость ленты40 м/мин |
| Выходная мощность двухскоростного двигателя0,75/1,1 кВт (3-х фазный) | Гарантия1 год | Гидравлическая система с электромагнитным клапаном+ |
| Длина полотна2450 мм | Зажим заготовкиручной (+ рычаг быстрой доводки) | Количество скоростей2 |

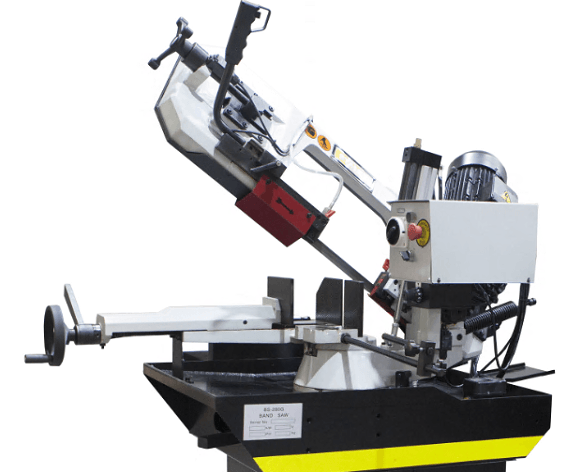

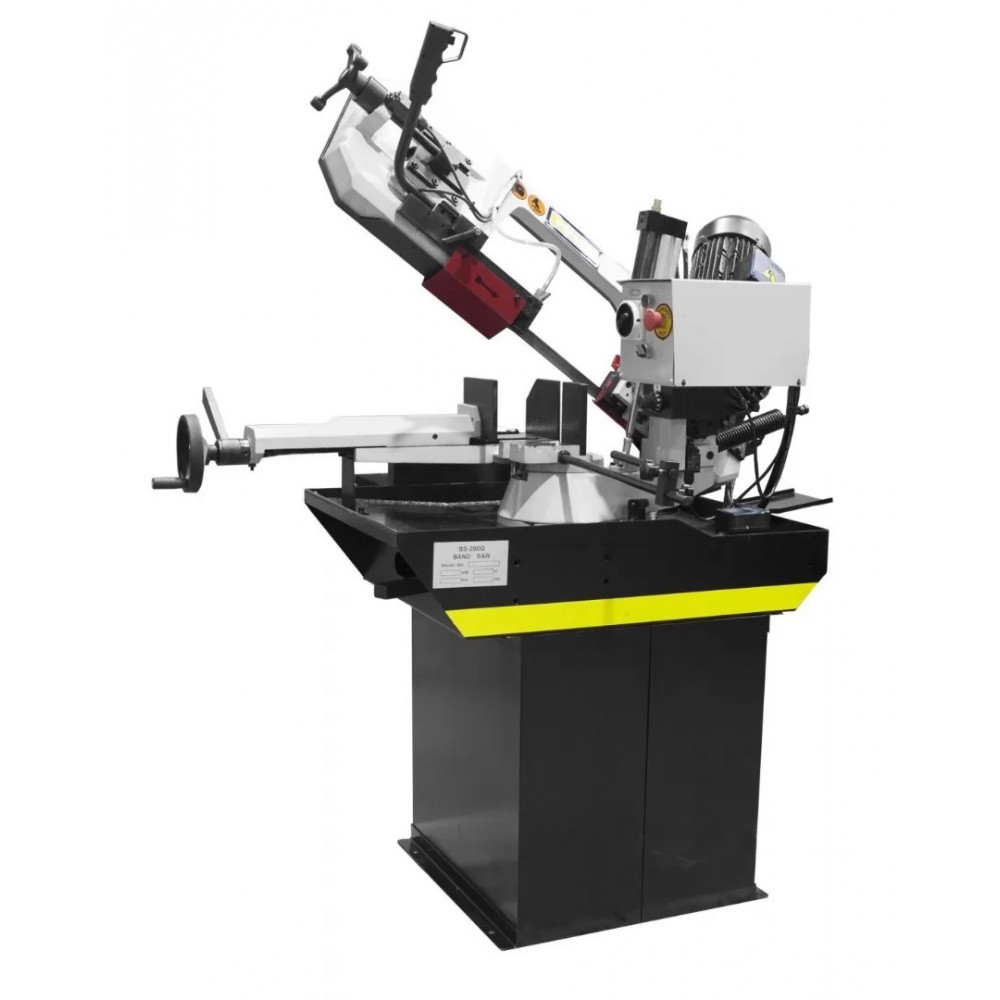

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели Stalex BS-280G вынесен на приборную панель – инвентор опускания рамы.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Гидравлическая система снабжена электромагнитным клапаном.
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Стандартная комплектация для Stalex BS-280G:
- Поворотный стол с возможность поворота 0°…+45°…+60º
- Подвижные направляющие с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и доводчиком
- Скорость вращения пилы, фиксированная 40,80 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42

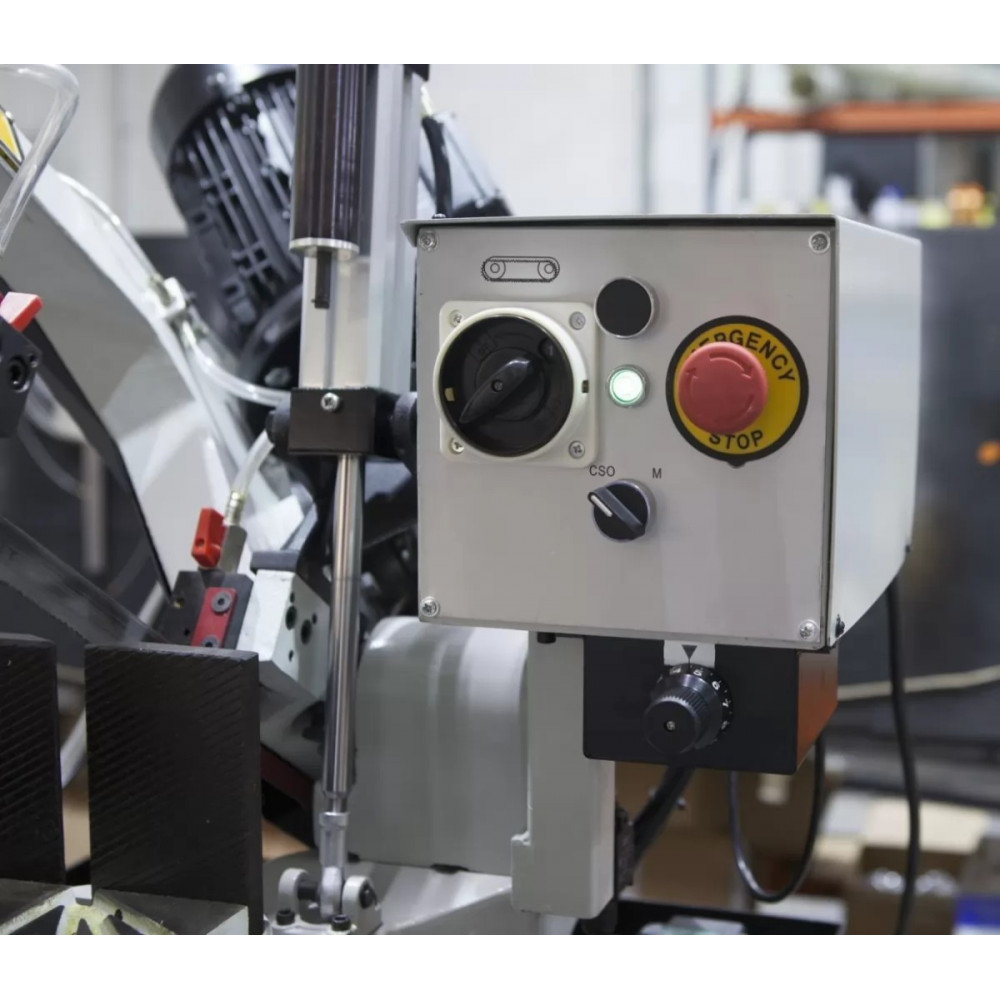

Панель управления
- Переключатель скорости резания и выключения станка
- Кнопка включения станка
- Индикатор включения станка
- Общая кнопка стоп
- Переключатель режима работы (автоматическое и с контролем подачи вниз)
- Маховик плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления)

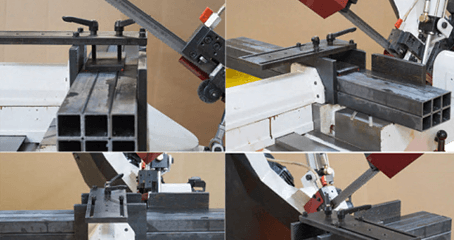

Дополнительный прижим для пакетной резки для BS-280G
Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.
Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.
Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.

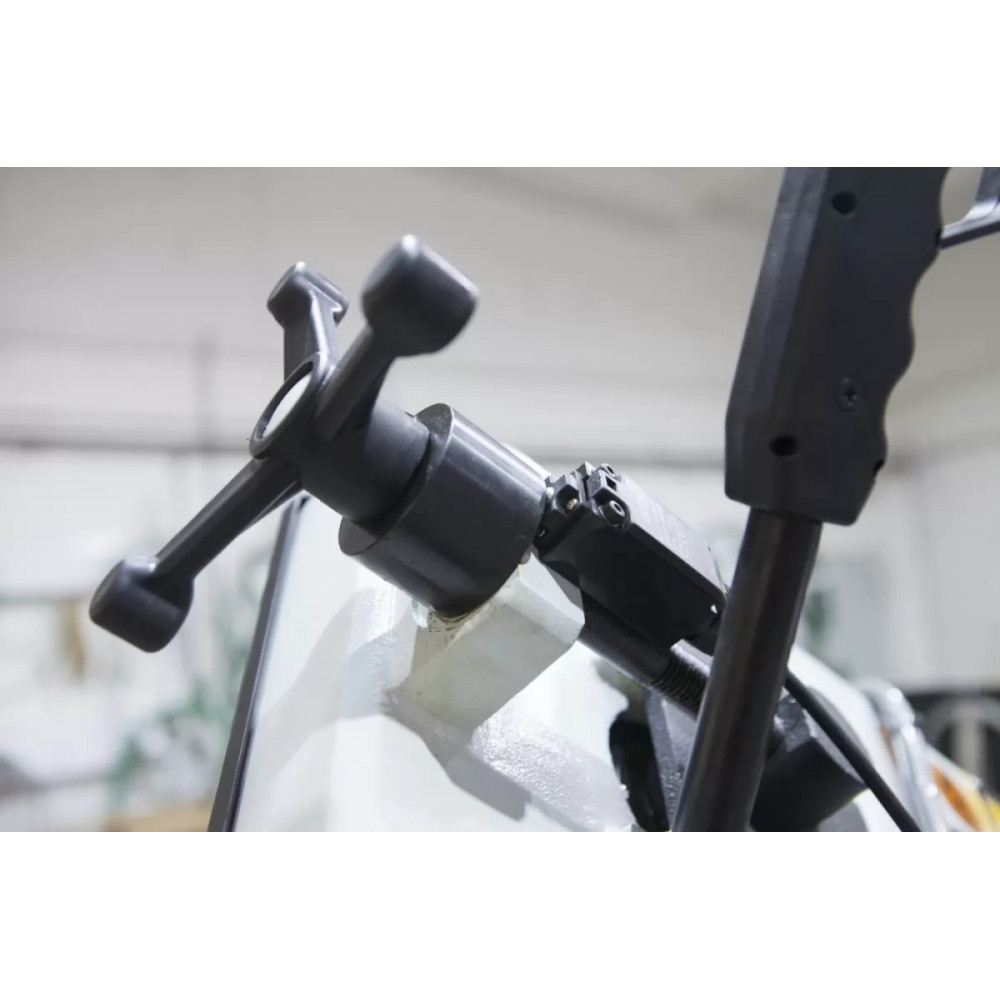

Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра.
Регулировка гидроцилиндра производится маховиком плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления)
Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).

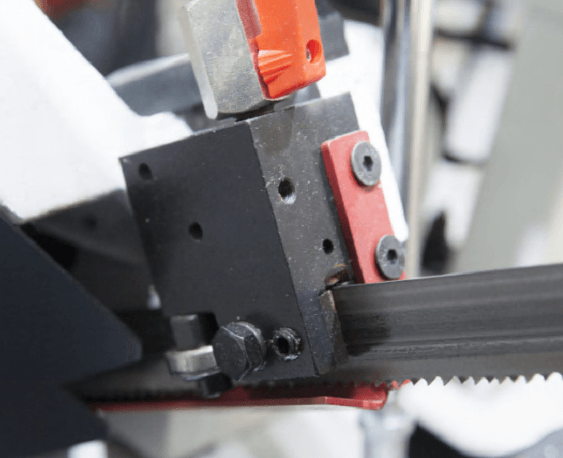

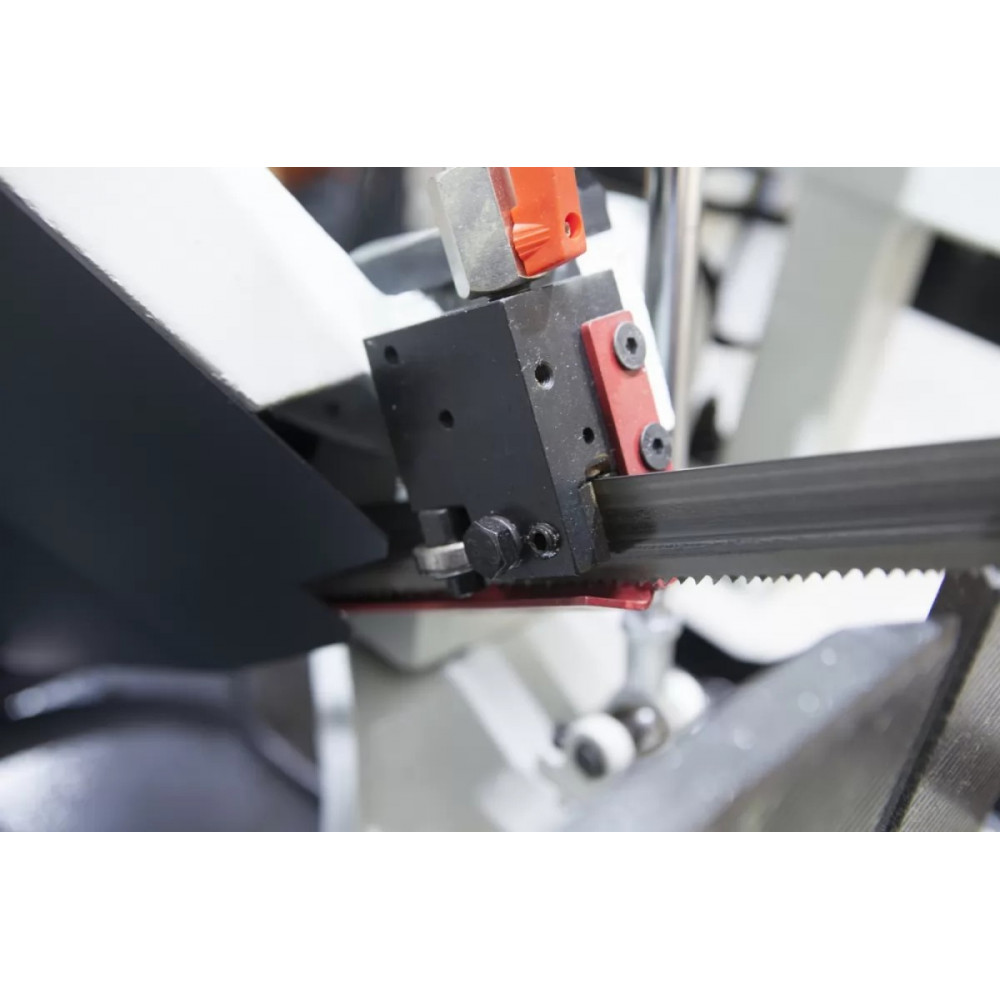

Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

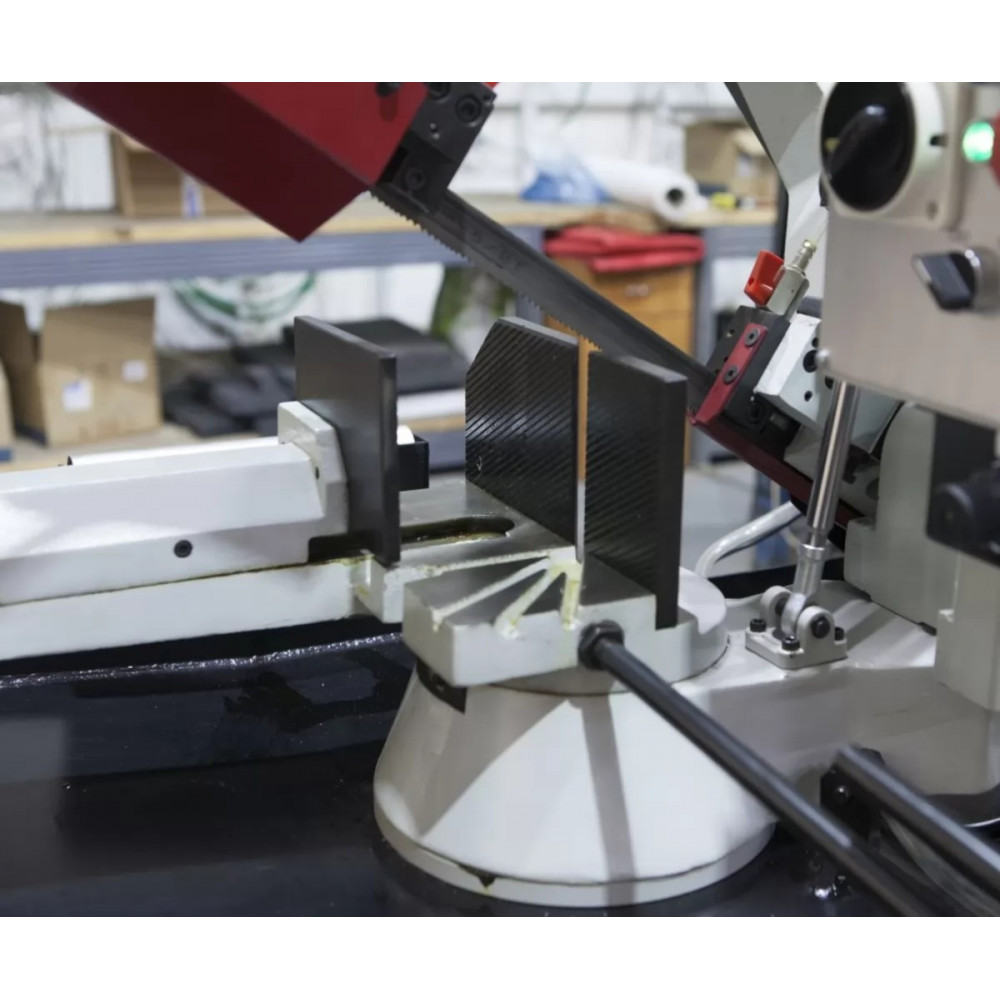

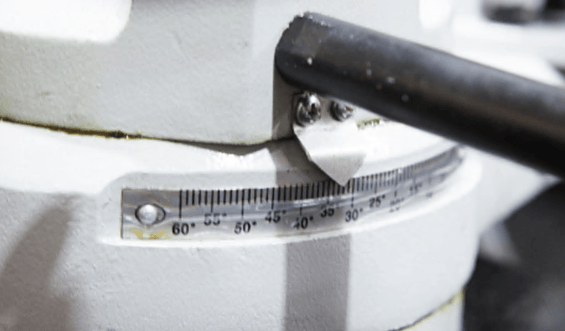

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.

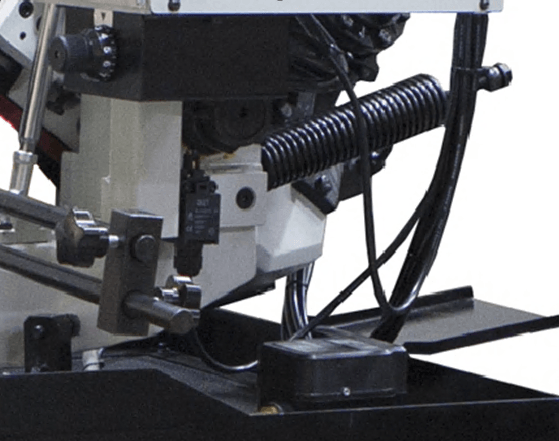

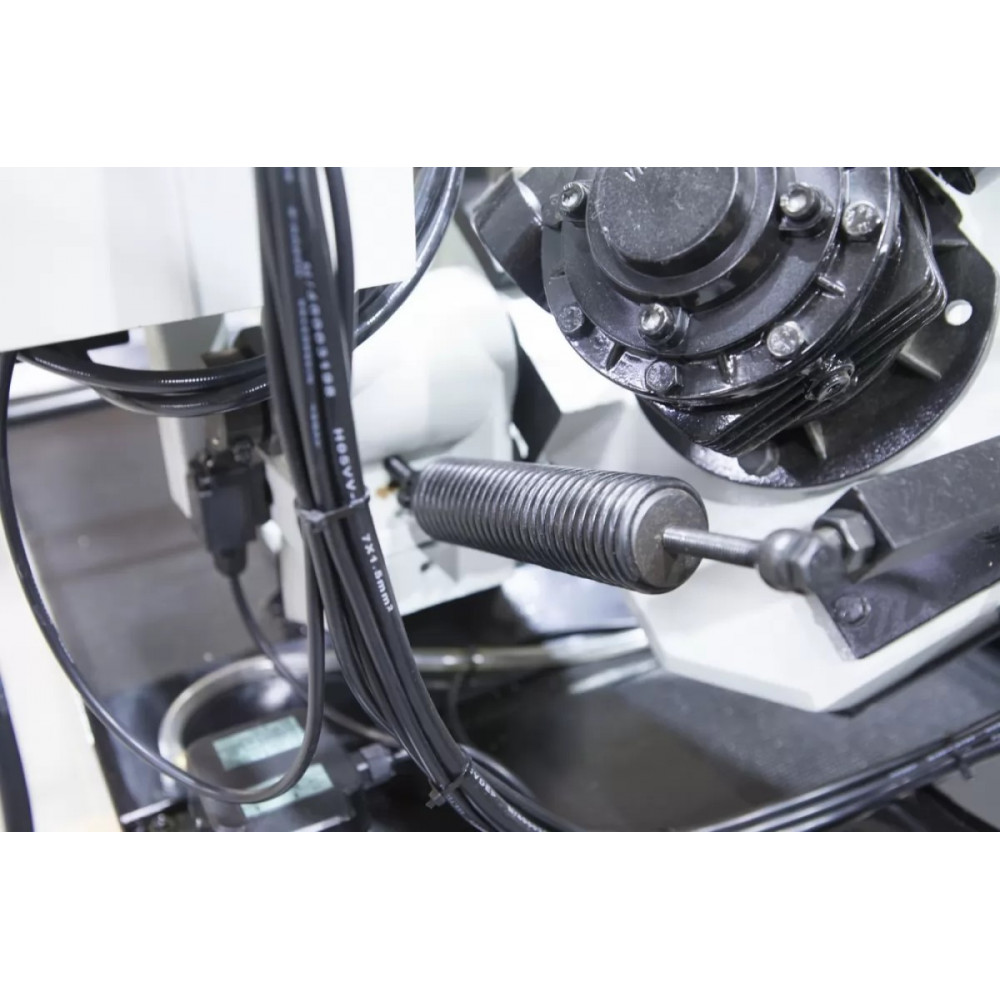

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).

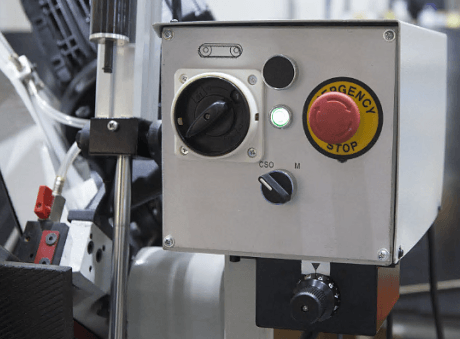

Панель управления.
Маховик плавной регулировки скорости опускания рамы.
Зубчатый привод.
Неподвижные механические тиски.
Рычаг доводки тисков.
Механическое натяжение полотна.

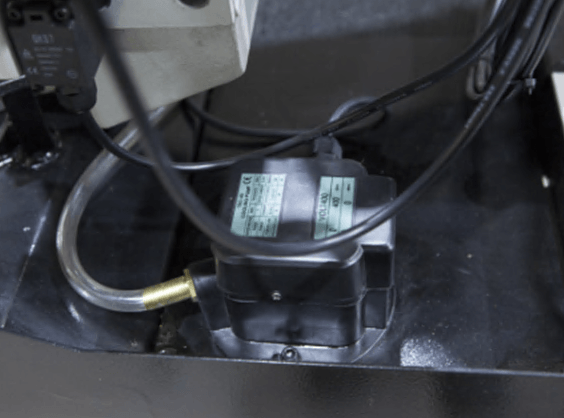

Помпа СОЖ.

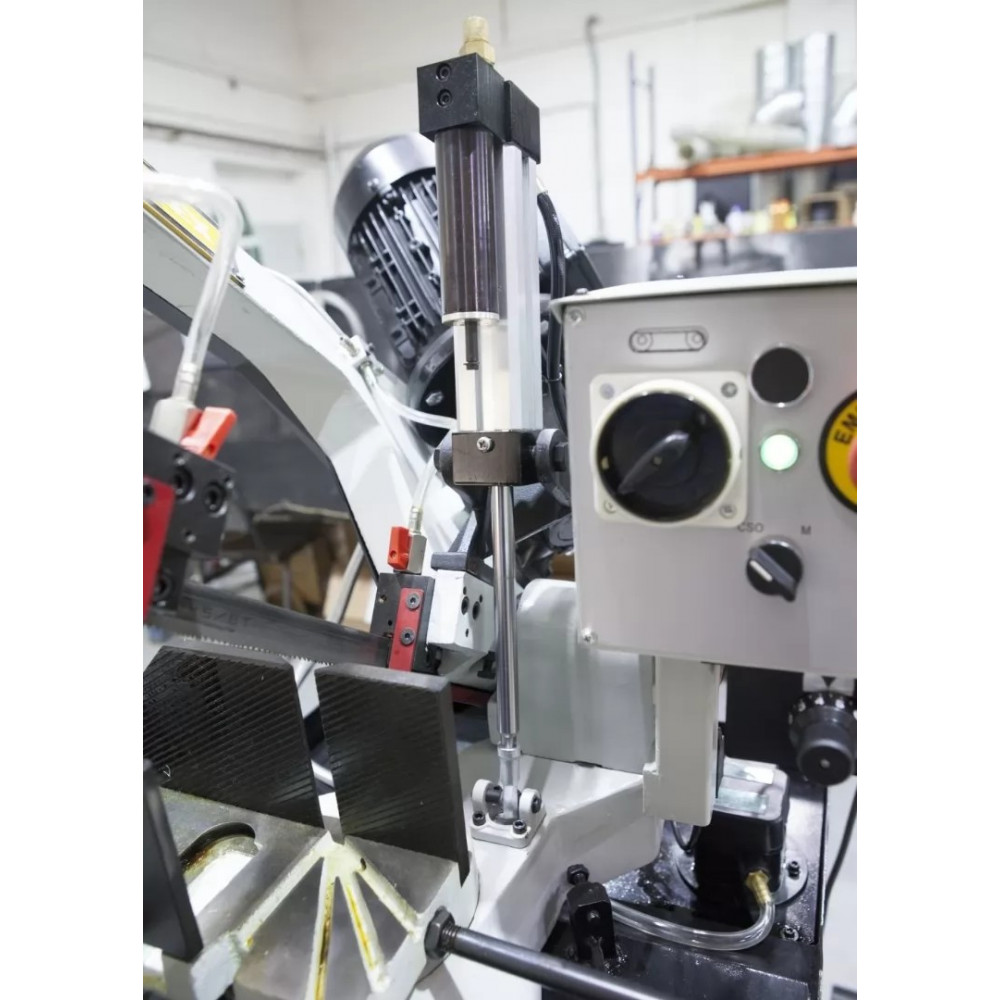

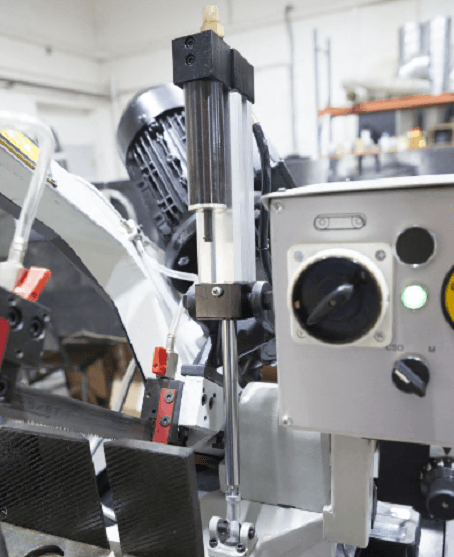

Гидроцилиндр с электромагнитным клапаном.

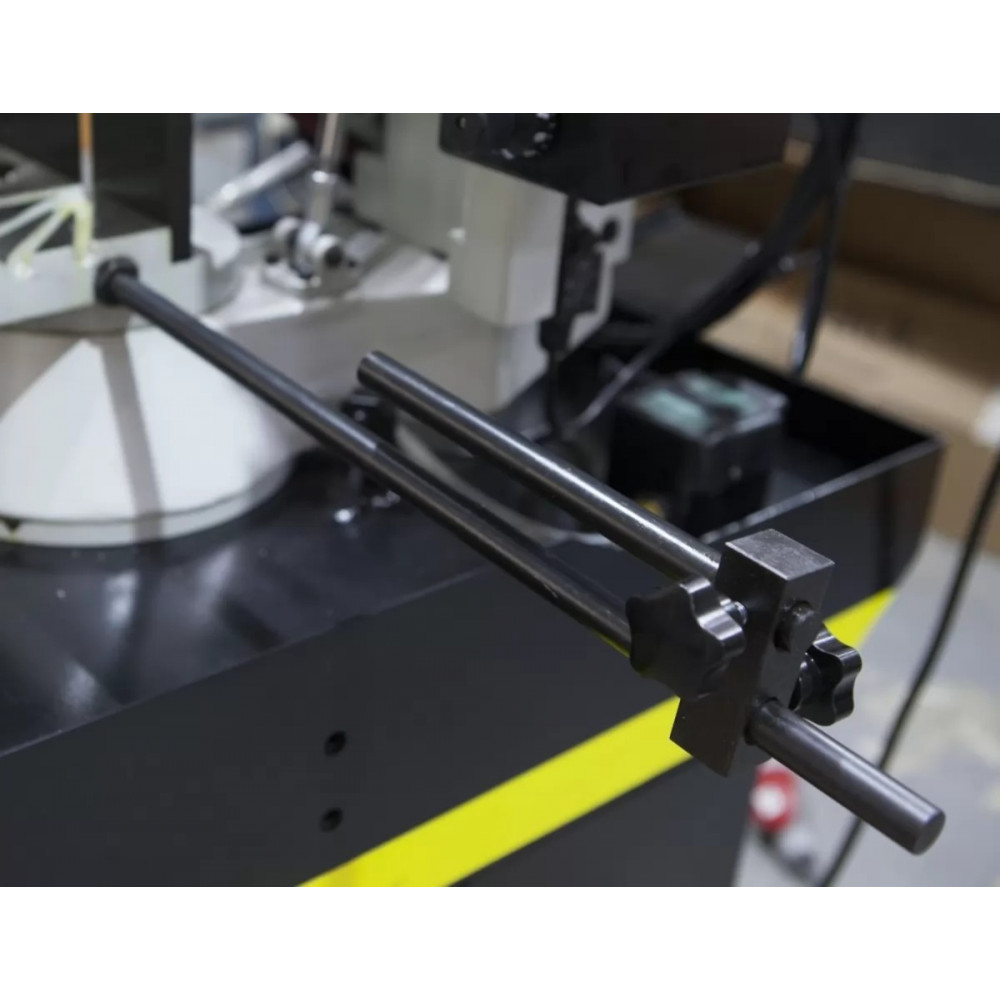

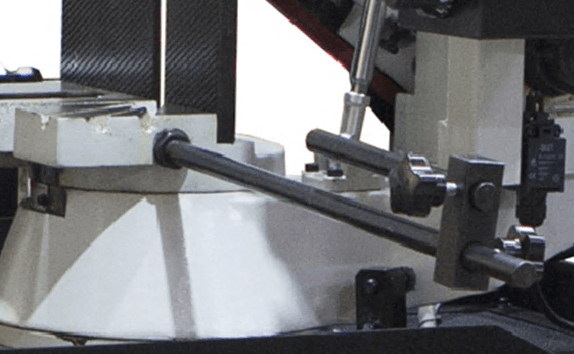

Мерный упор 500 мм.

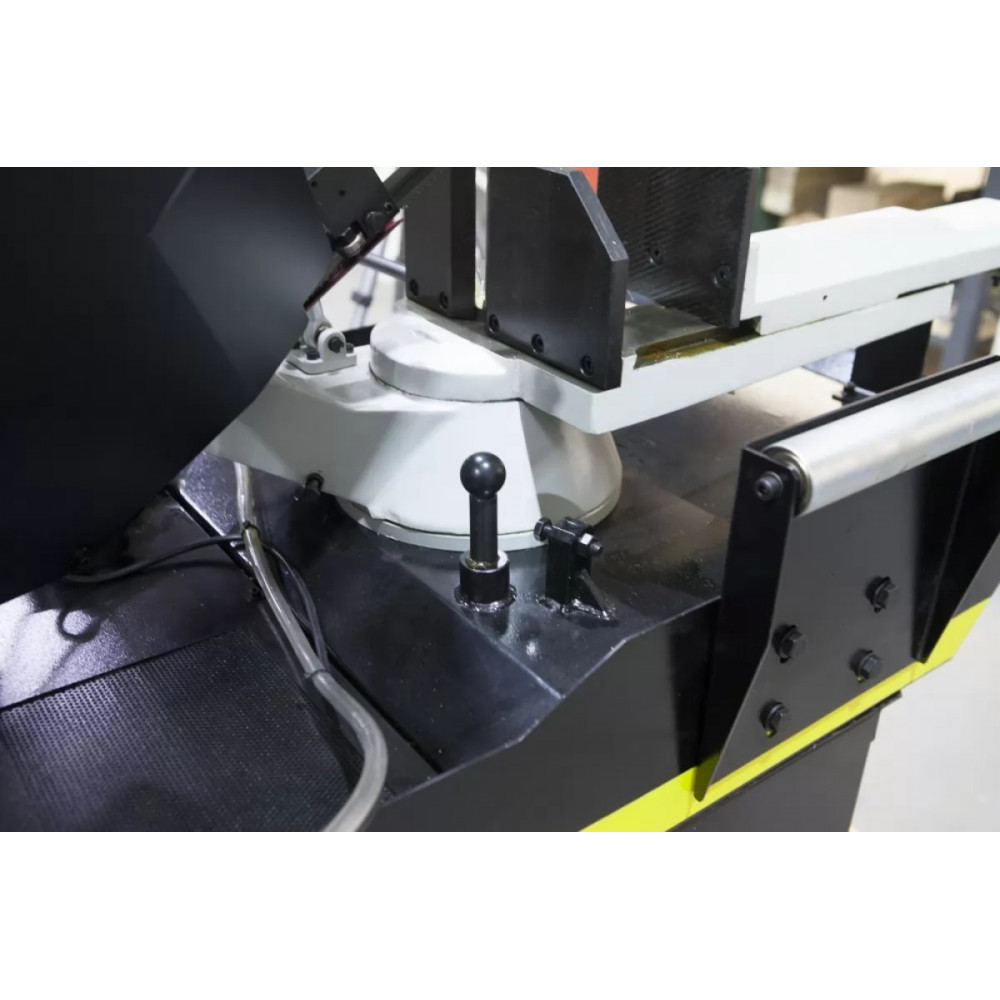

Рычаг фиксации поворота рамы.
Мерный упор 500 мм.

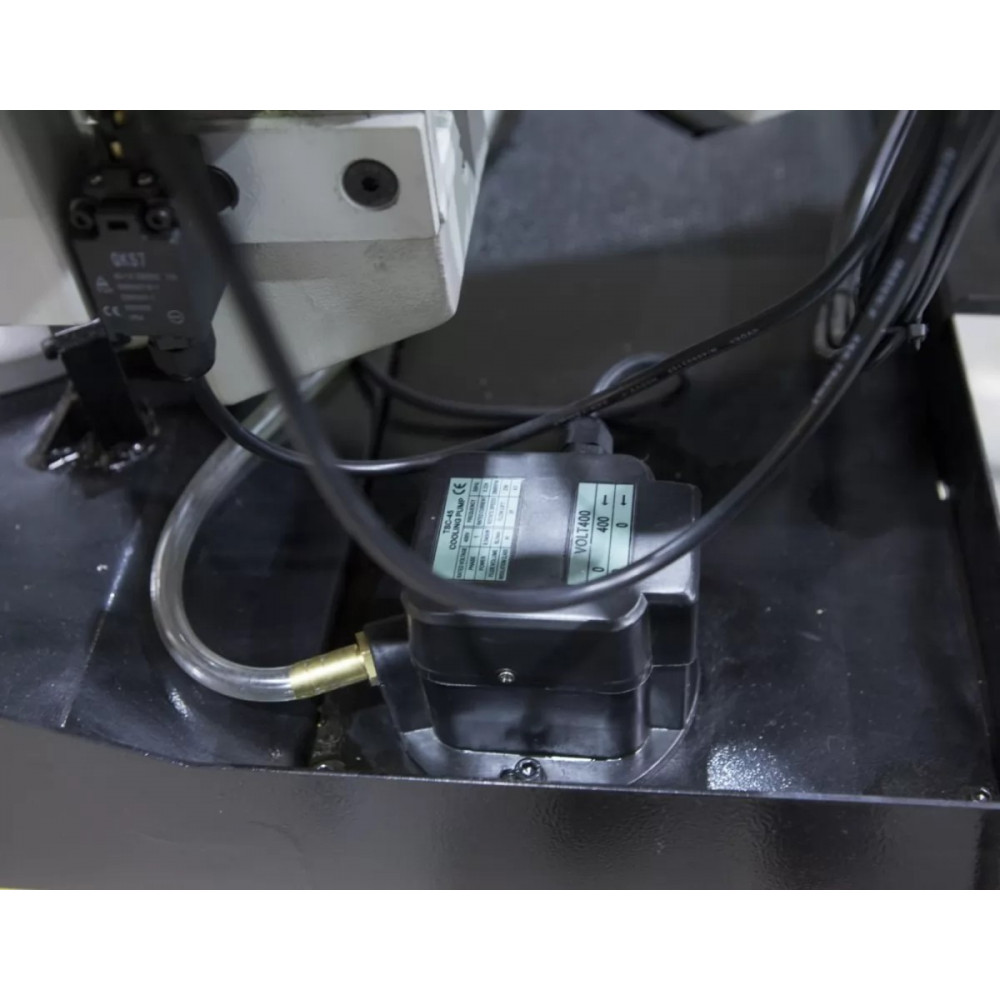

Помпа СОЖ.

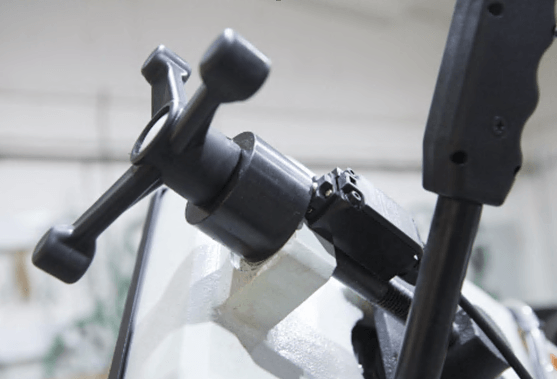

Маховик ручного натяжения ленты.

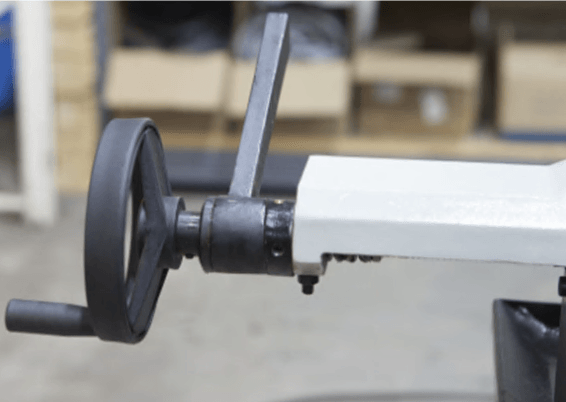

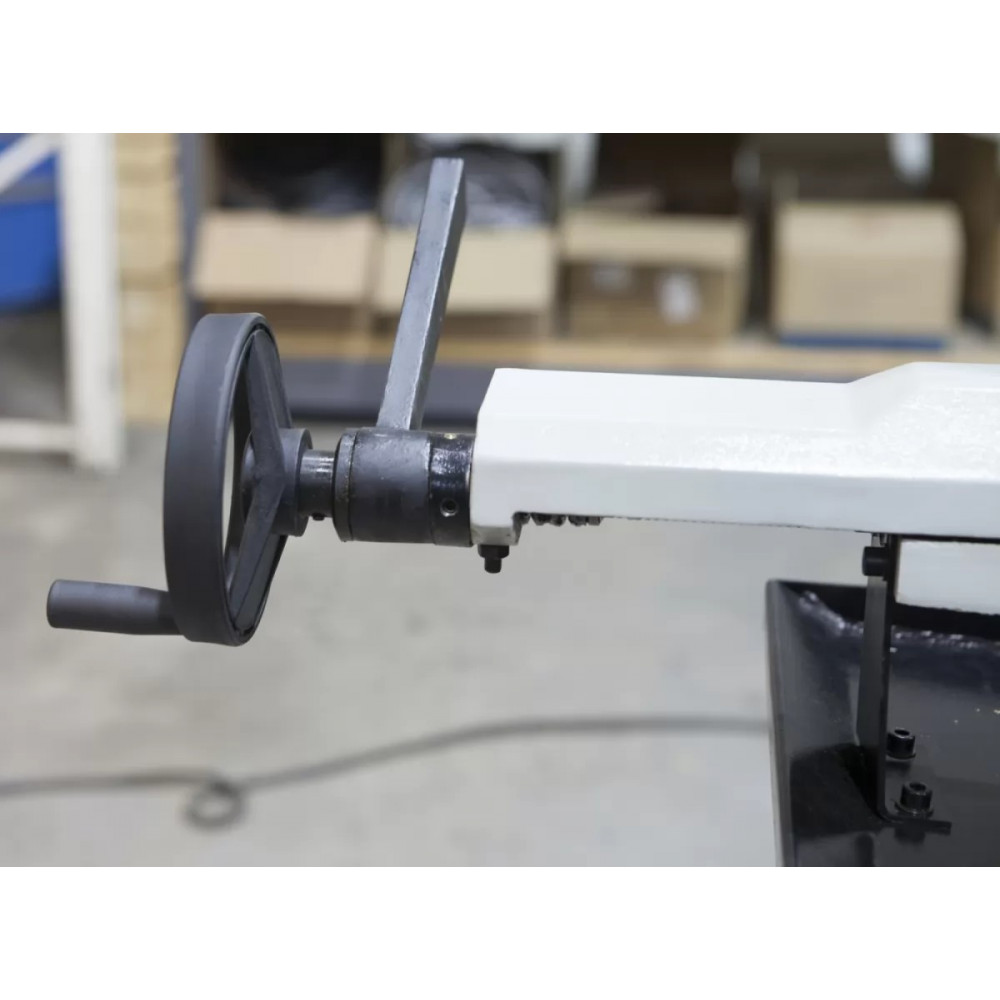

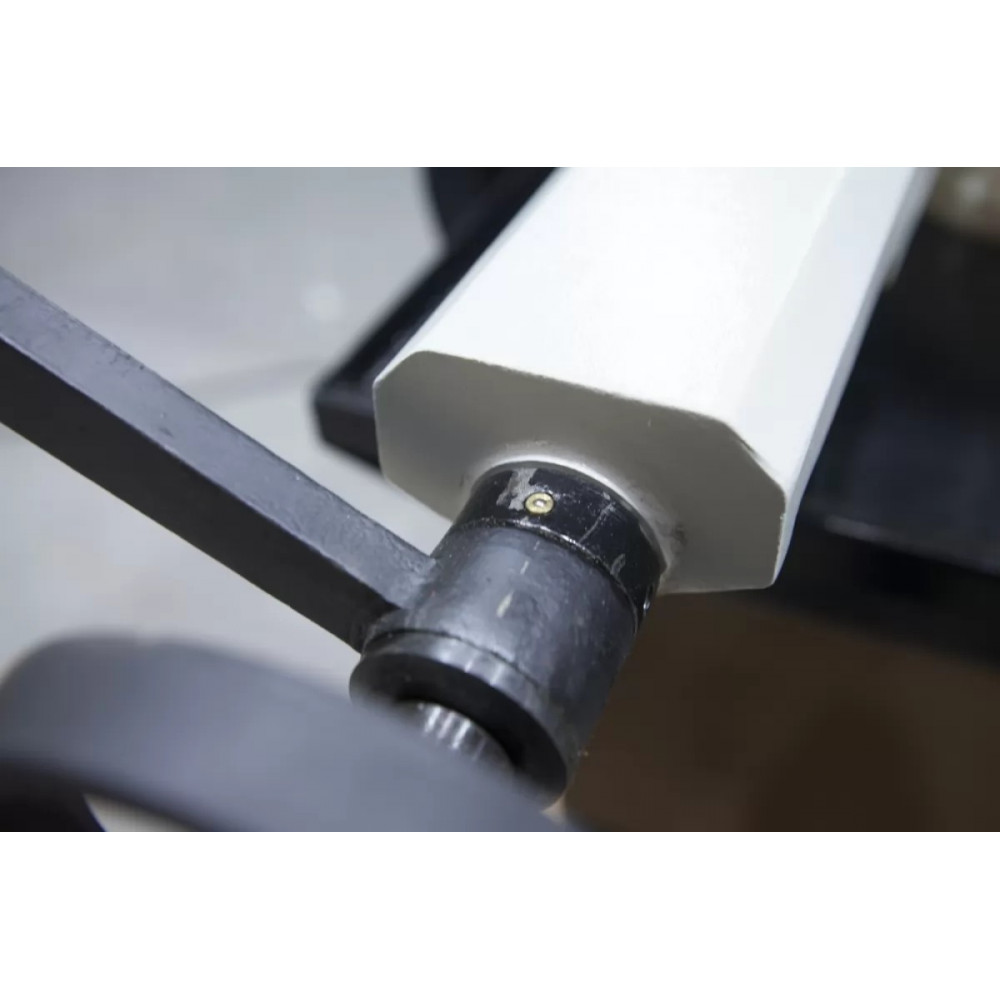

Маховик тисков и рычаг быстрой доводки.

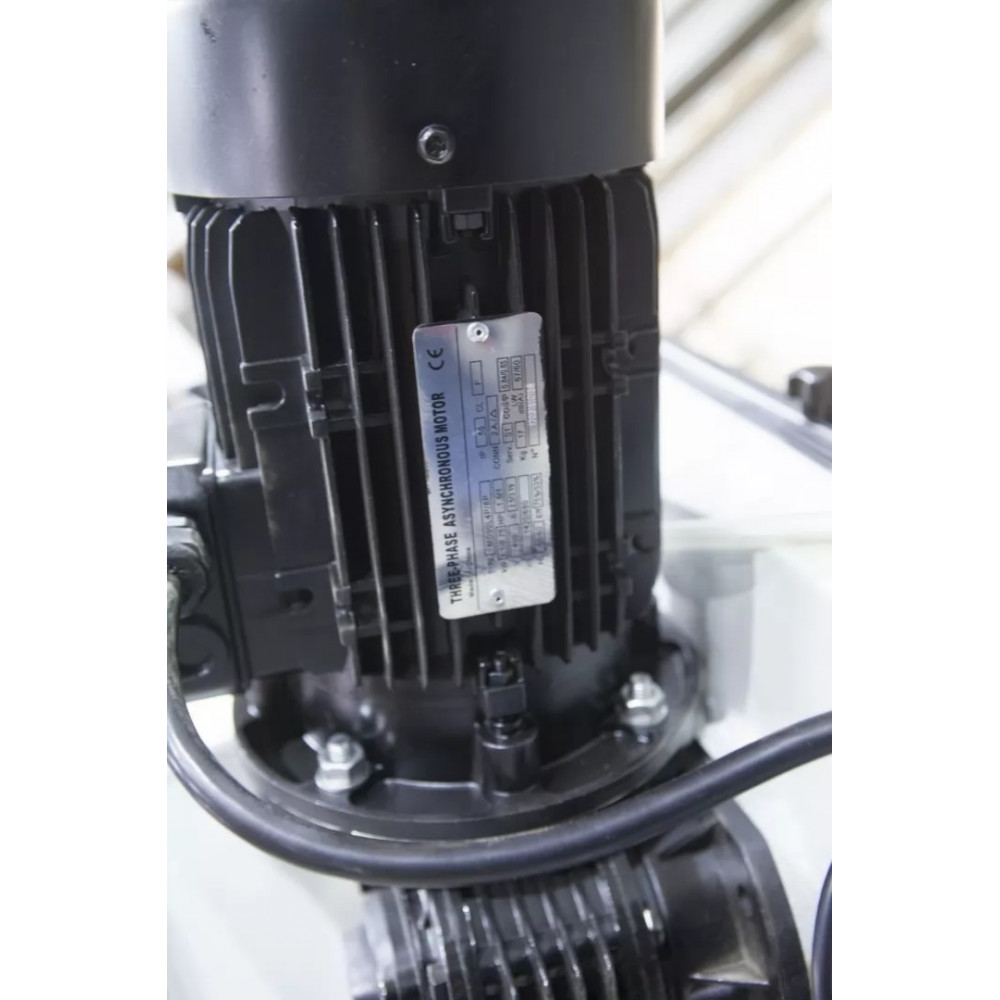

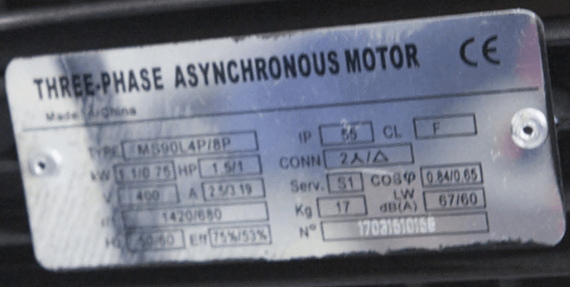

Шильдик мотора.

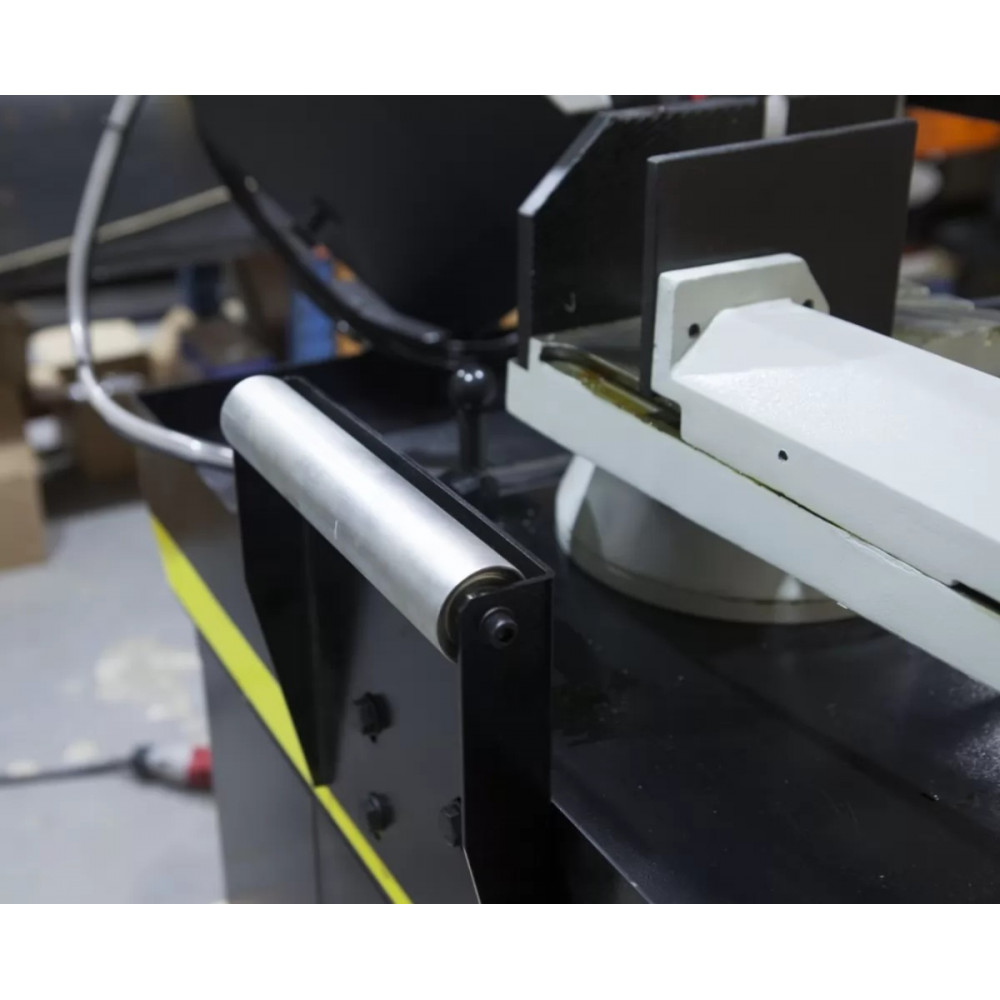

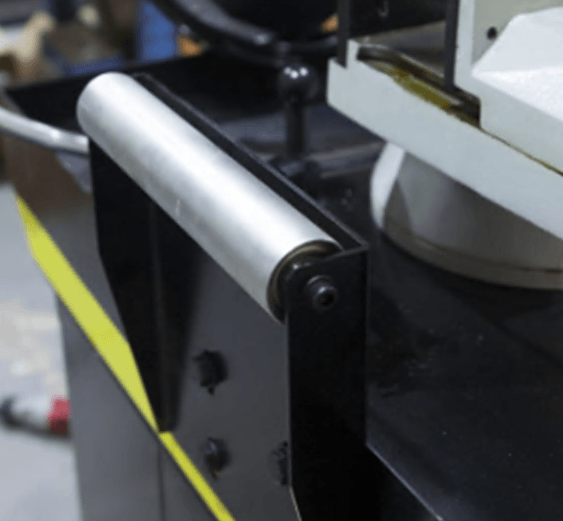

В стандартной комплектации ролик прямой, предназначен для подачи и перемещения заготовок к тискам.
| Max диаметр обработки | 220 мм |
|---|---|
| Max скорость ленты | 80 м/мин |
| Min скорость ленты | 40 м/мин |
| Выходная мощность двухскоростного двигателя | 0,75/1,1 кВт (3-х фазный) |
| Гарантия | 1 год |
| Гидравлическая система с электромагнитным клапаном | + |
| Длина полотна | 2450 мм |
| Зажим заготовки | ручной (+ рычаг быстрой доводки) |
| Количество скоростей | 2 |
| Максимальное сечение круглого профиля (+90° / +45° / +60°) | 220 мм / 160 мм / 110 мм |
| Максимальное сечение прямоугольного профиля (+90° / +45° / +60°) | 250 x 155 мм / 160 х 110 мм / 80 x 95 мм |
| Масса нетто/брутто | 254/287 кг |
| Мерный упор | 500 мм |
| Мощность | 1500 Вт |
| Напряжение | 380 В |
| Охлаждение | Есть |
| Потребляемая мощность двухскоростного двигателя | 1/1,5 кВт (3-х фазный) |
| Привод | зубчатый |
| Производитель | Stalex |
| Размер полотна | 27 х 0,9 х 2450 мм |
| Размер упаковки | 1330 х 800 х 1050 мм - пила, 670 х 400 х 620 мм - стойка |
| Расстояние от пола до основания тисков | 935 мм |
| Скорость резания | 40 – 80 м/мин |
| Страна-производитель | Россия |
| Угол разворота рамы | 45°/60°/90° |
| Ширина полотна | 27 мм |
-
