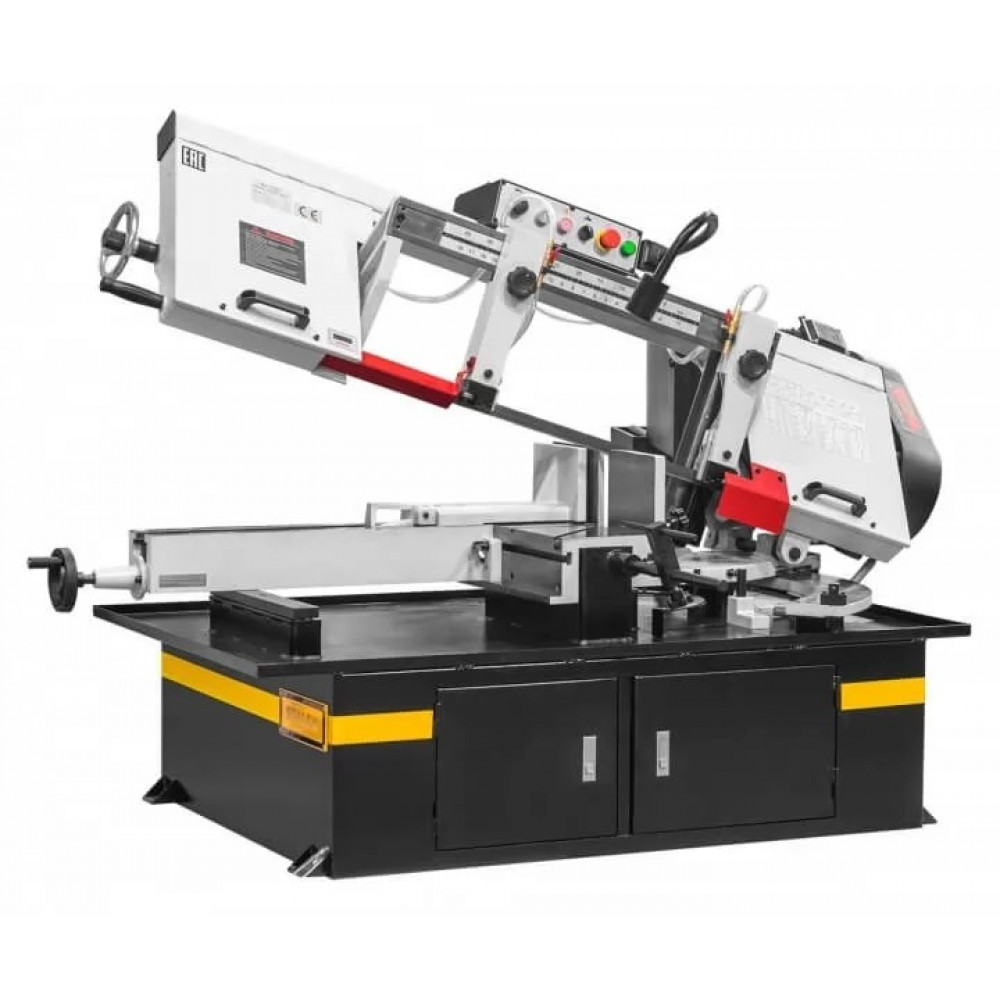

Ленточнопильный станок с гидроразгрузкой Stalex BS-1018T

На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-1018Т разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 260 мм, с поворотом рамы в обе стороны -45°… 0 …+45° …+60°.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27 мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.

Данная модель находит широкое применение благодаря максимальной загрузки станка (макс. ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).

Модель Stalex BS-1018Т реализует все преимущества ленточнопильных станков:

• Возможность поворота в обе стороны -45°… 0 …+45° …+60°;
• Подвижные направляющие с твердосплавными пластинками;
• Скорость вращения пилы, фиксированная 24, 52, 78, 109 м/мин;
• Ручное натяжение ленты;
• Тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации;
• Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза;
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ;
• Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок;
• Пила ленточная квалитет М42 в комплектации (для запуска и начало работы).

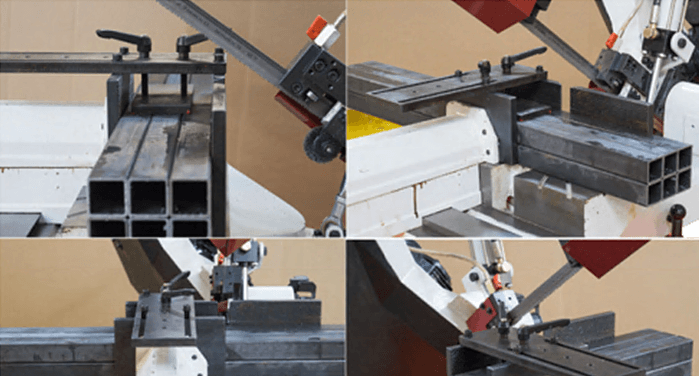

Дополнительный прижим для пакетной резки для BS-1018T.

Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.

Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.

Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.

Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

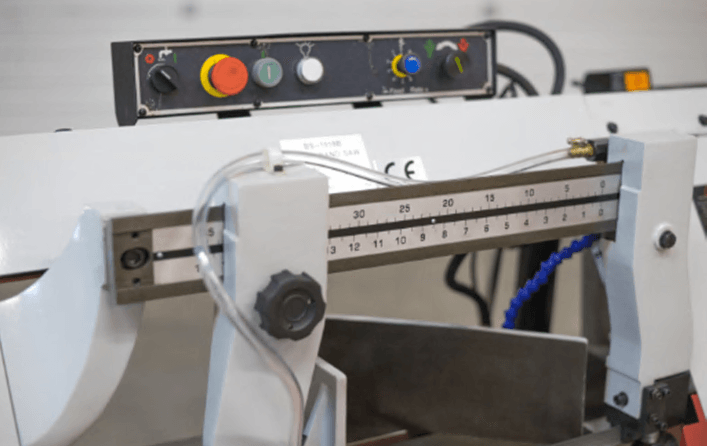

Пульт + направляющие станка.

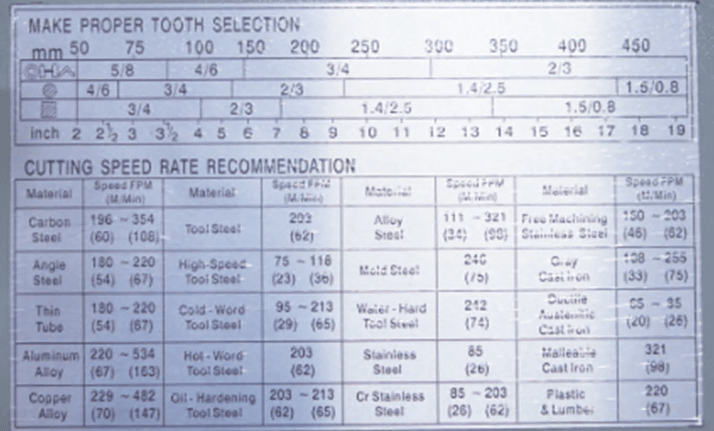

Таблица скорости резания и подбора шага зубьев.

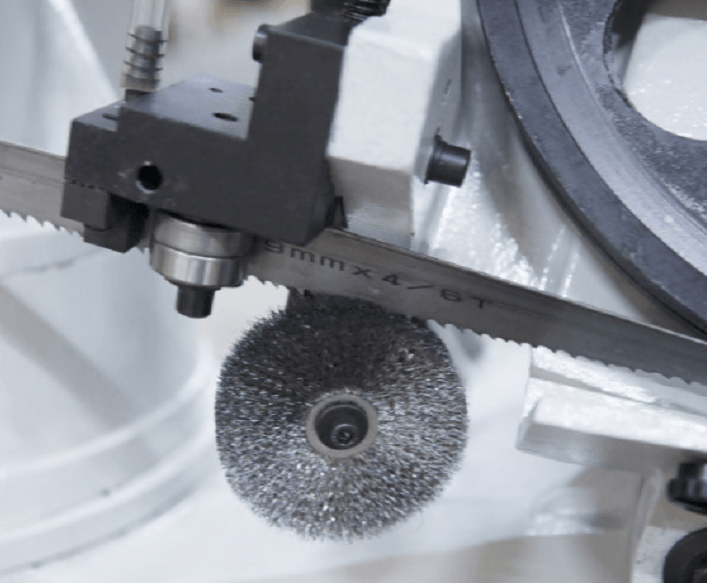

Механическая дисковая щётка (приводимая в движение от движения полотна).

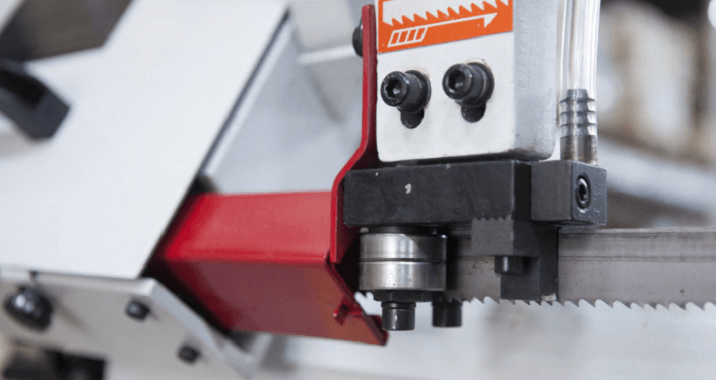

Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна.

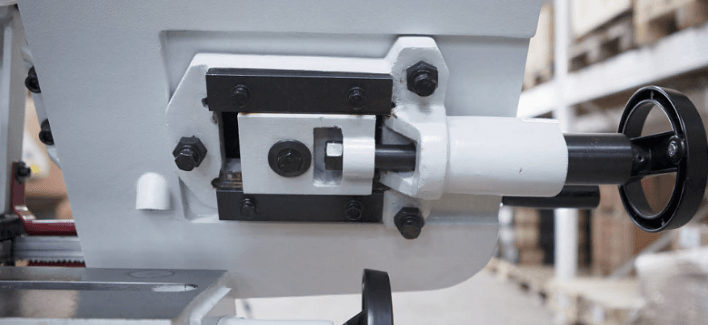

Механическое натяжение полотна.

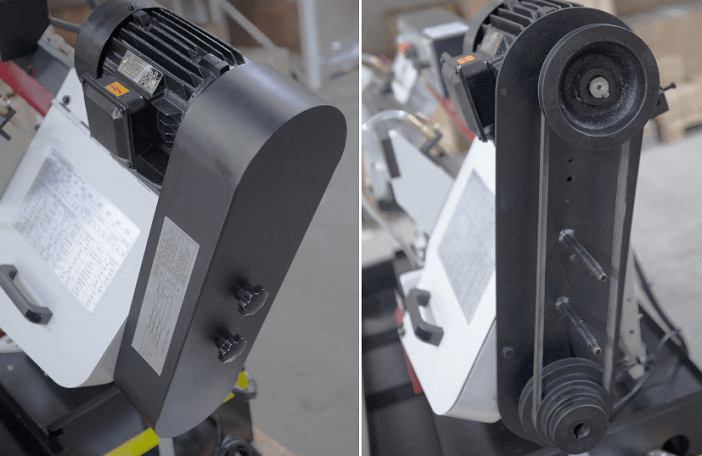

Привод - клиноременная передача.

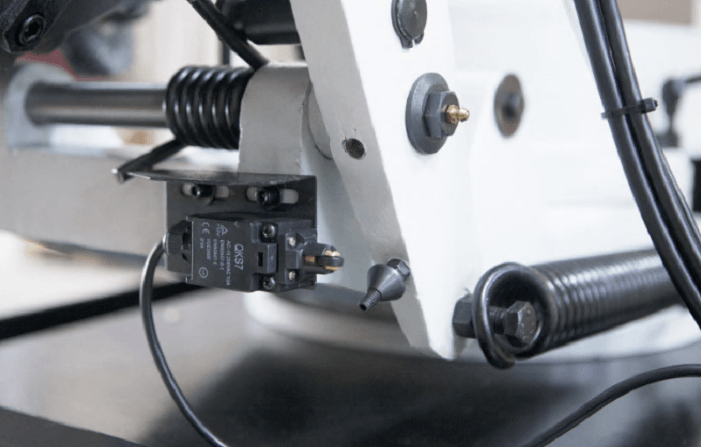

Датчик выключения станка в нижнем положении пильной рамы.

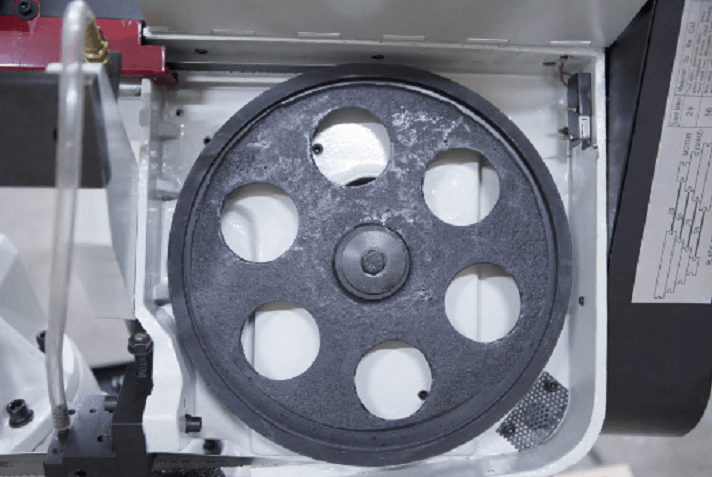

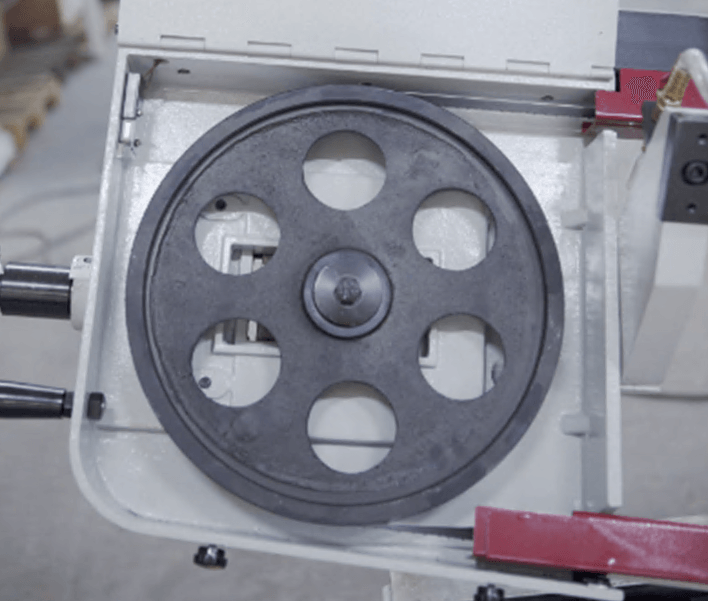

Шкив станка и предохранительный датчик при поднятой крышке рамы.

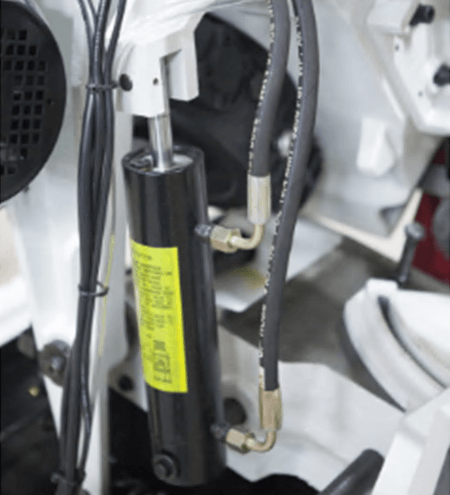

Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.
