Ленточнопильный станок с гидроразгрузкой JET HBS-1319V

ОСОБЕННОСТИ:

• Конструкция американского типа с поворотными губками тисков;
• Промышленная ленточная пила для серийного производства с максимальной загрузкой;
• Наличие системы гидроразгрузки с плавной регулировкой скорости опускания пильной рамы на пульте управления для оптимального режима резания;
• Плавная регулировка скорости движения полотна вариатором позволяет подобрать нужный режим пиления и повысить качество производимой детали;
• Пиление заготовок под разными углами осуществляется за счет поворота губок тисков в диапазоне от 0° до 45°. С задней стороны тисков располагается легко читаемая шкала для выставления на необходимый угол;
• Регулируемая направляющая с удобной линейкой, блоками подшипников и твердосплавными сухарями для стабильной перпендикулярной резки заготовок различного сечения;
• Автоматическое отключение после окончания сквозного распила с помощью конечного выключателя;
• Удобный пульт управления размещен на консоли;

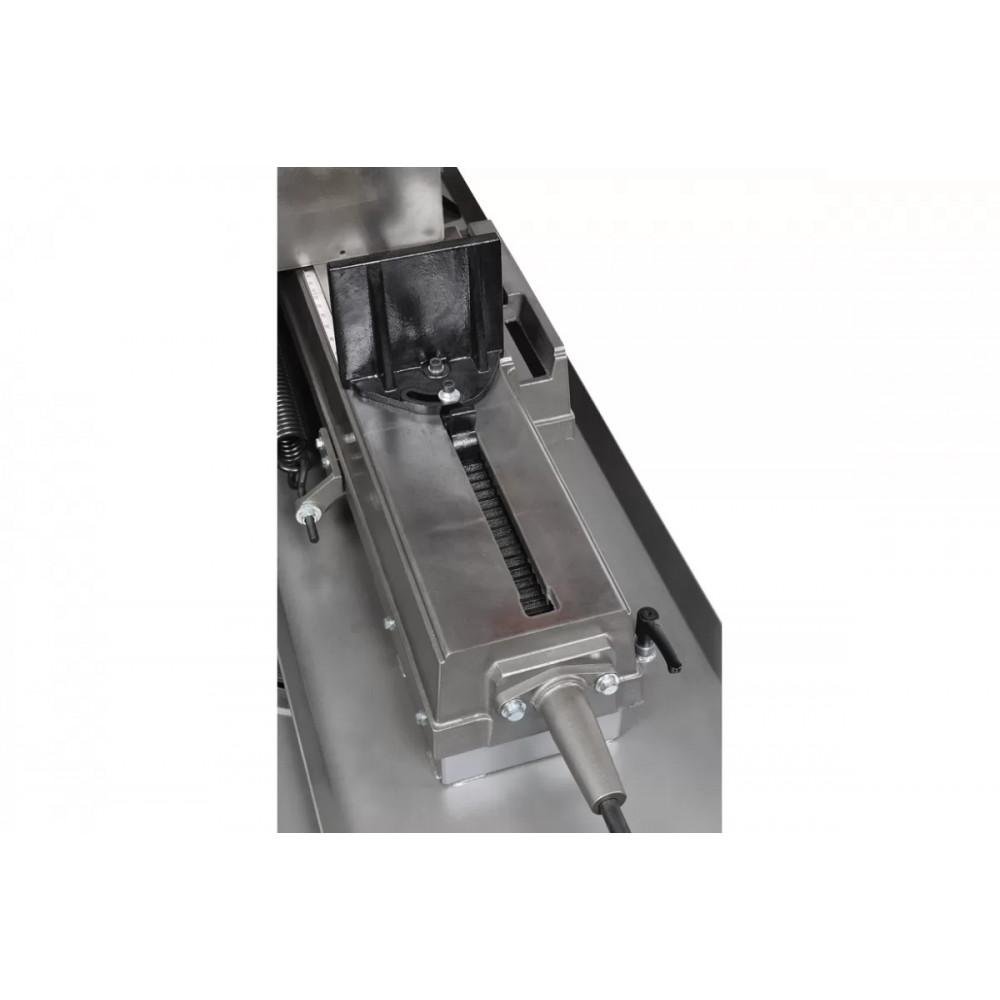

• Чугунные тиски с большими и мощными поворотными губками надежно фиксируют и не повреждают заготовку;
• Быстро переставляемая губка тисков для перенастройки на заготовку с другими размерами;
• Регулируемый концевой упор позволяет быстро выставить заготовку на необходимую длину пиления для получения партии деталей одинаковой длины;
• Система подачи СОЖ – 2х-точечная, через направляющие блоки;
• Кордщетка для очистки ленточного полотна от стружки;
• Датчики пассивной безопасности не позволят включить станок при открытом кожухе.

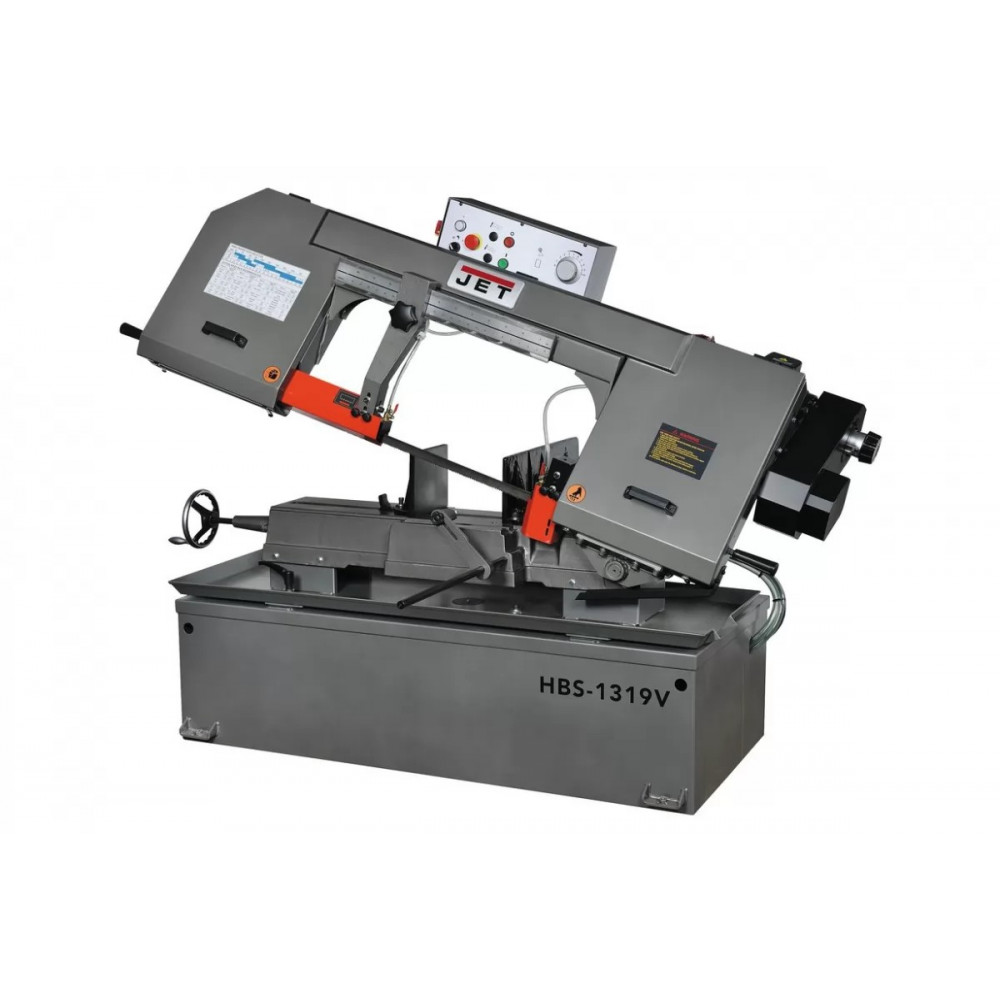

Ленточнопильный станок HBS-1319V представляет собой традиционную модель промышленного оборудования, применяемого для серийного производства. Модель имеет конструкцию американского типа. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 330 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 305 мм. Особенность конструкции станка HBS-1319V заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 127 х 483 мм.

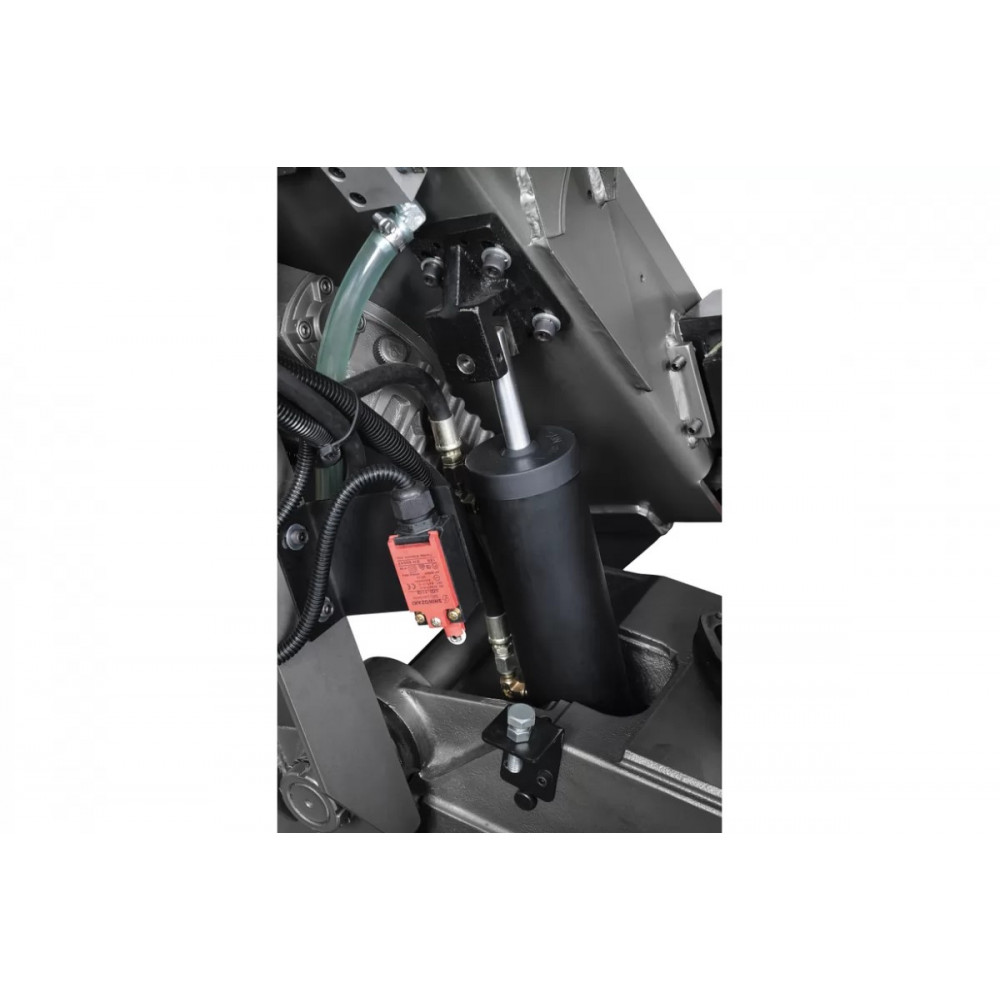

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

Моторная группа состоит из мощного электродвигателя - 2,2 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах.

Плавная регулировка скорости движения полотна вариатором в пределах от 30 до 105 м/мин позволяет подобрать нужный режим пиления для практически любого материала и получить самое высокое качество и максимальную производительность.

Модель HBS-1319V имеет управляемые направляющие, позволяющие осуществить регулировку прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие блоки осуществляют позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Максимальная стойкость ленточного полотна обеспечивается подачей СОЖ в зону резания.

Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 450 кг.

КОМПЛЕКТАЦИЯ

• Биметаллическое ленточное полотно;
• Регулируемый концевой упор;
• Автоматический выключатель окончания распила;
• Ручные тиски;
• Закрытая подставка с системой СОЖ.
