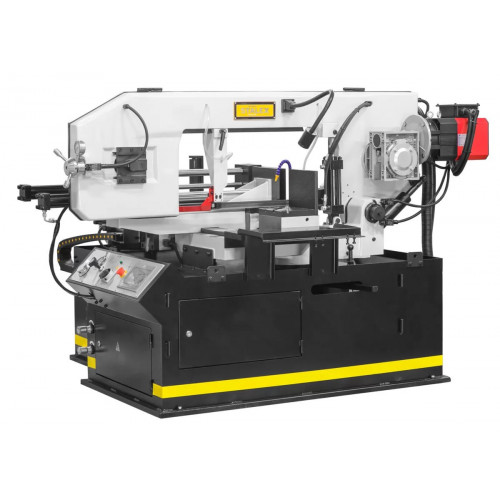

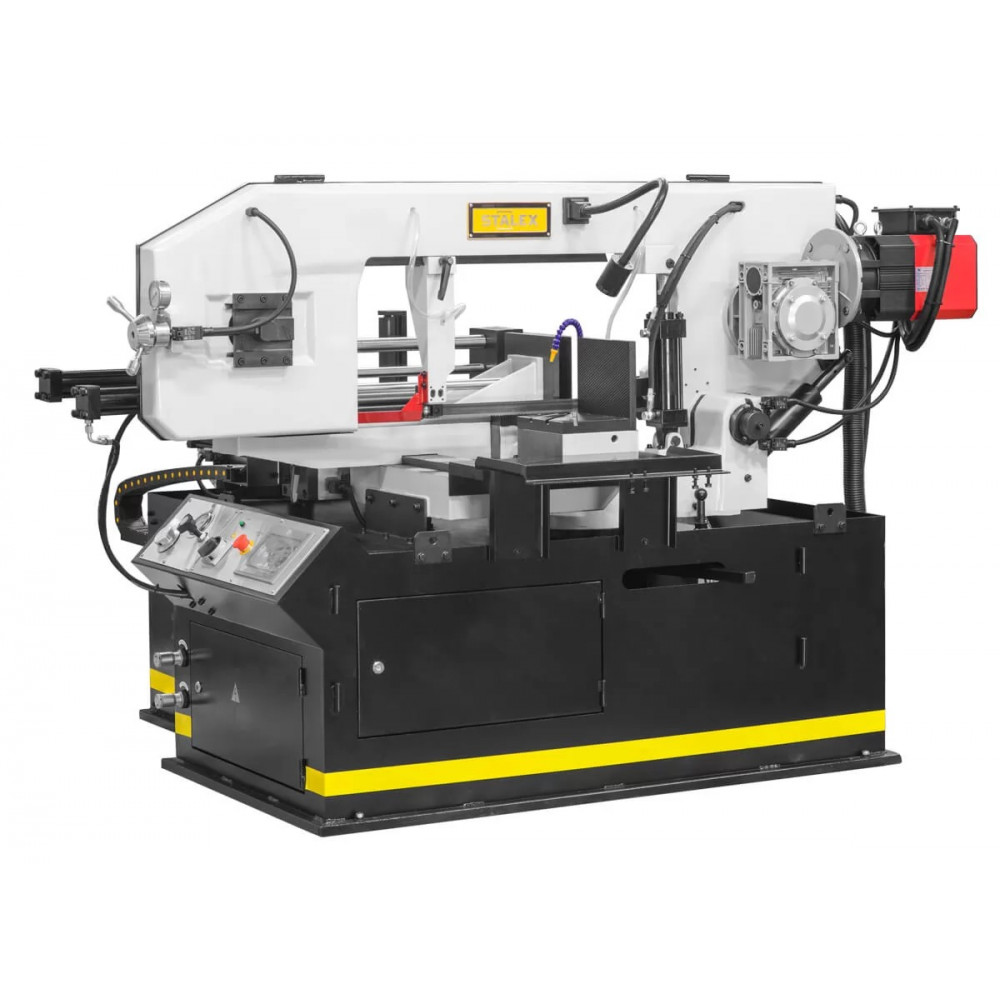

Автоматический ленточнопильный станок Stalex BS-460GBA

Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460 x 250 мм под углом 90°.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Основные элементы

• Угол пиления заготовок 90°; 15°; 30°; 45°; 60°;
• Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма;
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически;
• Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи
• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы);
• Макс. единичный ход подающих гидравлических тисков – 500 мм;
• Станок управляется трёхфазным двигателем;

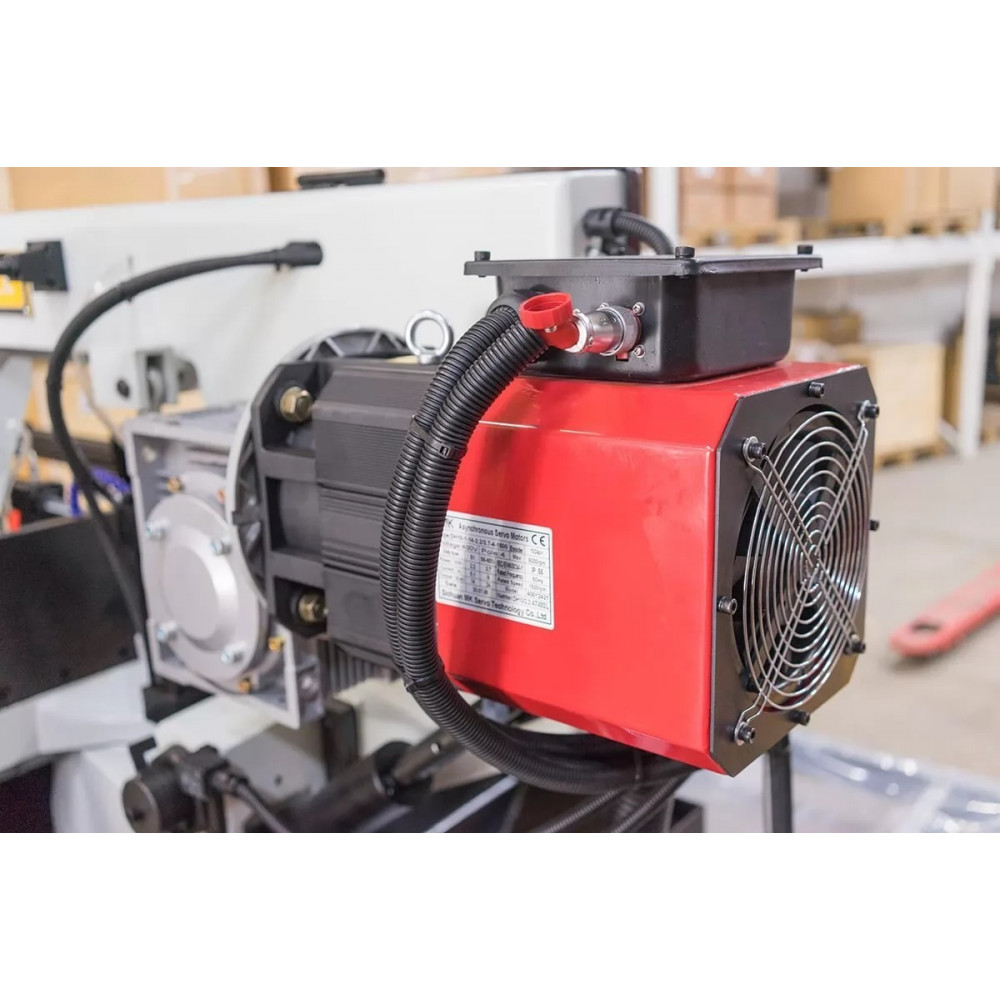

• Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин;
• Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена;
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
• Термозащита электродвигателя;
• Высота от пола до основания тисков – 850 мм;
• Система смазки и охлаждения полотна;
• Гидравлическая система регулирования усилия резания;
• Автоматическое подъём рамы при завершении резки.

В стандартную комплектацию входят:

• Ленточнопильный станок;
• Ленточнопильное полотно, установленное на станке;
• Сенсорный экран панели управления;
• Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется);
• Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером;
• Гидроцилиндр подъёма пильной рамы;
• Регулировка подачи пильной рамы;
• Лампа дополнительного освещения;
• Механическое натяжение полотна;
• Индикатор натяжения полотна (тензометр);
• Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин;
• Система охлаждения режущего инструмента и заготовки;
• Трехметровый подающий платформа (рольганг) – 1 шт;
• Трехметровая принимающая платформа (рольганг) – 1 шт;
• Механическое ограждение (эффективная защита оператора).

Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.

- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.

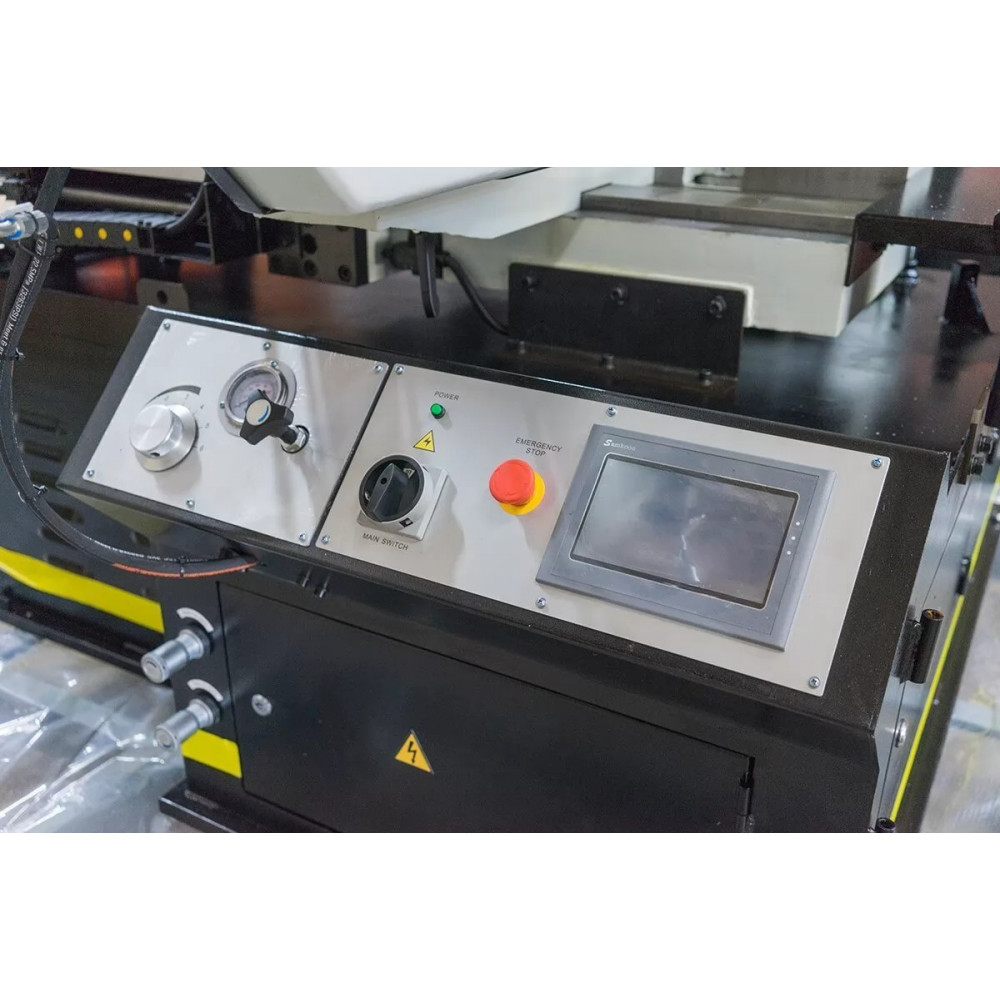

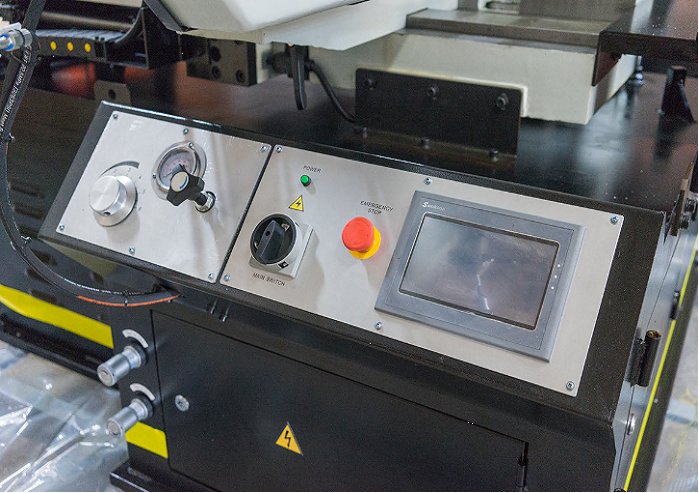

Панель управления встроена в тумбу станка. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.

Движение происходит по линейным направляющим гарантирующим точность подачи.

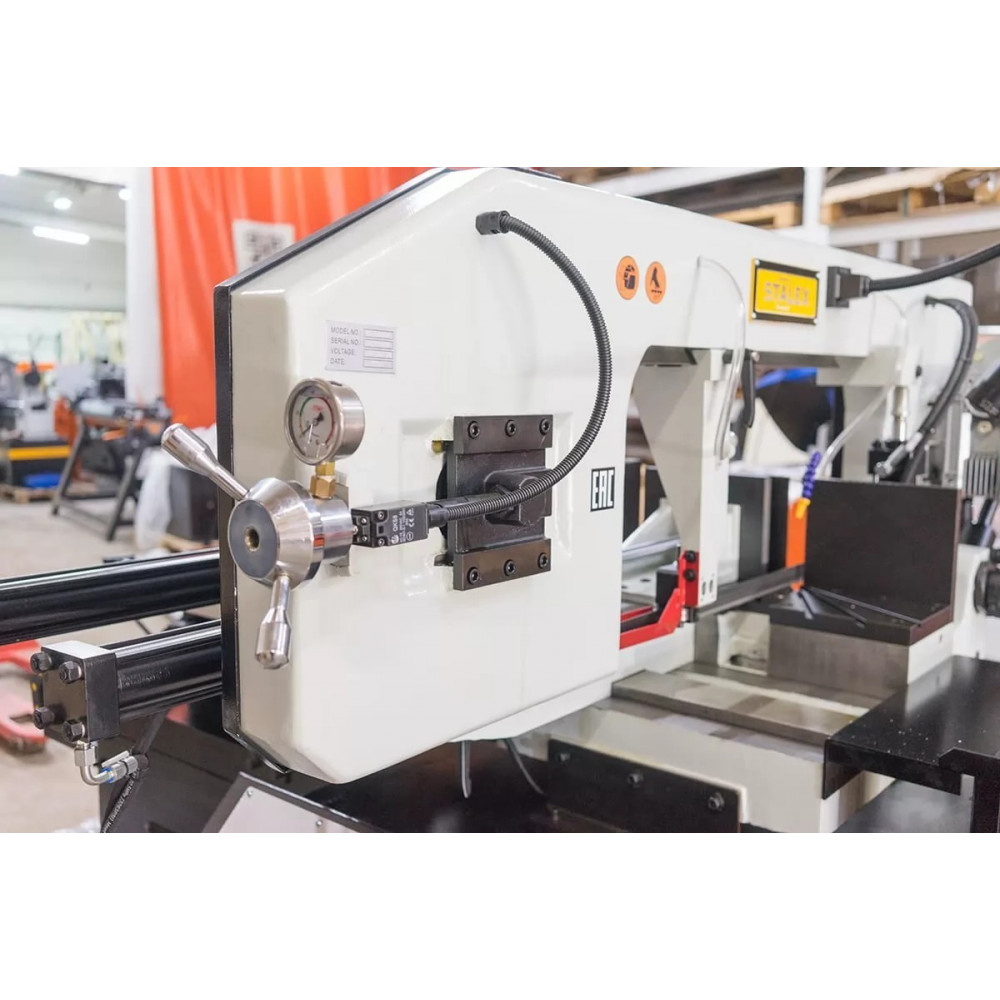

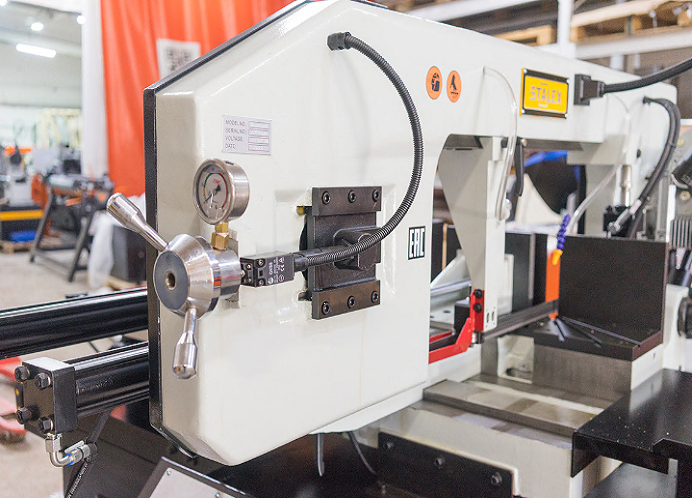

Механическое натяжение полотна.

Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена.

Индикатор натяжения полотна.

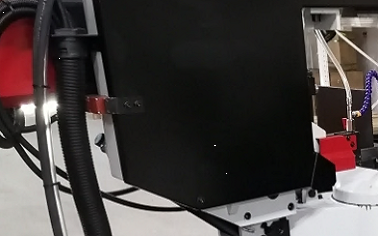

Предохранительные концевики на кожухе маховика.

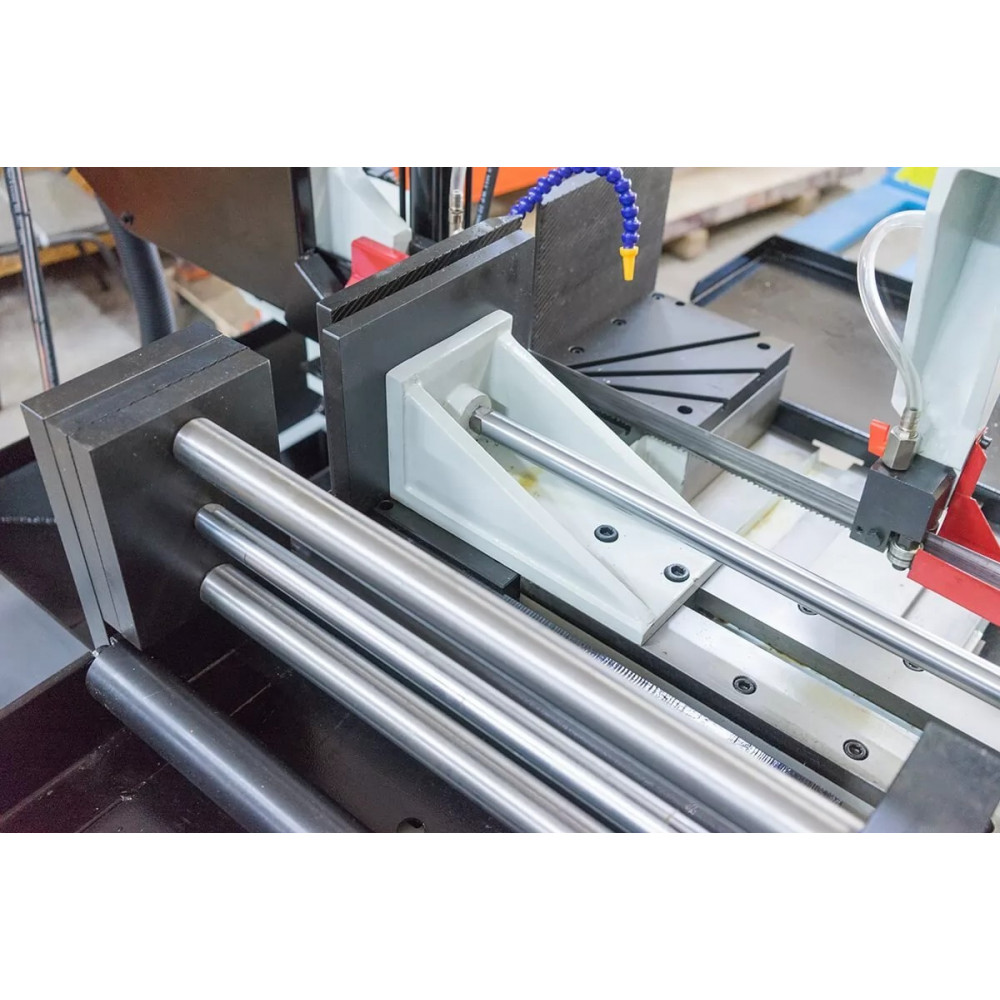

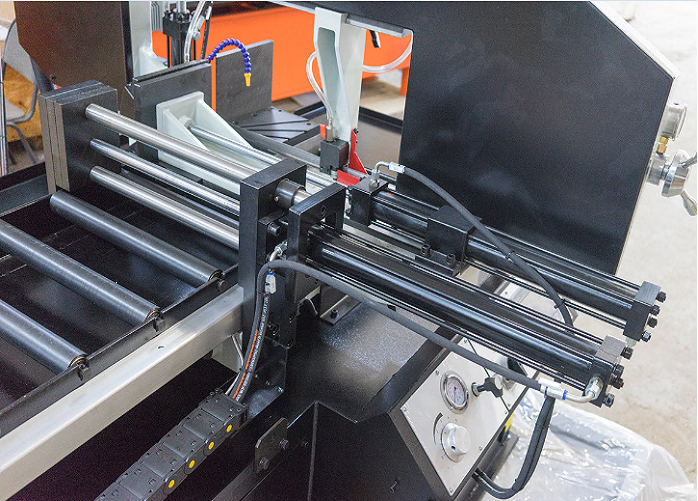

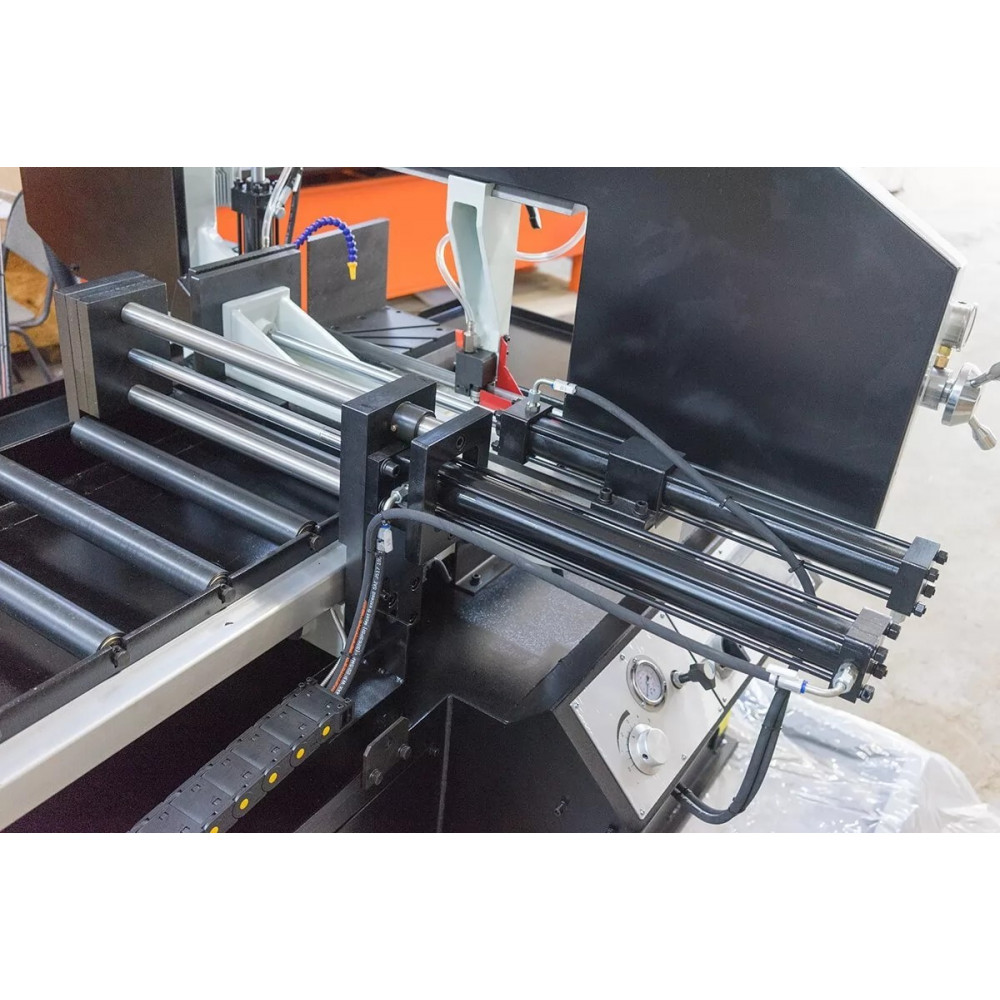

Тиски гидравлические (стационарные и подающие).

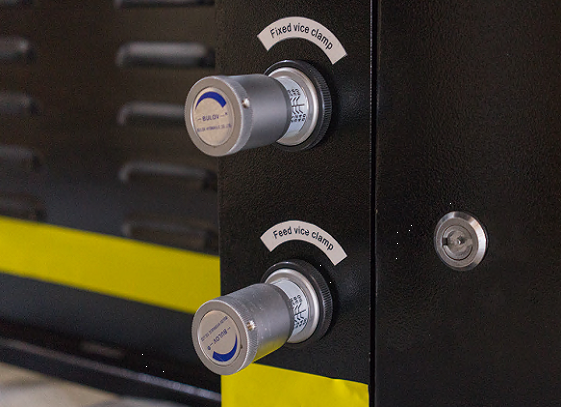

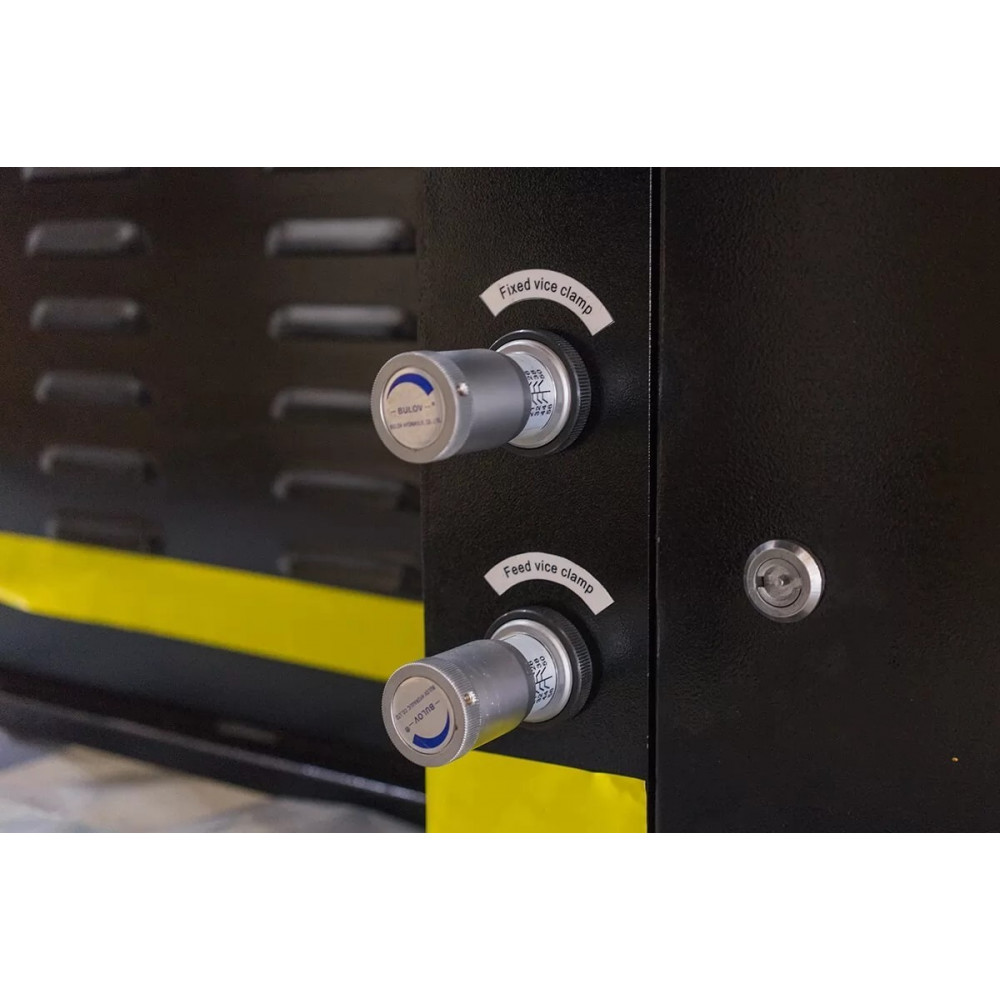

Fixed vice clamp – регулировка усилия зажима стационарных тисков.

Feed vice clamp - регулировка усилия зажима подающих тисков.

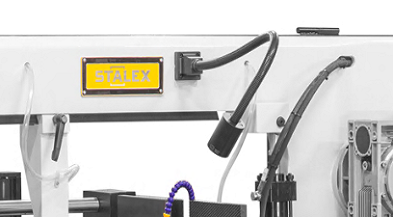

Лампа дополнительного освещения.

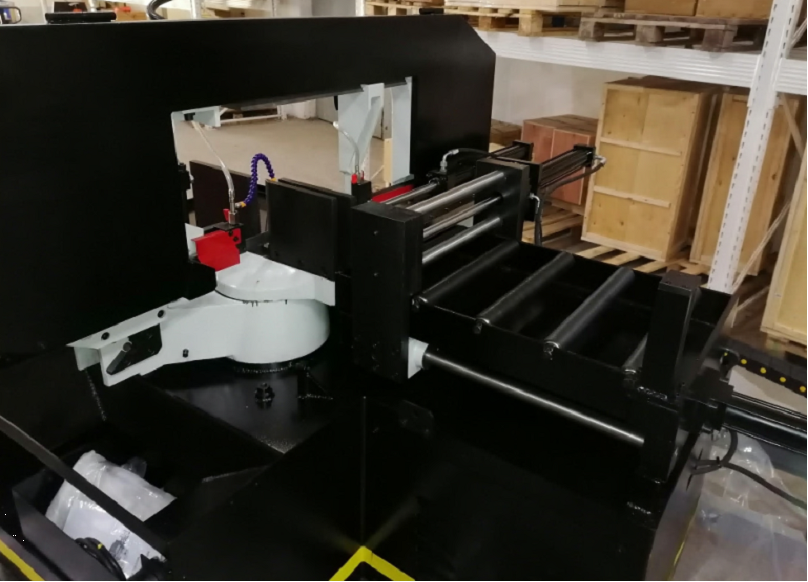

Сторона подвода заготовки в зону резания. Стол подачи заготовки.

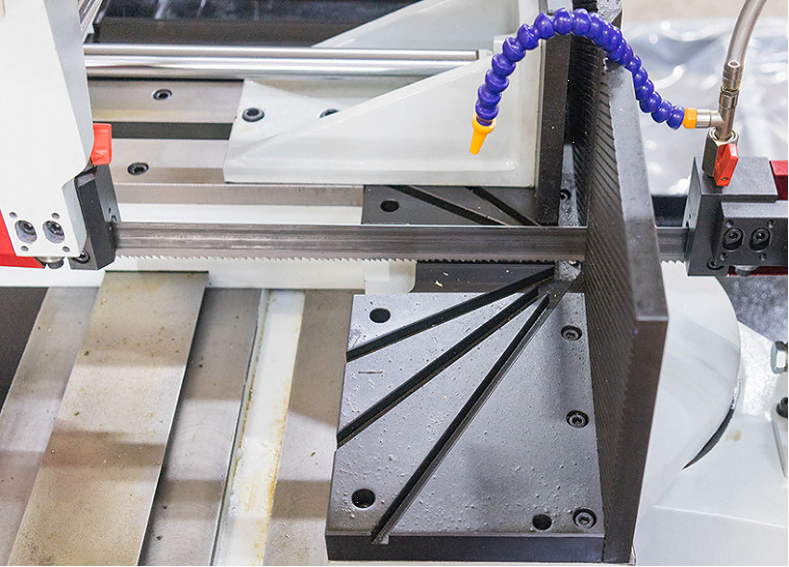

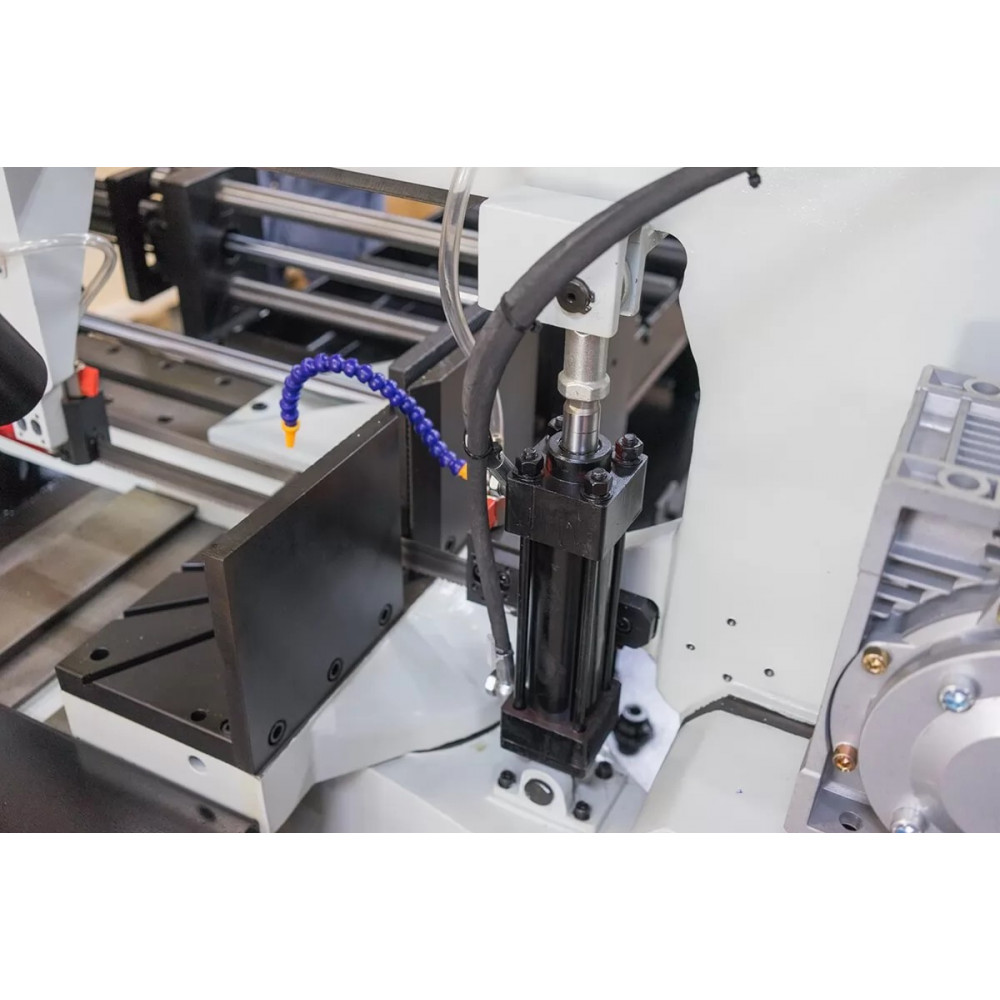

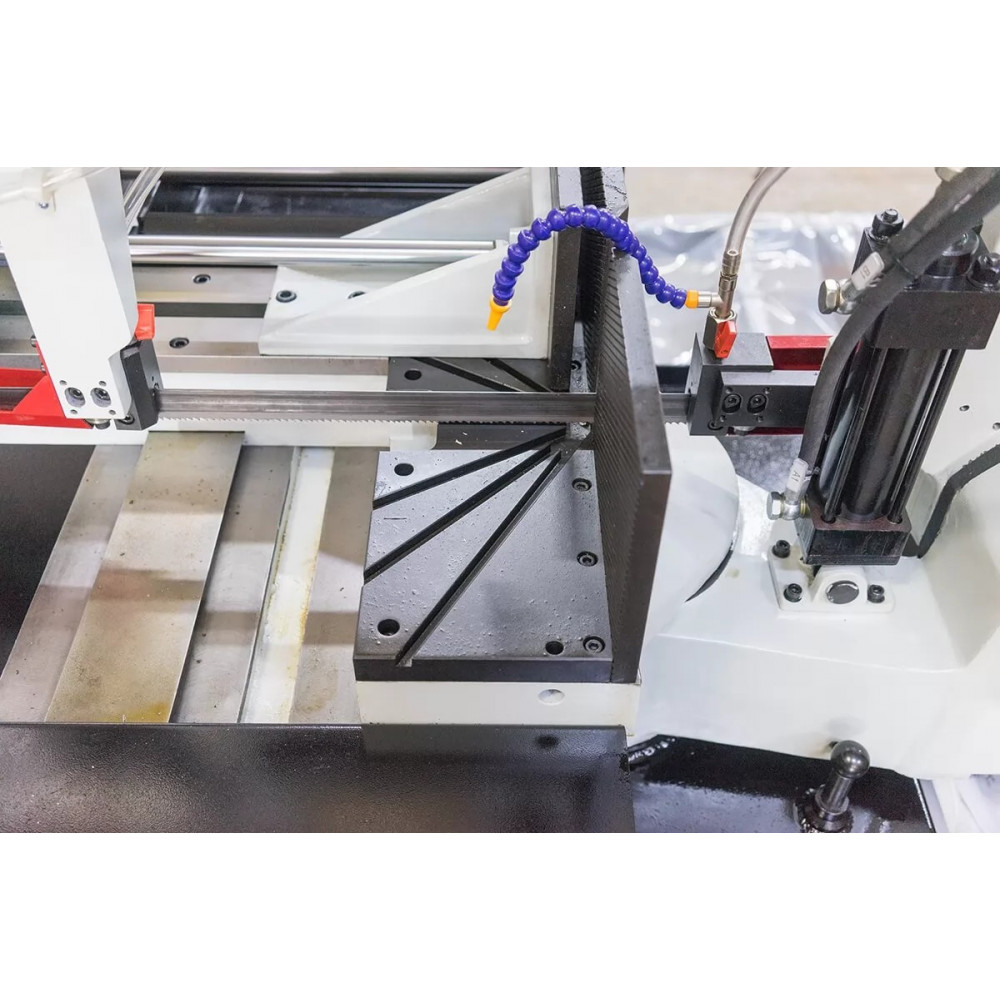

Основание тисков в зоне резания.

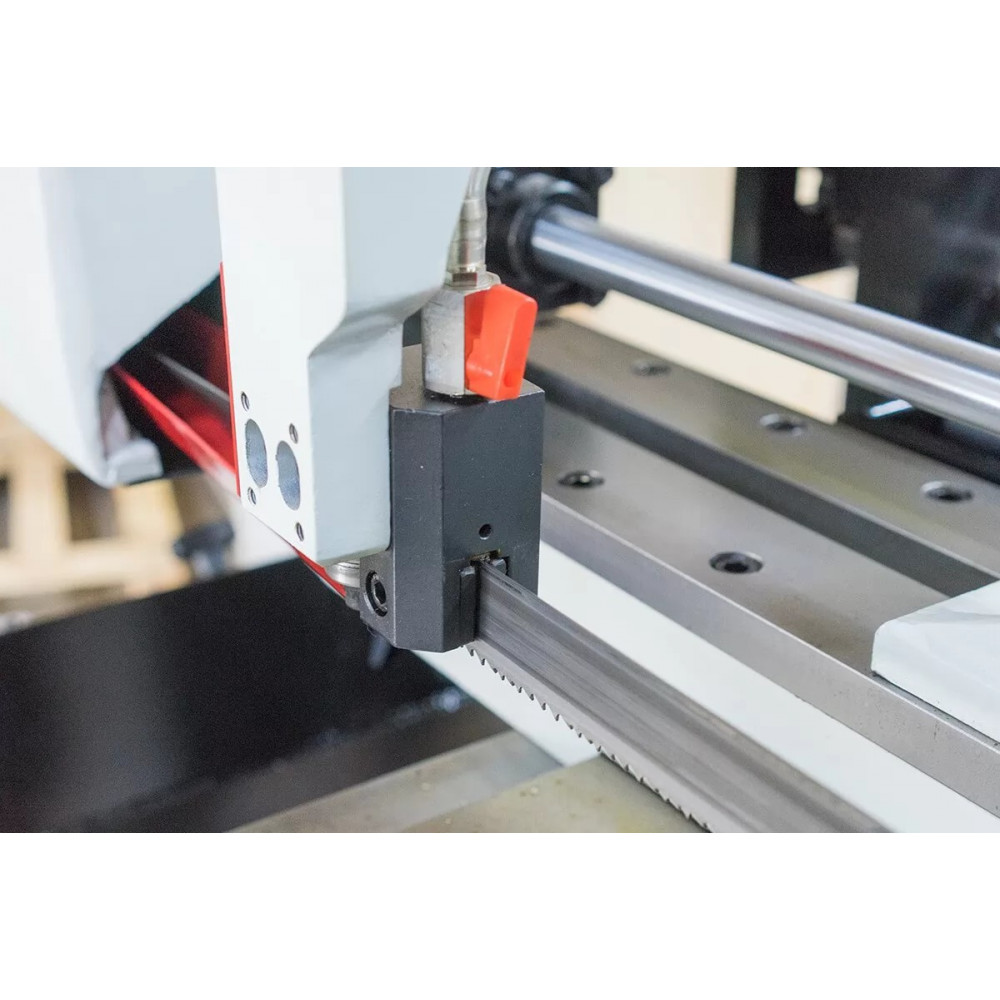

Твёрдосплавные пластины в блоках натяжения полотна.

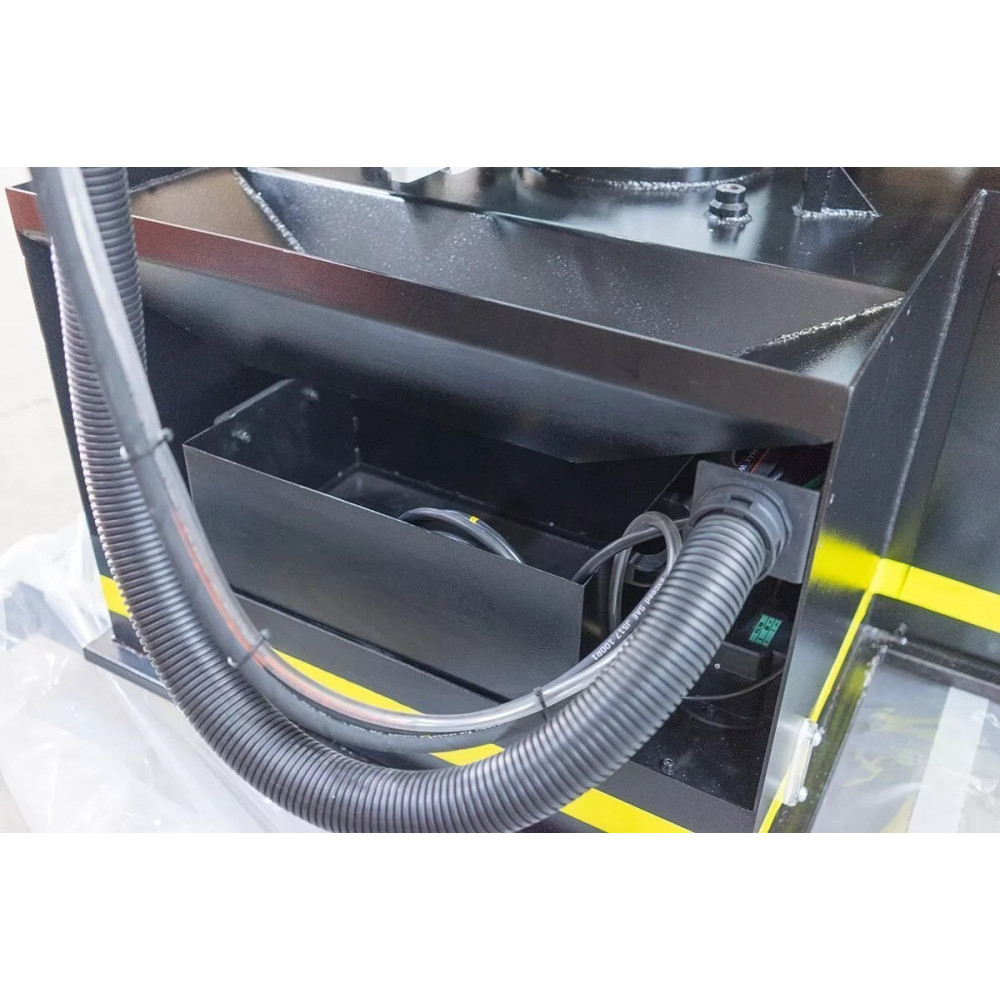

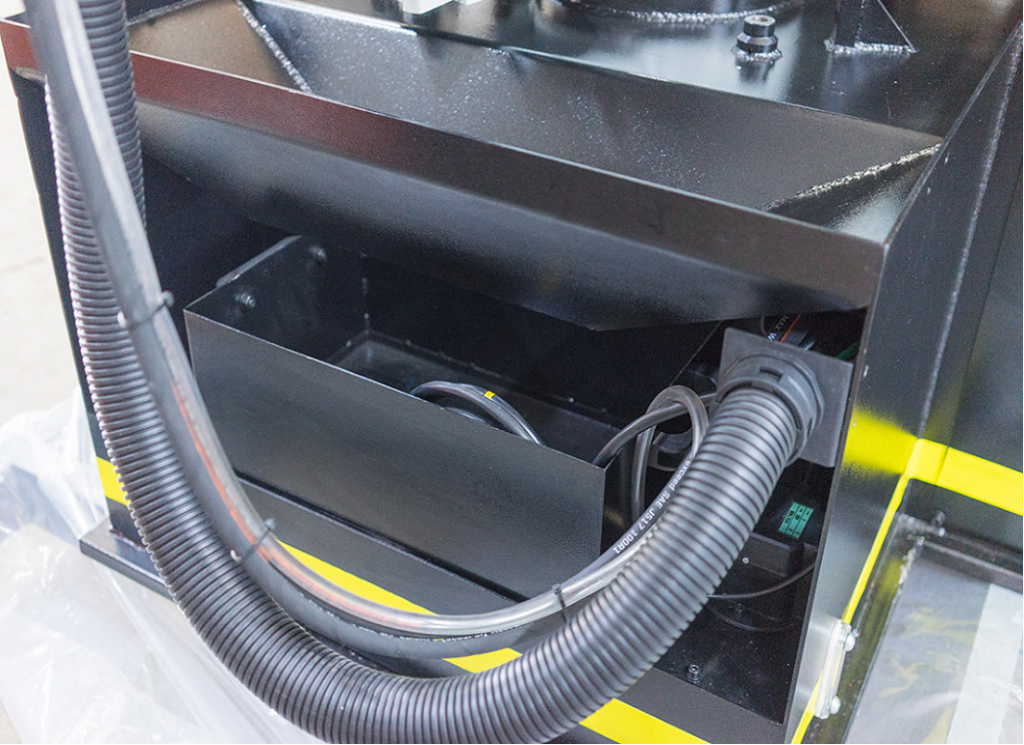

В тумбе станка размещён бак для стружки и слива СОЖ.

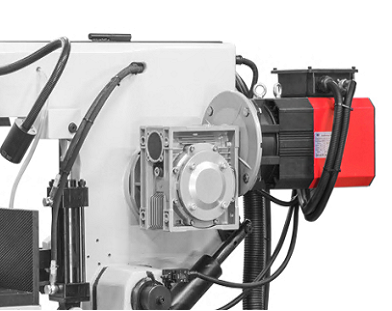

Зубчатый привод.

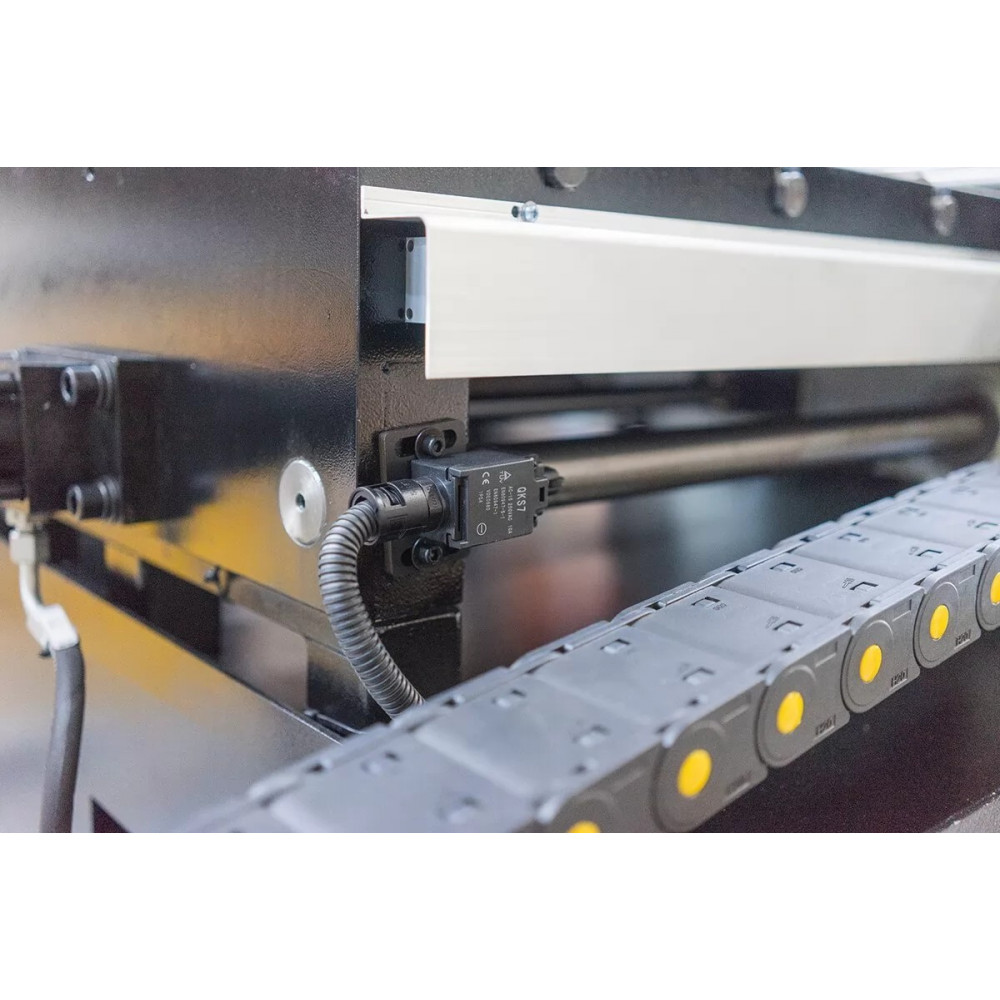

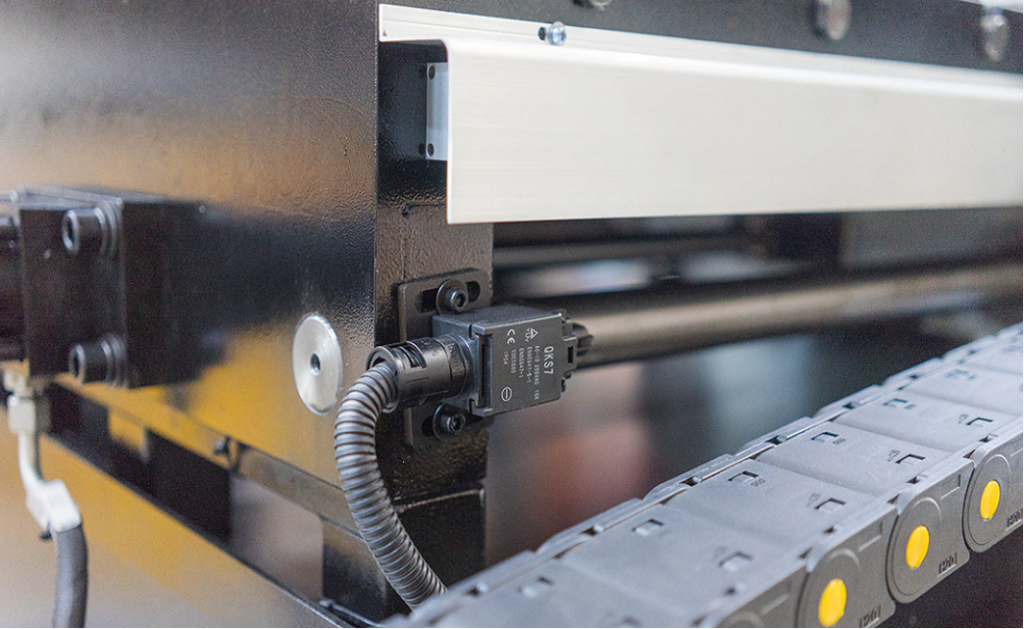

Датчик остановки подвижных тисков.

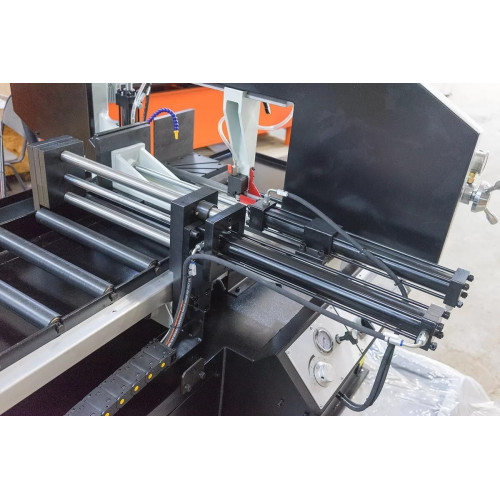

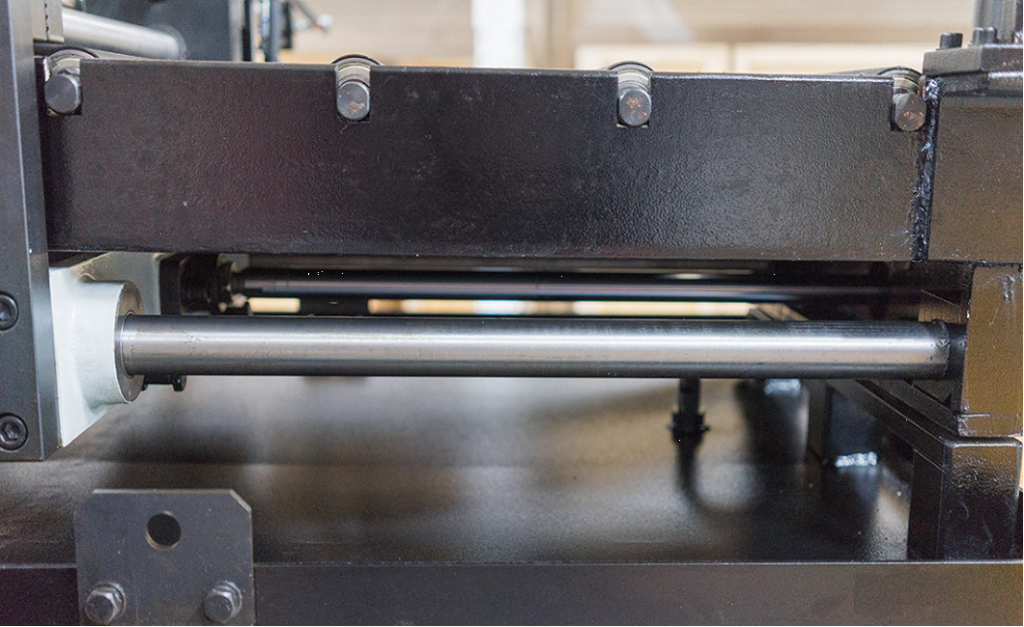

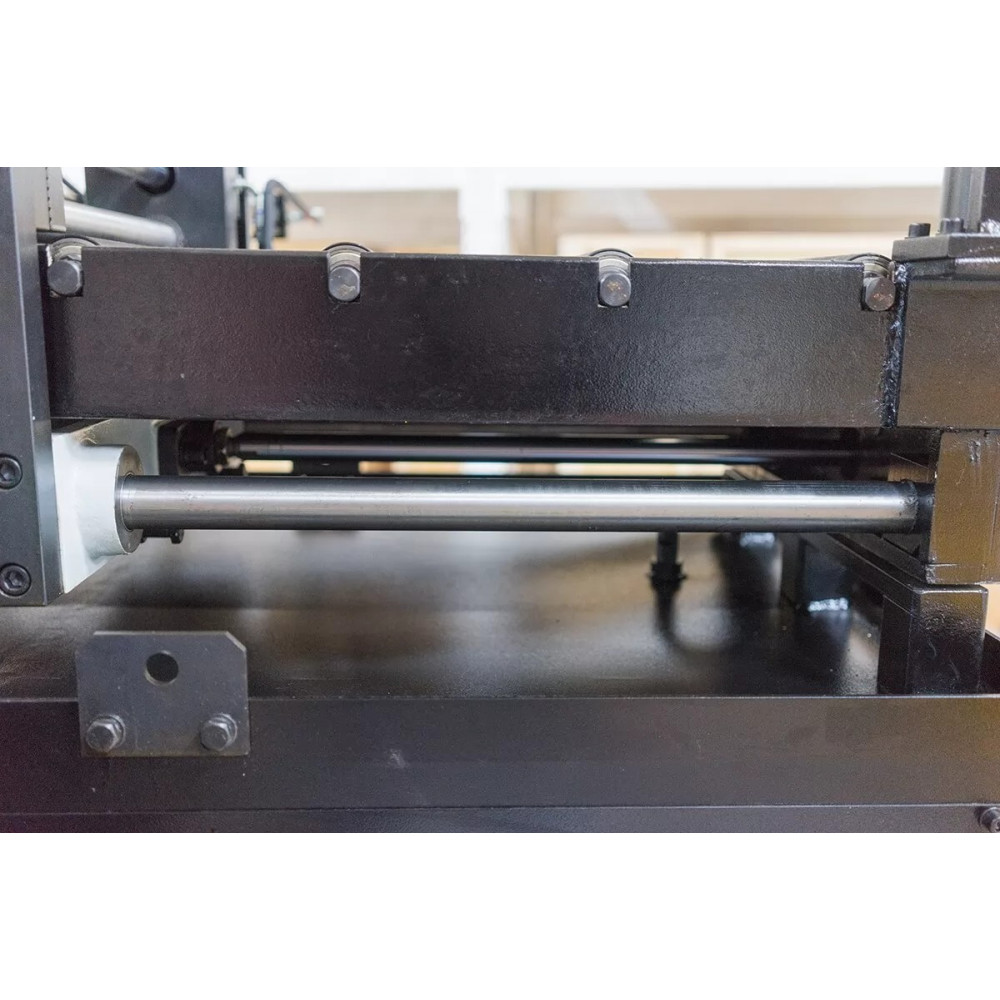

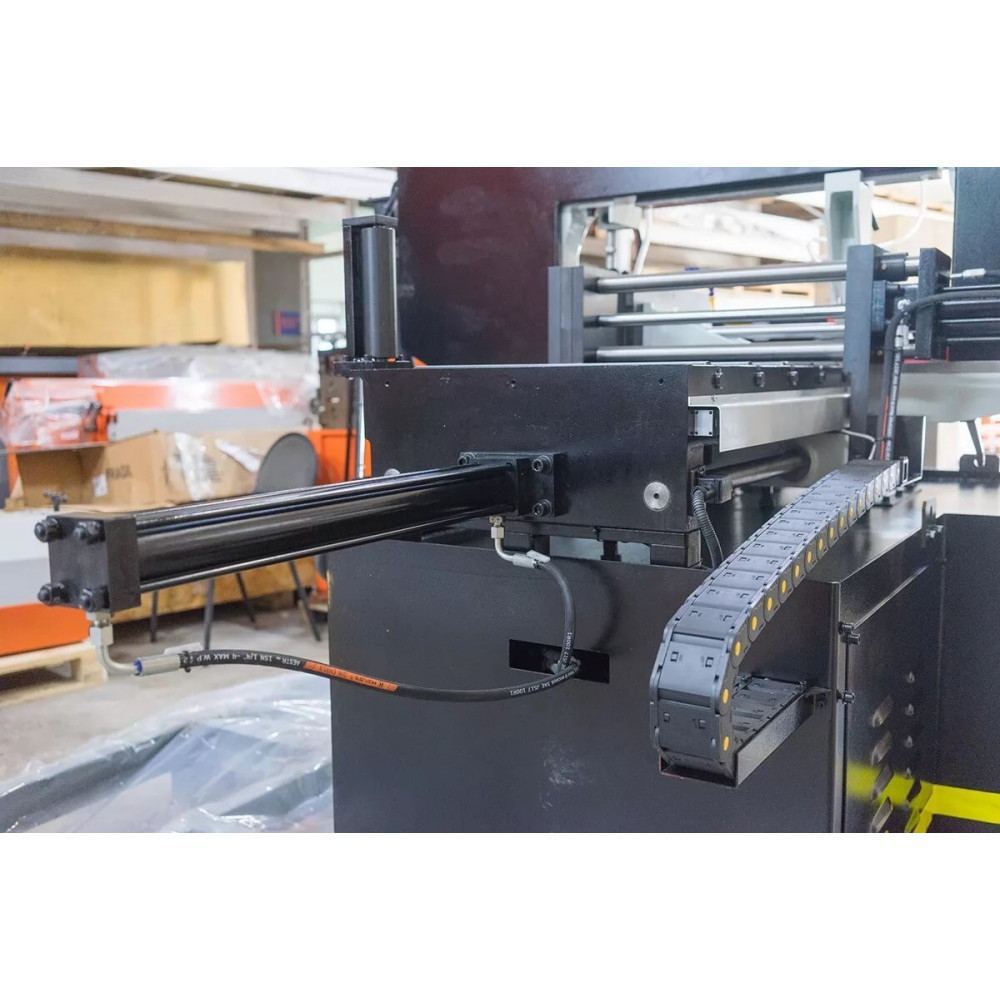

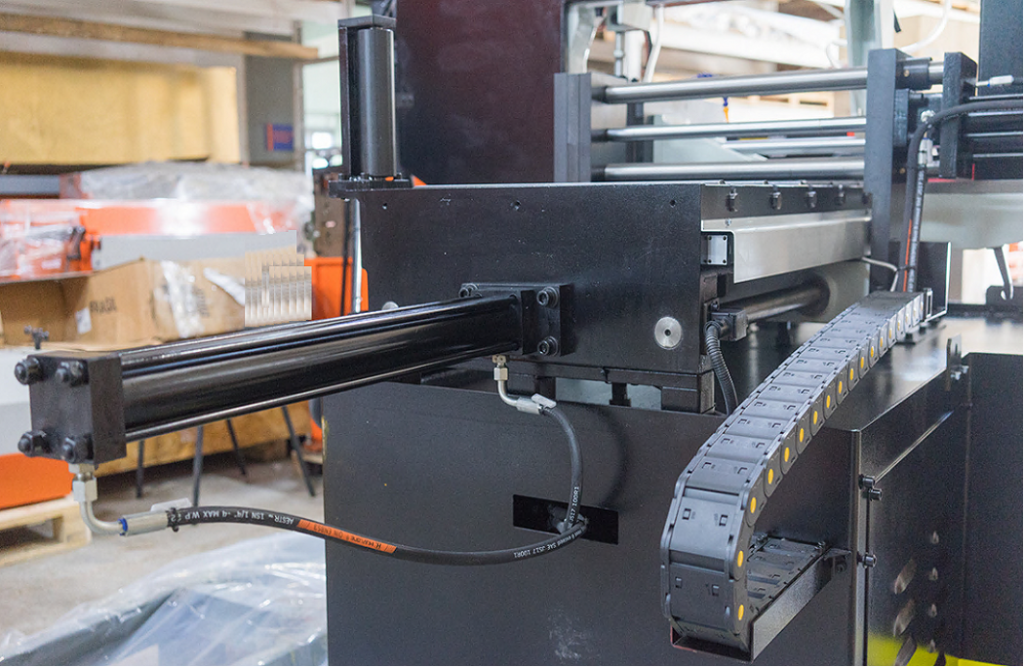

Механизмы движения для тисков подачи заготовки.

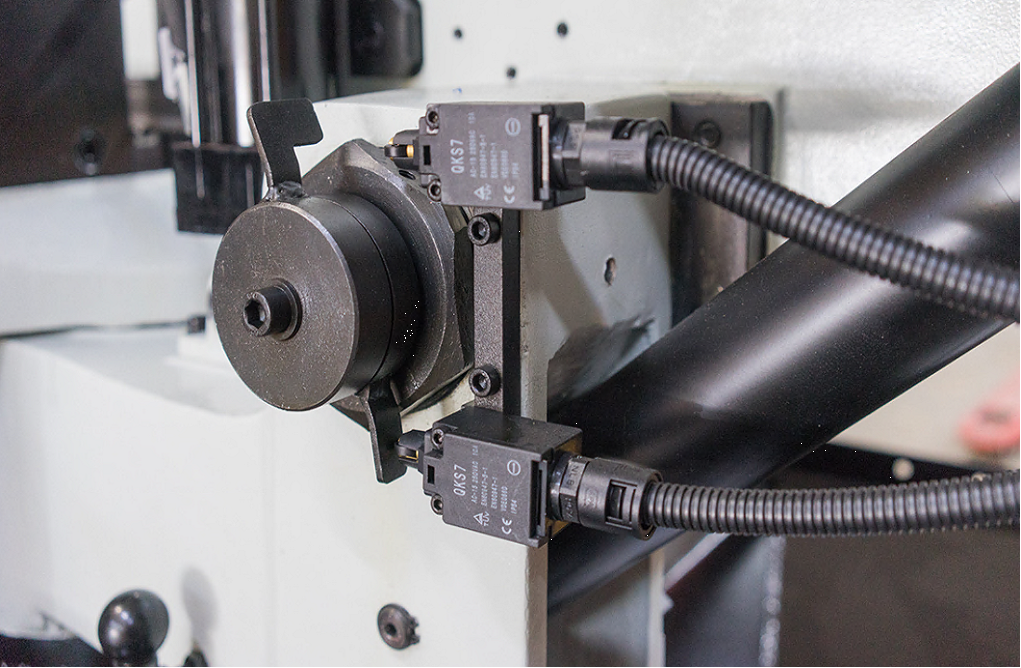

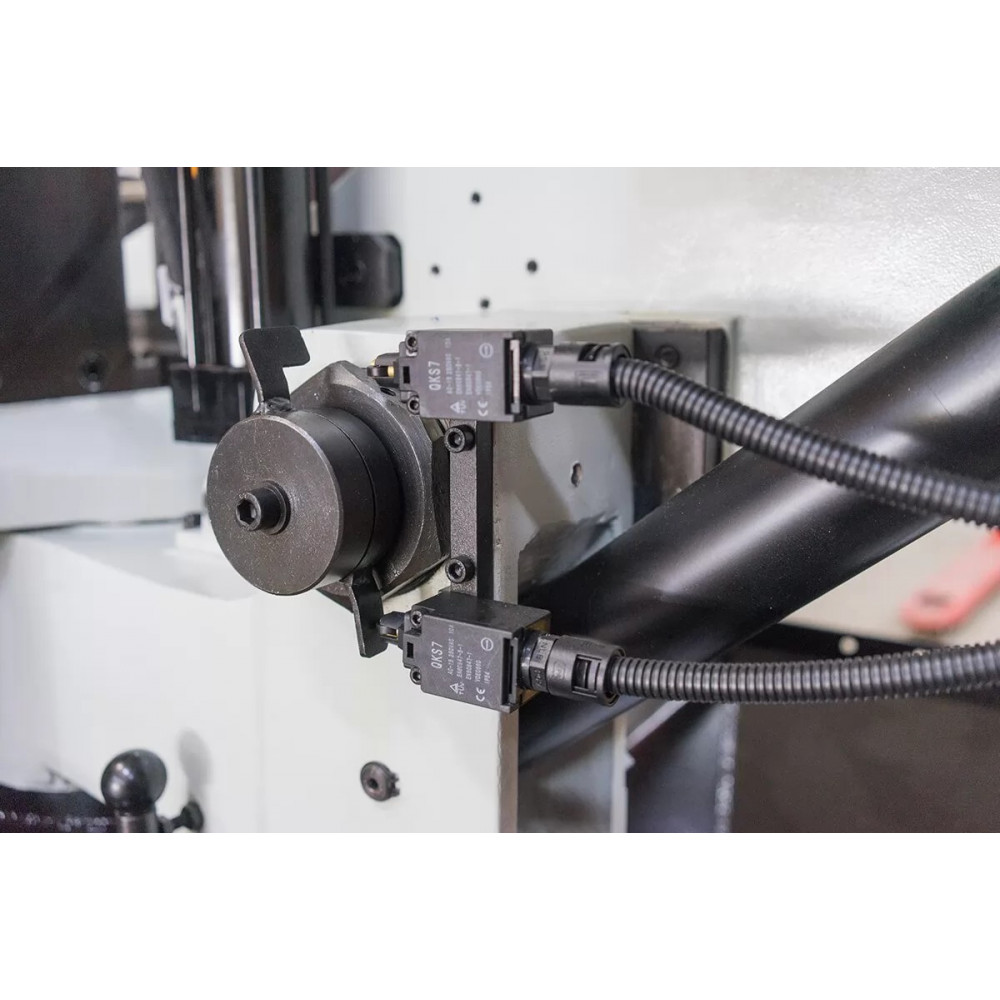

Датчики на подъём и опускание рамы.

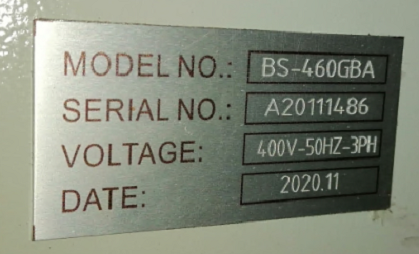

Шильдик станка.
