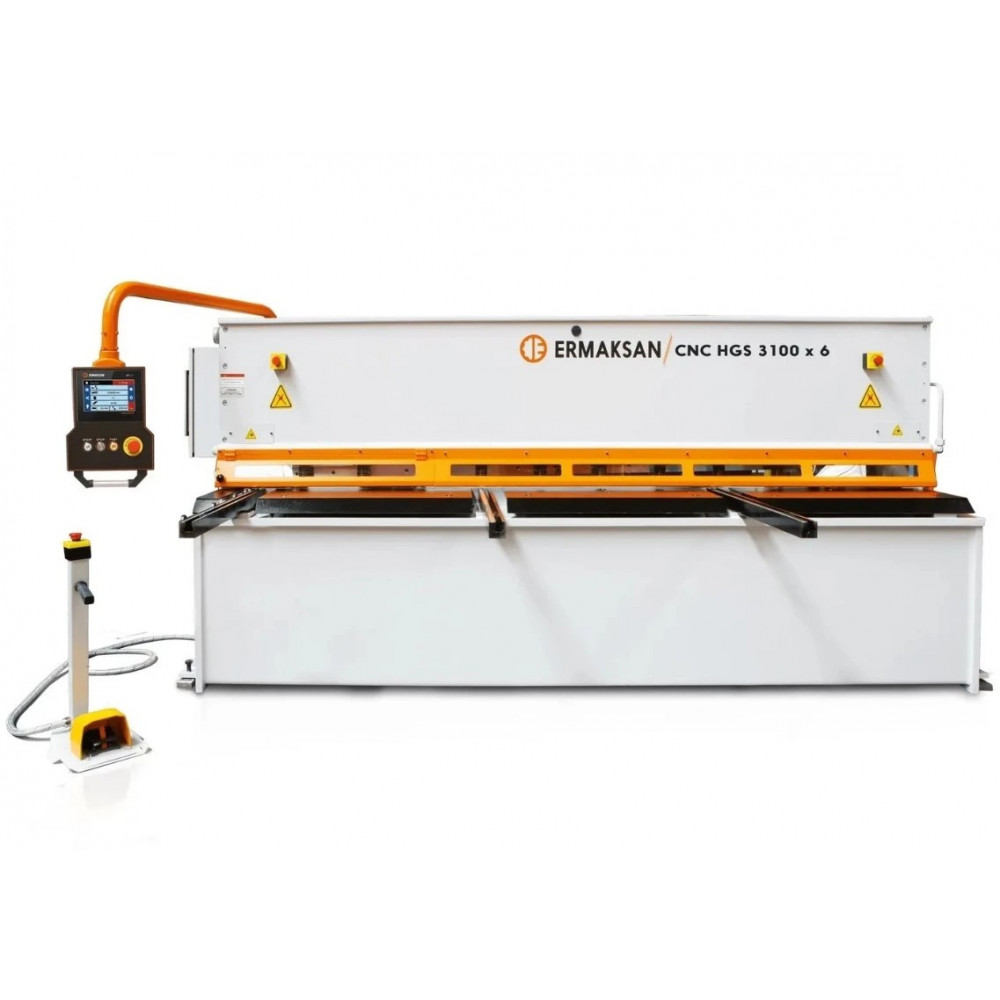

Гидравлическая гильотина Ermaksan CNC HGS 3100х6

Гильотина Ermaksan CNC HGS 3100х6 применяется при резке листов металла. Гидравлическая система и закаленные ножи станка обеспечивают быструю и качественную резку. Гильотина Ermaksan CNC HGS 3100х6 отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет включать данный станок в состав современных автоматизированных производственных систем с повышенными требованиями к надежности оборудования.

Особенности:

• Облегчённая конструкция сварной рамы. Прочность обеспечивается за счёт того, что основной корпус и ножевая балка выполнены в коробчатой форме и имеют высокую сопротивляемость к скручиванию;
• Отсутствие зева;
• За счёт легкой станины - производительность выше;
• Высокая производительность;
• Простота эксплуатации;
• Контроллер ERCUT 7;
• Электрические компоненты SIEMENS;
• Гидравлическая система Hoerbiger.

Контроллер ЧПУ ERCUT 7

Простой в понимании интерфейс обеспечивает удобство и простоту использования. Контроллер ЧПУ разработан согласно основным требованиям операторов. Основными особенностями являются:

• Широкий сенсорный экран;
• Быстрота программирования;
• Легкость в работе;
• Интуитивно-понятный интерфейс;
• Очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры.

Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления. Мгновенный отзыв на касание оператора обеспечивает сенсорный экран. Реагирует на первое касание: 1.000.000 раз* (*По результатам испытаний в лаборатории, нажатие с усилием в 250 г, через резиновую поверхностью толщину 8 мм. Данные показатели являются лучшими.

Автоматизированные функции управления

• Автоматическая резка листа;
• Регулирование зазора между лезвиями и угла резки производятся автоматически;
• Автоматическая настройка длины;
• Автоматический возврат режущей балки.

Технические особенности

• 7" сенсорный Led-экран, разрешение - 800 х 480 пикселей;
• Оперативная память: SRAM;
• Системная память: Flash / SD карты Micro (опционально);
• Связь: RS232, RS485;
• USB – опция.

Прижимные цилиндры.

Гидравлический прижим заготовки и теневая линия реза, обеспечивает надежную фиксацию металлического листа и гарантирует качественный рез.

Кронштейны передней поддержки листа с боковыми упорами служат для поддержки длинных и тонких заготовок, а также для позиционирования заготовки на столе машины. Все кронштейны оснащены линейками для удобства резки листового металла.

Передняя защита пальцев предотвращает несанкционированный доступ людей в опасную зону.

Моторизированный задний упор.

Задний упор перемещается по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резке большого листа задний упор уходит наверх автоматически, как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.

Стандартная комплектация

• Ножи:
  • 2 режущие кромки - на верхнем ноже;
  • 4 режущие кромки - на нижнем ноже.
• Контроллер ERCUT 7;
• Моторизированный задний упор – 1000 мм, точность позиционирования 0,01 мм;
• Передние кронштейны и боковой упор;
• Передние, боковые и задние защитные экраны;
• Световая защита задней зоны;
• Электрические компоненты SIEMENS;
• Гидравлическая система Hoerbiger;
• Зазор между лезвиями регулируется автоматически при помощи гидравлики;
• Насос высокого давления;
• Надежные прижимные цилиндры;
• Переносная педаль;
• Кнопка аварийной остановки;
• Экран защиты пальцев.
