| Max частота вращения шпинделя10000 об/мин | T-пазы стола18 x 150 x 5 мм | Быстрые перемещения по осям Х / Y / Z30 000 / 30 000 / 20 000 мм/мин |
| Вес5500 кг | Высота2560 мм | Габаритные размеры: |
| Давление воздуха0,6 МПа | Длина2800 мм | Длина стола1000 мм |

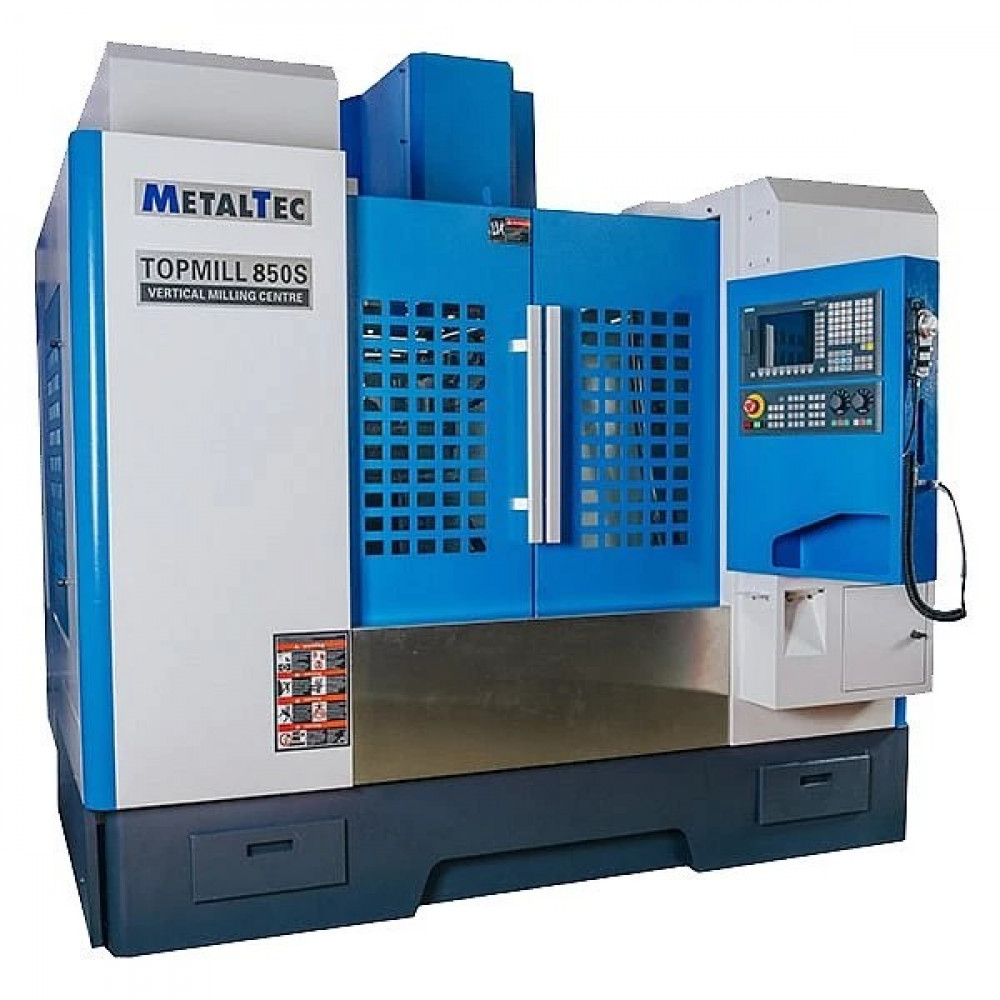

Вертикальные многоцелевые обрабатывающие центры TOPMILL 850S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |
| 2 | Магазин автосмены инструмента | BT40 - 24T | OKADA (Тайвань) |
| 3 | ШВП по оси Х / Y / Z | 4012 / P4 | HIWIN (Тайвань) |
| 4 | Подшипник винтовой | NSK / FAG (Япония) | |
| 5 | Насос-кулант | Китай | |
| 6 | Автоматическая система смазки | Китай | |
| 7 | Пневмосистема | AirTac (Тайвань) | |
| 8 | Линейные направляющие квадратного сечения по осям Х / Y / Z | 45 мм | HIWIN (Тайвань) |
| 9 | Поворотный стол (4 ось) с задней бабкой | 210 мм | TJR (Тайвань) |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

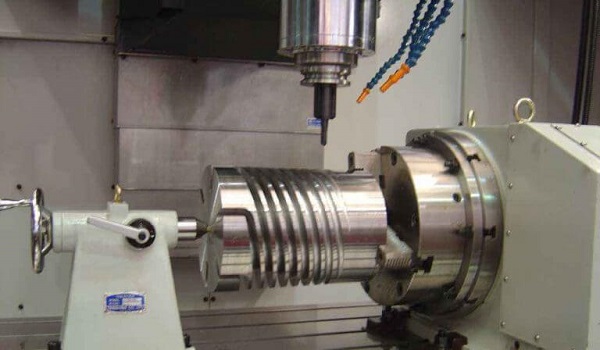

4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀210 ММ С ЗАДНЕЙ БАБКОЙ)
Станок оснащен поворотным столом диаметром 170 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.
Поворотный стол оборудован 3-х кулачковым патроном, так же в комплект входит ручная задняя бабка.

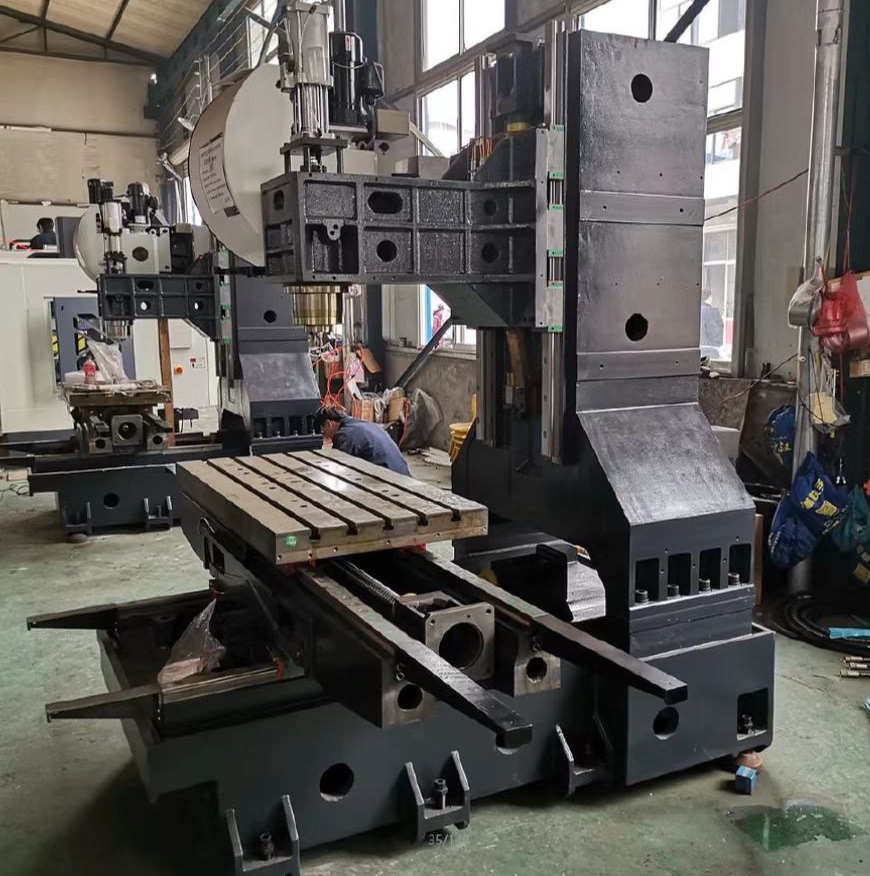

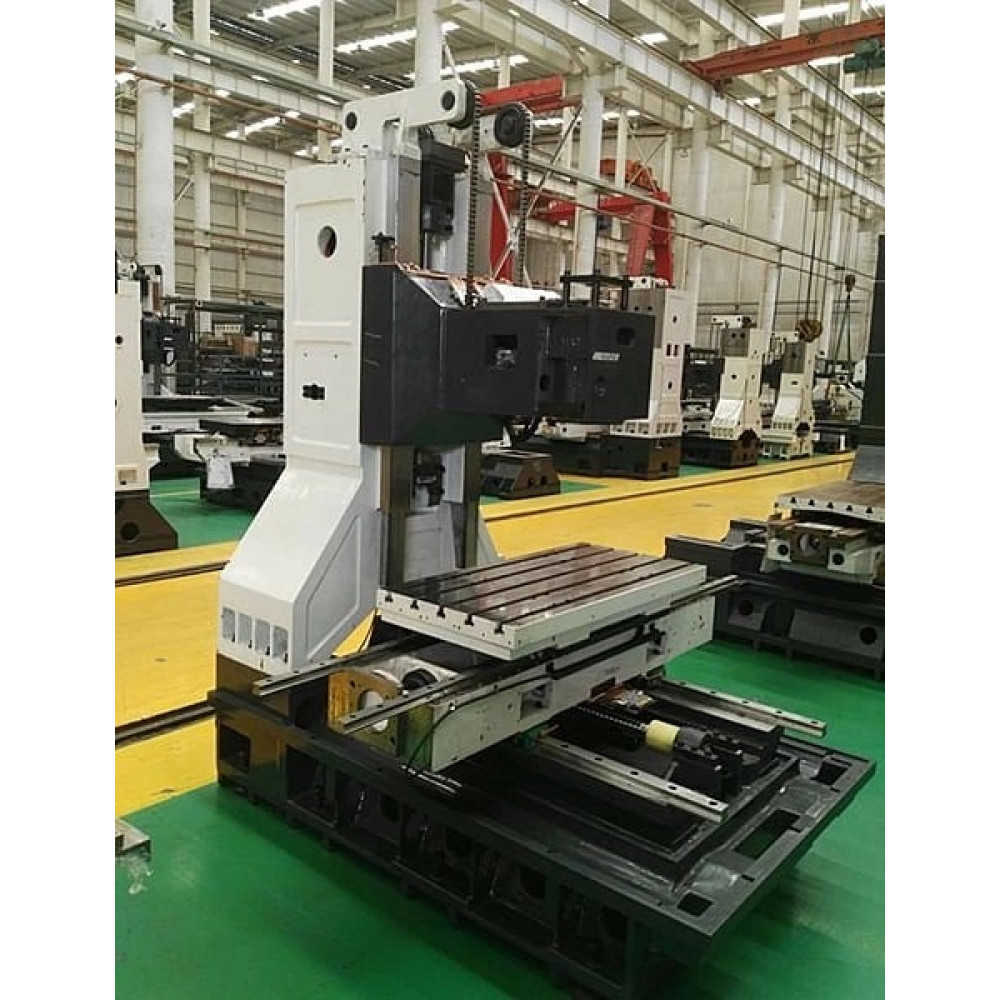

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

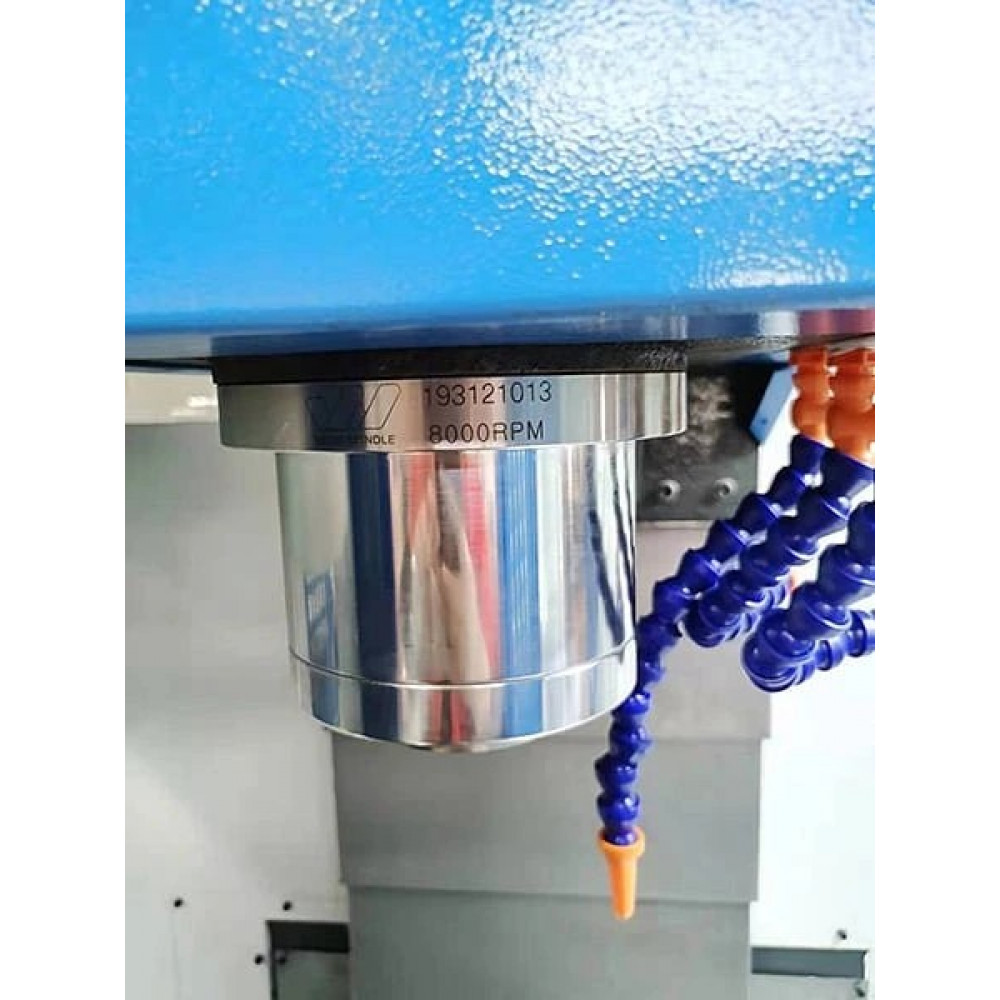

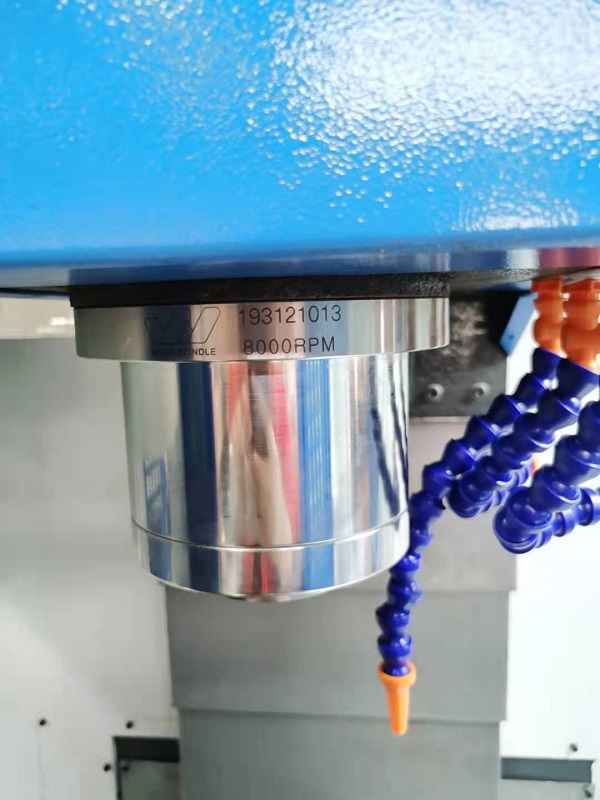

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань).
Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

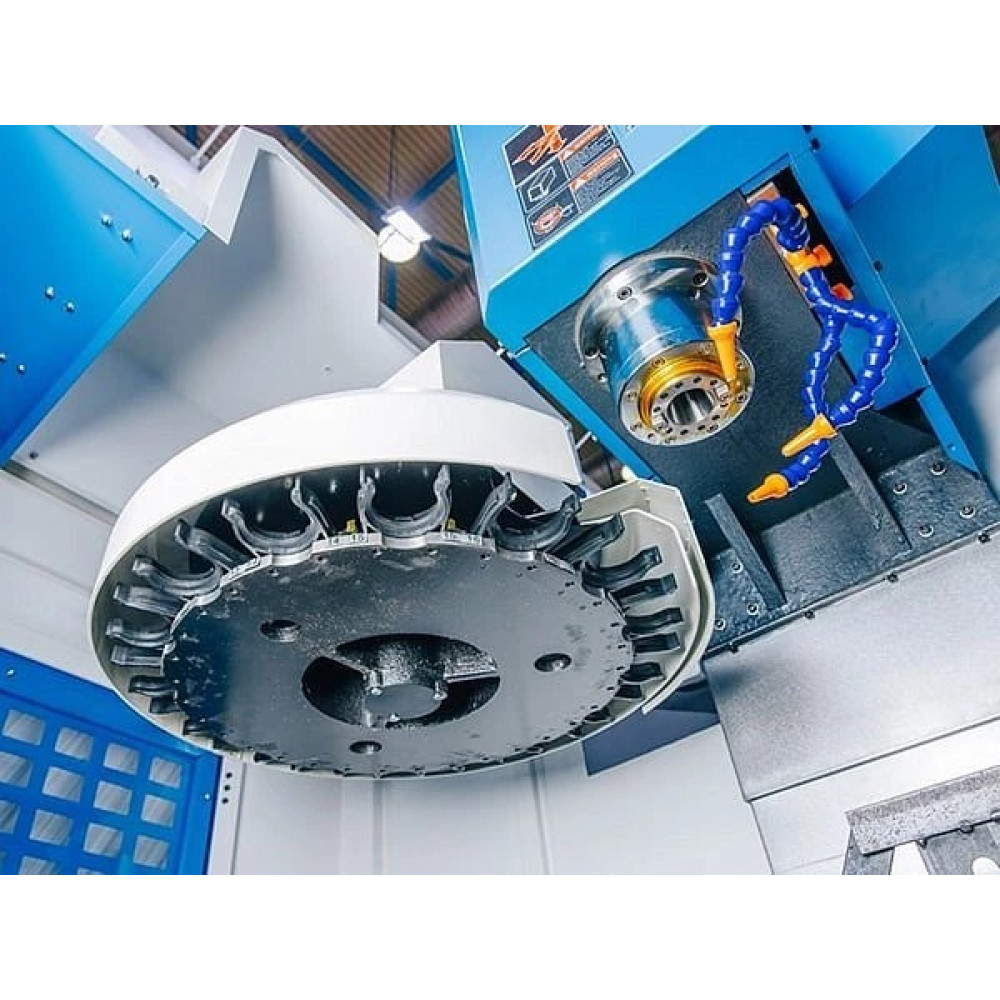

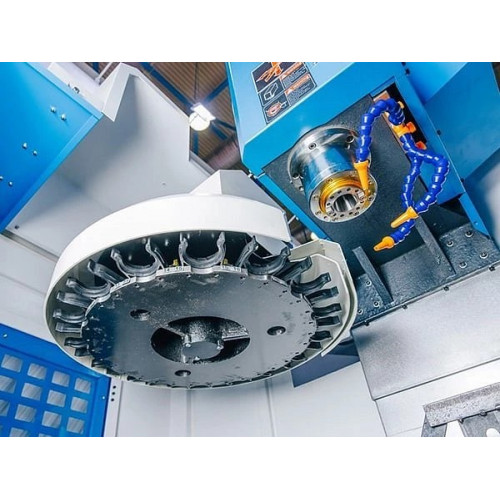

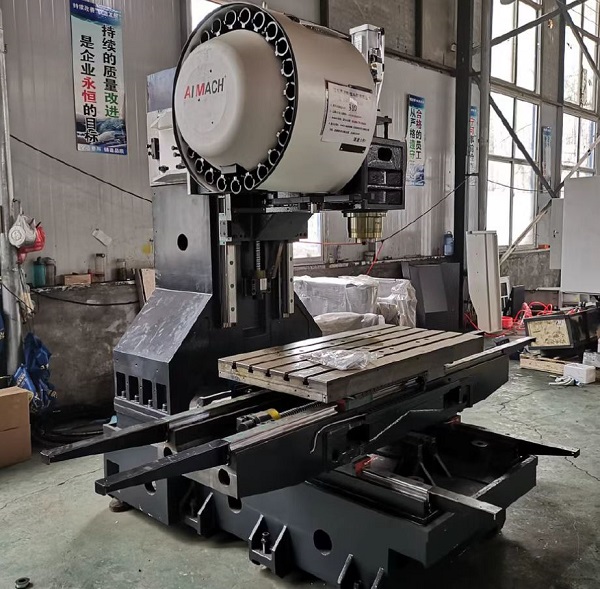

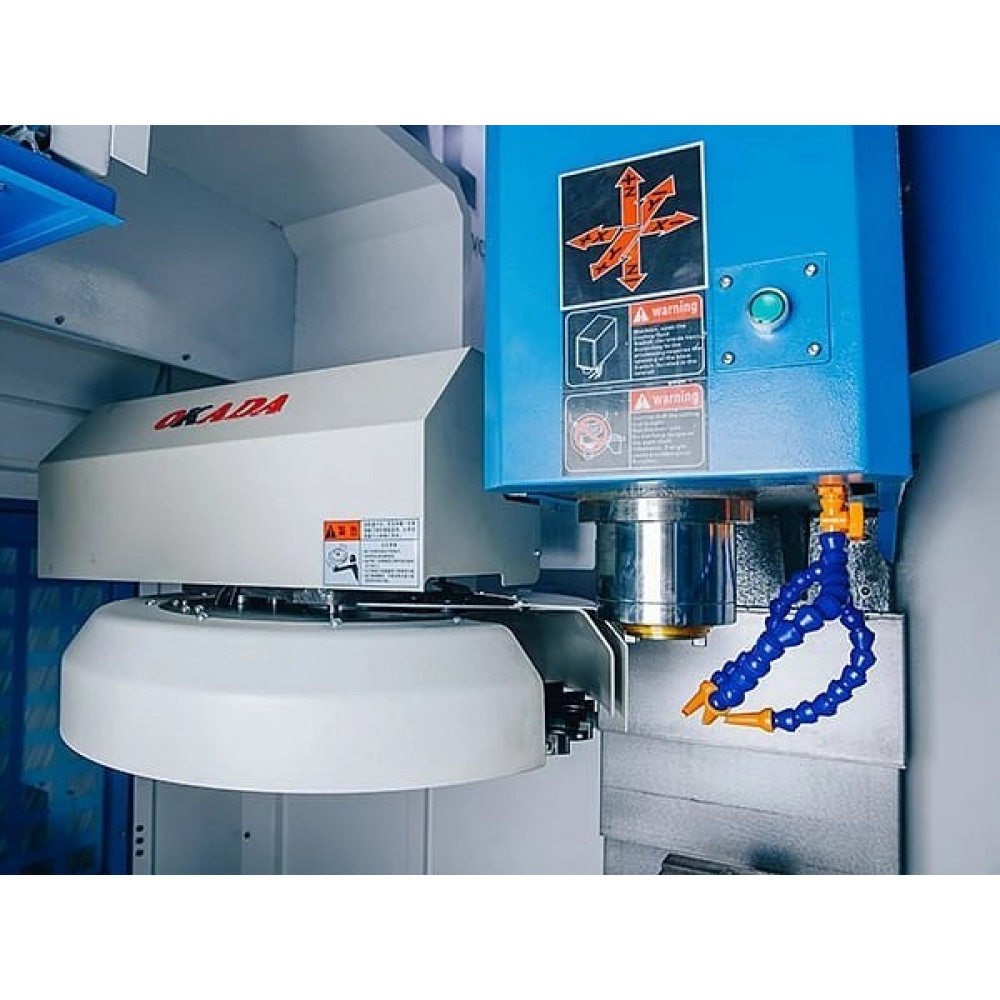

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ)
Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

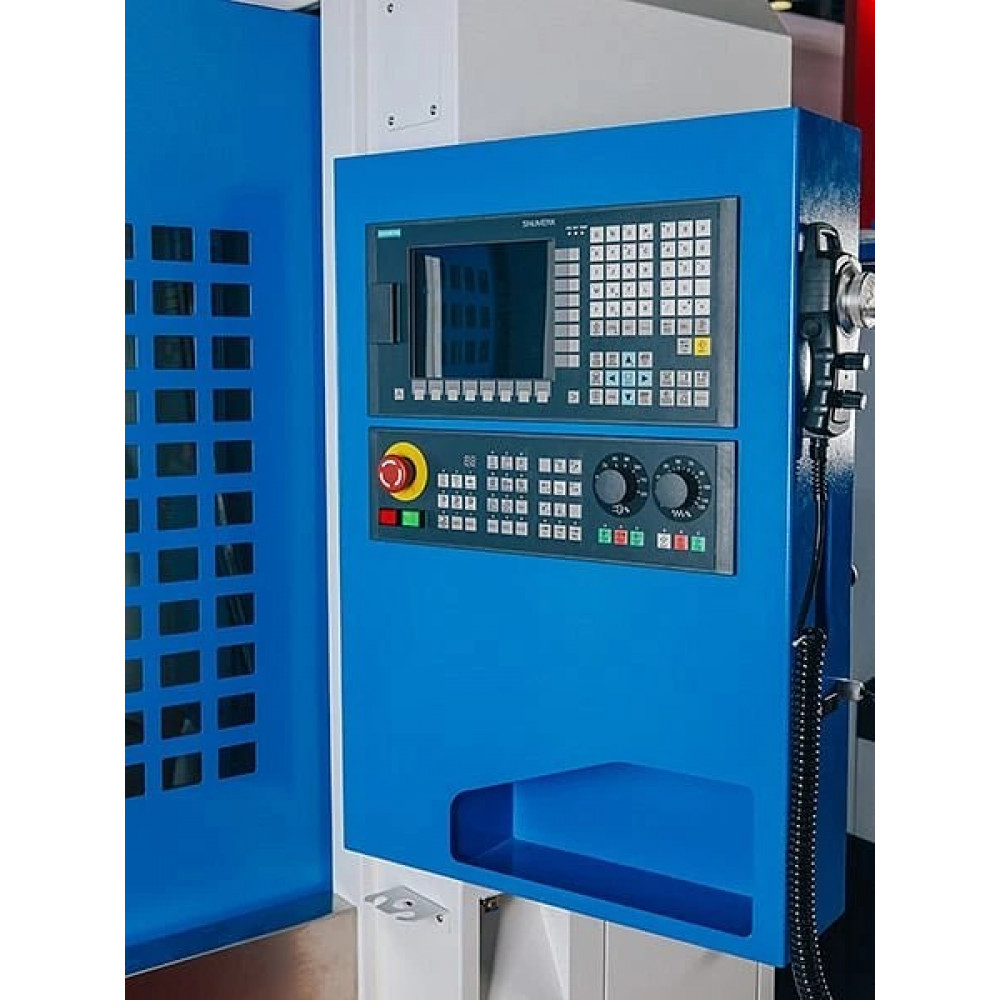

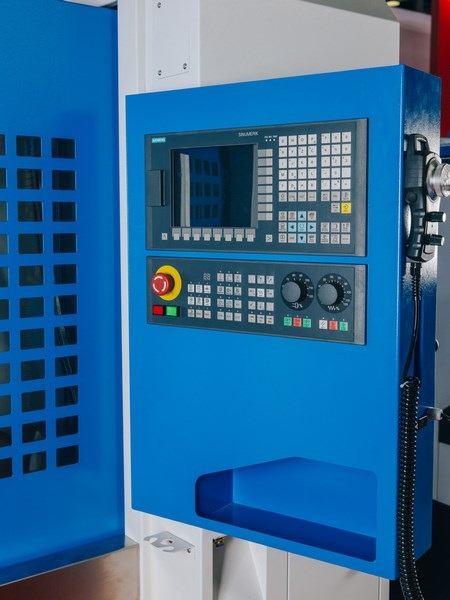

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
- Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);
- Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
- Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм.

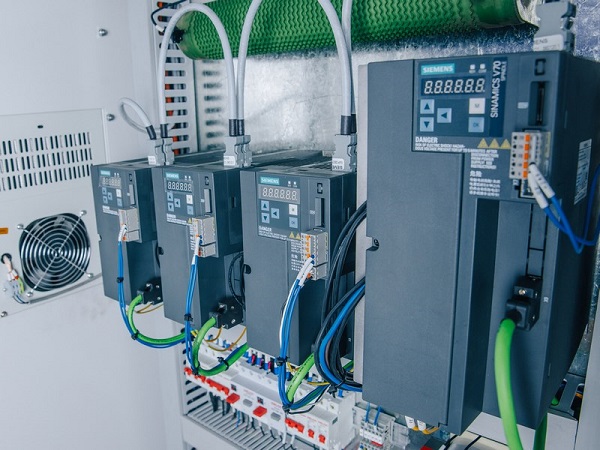

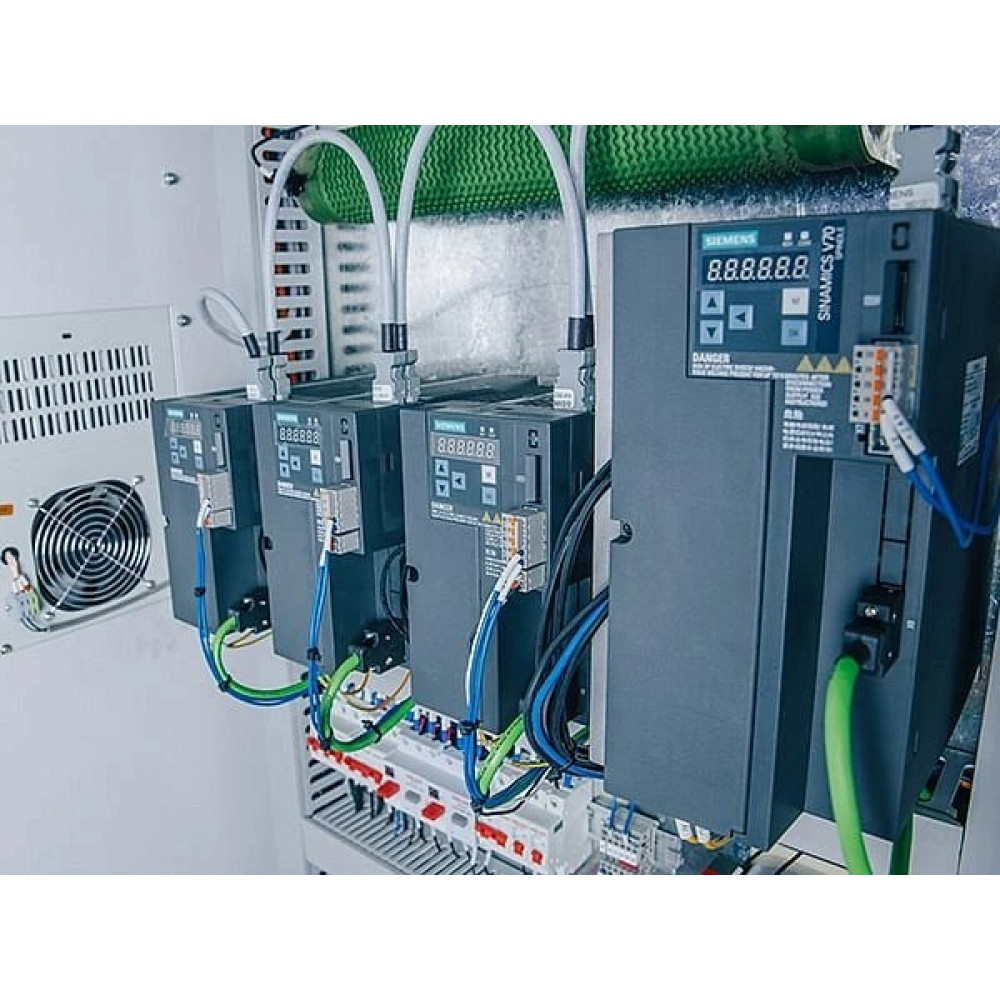

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS
Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
- Высокая технологичность;
- Продолжительный период эксплуатации;
- Высокие скорости перемещения;
- Высокая несущая способность;
- Простота смазки и взаимозаменяемость.

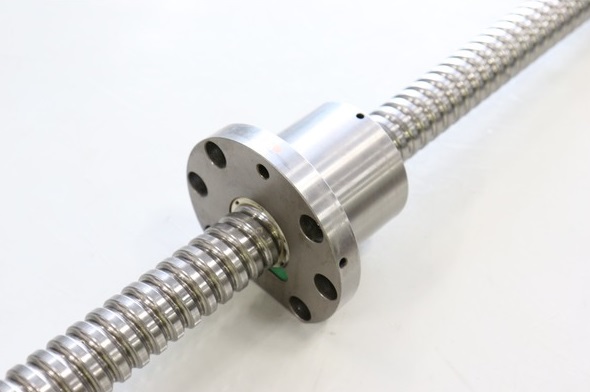

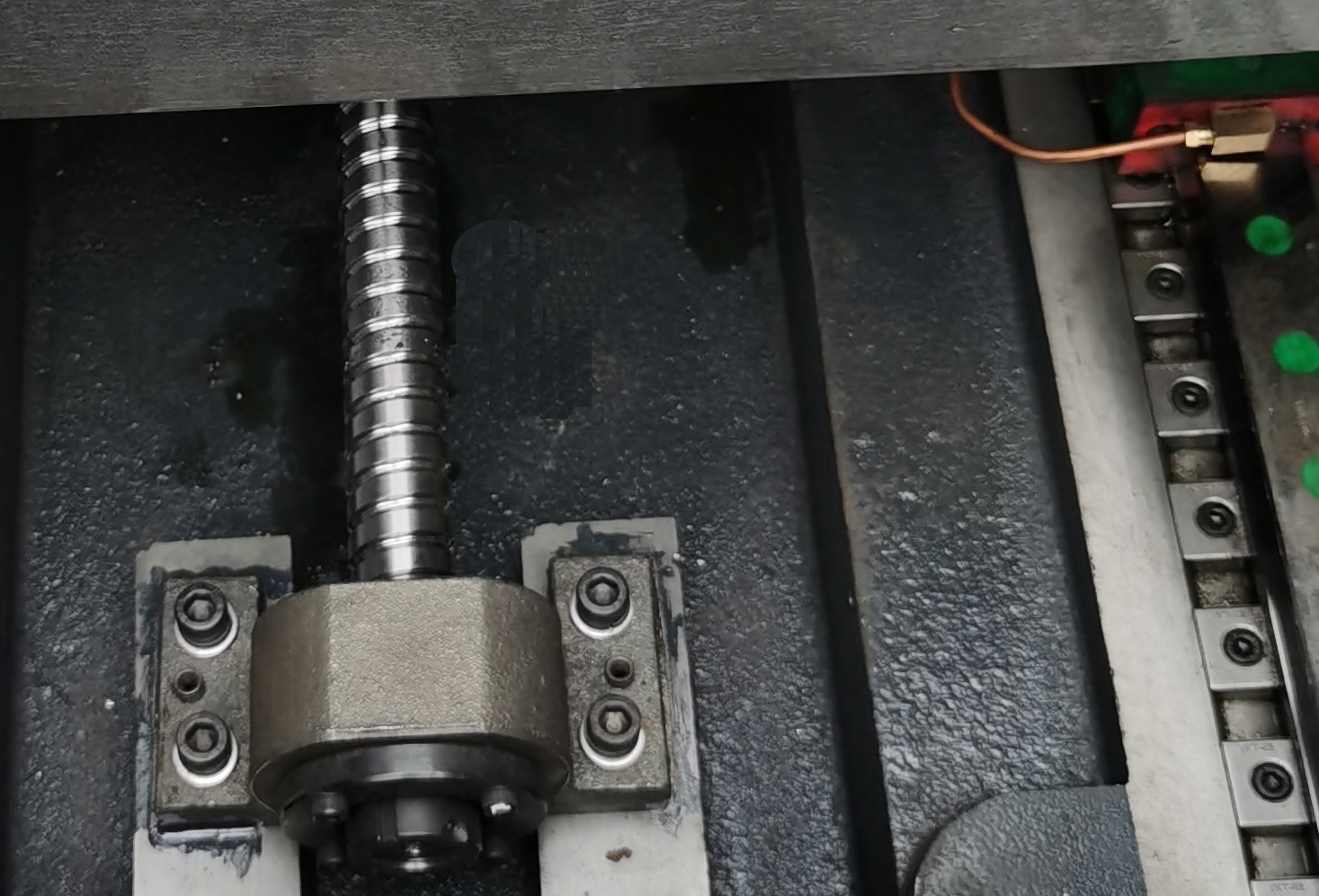

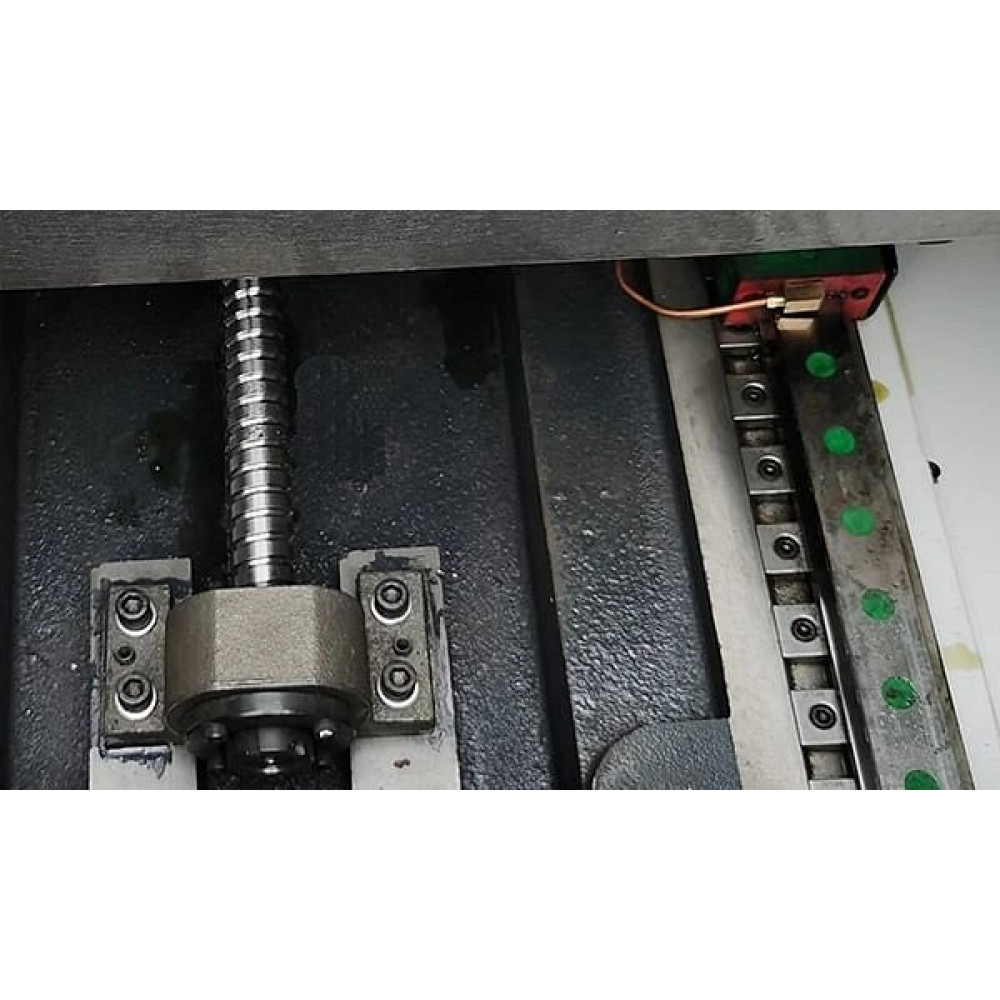

ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

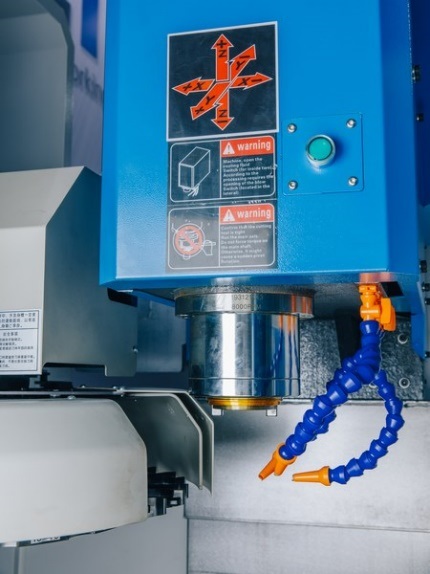

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ
Предназначена для охлаждения инструмента во время обработки.

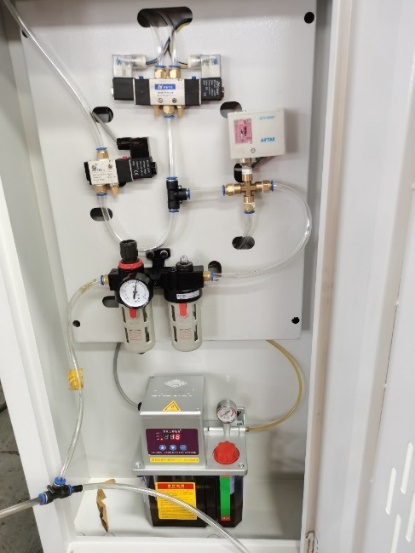

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

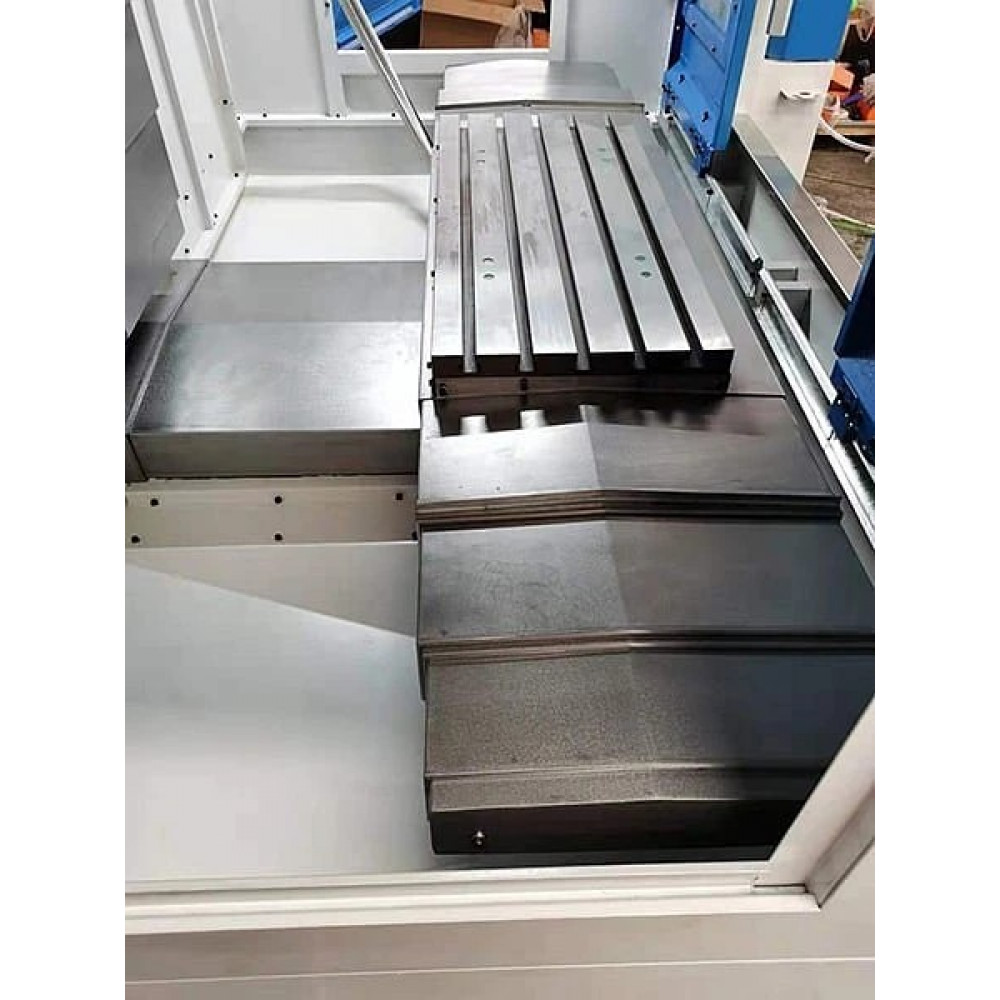

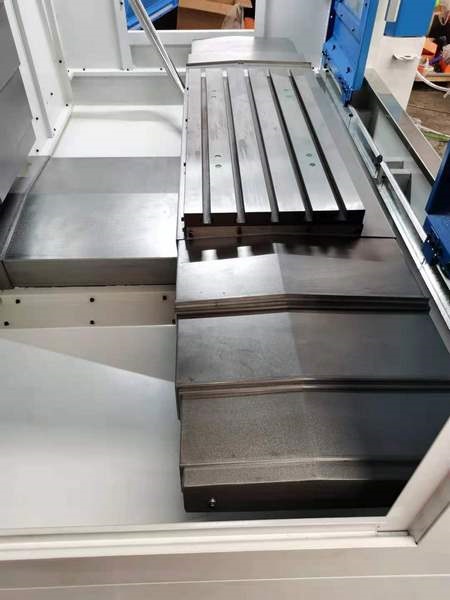

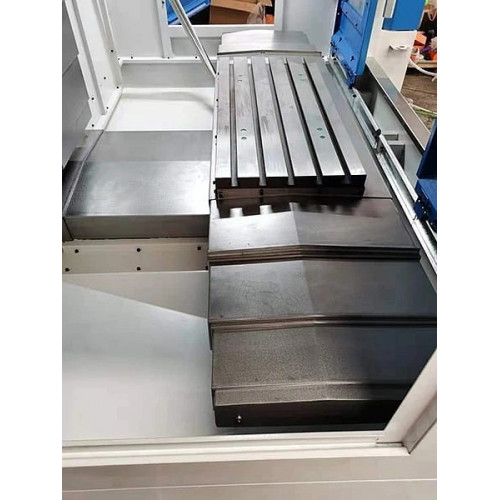

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
КОМПЛЕКТАЦИЯ:
- 4 ось (поворотный стол ⌀ 210 мм с задней бабкой)
- Цельнолитая массивная станина +
- Промышленный электрошпиндель VOLIS (Тайвань) +
- Магазин автоматической смены инструмента на 24 единицы (Тайвань) +
- Система управления SIEMENS 808D ADVANCED +
- Цифровые серводвигатели и драйверы SIEMENS +
- Линейные направляющие HIWIN (Тайвань) +
- Система подачи СОЖ в зону резания +
- Автоматическая система смазки +
- Телескопические защитные кожухи +
| Max частота вращения шпинделя | 10000 об/мин |
|---|---|
| T-пазы стола | 18 x 150 x 5 мм |
| Быстрые перемещения по осям Х / Y / Z | 30 000 / 30 000 / 20 000 мм/мин |
| Вес | 5500 кг |
| Высота | 2560 мм |
| Габаритные размеры: | |
| Давление воздуха | 0,6 МПа |
| Длина | 2800 мм |
| Длина стола | 1000 мм |
| Емкость магазина инструмента | 24 |
| ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА OKADA (ТАЙВАНЬ): | |
| Конус шпинделя | BT40 |
| Максимальная длина устанавливаемого инструмента | 300 мм |
| Максимальный вес устанавливаемого инструмента | 8 кг |
| Максимальный диаметр устанавливаемого инструмента | 100 мм |
| Мощность | 20000 Вт |
| Мощность электродвигателя главного привода (пост. / 30 мин.) | 7,5 / 11 кВт |
| Наибольшая нагрузка на стол | 580 кг |
| Направляющие перемещения X / Y / Z | Линейные направляющие (С3) |
| Напряжение | 380 В |
| Напряжение / Частота | 380 В ± 10 % / 50 Гц ± 10 % |
| Обороты шпинделя | 10000 об/мин |
| Общая установленная мощность | 20 кВт |
| Перемещение по оси X | 800 мм |
| Перемещение по оси Y | 450 мм |
| Перемещение по оси Z | 510 мм |
| Пневмосистема: | |
| Повторяемость | ± 0,003 / 300 мм |
| Производитель | MetalTec |
| Размеры рабочего стола | 1000 x 500 мм |
| Расстояние от торца шпинделя до поверхности рабочего стола | 150 - 660 мм |
| Расстояние от шпинделя до колонны | 610 мм |
| Скорость обработки | 1 - 10 000 мм/мин |
| Скорость перемещений: | |
| Страна-производитель | Китай |
| Тип хвостовика инструмента | ВТ40 |
| Точность позиционирования | ± 0,005 / 300 мм |
| Точность: | |
| Шарико-винтовые пары X / Y / Z | 4012 мм / 4012 мм / 4012 мм / Класс точности P4 |
| Ширина | 2300 мм |
| Ширина стола | 500 мм |
| ШПИНДЕЛЬ VOLIS (ТАЙВАНЬ) – РЕМЕННОЙ ПРИВОД: | |
| Энергопотребление: |
-
