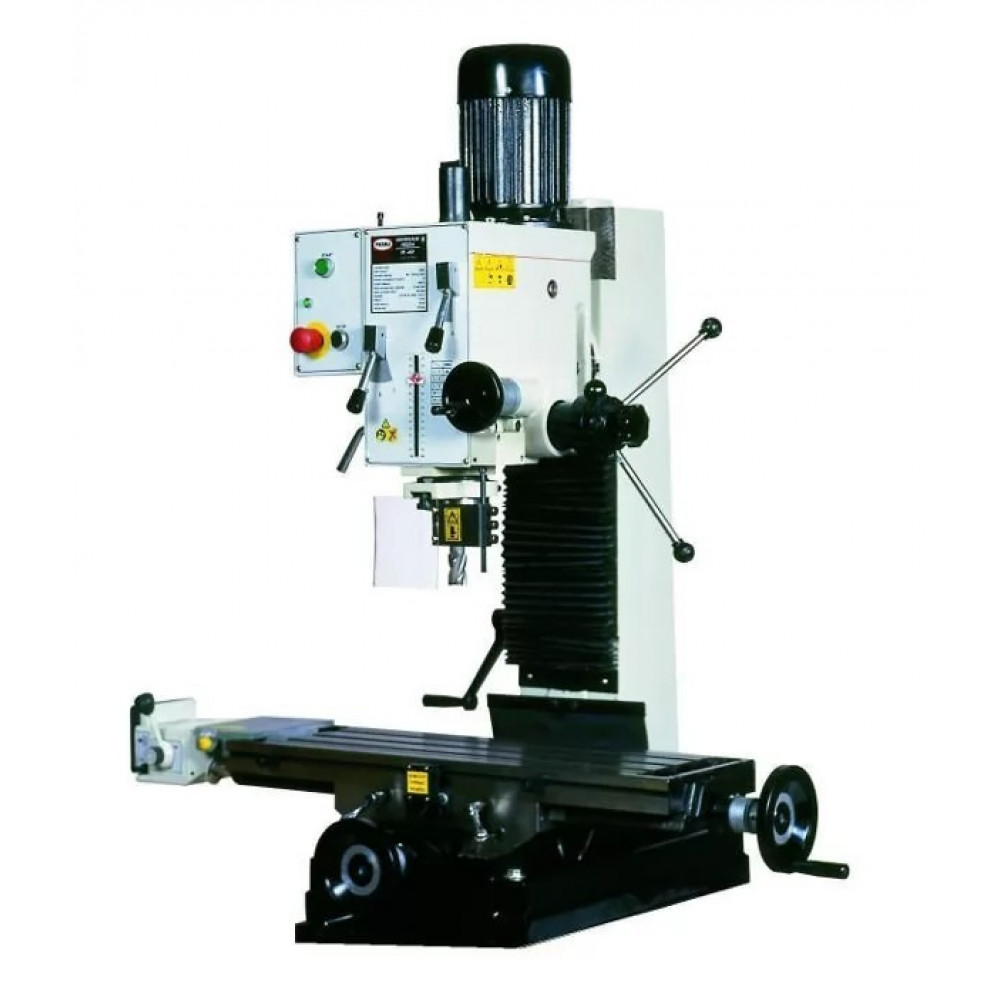

Вертикально-фрезерный станок PROMA FP-45P

Вертикально-фрезерный станок модели FP-45P является довольно универсальным оборудованием, которое может использоваться для работы с различными материалами. Он прекрасно подойдет для изготовления элементов на мелкосерийных предприятиях, в домашнем хозяйстве или ремонтных мастерских. Этот станок превосходно подходит для работы с корпусами или деталями самых разных форм и размеров.

Модель FP-45P обладает отличительной особенностью, заключающейся весьма осторожной подачей шпинделя, также имеется возможность отрегулировать глубину сверления. Данный станок предназначен для целого ряда операций – высверливания, фрезерования, для иных действий, где используется осевой режущий инструмент.

К основным элементам конструкции данного устройства относятся следующие составные части:

• Электрический двигатель, приводящий в движение основной привод оборудования;
• Фрезерная головка, обладающая коробкой передач с несколькими ступенями;
• Проводной пульт дистанционного управления;
• Предусмотрена ручка, за счет которой осуществляется переключение скоростей шпинделя, также имеется отдельная ручка для регулировки срокости вращения;
• Ручка, позволяющая подавать шпиндель на определенную минимальную длину;
• Имеется защитныйэкран;
• Есть ручка, передвигающая фрезерную головку.

Многие конструктивные элементы станка FP-45Р производятся из высококачественного чугуна, что делает продукцию стойкую к различным вибрациям и дает конструкции еще большую жесткость.

Прежде, чем приступить к выполнению работ на станке, производят пусконаладочные работы, причем это должен делать сертифицированный специалист. Оборудование подключается к трехфазному электрическому току, напряжение которого составляет 380 В.

Перед непосредственным запуском производят прогрев оборудования. Это делают так: нажимают на кнопку «Старт», во время работы на холостых оборотах проверяют, издает ли станок посторонние звуки. Если их нет, то постепенно повышают количество оборотов шпинделя – таким образом он должен проработать порядка 15 минут.

Основные узлы и детали станка FP-45P

1. Электродвигатель главного привода.
2. Фрезерная головка с коробкой передач.
3. Пульт управления.
4. Ручка переключения диапазона скоростей шпинделя.
5. Ручка переключения скорости вращения шпинделя.
6. Маховик микроподачи шпинделя.
7. Ручки подачи шпинделя.
8. Защитный экран.
9. Ручка перемещения фрезерной головки.
10. Стол крестообразный.
11. Маховик ручной продольной подачи.
12. Механическая продольная подача (опция)
13. Маховик ручной поперечной подачи.
14. Основание станка

Комплектация:

• Оправка для патрона MK III В18 - 1 шт.
• Патрон сверлильный 3-16 В18 - 1 шт.
• Ручка вертикального перемещения шпиндельной головки - 1 шт.
• Штурвал подачи стола - 3 шт.
• Штурвал тонкой подачи шпинделя - 1 шт.
• Ручка для штурвала перемещения стола - 3 шт.
• Ручки для перемещения пиноли шпинделя - 3 шт.
• Ручка для штурвала тонкой подачи шпинделя - 1 шт.
• Штанга М12 для крепления инструмента - 1 шт.
• Соединительный кабель с разъёмом - 1 шт.
• Защитный экран - 1 шт.

Инструмент:

• Ключ сверлильного патрона - 1 шт.
• Ключ торцевой шестигранный 6; 5 - 2 шт.
• Ключ рожковый 22 x 24 - 1 шт.
• Клин для снятия инструмента - 1 шт.
• Инструкция по эксплуатации
