| Высота640 мм | Высота в упаковке70 см | Длина275 мм |
| Длина в упаковке35 см | Максимальная высота заготовки от стола110 мм | Максимальное расстояние от упора до центра резца65 мм |
| Максимальный диаметр зажима сверлильного патрона13 мм | Максимальный размер резца (твердые/мягкие породы)12/16 мм | Масса39 кг |
ОСОБЕННОСТИ:
- Реечный механизм подачи с газовым упором;
- Механизм быстрой регулировки высоты рычага подачи резца;
- Регулируемый упор глубины фрезерования;
- Продольный упор заготовки;
- Винтовой прижим заготовки к продольному упору;
- Координатный рабочий стол;
- Регулируемые ограничители хода по продольной оси;
- Рабочий стол из чугунного литья;

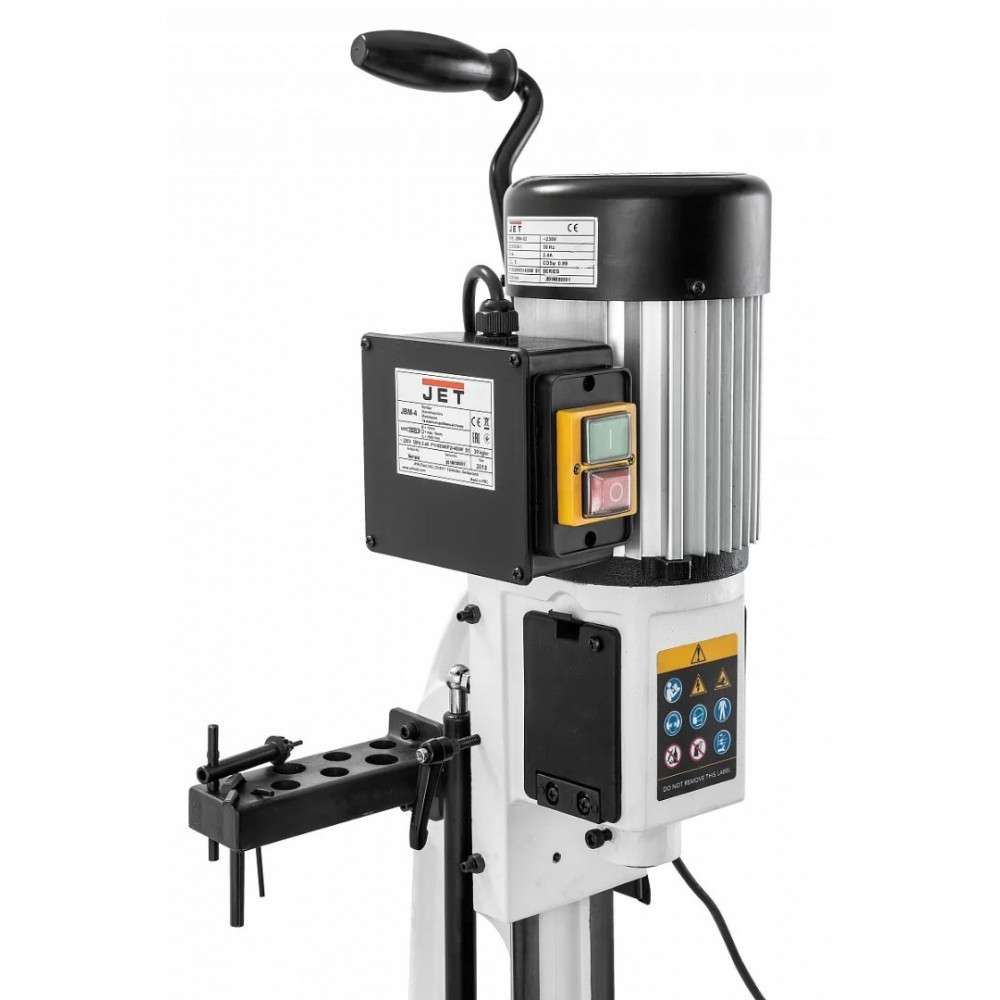

- Кронштейн для принадлежностей.

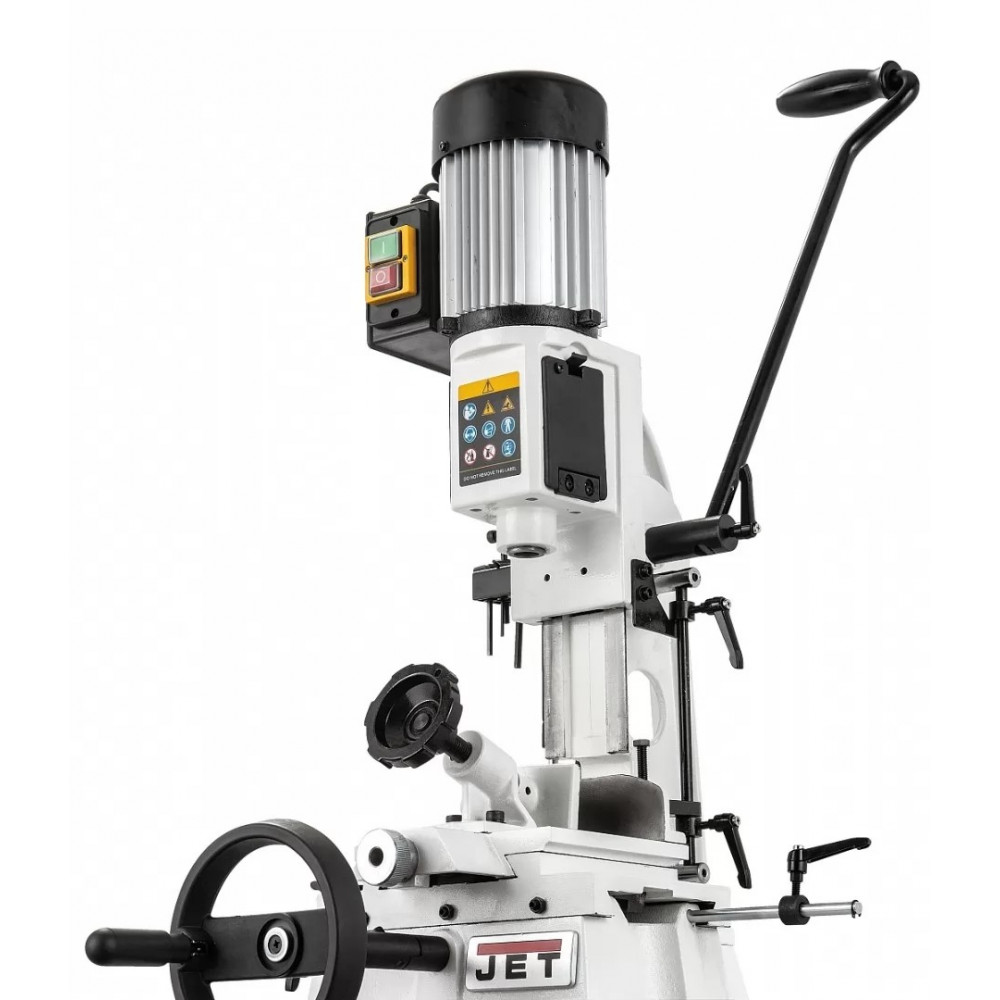

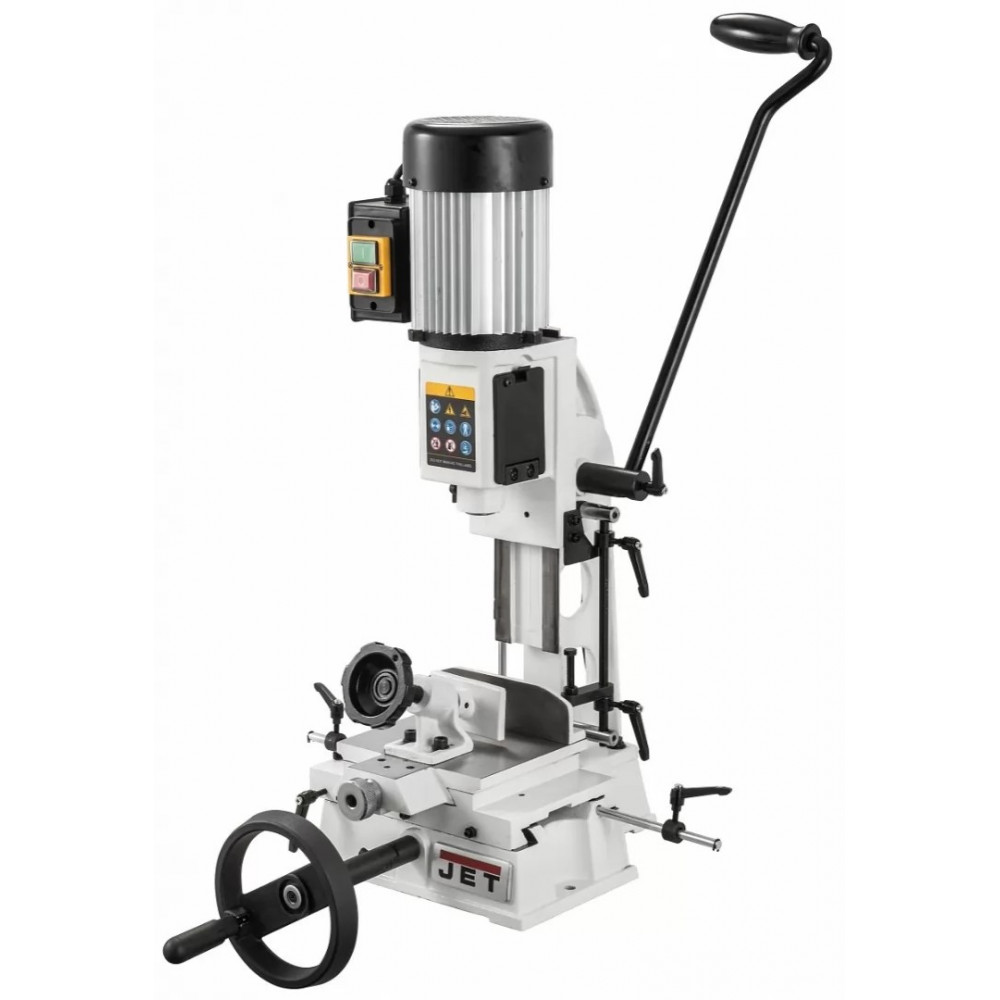

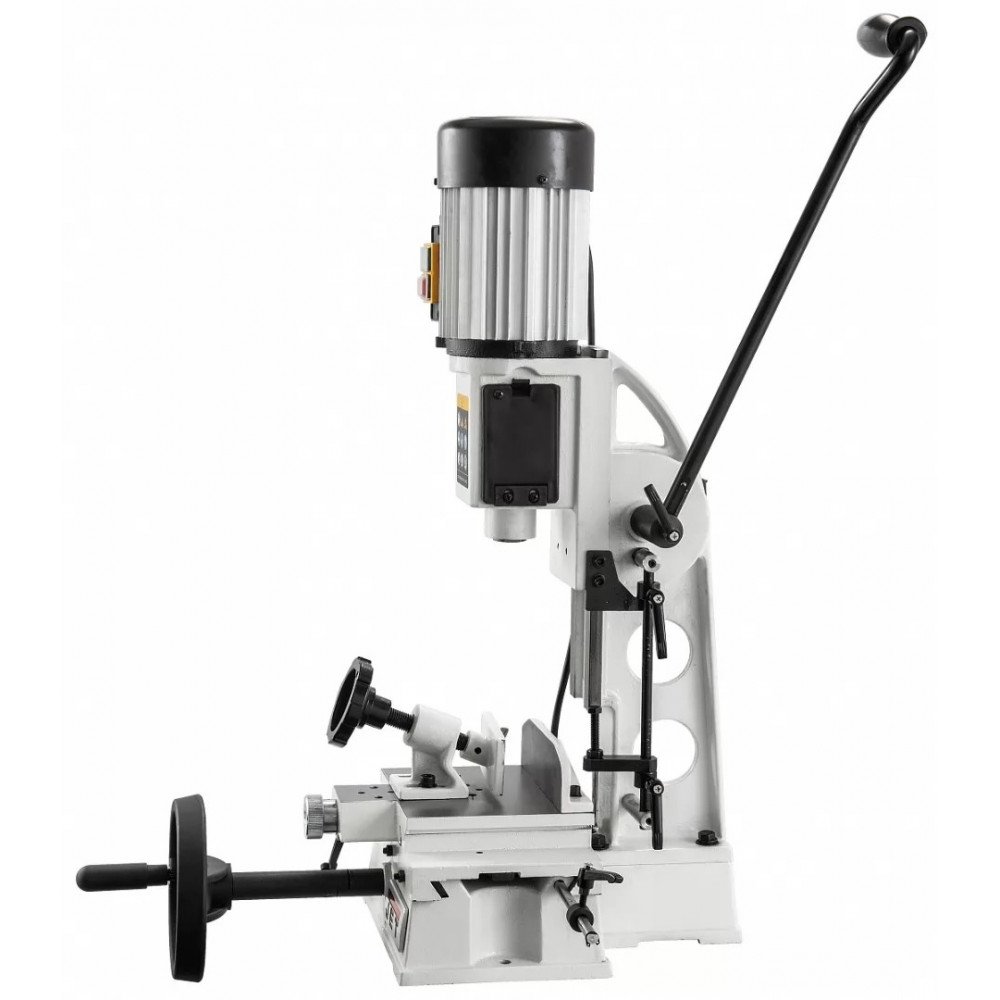

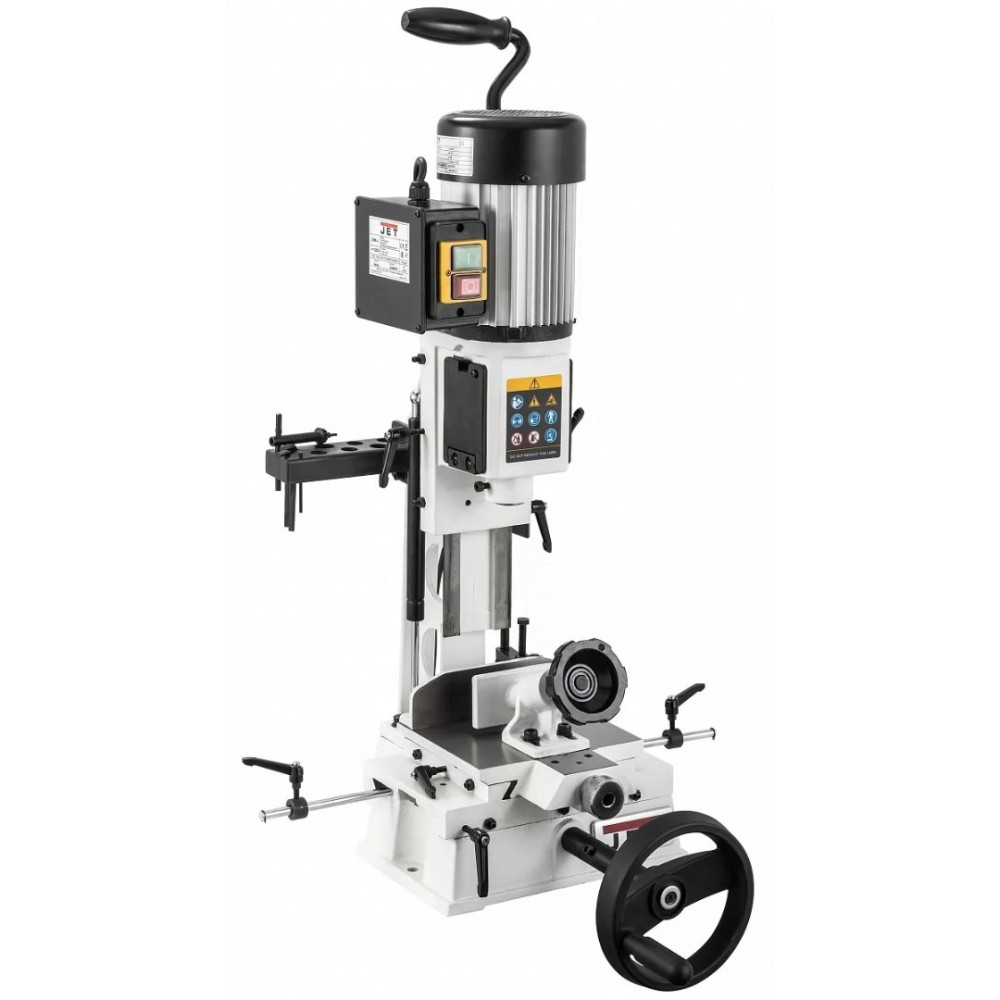

JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка.

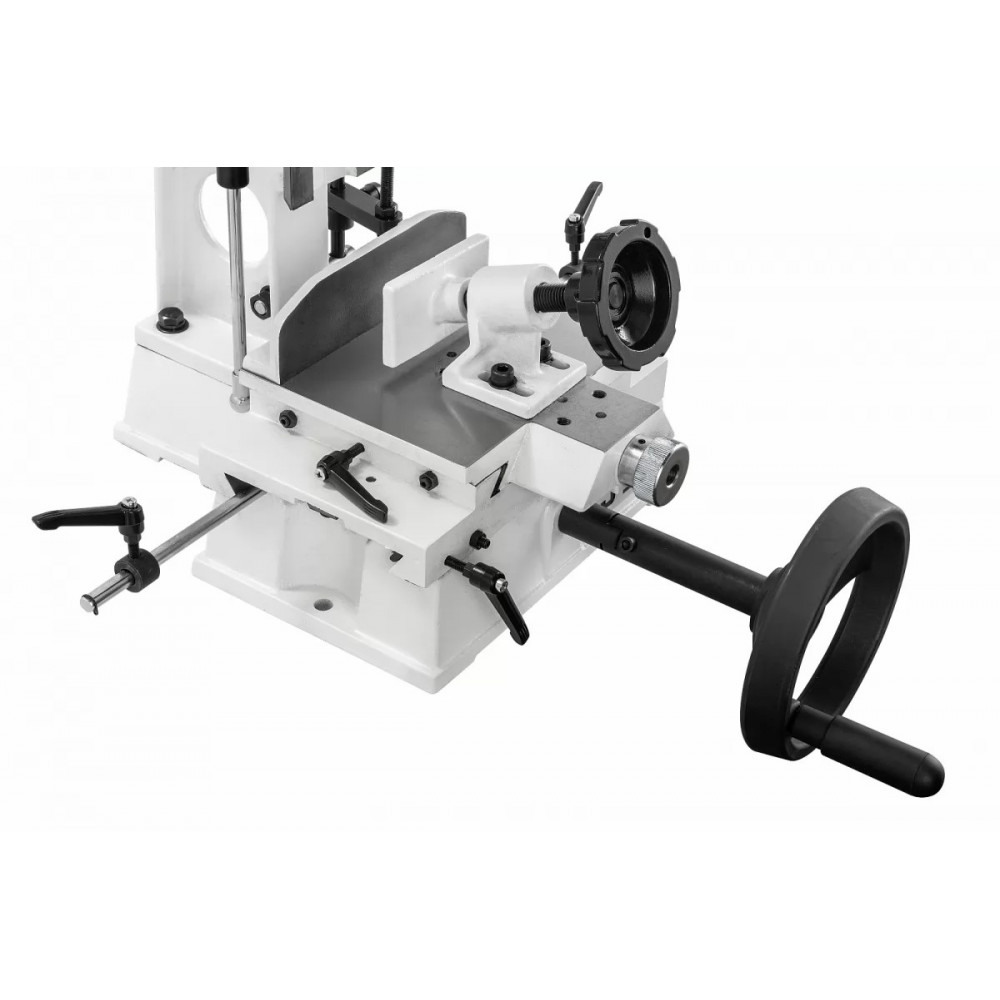

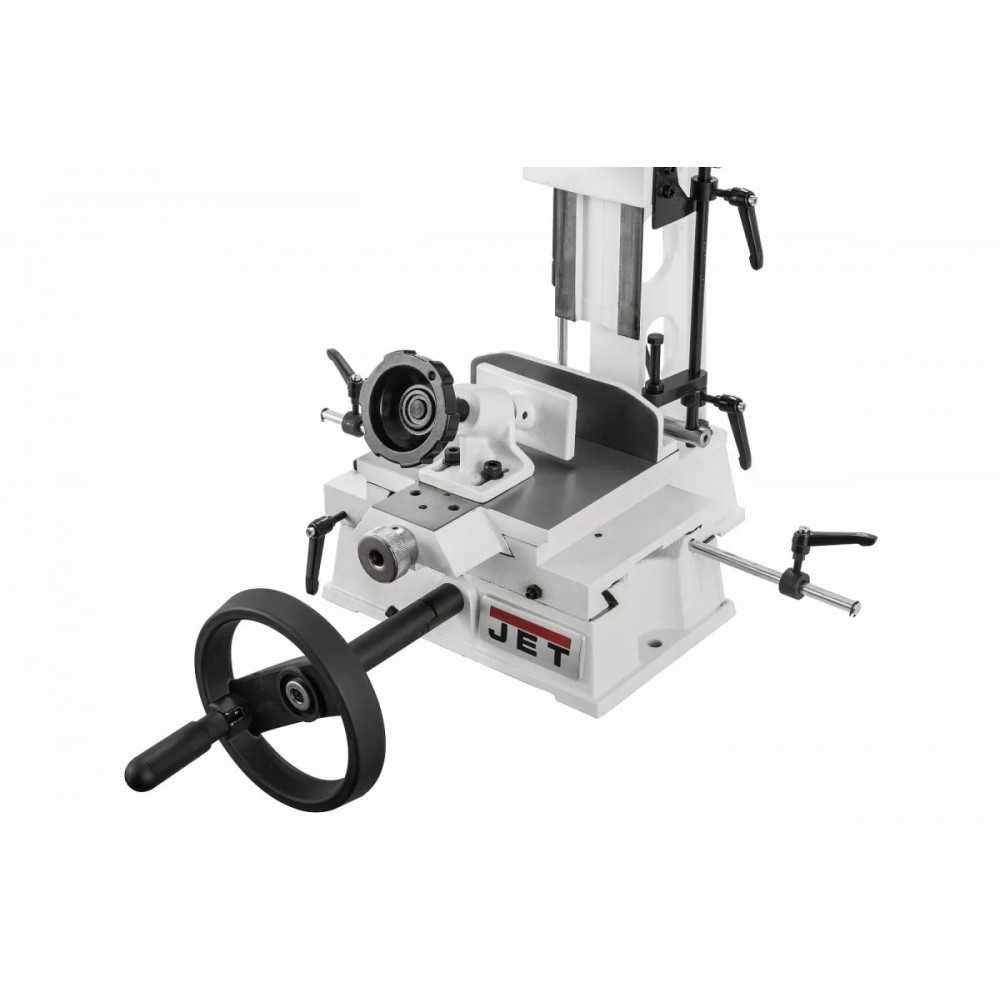

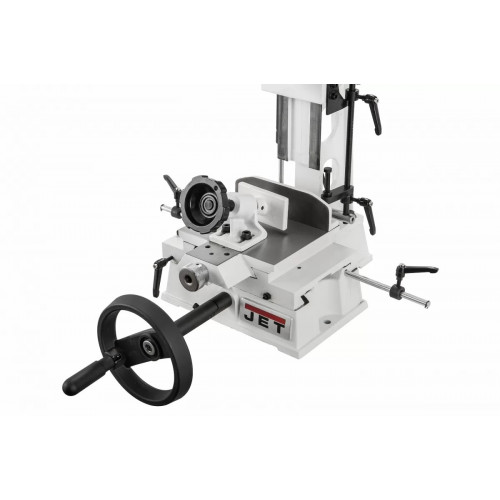

Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе.
Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор.
Характеристики и особенности устройства этого станка оптимальны для выполнения типовых операций и позволяют использовать его как в любительских, так и в профессиональных целях.
КОМПЛЕКТАЦИЯ

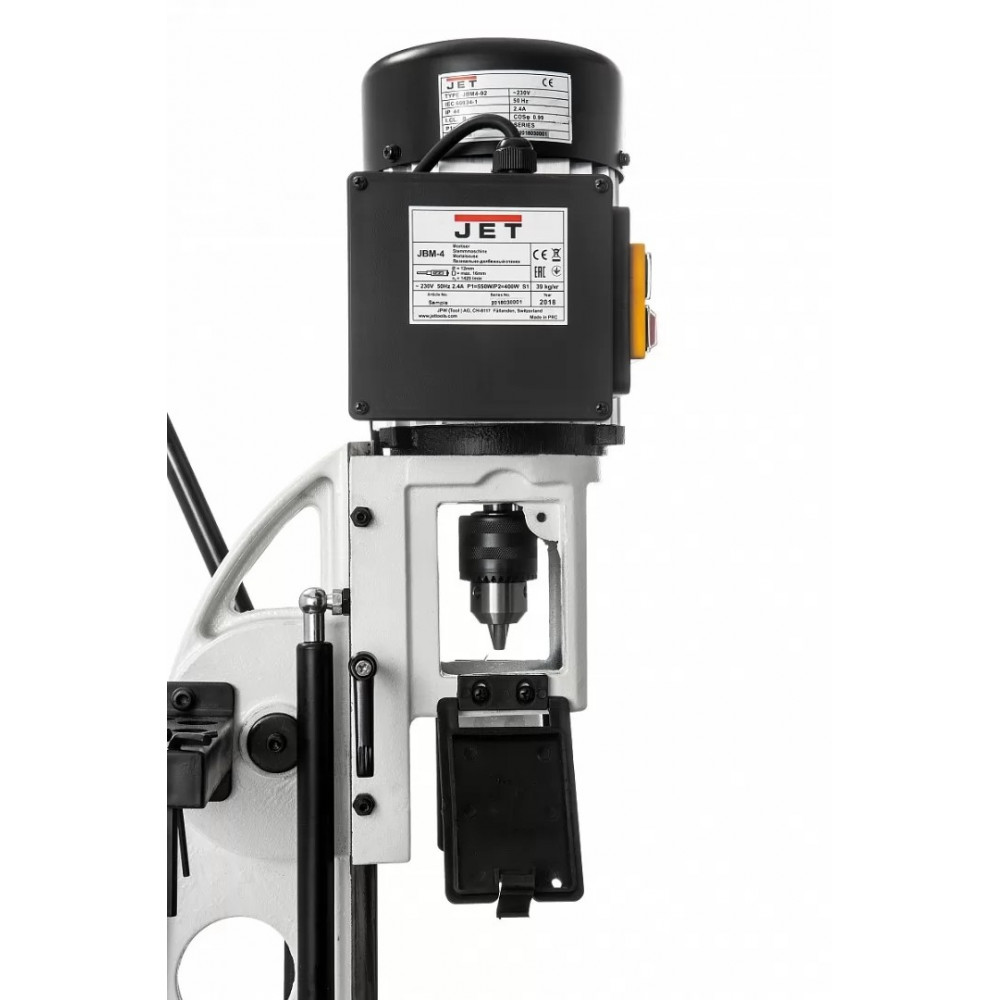

- Сверлильный патрон и зажимной ключ;
- Втулка для установки резца с хвостовиком 3/4’’.
| Высота | 640 мм |
|---|---|
| Высота в упаковке | 70 см |
| Длина | 275 мм |
| Длина в упаковке | 35 см |
| Максимальная высота заготовки от стола | 110 мм |
| Максимальное расстояние от упора до центра резца | 65 мм |
| Максимальный диаметр зажима сверлильного патрона | 13 мм |
| Максимальный размер резца (твердые/мягкие породы) | 12/16 мм |
| Масса | 39 кг |
| Масса в упаковке | 41 кг |
| Напряжение | 230 В |
| Потребляемая (выходная) мощность | 0,55 (0,4) кВт |
| Производитель | JET |
| Размеры рабочего стола (Д х Ш) | 180 х 160 мм |
| Размеры упора заготовки (Д х В) | 180 х 50 мм |
| Страна-производитель | Китай |
| Ход резца | 105 мм |
| Ход стола по осям (продольный/поперечный) | 150/80 мм |
| Частота вращения шпинделя на холостом ходу | 1420 об/мин |
| Ширина | 440 мм |
| Ширина в упаковке | 50 см |
-
