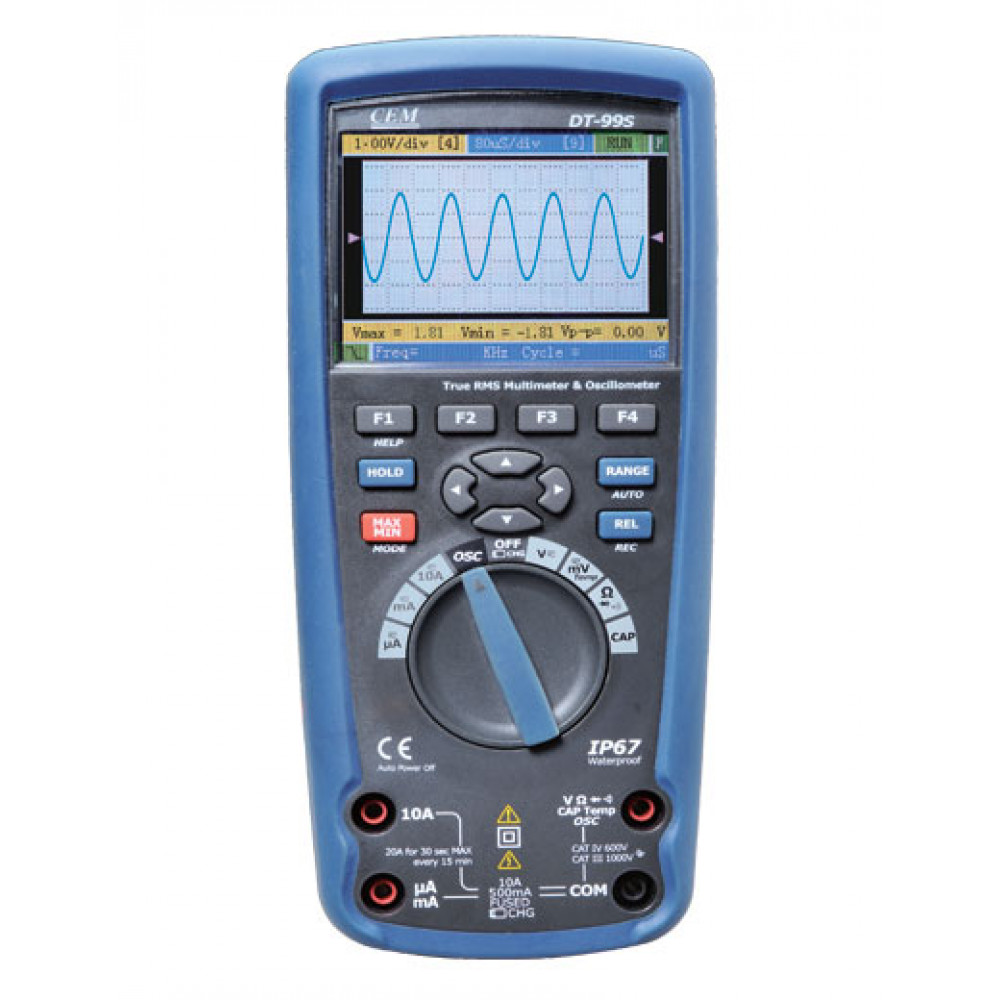

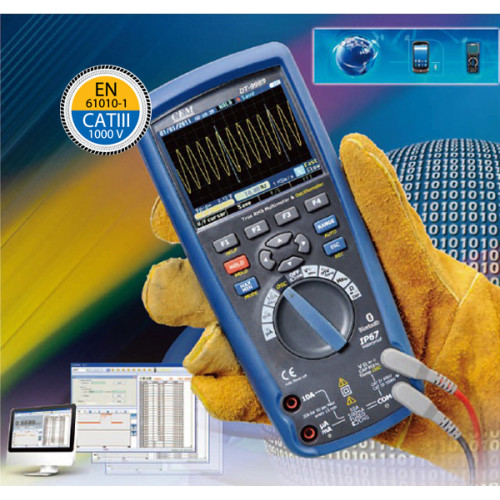

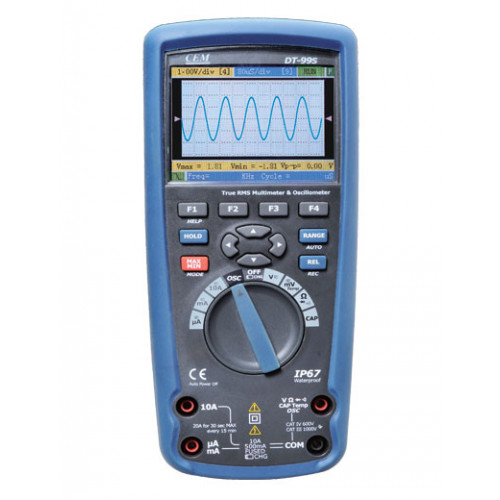

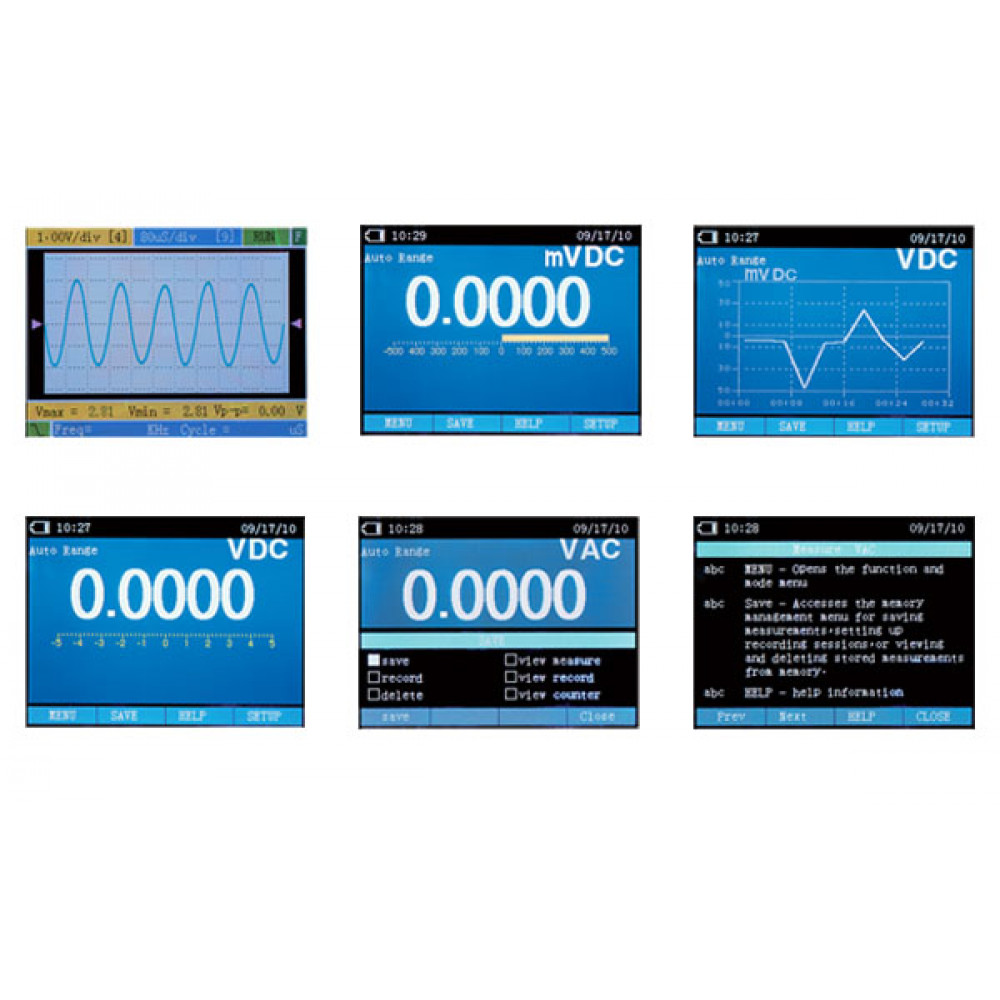

Профессиональный, промышленный цифровой мультиметр TRMS DT-9989 с функциями осциллографа и цветным ЖК-экраном TFT обладает высоким быстродействием, точностью, встроенными функциями регистратора данных и вывода графиков. Прибор оснащен Bluetooth (беспроводной системой передачи данных) с возможностью передавать данные на ПК и смартфон (Android) с помощью ПО Meterbox iMM Classic, а также памятью для записи информации. Благодаря двойному пластиковому водонепроницаемому корпусу (класс защиты IP67) мультиметр обеспечивает высокую безопасность работы.
Технические особенности осциллограф-мультиметр DT-9989
Назначение кнопок передней панели
12 кнопок передней панели включают функции в соответствии с режимами, которые выбираются поворотным переключателем, а также необходимы
для навигации в меню и контроля электропитания мультиметра.
F1F2F3F4 – выбор функций в режиме, который установлен поворотным переключателем.
Кнопки в форме стрелок – выбор пунктов меню, настройка контрастности, перемещение вдоль экранных окон, ввод данных.
HOLD – фиксация показаний на экране и сохранение снимка данных. Также доступен режим "AutoHold".
RANGES – переключение мультиметра из режима автоматического в режим ручного выбора диапазонов. Для возврата в автоматический режим нажать кнопку в течение 1 секунды
MAX/MIN – включение и остановка режима записи максимальных/минимальных значений.
ESC – выход из режима ожидания.
Технические характкристики режим мультиметра DT-9989
| Режим | Диапазон | Ед. измерения | Точность |
| Постоянное напряжение | 50мВ[1] | 0,001мВ | (0,05%+20) |
| 500мВ[2] | 0,01мВ | (0,025%+5) | |
| 5В | 0,0001В | (0,025%+5) | |
| 50В | 0,001В | (0,025%+5) | |
| 500В | 0,01В | (0,05%+5) | |
| 1000В | 0,1В | (0,1%+5) | |
| [1] – добавить 10 единиц для температурной компенсации [2] – добавить 4 единицы для температурной компенсации | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Переменное напряжение
|
|
| 50 до 10000Гц |
| 50мВ | 0,001мВ | 50/60Гц (0,3%+25) <1кГц (0,5%+25) <5кГц (3%+25) | |
| 500мВ | 0,01мВ | ||
| 5В | 0,0001В | ||
| 50В | 0,001В | ||
| 500В | 0,01В | ||
| 1000В | 0,1В |
| |
| Характеристики переменного напряжения установлены в интервалах диапазонов значений: от 5 до 100% | |||
| Режим | Диапазон | Ед. измерения | Точность |
| АС+DC
|
|
| 0 до 1000Гц |
| 50мВ | 0,001мВ | <1кГц (1%+25) <10кГц (3,5%+25) | |
| 500мВ | 0,01мВ | ||
| 5В | 0,0001В[1] | ||
| 50В | 0,001В | ||
| 500В | 0,01В | ||
| 1000В | 0,1В |
| |
| [1] – добавить 1% выше 5к | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Постоянный ток
| 500мкА | 0,01мкА | 0,1%+20 |
| 5000мкА | 0,1мкА | ||
| 50мА | 0,001мА | ||
| 500мА | 0,01мА | 0,15%+20 | |
| 10А | 0,001А | 0,3%+20 | |
| (20А: не более 30 секунд при пониженной точности измерений) | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Переменный ток
|
|
| 50 до 10000Гц |
| 500мкА | 0,01мкА | 50/60Гц (0,6%+25) <1кГц (1,5%+25) <10кГц (3%+25) | |
| 5000мкА | 0,1мкА | ||
| 50мА | 0,001мА | ||
| 500мА | 0,01мА | ||
| 10А | 0,001А | ||
| (20А: не более 30 секунд при пониженной точности измерений) | |||
| Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100% | |||
| Режим | Диапазон | Ед. измерения | Точность |
| АС+DC
|
|
| 0 до 1000Гц |
| 500мкА | 0,01мкА | (1%+25) | |
| 5000мкА | 0,1мкА | ||
| 50мА | 0,001мА | ||
| 500мА | 0,01мА | ||
| 10А | 0,001А | (1,5%+40) |
| Режим | Диапазон | Ед. измерения | Точность |
| Переменное напряжение (5000 + единица)
|
|
| 5К-100К |
| 50мВ | 0,001мВ | (5%+40) | |
| 500мВ | 0,01мВ | ||
| 5В | 0,0001В | ||
| 50В | 0,001В | (6%+40) |
Замечание: параметры точности соответствуют температурам окружающего воздуха 18 °C - 28 °C (65 °F - 83 °F) и относительной влажности менее 75 %.Калибровка шкалы переменного тока выполнена по синусоидальной волне. Точность составляет ±(2% показ. + 2% всей шкалы), если волна несинусоидальной формы имеет значение при вершине менее 3.
| Режим | Диапазон | Ед. измерения | Точность |
| Сопротивление | 50Ом[1] | 0,001Ом | 0,5%+20 |
| 500Ом[2] | 0,01Ом | 0,05%+10 | |
| 5кОм | 0,0001кОм | 0,05%+10 | |
| 50кОм | 0,001кОм | 0,05%+10 | |
| 500кОм | 0,01кОм | 0,1%+10 | |
| 5МОм | 0,001МОм | 0,2%+20 | |
| 50МОм | 0,001МОм | 2%+20 | |
| [1] – добавить 10 единиц для температурной компенсации [2] – добавить 4 единицы для температурной компенсации | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Емкость /td> | 5нФ[1] | 0,001нФ | ±(2%+40) |
| 50нФ[2] | 0,01нФ | ||
| 500нФ | 0,1нФ | ±(2%+40) | |
| 5мкФ | 0,001мкФ | ||
| 50мкФ | 0,01мкФ | ||
| 500мкФ | 0,1мкФ | ±(5%+40) | |
| 10мФ | 0,01мФ | ||
| [1] – в режиме REL при измерении емкости пленочного конденсатора
| |||
| Режим | Диапазон | Ед. измерения | Точность |
| Частота (электронная) | 50Гц | 0,001Гц | ±(0,01%+10) |
| 500Гц | 0,01Гц | ||
| 5кГц | 0,0001Гц | ||
| 50кГц | 0,001кГц | ||
| 500кГц | 0,01кГц | ||
| 5МГц | 0,0001МГц | ||
| 10МГц | 0,001МГц | ||
| Чувствительность: мин. 0,8В (действующее значение) при коэффициенте заполнения 20-80% и <100кГц мин. 5В (действующее значение) при коэффициенте заполнения 20-80% и >100кГц | |||
| Частота (электрическая) | 40Гц-10кГц | 0,01-0,001кГц | ±(0,5% показ.) |
| Чувствительность: 1В (действующее значение) | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Цикл заполнения | 0,1 – 99,9% | 0,01% | ±(1,2% показ.+2) |
| Ширина импульса: 100мкс-100мс, частота: 5Гц-150кГц | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Температура (тип К) | -50 до 1000°С | 0,1°С | ±(1,0% показ.+2,5°С) |
| -58 до 1832°F | 0,1°F | ±(1,0% показ.+4,5°F) без учета точности датчика |
Технические характеристики мультиметра осцилографа DT 9989
| Функция | Основная характеристика | Примечание |
| ЖК-экран | 3,5” цветной TFT, 320×240 пикселей |
|
| Время нарастания | 17,5ns |
|
| Полоса пропускания | 10МГц | 0-10МГц |
| Вход | Парный, АС, DC | Переменный, постоянный сигналы |
| Входное сопротивление | 1000С/СА: 1МОм ±2%/15пФ ±2пФ |
|
| Максимальное входное напряжение | 1000В/600В (DC+AC пиковое значение, входное сопротивление 1МОм) | Кат. I, кат. II |
| Коэффициент затухания | 1Х |
|
| Вертикальная чувствительность | 50mV to 100V/div | |
| Режим дискретизации | Дискретизация в режиме реального времени, случайная дискретизация | Один канал 3К |
| Частота дискретизации | 50 MS/s |
|
| Разрешение | 8 бит |
|
| Длина записи | 3К/10 стр. | SRAM |
| Хранение | 10 схем | EEPROM |
| Временная погрешность | ±5с/24 часа |
|
| FFT | 4-256 точек |
|
| Скорость передачи данных по Bluetooth | 9600 бод |
|
| Ион-литиевый аккумулятор | 8,4В 2300мАч |
|
Обмен данными DT-9989
Мультиметр-осциллограф поддерживает безпроводную передачу данных из памяти прибора на ПК. Данные передаются на ПК по системе Bluetooth.
Meterbox iMM Classic представляет собой программное приложение мобильного телефона для выполнения "облачных" расчетов. С помощью данной программы можно передавать результаты измерений на смартфон по системе Bluetooth. Пользователи могут распределить полученные данные для хранения и выполнения расчетов в "облаке" с помощью смартфона. Подобное решение в ногу со временем позволяет получить доступ к таким функциям прибора, которые отсутствуют в других мультиметрах.
Комплект поставки мультиметра осциллографа DT-9989
Кейс с прибором DT-9989
Инструкция по эксплуатации
Щуп для мультиметра, пробник к осциллографу 1:1
Температурный датчик К-типа
Адаптер и Зарядное устройство
CD (программное обеспечение для ПК)
| DT-9989 | ||
|---|---|---|
| Корпус | Двойной пластик, водонепроницаемый | |
| Удар (падение) | 6,5 футов (2 метра) | |
| Контроль диодов | Тестовый ток не более 0,9мА, постоянное напряжение открытой цепи 3,2В, стандартно | |
| Контроль на обрыв | Срабатывает звуковой сигнал, если сопротивление ниже 25Ом (примерно), тестовый ток <0,35мА | |
| Пиковое значение | Продолжительность > 1мс | |
| Датчик температуры | Термопара К-типа | |
| Входное сопротивление | >10МОм (постоянное напряжение), >9МОм (переменное напряжение) | |
| Метод измерения | TRMS | |
| Диапазон частот | 50Гц – 100кГц | |
| Крест-фактор нагрузки | ≤ 3 в диапазоне до 500В, со снижением линейности до ≤ 1,5 при 1000В | |
| Экран | ЖК, 50000 отсчетов, подсветка и графическая шкала | |
| Быстродействие | 20 измерений в секунду | |
| Рабочая температура | 5°C - 40 °C (41 °F - 104 °F) | |
| Температура хранения | -20 °C - 60 °C (-4 °F - 140 °F) | |
| Относительная влажность | Не более 80% при 31°С (87°F) со снижением линейности до 50 % при 40°С (104°F) | |
| Рабочая высота | максимум 7000 футов (не более 2000 м) | |
| Быстродействие | 15-50 V/S | |
| Полоса пропускания | 10МГц | |
| Вход | Парный, АС, DC | |
| Коэффициент затухания | 1Х | |
| Режим дискретизации | Дискретизация в режиме реального времени, случайная дискретизация | |
| Частота дискретизации | 50 MSa/s – 500pts | |
| Разрешение | 8 бит | |
| Длина записи | 3К/10 стр. | |
| Хранение | 10 схем | |
| Временная погрешность | ±5с/24 часа | |
| FFT | 4-256 точек | |
| Скорость передачи данных по Bluetooth | 9600 бод | |
| Ион-литиевый аккумулятор | 8,4В 2300мАч | |
| Напряжение постоянного тока | ||
| Максимальное значение | 1000 В | |
| Максимальное разрешение | 1 мкВ | |
| Точность | ± (0,025% +5 е.м.р.) | |
| Напряжение переменного тока | ||
| Максимальное значение | 1000 В | |
| Максимальное разрешение | 1 мкВ | |
| Точность | ± (0,4 % +4 е.м.р.) | |
| Ток переменного напряжения | ||
| Максимальное значение | 10А | |
| Максимальное разрешение | 0.01 мкA | |
| Точность | ± (0,1 % +2 е.м.р.) | |
| Ток постоянного напряжения | ||
| Максимальное значение | 10А | |
| Максимальное разрешение | 0.01 мкA | |
| Точность | ± (0,15% +2 е.м.р.) | |
| Температура | ||
| Максимальное значение | -200 ~ 1350 ° C | |
| Максимальное разрешение | 0.1 °C | |
| Точность | ± (1,0% +1 ° C) | |
| Сопротивление | ||
| Максимальное значение | 50 МОм | |
| Максимальное разрешение | 0.01 Ом | |
| Точность | ± (0,05% +2 е.м.р.) | |
| Емкость | ||
| Максимальное значение | 10 мФ | |
| Максимальное разрешение | 0.001 нФ | |
| Точность | ± (1,0% +5 е.м.р.) | |
| Частота | ||
| Максимальное значение | 10 МГц | |
| Максимальное разрешение | 0,01 Гц | |
| Точность | ± (0,005% + 1 е.м.р.) | |
-
