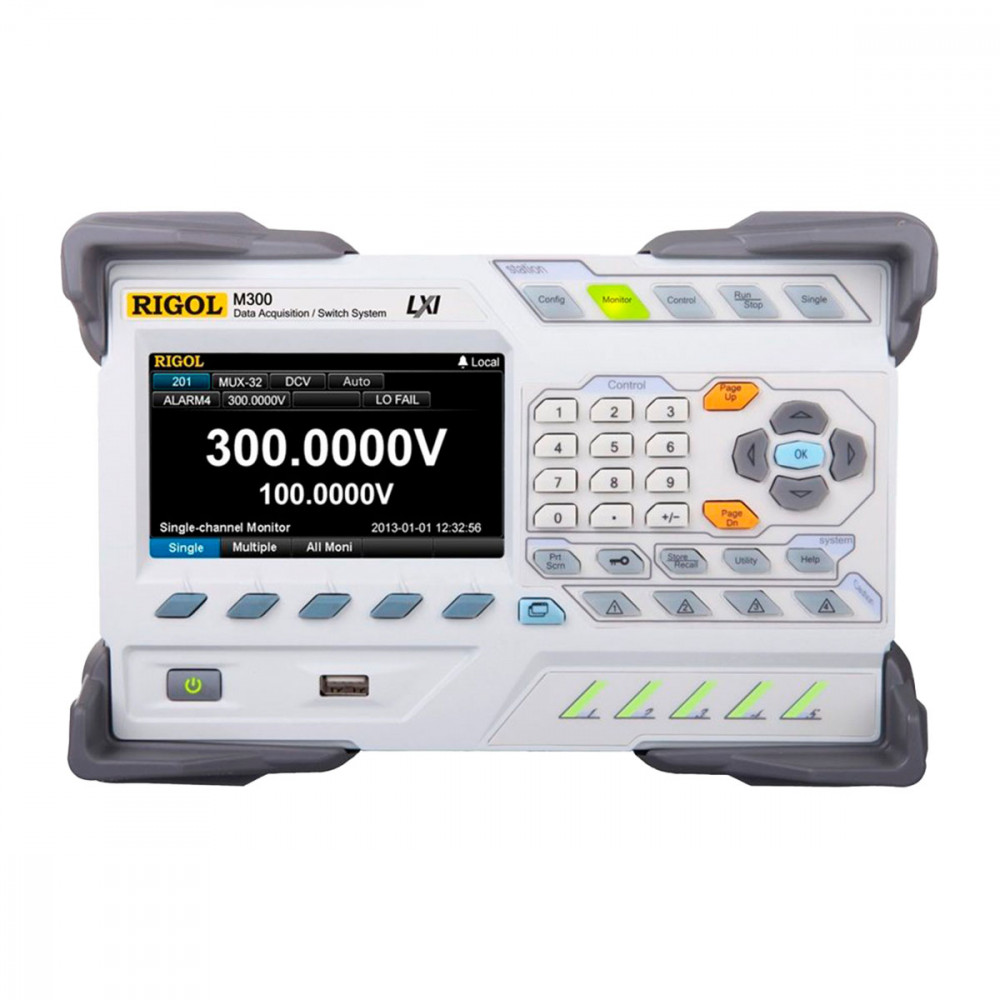

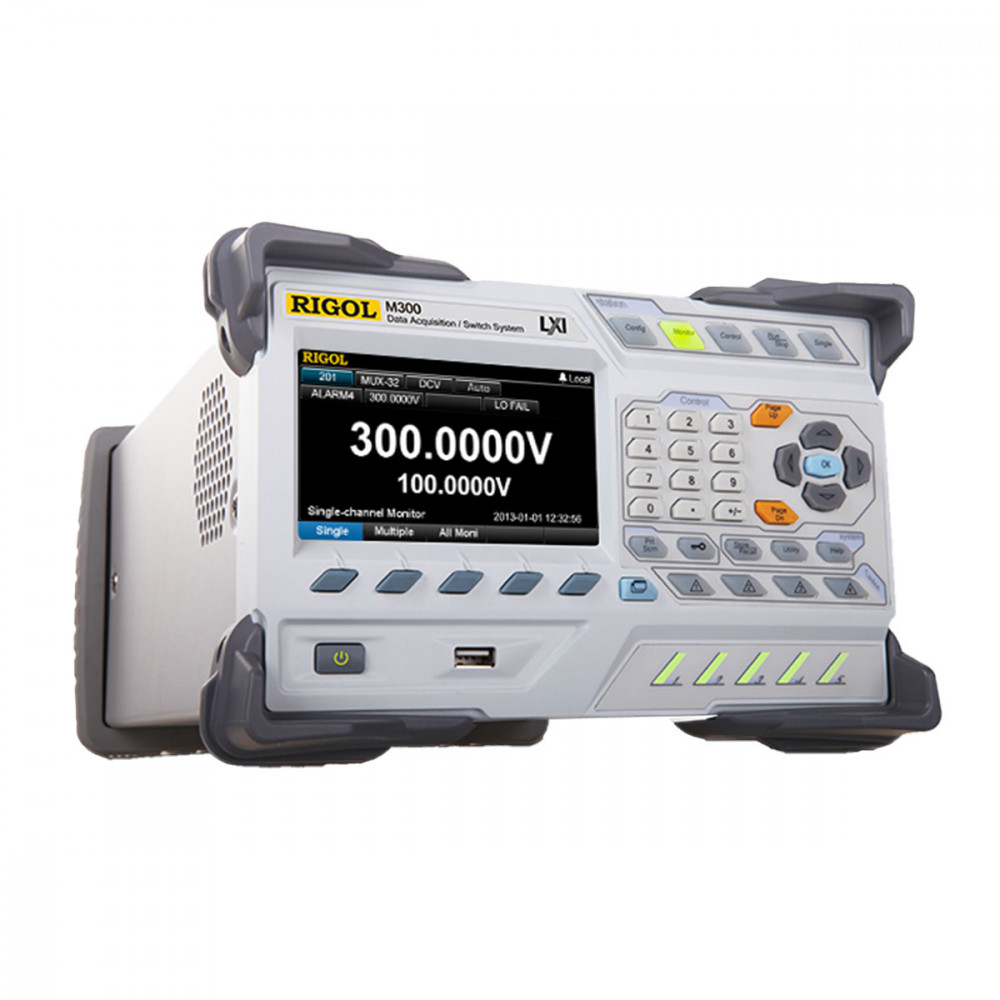

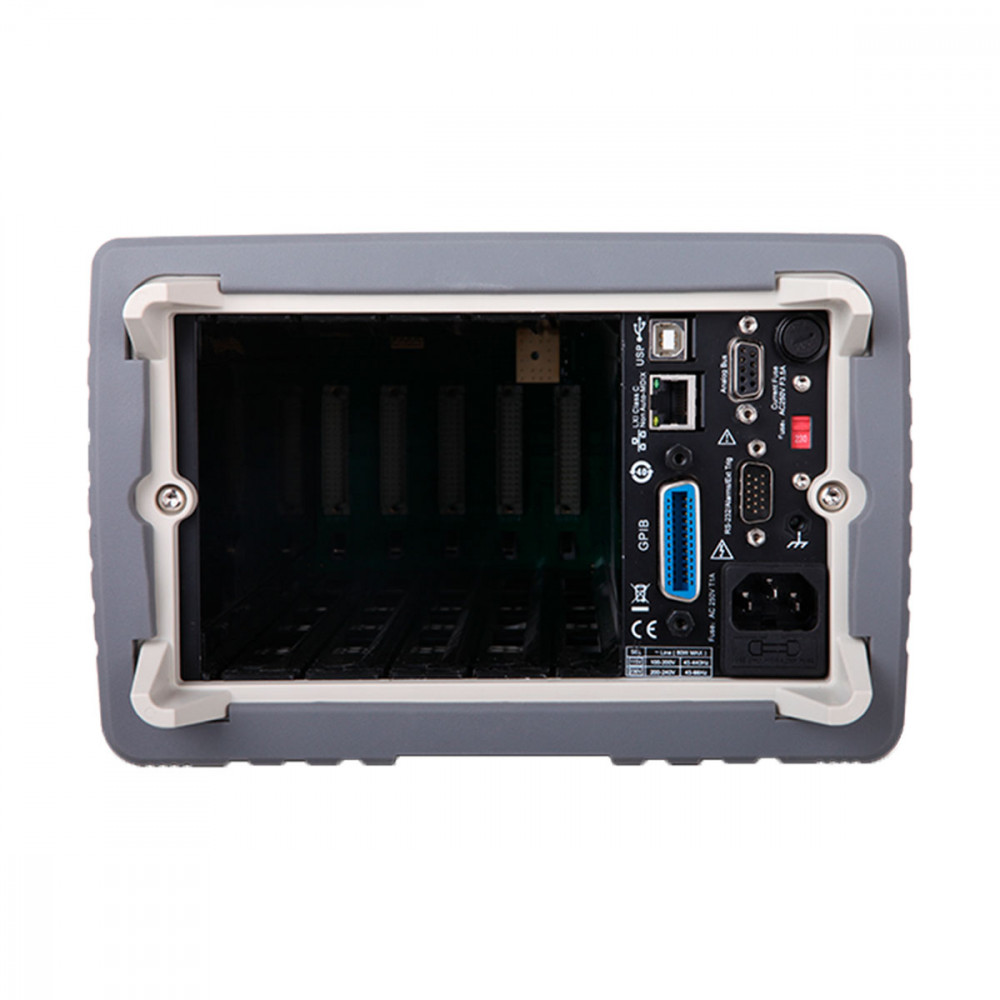

Цифровая система сбора данных и коммутации RIGOL M302 с мультиметром мультиплексором и распределительным модулем

M302 - система сбора данных/коммутации с модульной структурой и представляет собой комбинацию многофункционального прецизионного мультиметра и многоканального коммутатора. Мультиметр позволяет проводить измерения напряжения и силы постоянного и переменного тока, электрического сопротивления, а коммутатор – переключать каналы и регистрировать измерительные сигналы. В стандартный комплект поставки M302 входит 20-канальный мультиплексор MC3120 и распределительный модуль M3TB20 (для MC3120).

Система Rigol M302 предоставляет универсальные решения для приложений с несколькими сигналами, которые должны быть проверены при тестировании производительности продукта на этапе исследований и разработок, а также производить автоматическое тестирование во время производственного процесса.

Прибор легко транспортируется и подключается, не требует сложной предварительной настройки. Выполнен в в виде моноблока для настольного размещения (вес 5,7 кг) с цветным 4,3" дисплеем. M301 предназначена для измерений различных электрических параметров электронных компонентов и устройств в лабораторных, сервисных и учебных целях. Прекрасно подойдет для научно – исследовательской деятельности, испытаний в рамках производственной линии, контроля качества.

Особенности и преимущества

• Возможность управления системой без подключения к ПК;
• Шаговое сканирование с сохранением до 100000 показаний с отметкой времени;
• Поддержка до 8 модулей коммутации;
• Управление и программирование при помощи SCPI команд;
• Математические измерения: среднее, максимум, минимум, СКО;
• Интерфейсы GPIB, LAN, USB Device/Host, RS232

Модуль цифрового 6½ разрядного мультиметра

Функция измерения системы сбора данных дополняется 6½-разрядным модулем мультиметра, который поддерживает функции измерения DCV, DCI, ACV, ACI, 2wr, 4wr, цикла, частоты, температуры (термопара, термистор и RTD) и любой датчик.

256 измерительных каналов

Модули из семейства M300 имеет пять слотов, один слот обычно занимает цифровой мультиметр, а остальные четыре используются для измерительных каналов в соответствии с выбранным модулем, слот может иметь до 64 измерительных каналов, хост может иметь 256 измерительных каналов. При необходимости цифровой мультиметр можно изменить на слот измерительных каналов, расширив таким образом систему до 320 каналов.

8 модульных плат

Поддержка до 8 видов модульных плат, включая различные мультиплексоры, мультиметр, матричный, силовой и многофункциональный коммутаторы.

Многофункциональное ПО Ultra Acquire для обработки данных

Программное обеспечение Ultra Acquire может контролировать до пяти модулей систем сбора данных и дает возможность извлечения информации на ПК посредством различных интерфейсов. Пользователи всегда могут устанавливать ограничения, оповещения и уровни запуска для расширенного мониторинга системы. ПО обеспечивает большие возможности для отображения данных, функцию генерации отчетов одним щелчком мыши и функцию экспорта данных.

Измерение напряжения постоянного тока
Диапазон		годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мВ		0,0040 + 0,0025
2,000000 В		0,0035 + 0,0006
20,00000 В		0,0040 + 0,0005
200,0000 В		0,0050 + 0,0006
300,000 В		0,0055 + 0,0010
Входной импеданс		200 мВ,2 В,20 В: 10 MОм или >10 ГОм по выбору (Сигналы, превышающие ± 26 В в этих диапазонах будут проходить через 106 кОм) 200 В, 300 В: 10 MОм ± 1%
Ток смещения по входу (25°C)		50 пA
Защита по входу		300 В
Подавление синфазных помех (CMRR)		140 дБ (для 1 кОм несимметричного сопротивления в LO-щупе, макс ± 300 Впик DC）
Измерения силы постоянного тока
Диапазон		испытательное напряжение на нагрузке	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мкА		<0,03 В	0,050 + 0,015
2,000000 мА		<0,25 В	0,050 + 0,003
20,00000 мА		<0,07 B	0,050 + 0,015
200,0000 мА		<0,7 B	0,050 + 0,003
1,000000 А		<0,12 B	0,100 + 0,020
Шунт		100 Ом для 200 мкA, 2 мA 1 Ом для 20 мA, 200 мA 0,01 Ом для 2 A, 10 A
Измерение сопротивления
Диапазон		тестовый ток	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 Ом		1 мА	0,010+ 0,004
2,000000 кОм		1 мА	0,010 + 0,001
20,00000 кОм		100 мкА	0,010 + 0,001
200,0000 кОм		10 мкА	0,010 + 0,001
1,000000 МОм		1 мкА	0,012 + 0,001
10,00000 МОм		200 нА	0,040 + 0,001
100,0000 МОм		200 нА || 10 МОм	0,800 + 0,010
Метод измерения		4-х или 2-х проводной
Максимальное сопротивление по выходу для 4х-проводной системы		10% диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных
Защита по входу		300 В для всех диапазонов
Компенсация смещения		доступно для 200 Ом,2 кОм и 20 кОм диапазонов
Измерение напряжения переменного тока
Диапазон		частота измерения	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мВ		3 Гц -5 Гц	1,00 + 0,04
		5 Гц -10 Гц	0,35 + 0,04
		10 Гц -20 кГц	0,06 + 0,04
		20 кГц -50 кГц	0,12 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
2,000000 В		3 Гц -5 Гц	1,00 + 0,03
		5 Гц -10 Гц	0,35 + 0,03
		10 Гц -20 кГц	0,06 + 0,03
		20 кГц -50 кГц	0,12 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
20,00000 В		3 Гц -5 Гц	1,00 + 0,04
		5 Гц -10 Гц	0,35 + 0,04
		10 Гц -20 кГц	0,08 + 0,04
		20 кГц -50 кГц	0,15 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
200,0000 В		3 Гц -5 Гц	1,00 + 0,03
		5 Гц -10 Гц	0,35 + 0,03
		10 Гц -20 кГц	0,08 + 0,03
		20 кГц -50 кГц	0,12 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
300,000 В		3 Гц -5 Гц	1,00 + 0,03
		5 Гц -10 Гц	0,35 + 0,03
		10 Гц -20 кГц	0,08 + 0,03
		20 кГц -50 кГц	0,15 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
Метод измерения		истинное СКЗ для связи по AC - смещение до 300 В DС допускается во всех диапазонах
Пик-фактор (крест-фактор)		≤ 5 на полной шкале
Входной импеданс		1 MОм ± 2% в параллели с < 150 пФ на всех диапазонах
Защита по входу		300 ВСКЗ для всех диапазонов
Полоса фильтра AC		режим Slow: 3 Гц - 300 кГц режим Medium: 20Гц – 300 кГц режим Fast: 200 Гц - 300 кГц
Подавление синфазных помех (CMRR)		70 дБ (для 1 кОм несимметричного сопротивления в щупе LO,<60 Гц, макс ± 300 Впик DC）
Измерение силы переменного тока
Диапазон		частота измерения	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мкА		3 Гц- 5 Гц	1,10 + 0,06
		5 Гц - 10 Гц	0,35 + 0,06
		10 Гц-5 кГц	0,15 + 0,06
		5 кГц-10 кГц	0,35 + 0,70
2,000000 мА		3 Гц-5 Гц	1,10 + 0,04
		5 Гц-10 Гц	0,30 + 0,04
		10 Гц-5 кГц	0,12 + 0,04
		5 кГц-10 кГц	0,20 + 0,25
20,00000 мА		3 Гц-5 Гц	1,10 + 0,06
		5 Гц-10 Гц	0,35 + 0,06
		10 Гц-5 кГц	0,15 + 0,06
		5 кГц-10 кГц	0,35 + 0,70
200,0000 мА		3 Гц-5 Гц	1,10 + 0,04
		5 Гц-10 Гц	0,30 + 0,04
		10 Гц-5 кГц	0,10 + 0,04
		5 кГц-10 кГц	0,20 + 0,25
1,000000 А		3 Гц-5 Гц	1,10 + 0,06
		5 Гц-10 Гц	0,35 + 0,06
		10 Гц-5 кГц	0,15 + 0,06
		5 кГц-10 кГц	0,35 + 0,70
Метод измерения		прямая связь на предохранителе или шунте; связь по АC -  истинное СКЗ (измеряет только AC)
Пик-фактор (крест-фактор)		≤ 3 на полной шкале
Максимальный ток по входу		в режиме DC+AC пиковое значение тока <300% диапазона, Значение DC-тока  <1 AСКЗ
Шунт		100 Ом на 200 мкА,2 мА 1 Ом для 20 мA, 200 мA 0,1 Ом для 1 A
Измерение частоты и периода
Диапазон		частотный диапазон	годовая погрешность (Tкалибр°C ±5 °C)
200 мВ - 300 В		3 Гц- 5 Гц	0,07
		5 Гц - 10 Гц	0,04
		10 Гц -40 Гц	0,02
		40 Гц -300 кГц	0,007
		300 кГц -1 МГц	0,007
Время стробирования
Диапазон	1 с (0,1ppm)	0,1 с (1ppm)	0,01 с (10ppm)	0,001 с (100ppm)
3 Гц - 5 Гц	0	0,12	0,12	0,12
5 Гц - 10 Гц	0	0,17	0,17	0,17
10 Гц - 40 Гц	0	0,20	0,20	0,20
40 Гц - 100 Гц	0	0,06	0,21	0,21
100 Гц - 300 Гц	0	0,03	0,21	0,21
300 Гц - 1 кГц	0	0,01	0,07	0,07
> 1 кГц	0	0	0,02	0,02
Метод измерения		метод взаимного счета, вход по AC, измерение напряжения и тока AC
Входной импеданс		1 MОм ± 2% в параллели с < 150 пФ
Защита по входу		300 ВСКЗ для всех диапазонов
Измерение температуры		резистивный датчик температуры (RTD)	R0 в пределах от 49 Ом до 2,9 кОм
Тип		частота измерения	годовая погрешность (Tкалибр°C ±5 °C)
α=0,00385		-200°C - 660°C	0,16°C
α=0,00389		-200°C - 660°C	0,17°C
α=0,00391		-200°C - 660°C	0,14°C
α=0,00392		-200°C - 660°C	0,15°C
Термическое сопротивление		при измерении 4-х проводным методом
Тип		диапазон измерений	годовая погрешность (Tкалибр°C ±5 °C)
2,2 кОм		-40°C - 150°C	0,08°C
3 кОм		-40°C - 150°C	0,08°C
5 кОм		40°C - 150°C	0,08°C
10 кОм		40°C - 150°C	0,08°C
30 кОм		40°C - 150°C	0,08°C
Термопары
B		0°C - 1820°C	0,76°C
E		- 270°C - 1000°C	0,5°C
J		- 210°C - 1200°C	0,5°C
K		- 270°C - 1372°C	0,5°C
N		- 270°C - 1300°C	0,5°C
R		- 50°C – 1768,1°C	0,5°C
S		- 50°C – 1768,1°C	0,6°C
T		270°C - 400°C	0,5°C
Параметры совместимых модулей		модуль мультиплексора MC3120 (опция)
Количество каналов		20, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра		да
Скорость сканирования		60 каналов/с
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение ( DC, АСскз)		300 Вскз
Ток ( DC, АСскз)		1 Аскз
Мощность (Вт, ВА)		50 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		5 мкВ
Сопротивление закрытого канала		<1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-45 дБ
Нагрузочная емкость (HI-LO)		100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		200 пФ
Другие данные
Точность компенсации холодного спая		0,8°C
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Модуль мультиплексора MC3132 (опция)
Количество каналов		32, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра		Да
Скорость сканирования		160 каналов/с
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)		300 Вскз
Ток (DC, АСскз)		1 Аскз
Мощность (Вт, ВА)		50 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		5 мкВ
Сопротивление закрытого канала		<1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-45 дБ
Нагрузочная емкость (HI-LO)		100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		200 пФ
Другие данные
Точность компенсации холодного спая		0,8°C
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Модуль мультиплексора MC3164 (опция)
Количество каналов		64, 1-проводной метод измерения
Соединение с модулем цифрового мультиметра		да
Скорость сканирования		60 каналов/с
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)		300 Вскз
Ток (DC, АСскз)		1 Аскз
Мощность (Вт, ВА)		50 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		5 мкВ
Сопротивление закрытого канала		<1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-18 дБ
Нагрузочная емкость (HI-LO)		100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		200 пФ
Другие данные
Точность компенсации холодного спая		0,8°C
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Модуль мультиплексора MC3324 (опция)
Количество каналов		20 по напряжению +4 по току, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра		да
Скорость сканирования		60 каналов/с
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)		300 Вскз
Ток (DC, АСскз)		1 Аскз
Мощность (Вт, ВА)		50 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		5 мкВ
Сопротивление закрытого канала		<1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-45 дБ
Нагрузочная емкость (HI-LO)		100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		200 пФ
Другие данные
Точность компенсации холодного спая		0,8°C
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Модуль коммутации MC3416 (опция)
Количество каналов		16, однополюсный двухпозиционный переключатель (SPDL)
Соединение с модулем цифрового мультиметра		нет
Скорость сканирования		-
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)		300 Вскз
Ток (DC, АСскз)		2 Аскз
Мощность (Вт, ВА)		60 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		3 мкВ
Сопротивление закрытого канала		<0,1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-15 дБ
Нагрузочная емкость (HI-LO)		<500 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		<200 пФ
Другие данные
Точность компенсации холодного спая		-
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Матричный коммутатор МC3648 (опция)
Количество каналов		4x8, 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра		нет
Скорость сканирования		-
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)		300 Вскз
Ток (DC, АСскз)		1 Аскз
Мощность (Вт, ВА)		60 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		5 мкВ
Сопротивление закрытого канала		<0,1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-18 дБ
Нагрузочная емкость (HI-LO)		100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		200 пФ
Другие данные		-
Точность компенсации холодного спая		-
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Многофункциональный модуль MC3534		цифровой вход/выход (DIO)
Порт 1,2,3,4		8-бит, вход или выход, неизолированный
Тип Uвх(L)
TTL-уровень		<0,8 В
5 В CMOS		<1,5 В
3,3 В CMOS		<1,0 В
2,5 В CMOS		<0,75 В
Установка пользователем		порог - 0,3В
Оповещение		годен/не годен, по маске
Скорость срабатывания оповещения		4 мс
Задержка		5 мс
Скорость чтения/записи		100/с
Тип Uвх(Н)
TTL-уровень		>2,0 В
5 В CMOS		>3,5 В
3,3 В CMOS		>2,3 В
2,5 В CMOS		>1,75 В
Установка пользователем		порог + 0,3В
Оповещение		годен/не годен, по маске
Скорость срабатывания оповещения		4 мс
Задержка		5 мс
Скорость чтения/записи		100/с
Тип Uвых(L)
TTL-уровень		<0,2 В при Iвых=-500 мA
5 В CMOS		<0,2 В при Iвых=-500 мA
3,3 В CMOS		<0,2 В при Iвых=-500 мA
2,5 В CMOS		<0,2 В при Iвых=-500 мA
Установка пользователем		<0,2 В при Iвых=-500 мA
Оповещение		годен/не годен, по маске
Скорость срабатывания оповещения		4 мс
Задержка		5 мс
Скорость чтения/записи		100/с
Тип Uвых(Н)
TTL-уровень		>4,8 В при Iвых=1 мA
5 В CMOS		>4,8 В при Iвых=1 мA
3,3 В CMOS		>3,15 В при Iвых=1 мA
2,5 В CMOS		>2,35 В при Iвых=1 мA
Установка пользователем		>(уровень-0,2 В) при Iвых=1 мA
Оповещение		годен/не годен, по маске
Скорость срабатывания оповещения		4 мс
Задержка		5 мс
Скорость чтения/записи		100/с
Тип Uвх(Н) Макс		<42 В с подтяжкой внешнего открытого стока
Оповещение		годен/не годен, по маске
Скорость срабатывания оповещения		4 мс
Задержка		5 мс
Скорость чтения/записи		100/с
Входной счетчик (TOT)
		высокоскоростной (ТОТ1, ТОТ2)	с нормальной скоростью (ТОТ3, ТОТ4)
Максимальное значение счетчика		2*32-1	2*32-1
Вход		10 МГц (макс), отклик по нарастающему или спадающему фронту, программируемый	100 кГц (макс), отклик по нарастающему или спадающему фронту, программируемый
Сигнальный уровень		CMOS 3,3 В, допустимое значение 5 В	от 1 Вп-п до 42 Вп , смещение от -12 В до +12 В
Пороговый уровень		фиксированный при CMOS 3,3 В	от -12 В до + 12 В, программируемый
Закрытый вход		CMOS 3,3В -Hi, CMOS 3,3В - Lo или отсутствие, допуск 5 В	CMOS 3.3В -Hi, CMOS 3.3В - Lo или отсутствие, допуск 5 В
Сброс счетчика		ручной или чтение-сброс	ручной или чтение-сброс
Скорость чтения		100/с	100/с
Аналоговый выход (DAC)
DAC 1,2,3,4		± 12 В, неизолированный (с заземлением)
Разрешение		1 мВ
Выходной ток		10 мА макс,
Время установки		От 1 мс до 0,01% выходного сигнала
Годовая погрешность (Tкалибр°C ±5 °C)		± (% вых, значения+ мВ) 0,25% + 20 мВ
Температурный коэффициент		± (0,015% + 1 мВ) / °C
Общие характеристики
Тип дисплея		Цветной 4,3’ TFT экран
Питание		220 В ,50 Гц
Интерфейсы связи		USB Device, USB Host, LAN ,RS-232, Digital I/O , GPIB
Потребляемая мощность		не более 25 ВА
Рабочий диапазон температур		от 0 °C до 40 °C
Габариты		159 x 239 x 373,4 мм
Подавление синфазных помех (CMRR)		5,7 кг

Блок сбора данных и коммутации RIGOL M302, Модуль цифрового мультиметра MC3065, 20-канальный мультиплексор MC3120, Распределительный модуль M3TB20 (для MC3120), Кабель питания, Кабель USB, Интерфейсный кабель MIX-Separator, Предохранитель - 4 шт., Краткое руководство CD диск с ПО Ultra Acquire и руководством по эксплуатации
