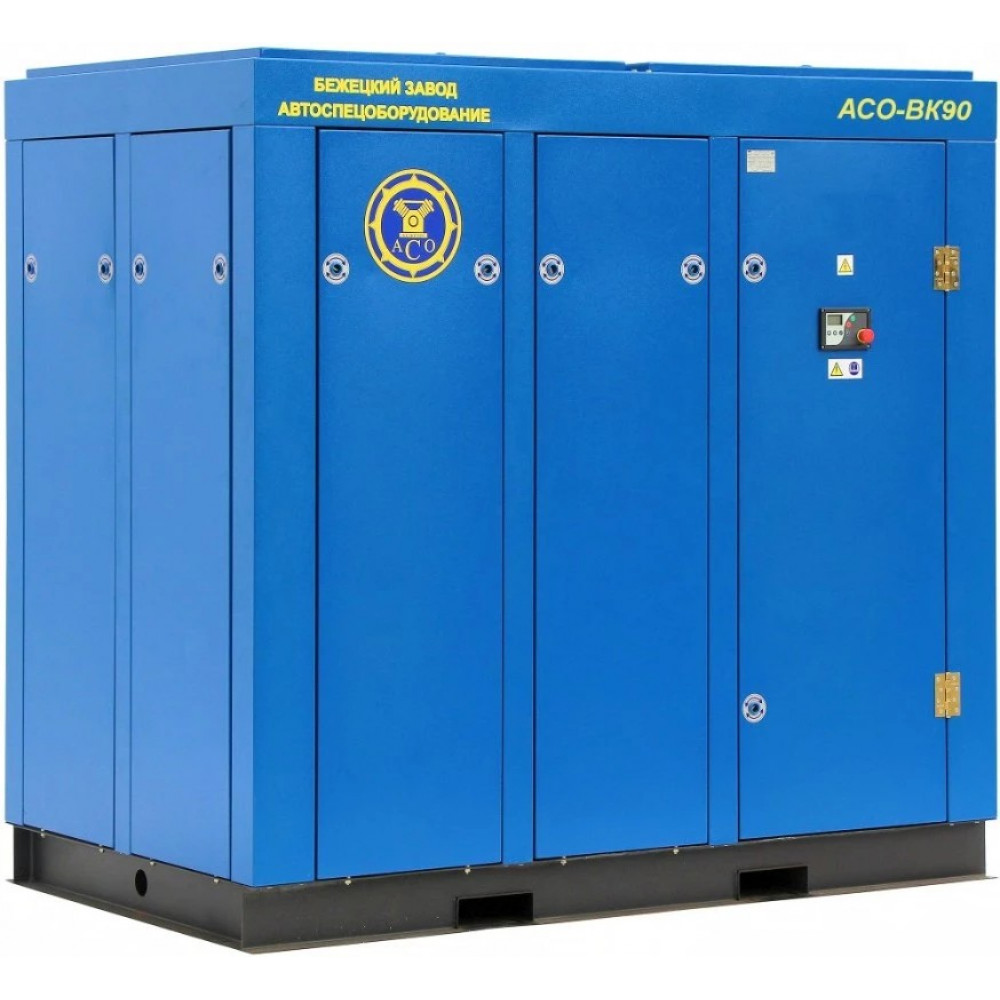

Винтовой компрессор АСО ВК 90-8 (с прямым приводом без ресивера)

Компрессор АСО ВК 90/8 Бежецкого завода АСО имеет производительность 13,5 м³/мин и максимальное давление 8 атм. Винтовой блок EVO15G приводится в движение трехфазным двигателем мощностью 90 кВт. Уровень шума 72-76 дБа. Температура воздуха на всасывании в диапазоне от 10 до 45 °С. Габариты компрессора 226 х 130 х 195 см, масса 1500 кг.

Основной конструктивный элемент компрессора - немецкий винтовой блок EVO15G (Rotorcomp), имеет высокую надежность и рассчитан на длительную непрерывную эксплуатацию. Компрессорные блоки проходят многочасовое тестирование под нагрузкой. Наработка блока при соблюдении правил эксплуатации составляет до 40 000 часов. Компрессоры серии АСО-ВК высоконадежны и долговечны в связи с отсутствием деталей, совершающих возвратно-поступательные движения и отсутствием пульсаций сжатого воздуха, включают в себя одноступенчатый винтовой блок с двумя роторами. Конструктивное исполнение предусматривает легкую замену отдельных узлов и деталей.

Передачу крутящего момента обеспечивает упругая муфта, установленная между электродвигателем и винтовым блоком. Прямой привод, в сравнении с ременным, обеспечивает низкий уровень шума, уменьшает вибрации, имеет большую надежность и не требует обслуживания. Винтовые компрессоры с прямым приводом рекомендуется устанавливать на производствах с повышенными расходами сжатого воздуха. Достоинством прямого привода является общее снижение энергопотребления до 10% и обеспечение передачи крутящего момента без потерь.

На внутренних поверхностях корпуса компрессора АСО-ВК90 установлены шумопоглощающие материалы, таким образом уровень шума компрессора не превышает нормальный естественный фон в производственном помещении.

Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления.
