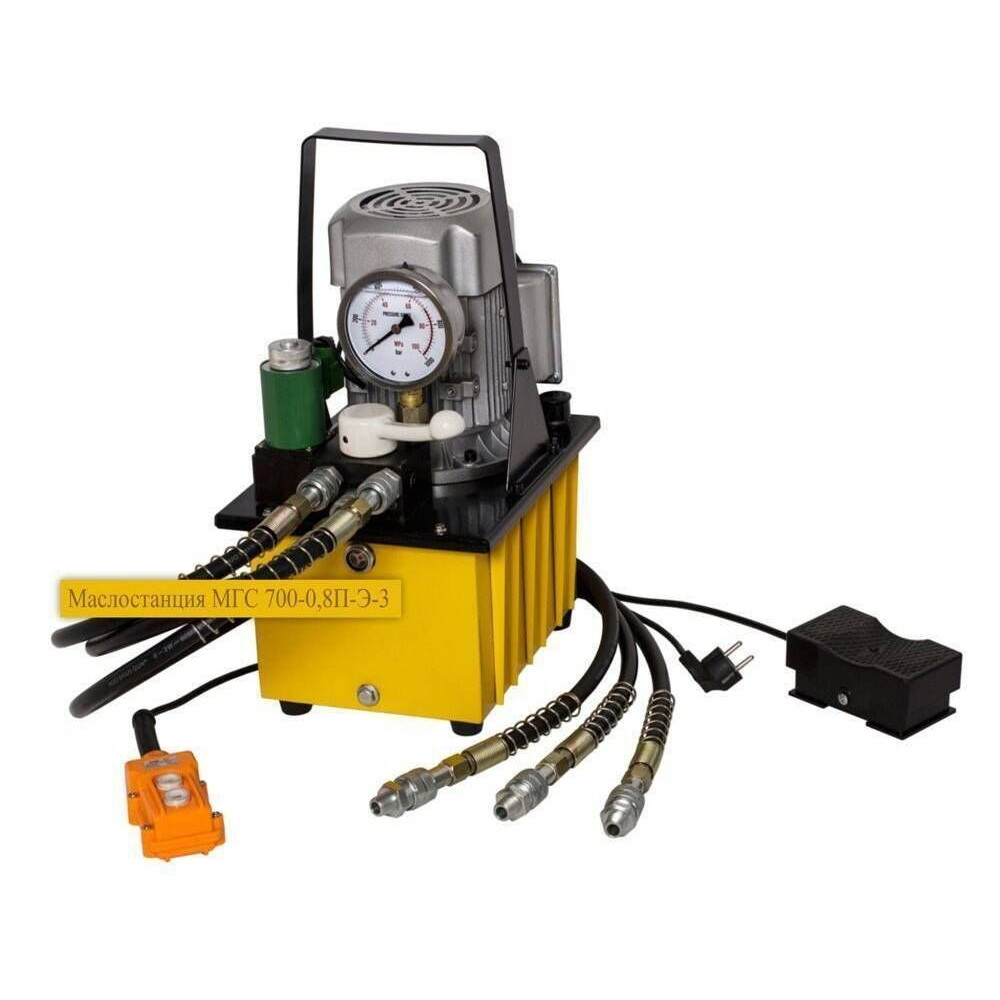

Инстан МГС 700-0.8П-Э-3-380В Трехпоточная маслостанция 380В 0,8 л/мин, с педалью, ручным и электрораспределителем, для 3 инструментов

Настройка максимального давления:

На лицевой части гидравлического блока управления 2 имеется регулировочный винт 14 с контрвинтом для настройки предельного уровня рабочего давления создаваемого маслостанцией (винт с внутренним шестигранником расположенный рядом с БРС 18). Штатно давление маслостанции настроено на 600-700 бар.
Если Ваш гидроцилиндр рассчитан на давление менее 700 бар, то следует уменьшить рабочее давление маслостанции до требуемого уровня, чтобы избежать поломок. Для этого:
1) Подсоедините один из РВД 13 к распределителю 2, используя БРС 18;
2) Переключите рукоятку 15 в положение соответствующее подключенному РВД;
3) Опустите конец РВД 13 в отверстие для заливки масла закрытое пробкой 9;
4) Прокачайте масло через РВД в течение 20 секунд нажав на педаль 8;
5) Отсоедините РВД 13 от распределителя 2 при помощи БРС 18;
6) Включите маслостанцию, нажав на педаль. Давление начнет увеличиваться. Когда стрелка на манометре 12 перестанет двигаться - отпустите педаль;
7) Для уменьшения давления – выкручивайте винт 14, контролируя давление по манометру, до тех пор, пока давление не опустится до требуемой величины. Регулировочный ход винта 14 обычно составляет 0.5-2мм. Если при выкручивании винта 14 давление не уменьшается, может потребоваться несколько раз запустить маслостанцию (создать давление) и сбросить давление. После настройки давления зафиксируйте винт 14 контрвинтом;
8) для увеличения давления - закручивайте винт 14. ВНИМАНИЕ!!! При увеличении давления будьте особенно осторожны. Маслостанция не рассчитана на давление более 700 бар. Превышение этого давления может быть причиной поломки маслостанции.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

6.1. Поставщик гарантирует надежную работу насосной станции в течение 12 месяцев со дня ее продажи при условии соблюдения потребителем правил эксплуатации изложенных в настоящем РЭ.
6.2. Претензии принимаются только при наличии настоящего руководства по эксплуатации с отметкой о дате продажи и штампом организации-продавца.
6.3. Гарантийные обязательства не распространяются на станции с механическими повреждениями, вызванными неправильной эксплуатацией, при наличии следов самостоятельных ремонтных работ, при наличии в баке масла отличного от рекомендуемого.

ВНИМАНИЕ! Если Ваш гидроцилиндр рассчитан на давление менее 700 бар, то следует уменьшить рабочее давление маслостанции до требуемого уровня, чтобы избежать поломок. Для этого:

1) Подсоедините РВД к распределителю, используя БРС;
2) Поверните рукоятку распределителя в крайнее положение;
3) Включите маслостанцию и прокачайте масло через РВД в течение 20-40 секунд, опустив конец РВД в отверстие для заливки масла;
4) Выключите маслостанцию и отсоедините РВД от распределителя, используя БРС;
5) Включите маслостанцию. Давление начнет увеличиваться. Когда стрелка на манометре остановится (в интервале 600..700 бар) - выключите маслостанцию;
6) Ослабьте контргайку винта. Для уменьшения давления - выкручивайте винт, контролируя давление по манометру, до тех пор, пока давление не опустится до требуемой величины;
7) Для увеличения давления - закручивайте винт. ВНИМАНИЕ!!! При увеличении давления будьте особенно осторожны. Маслостанция не рассчитана на давление более 700 бар. Превышение этого давления может быть причиной поломки маслостанции.
